| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X3D1 |

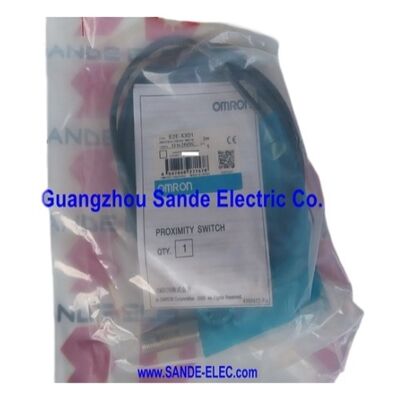

รายการOmron E2E-X3D1เป็นเซ็นเซอร์ความใกล้ชิดแบบอินดูคทีฟที่ป้องกัน M12 ด้วยระยะการตรวจจับ 3 มม. และ DC 2-wire ปกติเปิดออก. การก้าวขึ้นจาก M8 ไปยัง M12 นํามาซึ่งข้อดีสองอย่าง:สายที่ใหญ่กว่าจะทําให้การติดตั้งเครื่องกลปลอดภัยกว่าในสภาพแวดล้อมเครื่องยนต์ที่มีการสั่นแรงสูง, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.
ระยะทางการตรวจจับ 3 มิลลิเมตรและช่วงการตั้งค่า 0 ∼ 2.4 มิลลิเมตรให้ผู้ติดตั้งมีระยะว่างในการทํางานมากกว่าระหว่างหน้าเซ็นเซอร์และเป้าหมายที่เซ็นเซอร์ M8 ที่เล็กกว่าอนุญาต
ความละเอียดเพิ่มเติมนี้จะดูดซึมความผิดพลาดในการเข้าใกล้เป้าหมายและการขยายความร้อนขององค์ประกอบโครงสร้างที่ถือเซ็นเซอร์และเป้าหมาย ̇ ทั้งหมดนี้เปลี่ยนแปลงช่องว่างที่มีประสิทธิภาพตลอดวงจรการทํางานของเครื่อง.
ในขณะที่เซ็นเซอร์ M8 ที่ตั้งอยู่ที่ 1.5 มิลลิเมตรอาจเข้าใกล้ขั้นต่ําการทํางานของมันเมื่อเครื่องร้อนขึ้นและโครงสร้างขยายขึ้น E2E-X3D1 ที่ตั้งอยู่ที่ 2 มิลลิเมตรนั่งสบายภายใน 2.ระยะการตั้งค่า 4 มิลลิเมตรในช่วงความร้อนทั้งหมด.
มีให้เลือกหลายแบบการเชื่อมต่อ ✅ สายพีวีซีกันน้ํามัน 2 เมตรหรือ 5 เมตรที่ติดสายก่อน (E2E-X3D1-N), เครื่องเชื่อม M12 (E2E-X3D1-M1)หรือ M12 เครื่องเชื่อม IEC-arrangement (E2E-X3D1-M1G).
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 3 มิลลิเมตร (± 10%) |
| กําหนดระยะทาง | 0 ละ 2.4 มม. |
| บ้านพัก | M12 × 1 มิลลิเมตร ปราง |
| ผลิต | DC 2-wire, NO, มีขั้ว |
| โลเตชั่นไฟฟ้า | 12 24V DC |
| ระยะการทํางาน | 10V30V DC |
| ความสามารถในการเปลี่ยน | 3?? 100 mA |
| กระแสรั่ว | 0.8 mA มากที่สุด |
| อัตราการตอบสนอง | 1 kHz |
| เป้าหมายมาตรฐาน | เหล็ก 12 × 12 × 1 มิลลิเมตร |
| การจัดอันดับ IP | IP67 + กันน้ํามัน |
| วัสดุบ้าน | หมึกเหล็ก |
| ตัวชี้วัด | LED สีแดง (ออก) + LED สีเขียว (ระยะการตั้งค่า) |
| มาตรฐาน | EN60947-1, EN60947-5-2, CE |
E2E-X3D1 มีตัวชี้วัด LED สองตัวที่ให้บริการการใช้งานและฟังก์ชันการทํางานที่แตกต่างกัน, เป็นการก้าวขึ้นจากการออกแบบ LED ตัวเดียวที่พบในเซ็นเซอร์ M8 ที่เล็กกว่า.
รายการLED สีแดงสะท้อนภาวะการออก: มันส่องแสงเมื่อการออกกําลังนํา (ตรวจพบเป้าหมาย, วงจรทํางาน) และดับเมื่อการออกกําลังเปิด (ไม่มีเป้าหมาย) the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.
รายการLED สีเขียวคือตัวชี้ระดับการตั้งค่า: มันส่องแสงเมื่อเป้าหมายอยู่ในระยะการตั้งค่า 02.4 มิลลิเมตรด้วยเครื่องจักรที่ตั้งและเป้าหมายในตําแหน่งที่กําหนดไว้, LED สีเขียวควรส่องสม่ําเสมอ
หาก LED สีเขียวส่องส่อง หรือไม่ส่องส่องเมื่อเป้าหมายอยู่ในตําแหน่งที่กําหนดแล้ว ซันเซอร์ทํางานใกล้หรือนอกช่วงการตั้งค่าที่น่าเชื่อถือ และช่องว่างต้องปรับตัวชี้วัดนี้กําจัดความต้องการของมัลลิเมตรหรือจอวินิจฉัยแยกระหว่างการตั้งค่าครั้งแรก.
มาตรฐานเส้น M12 เป็นรูปแบบกลไกที่ก้าวหน้าสําหรับเซ็นเซอร์ความใกล้ชิดอุตสาหกรรมในการออกแบบเครื่องจักรในยุโรปและโลก
ผ่าตัดเส้นใหญ่ (12 มม. กว้างเทียบกับ 8 มม. สําหรับ M8) ให้ความจุแรงฟักแรงที่มากขึ้นในลูกหมึกล็อค, ลดความเสี่ยงของการหมุนของเซ็นเซอร์ภายใต้การสั่นสะเทือน.
ในการใช้งานบนโต๊ะเครื่องหมุน, เครื่องพิมพ์วงจรสูง, หรืออุปกรณ์ที่ได้รับการสั่นสะเทือนทางกลอย่างต่อเนื่องสาย M12 รักษาตําแหน่งเซ็นเซอร์ได้อย่างน่าเชื่อถือมากกว่า M8 มากยิ่งขึ้น.
ทองแดงเคลือบด้วยนิกเกิลเป็นวัสดุประจําตัวสําหรับเซ็นเซอร์ M12 E2E
การเคลือบไนเคิลให้ความทนทานต่อการกัดกร่อนต่อสารเย็นและน้ํามันการตัดที่พบในสภาพแวดล้อมเครื่องมือขณะที่ทองแดงที่อยู่เบื้องหลังให้ความสามารถในการแปรรูปที่ดีและความแม่นยําของมิติสําหรับเส้นใยความแม่นยํา.
สําหรับการใช้งานที่ต้องการความต้านทานต่อการกัดสนองสูงสุด หนาวเย็นที่รุนแรงมากหรือสภาพแวดล้อมล้าง หนาวเหล็กไร้ขัดเหล็กแบบ E2E M12 มีให้เลือก
ระยะทางการตรวจจับ 3 มิลลิเมตรใน M12 คุ้มกันเป็นรายละเอียดที่ครอบคลุมส่วนใหญ่ของการตรวจสอบตําแหน่งเครื่องมือทั่วไป:การยืนยันบางส่วนในเครื่องติดตั้ง, การตรวจหาตําแหน่งของพัลเล็ตบนระบบขนส่งและการติดตามการป้องกันความปลอดภัย
The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistentจําเป็นต้องใช้ระยะการตรวจจับที่รักษาการตรวจจับที่น่าเชื่อถือได้ ผ่านการเปลี่ยนแปลงพื้นผิว
รุ่นการเชื่อมต่อสามารถติดตั้งรายละเอียดการตรวจจับ E2E-X3D1 เดียวกันกับมาตรฐานสายไฟของเครื่อง:เส้นทาง N 2M แบบที่ติดสายก่อนโดยตรงไปยังสายปลายโดยไม่มีเครื่องเชื่อมสนามใด ๆ; รุ่นเครื่องเชื่อม M1 และ M1G จับคู่กับการประกอบเคเบิลสนาม M12 ของ Omron ทําให้เซ็นเซอร์สามารถเปลี่ยนได้โดยไม่รบกวนสายไฟของเครื่อง
Q1: ความแตกต่างระหว่าง E2E-X3D1 (M12) และ E2E-X2D1 (M8) ในการใช้งานจริงคืออะไร?
ทั้งคู่เป็นเซ็นเซอร์ NO แบบ DC 2 สายที่มีลักษณะวงจรคล้ายกัน ความแตกต่างหลักคือขนาดทางกายภาพ (M12 vs M8), ระยะทางการตรวจจับ (3mm vs 2mm), ความถี่การตอบสนอง (1kHz vs 1.5kHz),และขนาดเป้าหมายมาตรฐาน (12×12mm vs 8×8mm).
เลือก M8 สําหรับพื้นที่การติดตั้งที่แคบหรือที่พบเป้าหมายเล็ก ๆ เท่านั้น เลือก M12 สําหรับระยะทางการตรวจจับที่ยาวกว่า ความมั่นคงในการติดตั้งที่ดีกว่าในสถานที่ที่มีความเสี่ยงต่อการสั่นหรือเมื่อตรวจพบลักษณะเป้าหมายขนาดใหญ่.
ร่าง M12 ยังรองรับตัวชี้วัด LED สองตัวที่ไม่มีในรุ่น M8
Q2: ระยะทางการตั้งค่าคือ 0?? 2.4mm บนเซ็นเซอร์ระดับ 3mm ทําไมระยะทางการตั้งค่าจึงต่ํากว่าระยะทางการตรวจจับชื่อเสียง?
Omron วัดระยะทางการตรวจจับนามิติที่ 3 มิลลิเมตรเป็นระยะทางที่เซ็นเซอร์ตรวจจับเป้าหมายการทดสอบมาตรฐานได้อย่างน่าเชื่อถือ ภายใต้สภาพห้องปฏิบัติการที่กําหนดไว้
ระยะการตั้งค่า (0?? 2.4 มม, ประมาณ 80% ของนามinali) คือโซนการทํางานที่ใช้จริงที่คํานวณตัวแปรในโลกจริง: ความอดทนการผลิต (± 10% ของ Sn),อัตราการผลของอุณหภูมิ (± 10% มากกว่า -25°C ถึง +70°C), ความแตกต่างของแรงดัน (± 1% มากกว่าช่วงแรงดันนาม) และความแตกต่างของพื้นผิวเป้าหมาย
การตั้งค่าภายในช่วง 0-2.4 มิลลิเมตร ให้ช่องว่างกับตัวแปรทั้งหมดนี้พร้อมกัน, รับประกันการสลับที่น่าเชื่อถือได้ในช่วงที่เต็มของสภาพการทํางาน
Q3: เป้าหมายมาตรฐานคือเหล็ก 12 × 12 × 1 มิลลิเมตร
สแตนเลส (สแตนเลส austenitic grade เช่น 304 หรือ 316) มีตัวประกอบการแก้ไขประมาณ 0.6?? 0.75 × สําหรับเซ็นเซอร์ E2E ที่ถูกป้องกันซึ่งแปลว่าระยะทางการตรวจจับที่มีประสิทธิภาพประมาณ 1.8 ละ 2.25 มม สําหรับเป้าหมาย 316 สแตนเลส ขนาดเท่ากับแผ่นทดสอบเหล็กมาตรฐาน
กําหนดช่องว่างการติดตั้งภายในช่วงประสิทธิภาพที่คํานวณไว้สําหรับสแตนเลส และตรวจสอบจุดสลับจริง ก่อนจะเสร็จการติดตั้งกล
เกรดเหล็กเหล็กเหล็กเหล็ก (เช่น 430) มีพฤติกรรมใกล้เคียงกับเหล็กและอาจผลิตระยะห่างใกล้กับการจัดอันดับชื่อเสียง
Q4: สามารถติดตั้งเซ็นเซอร์ E2E-X3D1 หลายตัวอยู่เคียงข้างกันได้หรือไม่ โดยไม่ขัดแย้งกัน?
การขัดแย้งทางกลับกันระหว่างเซนเซอร์อัดกันได้เมื่อเซนเซอร์สองตัวติดตั้งตรงกันและกัน โดยสนามการตรวจจับของพวกเขาซ้อนกันหรือเมื่อติดตั้งติดกันอยู่ใกล้ๆกัน.
Omron กําหนดระยะทางด้านหน้าและข้างข้างขั้นต่ําสําหรับ E2E M12 ซีรีส์เพื่อป้องกันการขัดแย้งกัน
สําหรับโมเดลความถี่มาตรฐานที่ห่างกันอยู่ข้างๆกัน ความห่างขั้นต่ําโดยทั่วไปอยู่ในช่วง 30~40mm ระหว่างหน้าเซ็นเซอร์
สําหรับการใช้งานที่ต้องการระยะห่างที่ใกล้เคียงกัน, ตัวแปรความถี่ที่แตกต่างกัน (ชุด E2E-X3D15) ทําให้เซ็นเซอร์ที่อยู่ใกล้เคียงกันสามารถทํางานได้ในความถี่การสั่นที่แตกต่างกันทําให้การติดตั้งใกล้เคียงกันมากขึ้น.
Q5: E2E-X3D1 มีรายการโดยไม่ใช้คําตอบสายเคเบิลเฉพาะเจาะจง ̇ มีตัวเลือกการเชื่อมต่ออะไรบ้าง?
E2E-X3D1 หมายเหตุสเปิคชันแกนเซ็นเซอร์ (3 มม., ปราง, M12, DC 2-wire, NO) ตัวแปรการเชื่อมรวมถึง: E2E-X3D1-N 2M หรือ 5M (สาย PVC กันน้ํามันที่ติดสายก่อน, สายท้ายเปล่า,2 หรือ 5 เมตร); E2E-X3D1-M1 (M12 เครื่องเชื่อมต่อที่ติดสายไฟล่วงหน้า, การจัดวาง pin แบบมาตรฐาน); E2E-X3D1-M1G (M12 เครื่องเชื่อม, การจัดวาง pin IEC)
รุ่นทั้งหมดให้ผลประกอบการตรวจจับที่เหมือนกัน ความแตกต่างคือชนิดการเชื่อมต่อเท่านั้นเลือกตามพื้นฐานเคเบิล M12 ที่มีอยู่ของเครื่องหรือถ้าการติดตั้งสายตรงโดยไม่มีเครื่องเชื่อมสนาม.
