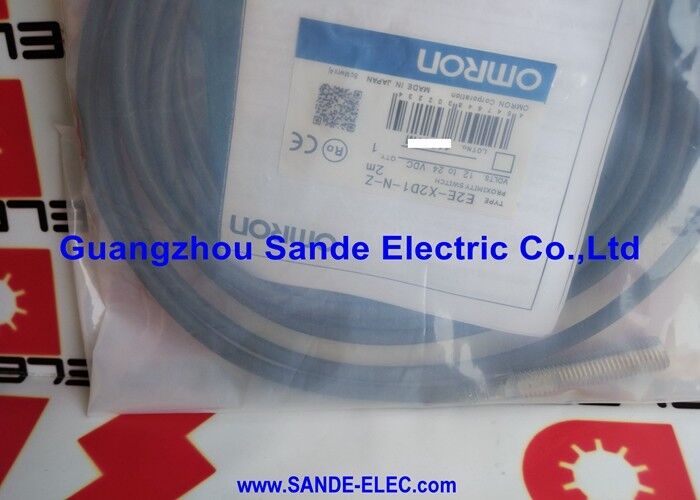

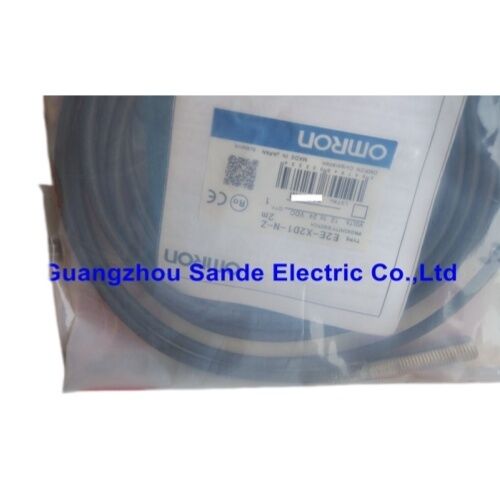

เครื่องตรวจจับสวิทช์ความใกล้ของ OMRON E2E-X2D1-N-Z E2EX2D1NZ

ออมรอน E2E-X2D1-N-Z อนุผลสัมผัสความใกล้ชิด ราคา M8, 2 มม, NPN 2-Wire NO, 10 ราคา 30VDC, 1.5kHz, สแตนเลส, IP67

ภาพรวม

รายการOmron E2E-X2D1-N-Zเป็นเซ็นเซอร์ความใกล้ชิดแบบอัดกัน M8 ที่มีตัวเรือนจากสแตนเลส ระยะทางการตรวจจับ 2 มม. และ NPN 2-wire ปกติเปิดออกบนสายเคเบิล

ความถี่การสลับ 1.5kHz ของมัน รายละเอียดที่โดดเด่นที่สุดโดยทันที ใส่มันในประเภทการทํางานเหนือเซ็นเซอร์ M8 มาตรฐานทําให้มันเป็นทางเลือกที่เหมาะสมเมื่ออัตราการตรวจจับเกินสิ่งที่เซ็นเซอร์ใกล้ชิดที่ปกติสามารถติดตามได้.

ขนาดเล็ก รวดเร็ว และไม่สนิม

คุณลักษณะสามประการนี้รวมกัน กําหนดพื้นที่การใช้งาน ที่เซ็นเซอร์นี้ใช้

สาย M8 × 1 มิลลิเมตรใส่รูที่เซนเซอร์ M12 หรือ M18 ไม่สามารถเข้าไปได้ ✅ สถานที่ติดตั้งที่แน่น, รีลนําทางแคบ, เครื่องมือหุ่นยนต์ขนาดเล็ก, แผ่นเครื่องมือที่มีระยะว่างจํากัดร่างสแตนเลสทนต่อสภาพแวดล้อมที่รุนแรงและบดที่เซ็นเซอร์ขนาดเล็กถูกนําไปใช้บ่อย ๆ.

และ 1.5kHz ให้ 0.67ms ต่อวัฏจักรสวิตชิ่ง ความเร็วในการตอบสนองที่จําเป็น เมื่ออัตราการวัฏจักรของเครื่องจักร จะเกินความสามารถของเซ็นเซอร์ที่ช้ากว่า ในการติดตามเหตุการณ์แต่ละครั้ง

วงจร NPN 2 สาย นําความเรียบง่ายของการออกแบบของการเชื่อมต่อ 2 สายเข้าสู่ประเภท M8เชื่อมต่อเป็นลําดับกับภาระระหว่างการให้บริการบวกและการกลับ.

ไม่มีสายไฟฟ้าแยกกันตัวชี้วัด LED ให้การยืนยันภาพภาพของภาวะผลิตที่ร่างกายเซ็นเซอร์.

ข้อจํากัดหลัก

สแตนเลสที่ M8 ราคาถูก สร้างขึ้นสําหรับการติดตั้งที่ต้องการพื้นที่เล็ก

หลังคาเหล็กไร้ขัดเหล็กไม่ได้เป็นสากลในประเภทเซ็นเซอร์ M8 ทองแดงที่มีการเคลือบไนเคิลจะพบได้ทั่วไปกว่า และเซ็นเซอร์ M8 บางตัวใช้ร่างพลาสติก

ร่างจากสแตนเลสบน E2E-X2D1-N-Z ตอบโจทย์สภาพแวดล้อมที่เซ็นเซอร์ M8 อาจติดตั้งได้มากที่สุด: เครื่องมือภายในและเครื่องติดตั้งที่ถูกจับบ่อย ๆในเขตที่มีสารเย็นที่กระจายหนัก, ในอุปกรณ์ที่ติดกับอาหารที่ระบบการทําความสะอาดรุนแรง และในแอพพลิเคชั่นที่ร่างกายเซ็นเซอร์อาจติดต่อด้วยการผ่านชิ้นงานหรือการเปลี่ยนเครื่องมือ

ร่างเหล็กไม่สนิทรักษาสภาพผิวของมัน ภายใต้การเผชิญหน้ากับสารเคมีและการสัมผัสทางกลอย่างต่อเนื่อง ซึ่งจะทําให้เรือนทองแดงที่เคลือบด้วยเหล็กบดลงได้ชัดเจน ภายในหลายเดือนของการใช้งานมันสําคัญไม่เพียงแค่ทางด้านความงาม แต่ยังมีประโยชน์: พื้นผิวเรือนที่คล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้อง

หลังคาเหล็กไร้ขุ่นรักษาความสมบูรณ์แบบของมิติและพื้นผิวตลอดอายุการใช้งานของเซ็นเซอร์ด้วยการบํารุงรักษาอย่างน้อย

การป้องกัน IP67 ที่ M8 เป็นที่สอดคล้องกับกรณีการใช้งานของเซ็นเซอร์ ∙ ระยะทางการตรวจจับ 2 มม. หมายความว่าเซ็นเซอร์จะติดตั้งอยู่ใกล้เป้าหมายเสมอโดยทั่วไปภายในโซนทํางานของเครื่องจักรที่น้ําเย็น, ชิป และการสะอาดน้ํายา

1.5kHz กรณีความถี่

เซนเซอร์อัดแรง M8 มาตรฐานมักเปลี่ยนที่ 200 ราคา 800Hz อัตรา 1.5kHz ของ E2E-X2D1-N-Z ราคา 1 ราคา 1 ราคา 1 ราคา67ms ช่องทางการตรวจจับที่น่าเชื่อถือในแอพลิเคชั่นที่เซ็นเซอร์ความถี่ต่ําไม่สามารถบริการตัวอย่างสองอย่างทําให้มันชัดเจนขึ้น

บนตารางอินเด็กซ์แบบหมุนที่มีตําแหน่งอินเด็กซ์ 48 แห่งที่ทํางานในอัตรา 20 อินเด็กซ์ต่อวินาที เครื่องตรวจจับตําแหน่งอินเด็กซ์แต่ละอันต้องเปลี่ยน 20 ครั้งต่อวินาที ̇ 20Hzในความสามารถของเซ็นเซอร์ใดๆ.

แต่ถ้าเครื่องเดียวกันใช้ในการตรวจจับฟันแต่ละฟันบนแผ่นโคเดอร์ 200 ฟันบนแกนขับเคลื่อนดัชนี อัตราการผ่านฟันในความเร็วเต็มคือ 200 × (ตาราง RPM)

ที่ 100 RPM ของแกนขับเคลื่อน, นั่นคือ 20,000 กําเนิดฟันต่อนาที 333 กําเนิดต่อวินาที, หรือ 333Hz. ที่ 200 RPM, มันเพิ่มเป็นสองเท่าถึง 667Hz.5kHz จัดการตรวจจับฟัน 667Hz ด้วยขอบความปลอดภัย 2x และครอบคลุมความเร็วของแกนขับเคลื่อนสูงถึง 450 รอบ / นาทีที่ฟัน 200 ก่อนที่จะเข้าใกล้ขอบของเซ็นเซอร์.

กรณีที่สองคือส่วนเล็กที่พึ่งพาการขนส่งความเร็วสูง โดยส่วนประกอบแต่ละส่วนจะผ่านหน้าเซ็นเซอร์ในอัตราที่วัดเป็นร้อยต่อวินาที

ในกรณีนี้ การผสมผสานระหว่างระยะการตรวจจับ 2 มม.ความถี่การสลับ 5kHz ให้การนับส่วนตัวที่น่าเชื่อถือได้ในอัตราการผ่านที่เซ็นเซอร์มาตรฐานจะรวมเข้าสู่สัญญาณ ON ต่อเนื่อง.

FAQ

Q1: ผลิตคือ "NPN 2-wire" ครับ แล้วสายนี้จะเชื่อมต่อเข้า PLC ได้อย่างไร?

NPN 2 สาย: เชื่อมสายบวกของเซ็นเซอร์กับสายไฟฟ้าบวกของ DC และสายลบ (ผลิต) ของเซ็นเซอร์เป็นลําดับกับการเข้าของ PLC กับสายไฟฟ้าร่วมกัน เมื่อพบเป้าหมายเซนเซอร์นําผ่านภาระ (PLC input to common).

The sensor will have a small off-state leakage current flowing through the PLC input even when no target is present — confirm that this leakage is below the PLC input's turn-on threshold to prevent false outputs. หากการรั่วไหลทําให้เกิดการเปิดเท็จ, เพิ่มความต้านทานคู่ข้ามทางเข้า PLC (โดยทั่วไป 5.6 ‰ 10kΩ) เพื่อลดกระแสรั่วไหลต่ํากว่าขอบ

Q2: ระยะทางการตรวจจับ 2 มิลลิเมตรเพียงพอสําหรับการใช้งานเครื่องจักรจริงหรือไม่หรือว่ามันสั้นเกินไป?

2 มิลลิเมตรถูกออกแบบมาสําหรับกรณีการตรวจจับที่เซ็นเซอร์ต้องติดตั้งในระยะความว่างทางกลที่แน่นมาก และเป้าหมายผ่านอย่างน่าเชื่อถือภายใน 1 ∼ 1.5 มม ของหน้าเซ็นเซอร์

การใช้งานทั่วไปประกอบด้วยการตรวจพบส่วนโลหะเล็กในเครื่องติดตั้ง การยืนยันการมีตัวของสตาร์ท, สกรู, หรือการใส่ในพัลเล็ตการประกอบและตรวจหาลักษณะโลหะบาง (ช่อง, ขอบ,หลุม) บนส่วนประกอบหมุน.

ระยะทางการตรวจจับที่สั้นมากเป็นลักษณะ ไม่ใช่ข้อจํากัด มันให้การเปลี่ยนการเปิด / ปิดอย่างคมชัดด้วยความสับสนอย่างน้อยและขอบเขตการตรวจจับที่คาดการณ์ได้ในการจัดทํากลที่แน่น

Q3: กระเป๋าเหล็กไร้สแตนเลส M8 ต้องการเครื่องมือการติดตั้งพิเศษ?

การใช้มังกรเมตร M8 × 1 มิลลิเมตรและมังกรล็อคแปรงล็อคจากสแตนเลสแนะนําให้ตรงกับความทนทานต่อการกัดกร่อนของบ้านและหลีกเลี่ยงปัญหา galvanic ที่อินเตอร์เฟซ thread ในสภาพแวดล้อมที่ชื้น.

หนุนมังกรล็อคให้แน่นต่อนิ้วบวกประมาณ 1/4 บังคับด้วยสล็อปใช้สารสกัดกันการกัดยั้งกับเส้นใยในอุปกรณ์ที่ใช้สแตนเลสต่อสแตนเลส เพื่อป้องกันการกัดยั้งเส้นใยในระหว่างการถอนในอนาคต.

คําถามที่ 4: ด้วยความถี่การสลับ 1.5kHz ความเร็วสูงสุดของเป้าหมายโลหะที่เซ็นเซอร์นี้สามารถตรวจจับได้อย่างน่าเชื่อถือคือเท่าไหร่?

อัตราการตรวจจับสูงสุดขึ้นอยู่กับทั้งความถี่และขนาดเป้าหมาย. ในระดับ 1.5kHz ความกว้างของผลักดันที่สามารถตรวจสอบได้อย่างน้อยประมาณ 0.33ms. สําหรับเป้าหมายที่จะถูกตรวจสอบอย่างน่าเชื่อถือมันต้องอยู่ภายในสนามการตรวจจับอย่างน้อยหนึ่งรอบเปลี่ยนเต็ม.

เป้าหมาย 2 มิลลิเมตรที่ผ่านหน้าเซ็นเซอร์ที่ 1 m/s อาศัยสนามประมาณ 2 ms ภายในเวลาวงจร 0.67 ms. ที่ 10 m/s เป้าหมาย 2 มิลลิเมตรอาศัยสนามสําหรับ 0.2 ms,ซึ่งสั้นกว่าวงจร 1 ช่วง หน่วยตรวจจับอาจพลาดมัน.

สําหรับเป้าหมายขนาดเล็กที่เคลื่อนไหวอย่างรวดเร็ว ตรวจสอบการผสมผสานขนาดเป้าหมายและความเร็วกับระยะเวลาการตอบสนองของเซ็นเซอร์ ก่อนที่จะประกอบการติดตั้ง

Q5: สามารถติดตั้ง E2E-X2D1-N-Z ในกองเหล็กไร้ขัด โดยไม่ลดระยะทางการตรวจจับของมันได้หรือไม่?

ในฐานะเซ็นเซอร์ที่ป้องกันได้ E2E-X2D1-N-Z สามารถติดตั้งได้ในโครงการโลหะการป้องกันภายในจํากัดสนามไปยังทิศทางที่มองไปข้างหน้า.

มั่นใจว่าหมึกล็อคแคลมเซ็นเซอร์อย่างแน่นพอที่ความสั่นสะเทือนระหว่างการทํางานของเครื่องจักรไม่สามารถปลดตําแหน่งแกนได้การเคลื่อนไหวของเซ็นเซอร์ 5 มิลลิเมตรที่ระยะทางการตรวจจับ 2 มิลลิเมตร หมายถึงการเปลี่ยนแปลง 25% ในช่องว่างการตรวจจับ.
