| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X2D1-N |

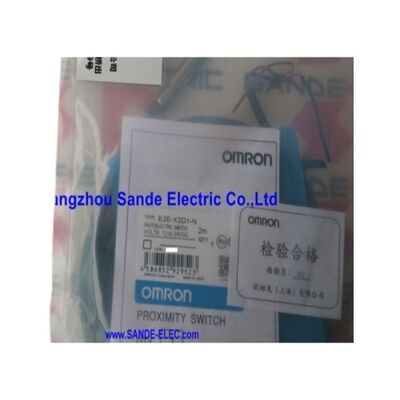

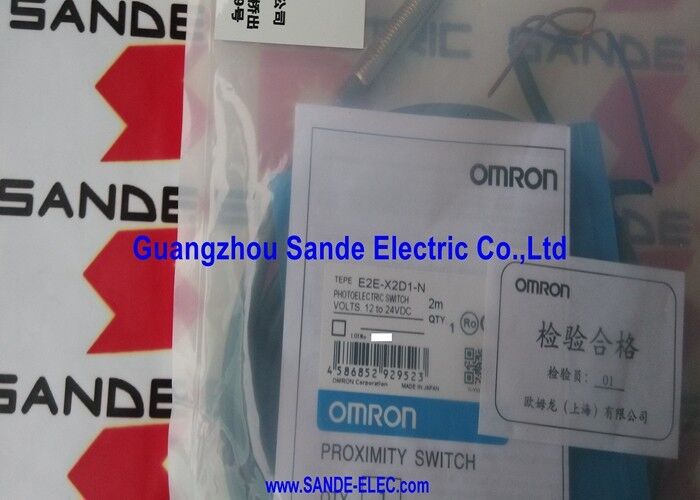

รายการOmron E2E-X2D1-Nเป็นเซ็นเซอร์ความใกล้ชิดแบบอัดกัน M8 ที่ติดสายเป็นอุปกรณ์เปิดแบบปกติแบบ DC 2 สาย มีระยะทางการตรวจจับ 2 มม. และความถี่การสลับ 1.5 kHzวงจรไฟฟ้าแบบ DC 2 สาย หมายถึงแค่สายสองสาย หน่วยตรวจจับเชื่อมต่อเป็นชุดกับภาระระหว่างไฟฟ้า DC สัดส่วนและการกลับเมื่อเป้าหมายโลหะเหล็กเข้าสู่สนามการตรวจจับ 2 มิลลิเมตร วงจรออกภายในนําและกระแสไฟฟ้าผ่านภาระ
การดึงดูดของเซ็นเซอร์ DC 2 สาย อยู่ที่ความเรียบง่ายของการติดตั้งของพวกเขา ในเครื่องที่มีจุดรับรู้ตําแหน่งหลายจุด การกําจัดสายที่สาม (อุปทาน) จากแต่ละเซ็นเซอร์ ช่วยประหยัดค่าใช้จ่ายจริงของเคเบิลลดจํานวนสปินของเครื่องเชื่อมและทําให้การเชื่อมต่อแผ่นไฟง่ายขึ้น
การทุ่มเท ราคาต่อรอง ราคาต่อรอง ราคาต่อรอง ราคาต่อรอง ราคาต่อรอง
การ์ดเข้า PLC แบบ 24V DC มาตรฐานใช้แรงมากกว่า 3 mA ในสภาพ ON และการรั่วไหล 0.8 mA ลดลงต่ํากว่าขั้นต่ําการเปิดของตัวเข้าทําให้ E2E-X2D1-N เป็นการหลุดตรงไปตรงมาสําหรับตําแหน่งเซ็นเซอร์เครื่องจักรแบบปกติ.
ตู้เหล็กไร้ขัดเหล็ก (SUS303) และพื้นผิวตรวจจับ PBT ที่ทนน้ํามันไม่ใช่การเลือกวัสดุโดยบังเอิญ
ในการใช้งานเครื่องมือ ที่เซ็นเซอร์ใช้ชีวิตอยู่รอบๆ น้ํายาเย็นและหมอกน้ํามันหลังคาต้องทนต่อการโจมตีทางเคมีที่ทําลายหลังคาทองแดงหรือซิงค์แบบปกติภายในเดือน.
รวมไปถึงการปิดกันน้ํามัน IP67 + รายละเอียดวัสดุของ E2E-X2D1-N ตรงกับสภาพแวดล้อมเคมีจริงของเครื่องมือเครื่องจักรที่ใช้กันทั่วไปที่สุด
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 2 มิลลิเมตร (± 10%) |
| กําหนดระยะทาง | 0 ละเอียด 1.6 มม |
| บ้านพัก | M8 × 1 มิลลิเมตร, ปราง, SUS303 สแตนเลส |
| ผลิต | DC 2-wire, NO, มีขั้ว |
| โลเตชั่นไฟฟ้า | 12 วาลต์ 24 วอลต์ DC |
| ระยะการทํางาน | 10V30V DC |
| ความสามารถในการเปลี่ยน | 3?? 100 mA |
| กระแสรั่ว | 0.8 mA มากที่สุด |
| อัตราการตอบสนอง | 1.5 kHz |
| เคเบิล | PVC กันน้ํามัน 2m |
| การจัดอันดับ IP | IP67 + กันน้ํามัน |
| ตัวชี้ | LED สีแดง |
| มาตรฐาน | EN60947-1, EN60947-5-2, CE |
ในวงจร DC 2 สาย, เซ็นเซอร์นั่งเป็นลําดับระหว่างปัจจุบันและภาระ. เมื่อไม่มีเป้าหมายมี (เซ็นเซอร์ OFF), ทรานซิสเตอร์ผลิตบล็อกไม่มีการไหลของกระแสผ่านภาระ.
เมื่อเป้าหมายถูกตรวจพบ (เซ็นเซอร์ ON) ทรานซิสเตอร์นําและกระแสไฟฟ้าจากปัสดุผ่านระยะการออกของเซ็นเซอร์, ผ่านภาระ, และกลับสู่ปกติ
มีผลประโยชน์ทางการปฏิบัติสองอย่างจากวงจรนี้
The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.
การรั่วไหล 0.8 mA ไม่ควรเกินขั้นต่ําสภาพ OFF ของปริมาณเข้า PLC ที่เชื่อม; หากเช่นนั้น, ปริมาณเข้าจะอ่าน ON อย่างต่อเนื่อง ไม่ว่าเป้าหมายจะอยู่ไหน.การเข้า PLC อุตสาหกรรมมาตรฐานจัดการกับข้อจํากัดทั้งสองอย่างนี้โดยไม่ต้องมีปัญหา: ขั้นต่ําของกระแส ON มากกว่า 3 mA และขั้นต่ํา OFF ของพวกเขาไม่สนใจ 0.8 mA
การกําหนดว่า "มีขั้วขั้วขั้ว" หมายถึงสายสัมผัสสองสายมีบทบาทที่เป็นบวกและลบที่กําหนดไว้ พวกเขาไม่สามารถเปลี่ยนกันได้ การสับเปลี่ยนสายในตอนการติดตั้งจะป้องกันการทํางานปกติอย่างไรก็ตาม, เครื่องกดความแรงในวงจรป้องกันของ E2E-X2D1-N ป้องกันความเสียหายถาวรจากการพลิกขั้วสั้น ๆ ทําให้สามารถแก้ไขความผิดพลาดการเชื่อมต่อโดยไม่ต้องเปลี่ยนเซนเซอร์
ที่ 1.5kHz, E2E-X2D1-N จบ 1,500 จันทร์การตรวจสอบเต็มต่อวินาที สําหรับการตรวจสอบการมีตัวอยู่ / ไม่มีตัวอยู่บนตัวขนส่ง, การยืนยันตําแหน่งปลายการเดินทางบนกระบอก,และการตรวจสอบส่วนในเครื่องประกอบในสถานีประกอบ, ความเร็วในการตอบสนองนี้เร็วกว่าเหตุการณ์ทางกลใด ๆ ที่เซ็นเซอร์ต้องติดตาม
สําหรับการใช้งานที่ต้องการการนับจังหวะจากฟันเกียร์ที่หมุนเร็วหรือไดสก์โคเดอร์ 1.5kHz กําหนดขีดจํากัดทางปฏิบัติ:การนับที่น่าเชื่อถือต้องการให้เหตุการณ์เป้าหมายแต่ละครั้งครอบคลุมอย่างน้อย 1 ระยะการสลับเต็มซึ่งในระดับ 1.5kHz หมายถึงอัตราการผ่านเป้าหมายถึงประมาณ 750 เหตุการณ์ต่อวินาที สามารถแก้ไขได้อย่างสะอาด
การสร้างที่ป้องกันมุมมองสนามแม่เหล็กไฟฟ้าไปข้างหน้าจากหน้าการตรวจจับ, ป้องกันการขยายสนามด้านข้างที่จะถูกซึมซึมโดยโลหะรอบ ๆ ในอุปกรณ์การติดตั้ง flush-mount.E2E-X2D1-N ใยในระดับมาตรฐาน M8 × 1mm หลุมติดตั้งและได้รับการติดตั้งด้วย M8 แหล่งล็อคเนท, โดยหน้าเซ็นเซอร์จะล้างไปยังหรือซึมเข้าไปในโครงโลหะรอบตัวนี้ป้องกันหน้าการตรวจจับจากการสัมผัสทางกลโดยตรงในแอพพลิเคชั่นที่เป้าหมายเข้าใกล้จากด้านข้างหรือที่พื้นที่การติดตั้งจํากัด.
Q1: E2E-X2D1-N (NO) ต่างกันอย่างไรกับรุ่น E2E-X2D2-N (NC)?
สองเซ็นเซอร์มีโครงสร้าง, บ้านพัก, และระยะทางการตรวจจับที่เหมือนกันทางไฟฟ้า ความแตกต่างคือภาวะการออกเมื่อไม่มีเป้าหมายมีอยู่:รุ่น D1 (NO) มีทรานซิสเตอร์ออก OFF (วงจรเปิด) เมื่อทํางานเฉยๆ และ ON เมื่อพบเป้าหมาย; ตัวแปร D2 (NC) คือตรงข้าม การออกกําลังทํางานเมื่อทํางานเฉย ๆ และเปิดเมื่อเป้าหมายถูกตรวจพบ เลือก NO สําหรับการติดต่อการตรวจสอบความเป็นอยู่แบบมาตรฐาน โดยที่ "เป้าหมายมีอยู่ = วงจรทํางาน"เลือก NC สําหรับการใช้งานที่ปลอดภัยจากความล้มเหลว หรือวงจรล็อกกีกลับ โดยที่ "เป้าหมายไม่อยู่ = วงจรทํางาน"."
Q2: ปัจจุบันการรั่วไหลคือ 0.8 mA ครับ จะทําให้การออกของ PLC ของผมผิดไหมครับ
สําหรับการ์ดเข้า PLC อุตสาหกรรมส่วนใหญ่ 0.8 mA อยู่ข้างล่างกดขั้นต่ําของกระแสในภาวะ ON (โดยทั่วไป 2 ٪ 5 mA)
การเข้ายังคงอยู่ในภาวะ OFF เมื่อ 0.8 mA ไหลผ่านมันโดยไม่มีเป้าหมายที่อยู่
หากใช้สัญลักษณ์เข้าที่มีความรู้สึกไม่ธรรมดาที่มีขั้นต่ํา ON ต่ํามาก6 kΩ ถึง 10 kΩ) เชื่อมต่อพร้อมกันกับการเข้า PLC จะ shunt กระแสการรั่วไหลและป้องกันการเปิดผิด.
Q3: วัตถุตรวจจับมาตรฐานคือเหล็ก 12 × 12 × 1 มิลลิเมตร
ระยะทางการตรวจจับ 2 มิลลิเมตรเป็นลักษณะของแผ่นทดสอบเหล็ก 12 × 12 × 1 มิลลิเมตรพื้นที่เป้าหมายที่เล็กกว่าจะส่งการไหลของไฟฟ้าแม่เหล็กน้อยลงไปยังสอยเซนเซอร์และผลิตระยะทางการตรวจจับที่มีประสิทธิภาพที่สั้นกว่า.
สําหรับเซ็นเซอร์ M8 พื้นที่เป้าหมายควรเท่ากับหรือมากกว่าพื้นที่หน้าเซ็นเซอร์ (วงกลมขนาดประมาณ 8 มม.) เป้าหมายเหล็กขนาด 6 × 6 มม จะผลิตประมาณ 85% ของระยะทางที่กําหนดไว้เป้าหมาย 4 × 4 มิลลิเมตรประมาณ 70%
เสมอวัดจุดสลับจริงด้วยมิติเป้าหมายเฉพาะเจาะจงในสภาพการติดตั้ง ก่อนการตั้งตําแหน่งการติดตั้งทางกล
Q4: E2E-X2D1-N สามารถทํางานได้ด้วยไฟฟ้า 12 วอลต์ DC ไหม?
ใช่ ระยะความแรงกดใช้งานคือ 10-30V DC ซึ่งครอบคลุมทั้ง 12V และ 24V
ในระดับ 12 วอลต์ ความดันเหลือของทรานซิสเตอร์การออกของเซ็นเซอร์ลดความดันของภาระภาระประสิทธิภาพ
สําหรับการ์ดเข้า PLC ที่มีค่าเฉพาะเจาะจงสําหรับการเข้า 24Vตรวจสอบว่าความดันไฟฟ้าที่ลดลงยังคงตอบสนองความต้องการความดันแบบ ON ขั้นต่ําของตัวเข้าที่ปลายทางการเข้า หลังจากคํานวณการตกของสายไฟฟ้าและความดันเหลือของเซ็นเซอร์.
Q5: การจัดอันดับ IP คือ IP67 บวก "กันน้ํามัน"
IP67 ครอบคลุมการป้องกันฝุ่นเข้า (การยกเว้นอย่างสมบูรณ์แบบ) และการดําน้ําชั่วคราว (1m, 30 นาที) มาตรฐานของบริษัท "กันน้ํามัน" ของ Omron ขยายการรับรองการปิดให้ถึงน้ํามันตัดน้ํามันไฮดรอลิก, และสารเย็นสําหรับการแปรรูปโลหะ ภาวะเหลวที่แตกต่างกันทางเคมีจากน้ําและโจมตีวัสดุประปาอย่างแตกต่างกัน
ตู้เหล็กไร้ขัด และพื้นผิวตรวจจับ PBT รวมกับการปิดกันน้ํามันประเมิน E2E-X2D1-N สําหรับสภาพแวดล้อมเครื่องมือที่การเผชิญหน้าต่อเนื่องกับน้ํามันเป็นสภาพปกติตลอดอายุการใช้งานของเซนเซอร์.
