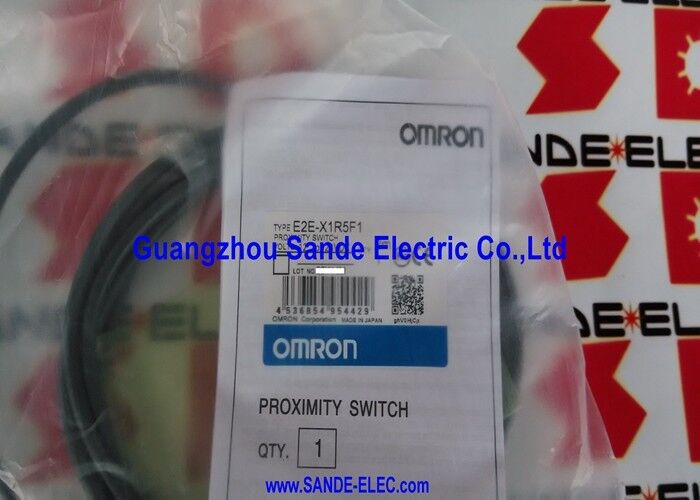

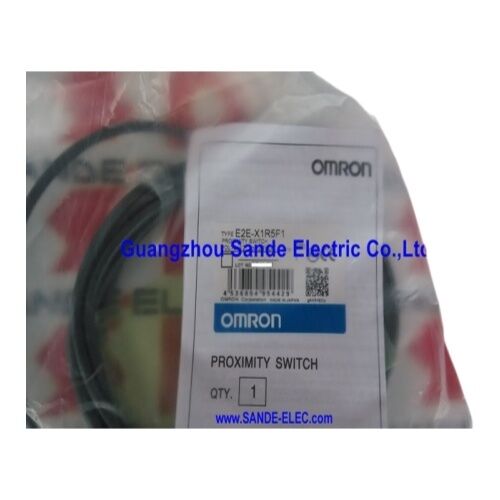

เครื่องตรวจจับสวิทช์ความใกล้ของ OMRON E2E-X1R5F1 E2EX1R5F1
ภาพรวมสินค้า
รายการOmron E2E-X1R5F1เป็นเซ็นเซอร์ความใกล้ชิดแบบอัดกัน M8 ในชุด E2E ผลิตผลิต PNP ที่มาจากวงจร 3 สาย ความไกลการตรวจจับ 1.5mm ความถี่การสลับ 2kHzและเรือนเหล็กไร้ขัดรวมกันในแพคเกจที่ threads ใน M8 หลุมเพื่อจัดการกับเร็วที่สุด, งานตรวจจับที่เข้มข้นที่สุดในช่วงมาตรฐาน E2E
รายละเอียดการทํางาน 2kHz ทําให้รุ่นนี้แตกต่างจากเซนเซอร์ M8 ส่วนใหญ่ วงจรการสลับเพียงครั้งเดียวใช้เวลา 0.5ms ไวพอที่จะนับฟันได้อย่างน่าเชื่อถือบนเกียร์ขนาดเล็กที่หมุนในความเร็วสูงตรวจพบรูในดิสก์หมุนที่หลายพัน RPM, หรือจับสล็อตแต่ละตัวบนแผ่นโคเดอร์ที่เซ็นเซอร์ที่ช้ากว่าจะรวมการตรวจจับเข้าสู่ผลิตต่อเนื่อง
บ้านเหล็กไร้ขัดสนให้ความทนทานของวัสดุสําหรับการใช้งานที่เซ็นเซอร์ M8 เป็นปกติจะนําไปใช้และจุดตรวจสอบภายในพื้นที่ทํางานของเครื่องจักรที่น้ําเย็น, ชิป และการสัมผัสด้วยเครื่องจักรกลเป็นเรื่องปกติ
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| การตรวจจับระยะทาง |
1.5 มิลลิเมตร (± 10%) |
| กําหนดระยะทาง |
0-1.2 มม. |
| บ้านพัก |
M8 × 1 มิลลิเมตร เหล็กไร้ขัดกรอง |
| ผลิต |
PNP, NO, 3 สาย |
| โลเตชั่นไฟฟ้า |
12-24V DC (10-40V การทํางาน) |
| การบริโภคปัจจุบัน |
13 mA สูงสุด |
| ความสามารถในการเปลี่ยน |
0-200 mA |
| อัตราการตอบสนอง |
2 kHz |
| เป้าหมายมาตรฐาน |
เหล็ก 8 × 8 × 1 มิลลิเมตร |
| การจัดอันดับ IP |
IP67 |
| อุณหภูมิการทํางาน |
-40°C ถึง +85°C |
| วัสดุบ้าน |
SUS (สแตนเลส) |
| การคุ้มครอง |
การกระตุ้น, การตัดสั้น, การสับเปลี่ยนขั้ว |
ลักษณะการออกแบบของ M8
การสร้างที่ป้องกันมุมมองสนามไฟฟ้าแม่เหล็กตรงไปข้างหน้าจากหน้าการตรวจจับ, ทําให้การติดตั้ง flush ในสแตนเลสโลหะโดยไม่ต้องลดระยะทางการตรวจจับ 1.5 มม.โลหะที่อยู่รอบๆ ไม่ซึมสนามที่ออกโฉมไปข้างหน้า, ทําให้สามารถติดตั้งที่ซึมในงานโลหะป้องกันโดยไม่ต้องเสี่ยงการตรวจจับ
สาย M8 และลูกหมึกล็อคให้การปรับแกนละเอียดหลังจากการติดตั้งครั้งแรก, ยอมให้การตั้งค่าช่องว่างแม่นยําก่อนลูกหมึกล็อคถูกกระชับ.สําหรับการตรวจจับลักษณะที่เล็กกว่าเป้าหมายมาตรฐาน 8 มิลลิเมตร, ระยะทางการสลับที่จริงควรจะวัดกับเป้าหมายเฉพาะเพื่อยืนยันการตรวจสอบที่น่าเชื่อถือ
คุณลักษณะการทํางาน
ที่ความถี่การตอบสนองเฉลี่ย 2kHz, E2E-X1R5F1 จัดการถึง 2,000 วงจรการตรวจสอบต่อวินาทีอัตราการตรวจจับจริงควรถูกรักษาภายใน 50-70% ของ 2kHz สูงสุด (ประมาณ 1รายการต่อวินาที)
ระยะการทํางาน 10-40 วอลต์ขยายออกไปนอกระยะ 10-30 วอลต์ทั่วไปที่รองรับระบบ 24 วอลล์ต์ที่มีความอดทนในการปรับปรุงอย่างอุดมสมบูรณ์ และปริมาณไฟฟ้าอุตสาหกรรมชื่อเสียง 36 วอลล์บางครั้งที่พบในอุปกรณ์ปรับปรุงหลัง.
คํา ถาม ที่ ถาม บ่อย
Q1: ความแตกต่างระหว่าง E2E-X1R5F1 (PNP) และ E2E-X1R5E1 (NPN) คืออะไร?
ทั้งคู่เป็นเซ็นเซอร์ 3 สายที่ป้องกัน M8 ด้วยการสร้างทางกายภาพที่เหมือนกัน ระยะทางการตรวจจับ 1.5 มิลลิเมตร ความถี่ 2 kHz และการป้องกัน IP67.ขณะที่ E1 แสดงผลิต NPN (การจม). เลือก F1/PNP สําหรับบัตร PLC ที่เข้า PNP (มาตรฐานยุโรป) และ E1/NPN สําหรับบัตรเข้า NPN (มาตรฐานญี่ปุ่น / เอเชียตะวันออก)
Q2: อะไหล่ถูกจัดอันดับว่าเก่าสมัย ครับ ผมยังสามารถซื้อมันได้หรือไม่ และมีอะไหล่ที่เปลี่ยนโดยตรงหรือไม่
สถานะที่หมดอายุ หมายความว่า Omron ได้หยุดการผลิต แต่อุดหนุนและสินค้าที่ปรับปรุงใหม่ยังคงมีอยู่ปัจจุบันที่เทียบเท่าของ Omron ในซีรีส์ E2E คือซีรีส์ E2EW หรือ E2ER ที่มีมาตรฐาน PNP ปราง M8 ที่เทียบเท่า. ตรวจสอบการรหัสสีเคเบิล, ประเภทของสายเชื่อม, และความดันไฟฟ้าที่ต้องการก่อนการเปลี่ยน
Q3: ความจุในการสวิทช์ถูกระบุว่า 0-200mA มีความต้องการปัจจุบันขั้นต่ําหรือไม่
ไม่เหมือนกับเซ็นเซอร์ 2 สาย, ผลิต PNP 3 สายของ E2E-X1R5F1 ไม่มีความต้องการกระแสแรงงานขั้นต่ํา. กระแสแรงงานศูนย์ (ผลิตวงจรเปิด) ถูกอนุญาต.ขั้นสูงสุด 200mA คือขั้นสูงสุดที่แน่นอนการทํางานอย่างต่อเนื่องใกล้กับขีดจํากัดนี้ควรหลีกเลี่ยงในการใช้งานที่ใช้พลังงานต่อเนื่อง
Q4: ระยะอุณหภูมิ -40 °C ถึง +85 °C หมายถึงอะไรสําหรับสภาพแวดล้อมเครื่องร้อน?
ระยะนี้แสดงถึงอุณหภูมิแวดล้อม ที่ตัวเซ็นเซอร์สามารถทนได้ ขณะที่ตอบสนองความต้องการของเซ็นเซอร์85 °C หมายถึงอุณหภูมิอากาศในตู้ที่ตั้งเซ็นเซอร์ ไม่ใช้อุณหภูมิบนพื้นผิวของบราคเกตการติดตั้งหรือชิ้นงาน.ตรวจสอบอุณหภูมิแวดล้อมจริงกับขีดจํากัดนี้ในสภาพแวดล้อมที่ร้อน
Q5: วัตถุตรวจจับมาตรฐานคือเหล็ก 8 × 8 × 1 มิลลิเมตร
เป้าหมายขนาดเล็กจะแสดงพื้นที่พื้นผิวน้อยลงต่อสนามแม่เหล็กไฟฟ้าของเซนเซอร์ ลดการไหลกลับสู่โค้ลและลดระยะทางการตรวจจับได้อย่างมีประสิทธิภาพ สําหรับเป้าหมายขนาดเล็กตลอดเวลาวัดจุดเปลี่ยนจริงกับเป้าหมายเฉพาะ และตั้งช่องว่างการทํางานให้อยู่ในระยะทางการเปลี่ยนที่วัด.
