| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X1R5E1 |

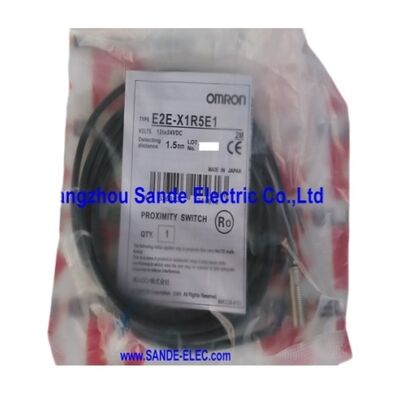

รายการOmron E2E-X1R5E1เป็นเซ็นเซอร์ความใกล้ชิดแบบอัดกัน M8 ที่ส่งผลให้ระยะทางการตรวจจับ 1.5 mm โดยมี NPN 3 สายออกที่เปิดปกติบนไฟฟ้า 12-24V DC
ที่ความถี่การสลับ 2kHz มันอยู่บนปลายที่เร็วของระดับ M8 ที่ปกป้อง E2E มาตรฐาน เหมาะสําหรับการใช้งานที่อัตราการตรวจจับเกินสิ่งที่เซ็นเซอร์ความถี่ต่ําสามารถติดตามได้อย่างน่าเชื่อถือขณะที่ยังคงความน่าเชื่อถือ E2E, ปิดกันน้ํามัน IP67 และความเหมาะสมทางกล
ระยะทางการตรวจจับ 1.5 มิลลิเมตร ทําให้เซ็นเซอร์นี้เหมาะสมสําหรับการยืนยันว่าเป้าหมายเล็กมากๆblade) บนองค์ประกอบที่ระยะการตรวจจับที่ยาวกว่าจะนําไปสู่ความไม่ชัดเจนเกี่ยวกับคุณสมบัติที่กระตุ้นการออก.
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 1.5 มิลลิเมตร (± 10%) |
| กําหนดระยะทาง | 0-1.2 มม. |
| ระยะห่าง | สูงสุด 10% ของ Sn |
| บ้านพัก | M8 × 1 มิลลิเมตร ปราง |
| ผลิต | NPN, NO, 3 สาย |
| โลเตชั่นไฟฟ้า | 12-24V DC |
| ระยะการทํางาน | 10-30V DC |
| การบริโภคปัจจุบัน | 13 mA สูงสุด |
| อัตราการตอบสนอง | 2 kHz |
| เป้าหมายมาตรฐาน | เหล็ก 8 × 8 × 1 มิลลิเมตร |
| การจัดอันดับ IP | IP67 + กันน้ํามัน |
| ระยะอุณหภูมิ | -40°C ถึง +85°C |
| การอนุมัติ | CE, CCC |
2 กิโลเฮิร์ต หมายถึง E2E-X1R5E1 จบวงจรการตรวจจับเต็มแบบ ลง-ปิด และกลับลง-เปิด ภายใน 0.5 มิลลิวินาทีความเร็วการสลับนี้กําหนดอัตราการผ่านเป้าหมายสูงสุดที่เซ็นเซอร์สามารถแก้ไขได้อย่างน่าเชื่อถือ.
ตัวอย่างเชิงปฏิบัติการ: เกียร์ 20 ฟันหมุนที่ 6,000 RPM สร้าง 100 เหตุการณ์การผ่านฟันต่อวินาที (100 Hz) ที่ 2kHz, E2E-X1R5E1 จัดการนี้ด้วยขอบความปลอดภัย 20: 1สําหรับการใช้งานเครื่องมือส่วนใหญ่, 2kHz ให้ช่องว่างที่กว้างขวางสําหรับอัตราการตรวจจับที่พบในการตรวจจับการหมุนของสปินด์, การนับคอนเวียร์, และการตอบสนองตําแหน่งคามชัฟท์
การสร้างที่ป้องกันของ E2E-X1R5E1 เน้นสนามการตรวจจับไฟฟ้าแม่เหล็กของมันไปข้างหน้าจากหน้าตรวจจับป้องกันการขยายสนามด้านข้างผ่านการป้องกันภายในที่บูรณาการใน M8.
ทําให้เซ็นเซอร์สามารถติดตั้งได้ตรงกันในโครงขัดโลหะ ผิวตรงกับโลหะรอบ ๆ โดยไม่ต้องโลหะรอบ ๆ ทับสนามการตรวจจับและลดช่วง 1.5 มม.สําหรับขนาดตัว M8, การติดตั้ง flush เป็นที่คุ้มค่าโดยเฉพาะอย่างยิ่งในสถานที่เครื่องยนต์ที่แคบที่เส้น径 8mm ของเซ็นเซอร์ที่คอมแพคต์เป็นส่วนหนึ่งของข้อจํากัดการออกแบบ
IP67 ครอบคลุมการปิดฝุ่นอย่างสมบูรณ์แบบและการดําน้ําชั่วคราวถึง 1 เมตรการจัดหมวดหมู่เพิ่มเติมของ Omron ว่า "กันน้ํามัน" ยืนยันว่าวัสดุประปามีคุณสมบัติสําหรับการเผชิญหน้าต่อเนื่องกับน้ํามันตัดและน้ําเย็นไม่ใช่แค่น้ํา
The −40°C to +85°C operating temperature range accommodates both cold-start conditions in unheated facilities and the elevated ambient temperatures inside machine enclosures where coolant and spindle motor heat raise the local temperature above room ambient.
