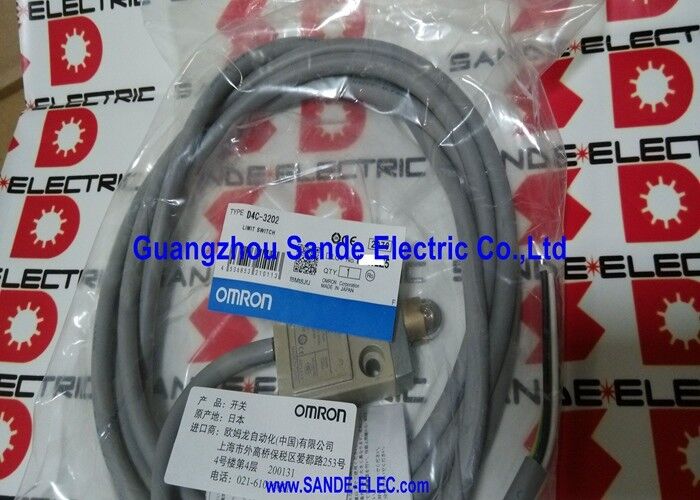

D4C-3202 เครื่องเปลี่ยนขีดจํากัด Omron ใหม่ D4C-3202

Omron D4C-3202 | สวิตช์ลิมิตแบบปิดขนาดกะทัดรัด — ลูกกลิ้งกด, SPDT, 4A/30V DC, IP67 ป้องกัน 3 ชั้น, สายเคเบิลทนน้ำมัน VCTF สีแดง 3 เมตร

ภาพรวม

สวิตช์ลิมิตแบบปิดขนาดกะทัดรัด Omron D4C-3202 เป็นสวิตช์ลิมิตแบบปิดขนาดกะทัดรัดพร้อมตัวกระตุ้นแบบลูกกลิ้งกด มีพิกัด 4A/30V DC พร้อมการป้องกัน IP67 แบบ 3 ชั้น และสายเคเบิลทนน้ำมัน VCTF ยาว 3 เมตรที่ต่อสายไว้ล่วงหน้า

การกำหนดค่าหน้าสัมผัส SPDT — หน้าสัมผัสปกติเปิดหนึ่งอันและหน้าสัมผัสปกติปิดหนึ่งอันบนขั้วร่วม — ช่วยให้สามารถใช้งานได้ทั้งการตรวจจับและการล็อคเพื่อความปลอดภัยจากตัวสวิตช์เดียว โดยต่อสายไปยังหน้าสัมผัสใดก็ได้ ขึ้นอยู่กับตรรกะที่วงจรควบคุมต้องการ

ขนาดเล็ก ทนทาน กันน้ำ: คุณสมบัติสามประการนี้กำหนดซีรีส์ D4C และอธิบายว่าทำไมจึงปรากฏในเครื่องมือกล ระบบสายพานลำเลียง เครื่องอัดไฮดรอลิก เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์อัตโนมัติในอุตสาหกรรมทั่วโลก

ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปทนทานต่อสภาพแวดล้อมทางกายภาพของการติดตั้งเครื่องมือกลที่ต้องเผชิญกับน้ำหล่อเย็น เศษโลหะ และการสั่นสะเทือนอย่างต่อเนื่อง การก่อสร้างแบบ 3 ชั้นที่ป้องกัน IP67 ช่วยป้องกันสภาพแวดล้อมนั้นออกจากกลไกหน้าสัมผัสโดยสิ้นเชิง

และรูปทรงกะทัดรัดช่วยให้สวิตช์พอดีกับตำแหน่งเครื่องจักรที่แคบซึ่งสวิตช์แบบปิดขนาดใหญ่อาจไม่พอดี

ไฟแสดงสถานะ LED สีแดงเป็นคุณสมบัติที่ใช้งานได้จริงแต่มีประโยชน์อย่างตรงไปตรงมา

เมื่อลูกกลิ้งกดถูกกด — ตรวจพบเป้าหมาย หน้าสัมผัสเปลี่ยน — ไฟ LED จะสว่างขึ้น ยืนยันได้อย่างรวดเร็วว่าตัวกระตุ้นกำลังทำงานอย่างถูกต้อง

ในระหว่างการตั้งค่าเครื่องจักรและการแก้ไขปัญหา การยืนยันด้วยภาพนี้จะเข้ามาแทนที่ความจำเป็นในการอ่านค่ามัลติมิเตอร์แยกต่างหากหรือการตรวจสอบหน้าจอวินิจฉัยของ PLC: ตัวสวิตช์เองจะแสดงสถานะอย่างต่อเนื่อง

ข้อมูลจำเพาะหลัก

การก่อสร้างแบบ 3 ชั้นที่ป้องกัน IP67 — สามชั้นป้องกัน ผลลัพธ์เดียว

การป้องกัน IP67 — ป้องกันฝุ่นได้อย่างสมบูรณ์และทนทานต่อการจุ่มชั่วคราว — ต้องการจุดซีลแยกกันสามจุดบนสวิตช์ลิมิต เนื่องจากตัวเรือนมีเส้นทางการเข้าถึงสามเส้นทางที่เป็นไปได้: รูของลูกสูบที่ตัวกระตุ้นเข้าสู่ตัวเครื่อง ห้องสวิตช์ภายในที่หน้าสัมผัสอยู่ และจุดเข้าสายเคเบิล

Omron จัดการแต่ละจุดแยกกันใน D4C-3202

ส่วนลูกสูบถูกซีลด้วยซีลยางไนไตรล์และไดอะแฟรมที่เคลื่อนที่ไปพร้อมกับตัวกระตุ้น ขณะที่ยังคงรักษาชั้นของเหลวที่ต่อเนื่อง — ดังนั้นลูกสูบจึงสามารถเคลื่อนที่ได้เต็มระยะโดยไม่ทำลายซีลที่จุดใดๆ

ส่วนสวิตช์ถูกแยกออกด้วยฝาครอบยางไนไตรล์เหนือชุดหน้าสัมผัส ป้องกันไม่ให้ของเหลวใดๆ ที่แทรกซึมผ่านซีลลูกสูบเข้าถึงหน้าสัมผัส

ทางเข้าสายเคเบิลถูกซีลด้วยวัสดุเคลือบที่เติมช่องว่างระหว่างปลอกสายเคเบิลและตัวเรือนอย่างสมบูรณ์

แนวทางสามขั้นตอนนี้นี่เองที่ทำให้การจัดระดับ IP67 กับชุดประกอบทั้งหมด แทนที่จะเป็นส่วนประกอบแต่ละชิ้น

สวิตช์ที่ซีลเพียงสองในสามจุดเข้าถึงที่เป็นไปได้จะล้มเหลวในสภาพแวดล้อมที่จุ่มลงในน้ำหล่อเย็น แม้ว่าจะมีการติดป้าย IP65 หรือ IP66 ก็ตาม

สำหรับการใช้งานเครื่องมือกลที่สวิตช์ถูกจุ่มลงในน้ำหล่อเย็นที่ขังอยู่ที่ก้นตู้เครื่องจักรอย่างสม่ำเสมอ การก่อสร้างแบบ 3 ชั้นของ D4C-3202 คือคุณสมบัติที่สำคัญ

ตัวกระตุ้นแบบลูกกลิ้งกด — กลไกปลดตัวเอง

ลูกกลิ้งกดรวมการเคลื่อนที่ของลูกสูบในแนวตั้งเข้ากับลูกกลิ้งแรงเสียดทานต่ำที่ปลายซึ่งสัมผัสกับลูกเบี้ยวหรือสลักที่กระตุ้น

ลูกกลิ้งช่วยลดแรงด้านข้างที่ส่งไปยังตัวกระตุ้นระหว่างการเข้าใกล้ลูกเบี้ยวในแนวเฉียง — ที่พื้นผิวลูกเบี้ยวเคลื่อนที่ทำมุมกับแกนลูกสูบ — ป้องกันการรับแรงด้านข้างของเพลาลูกสูบ และยืดอายุการใช้งานทั้งตัวกระตุ้นและตลับลูกปืนนำทาง

ลักษณะการปลดตัวเองของตัวกระตุ้นแบบลูกสูบ (ต่างจากตัวกระตุ้นแบบคันโยกลูกกลิ้ง ซึ่งสามารถค้างอยู่ในตำแหน่งที่ถูกกระตุ้นได้ไม่จำกัดโดยลูกเบี้ยวที่อยู่กับที่) หมายความว่าลูกสูบจะกลับสู่ตำแหน่งพักด้วยแรงสปริงเมื่อลูกเบี้ยวเคลื่อนออกไป

แรงในการทำงาน 11.77N และแรงปลด 4.41N กำหนดฮิสเทรีซิสเชิงกล — ลูกเบี้ยวต้องใช้แรงอย่างน้อย 11.77N เพื่อกระตุ้น และแรงสปริงจะคืนลูกสูบเมื่อแรงลูกเบี้ยวลดลงต่ำกว่า 4.41N

สำหรับการใช้งานรอบสูง — การยืนยันตำแหน่งที่ส่วนท้ายของทุกรอบการทำงานของเครื่องจักร ซึ่งทำงานหลายร้อยรอบต่อชั่วโมง — พิกัดการทำงานเชิงกล 10,000,000 รอบ ให้การรับประกันอายุการใช้งานที่สวิตช์จะใช้งานได้นานกว่าช่วงการบำรุงรักษาหลักของเครื่องจักรโดยไม่ต้องเปลี่ยนตามแผน

สายเคเบิลทนน้ำมัน VCTF — 4 แกน, 3 เมตร

ปลอกสายเคเบิล VCTF (Vinyl Cabtire flexible) ที่ทนน้ำมันให้ความทนทานต่อน้ำมันตัด น้ำมันไฮดรอลิก และน้ำหล่อเย็นที่ใช้น้ำ ซึ่งเป็นสภาพแวดล้อมของเหลวปกติในการติดตั้งเครื่องมือกล

สายเคเบิล PVC มาตรฐานจะเสื่อมสภาพลงเรื่อยๆ เมื่อสัมผัสกับน้ำมันอย่างต่อเนื่อง — พลาสติไซเซอร์ใน PVC จะอพยพเข้าสู่น้ำมัน ทำให้ปลอกสายเคเบิลเปราะและแตกในที่สุด

สารประกอบ VCTF ทนทานต่อการอพยพของพลาสติไซเซอร์นี้ รักษาความยืดหยุ่นและความสมบูรณ์ของปลอกตลอดอายุการใช้งานของเครื่องจักร

สายเคเบิล 4 แกนตรงกับการกำหนดค่าหน้าสัมผัส SPDT ของ D4C-3202: แกนหนึ่งสำหรับขั้วร่วม หน้าสัมผัสปกติเปิด หน้าสัมผัสปกติปิด และชีลด์/กราวด์

สิ่งนี้ช่วยให้หน้าสัมผัส SPDT สามารถต่อสายสำหรับทั้งฟังก์ชันการสลับการทำงาน (โดยทั่วไปคือหน้าสัมผัส NC สำหรับการล็อคเพื่อความปลอดภัย) และสัญญาณตอบรับ (โดยทั่วไปคือหน้าสัมผัส NO สำหรับการยืนยันตำแหน่ง) แบบขนาน โดยไม่ต้องใช้สายเคเบิลแยกต่างหากจากตำแหน่งสวิตช์

ความยาวคงที่ 3 เมตร เหมาะสำหรับการติดตั้งเครื่องมือกลมาตรฐานที่สวิตช์ติดตั้งอยู่ภายในระยะไม่กี่เมตรจากแผงควบคุม

สำหรับการเดินสายเคเบิลที่ยาวขึ้น Keyence ระบุวิธีการต่อสายเคเบิลในเอกสารซีรีส์ D4C

คำถามที่พบบ่อย

Q1: D4C-3202 มีพิกัด 4A ที่ 30V DC — สามารถสลับโหลดแบบเหนี่ยวนำ เช่น คอยล์วาล์วโซลินอยด์ได้โดยตรงหรือไม่?

สำหรับโหลด DC แบบเหนี่ยวนำ กระแสสวิตช์ที่กำหนดจะต้องลดลง พิกัด 4A ใช้กับโหลดแบบตัวต้านทาน (ไม่เหนี่ยวนำ) ที่ 30V DC สำหรับโหลดแบบเหนี่ยวนำ — คอยล์โซลินอยด์ คอยล์รีเลย์ คอยล์สตาร์ทมอเตอร์ — พิกัดกระแสจะลดลงตามปัจจัยที่ขึ้นอยู่กับค่าคงที่เวลา L/R ของโหลด

เอกสารซีรีส์ D4C ของ Omron ระบุพิกัดโหลดแบบเหนี่ยวนำสำหรับลักษณะโหลดที่แตกต่างกัน

สำหรับการสลับโซลินอยด์โดยตรงที่กระแสคอยล์สูง ให้ตรวจสอบกระแสโหลดเทียบกับพิกัดแบบเหนี่ยวนำ สำหรับกรณีที่ใกล้เคียง ให้ใช้รีเลย์ตัวกลางเพื่อป้องกันหน้าสัมผัสสวิตช์ลิมิต

Q2: สามารถติดตั้ง D4C-3202 แบบรวมกับสวิตช์ D4C อื่นๆ ได้หรือไม่?

ได้ รุ่นลูกสูบซีรีส์ D4C ได้รับการออกแบบมาสำหรับการติดตั้งแบบรวม — สามารถติดตั้งสวิตช์หลายตัวเคียงข้างกัน โดยมีลูกสูบอยู่บนรางตัวกระตุ้นร่วมกัน โดยแต่ละตัวสลับการทำงานอย่างอิสระ Omron จัดหาฮาร์ดแวร์สำหรับติดตั้งสำหรับการกำหนดค่าแบบรวม

สามารถติดตั้งสวิตช์ได้สูงสุด 6 ตัว การติดตั้งแบบรวมใช้ในชุดตรวจจับหลายตำแหน่งที่แผ่นกระตุ้นเดียวจะยืนยันเงื่อนไขตำแหน่งหลายรายการพร้อมกัน

Q3: ความแตกต่างระหว่างรุ่น D4C-3202 และ D4C-2202 คืออะไร?

ทั้งสองรุ่นเป็นสวิตช์ D4C แบบลูกกลิ้งกด พร้อมสายเคเบิลทนน้ำมัน VCTF ยาว 3 เมตร และการป้องกัน IP67 ความแตกต่างหลักคือพิกัดทางไฟฟ้า: D4C-3202 มีพิกัด 4A/30V DC (สำหรับแอปพลิเคชันที่เน้น DC เป็นหลัก) ในขณะที่ D4C-2202 มีพิกัด 5A/125V AC (สำหรับวงจรควบคุม AC)

D4C-3202 เป็นตัวเลือกที่ถูกต้องสำหรับวงจรควบคุม DC 24V เช่นที่พบในเครื่องจักรที่ควบคุมด้วย PLC; D4C-2202 สำหรับสายไฟควบคุม AC 115V หรือ 230V ที่พบทั่วไปในการออกแบบเครื่องจักรรุ่นเก่า

Q4: แรงในการทำงานระบุไว้ที่ 11.77N — วัดได้อย่างไร?

แรงในการทำงานคือแรงที่ใช้ตั้งฉากกับแกนลูกสูบ (กล่าวคือ กดลูกสูบลงตรงๆ) ที่จำเป็นในการกระตุ้นสวิตช์จากตำแหน่งพักไปยังจุดที่หน้าสัมผัสเปลี่ยนสถานะ วัดภายใต้สภาวะมาตรฐานตามข้อกำหนด EN60947-5-1

ในการติดตั้งเครื่องจักรจริงที่ลูกเบี้ยวเข้าใกล้ลูกกลิ้งทำมุม แรงที่มีผลที่จำเป็นในการกระตุ้นสวิตช์ขึ้นอยู่กับมุมการเข้าใกล้ — ที่มุมที่ชันขึ้น ส่วนประกอบของแรงตามแกนลูกสูบจะลดลง ทำให้ต้องใช้แรงลูกเบี้ยวรวมมากขึ้นเพื่อให้ได้แรงตามแนวแกน 11.77N

ควรออกแบบสลักหรือลูกเบี้ยวให้มีแรงตามแนวแกนเพียงพอที่ความเร็วในการทำงานที่ตั้งใจไว้ทั้งหมด

Q5: ไฟ LED สีแดงดึงกระแสจากหน้าสัมผัสสวิตช์หรือไม่ — มีผลต่อพิกัดทางไฟฟ้าหรือไม่?

ไฟแสดงสถานะ LED ใน D4C-3202 ได้รับพลังงานจากหน้าสัมผัสสวิตช์ — ต่อสายแบบขนานกับโหลดบนหน้าสัมผัส NO

ซึ่งหมายความว่า LED จะดึงกระแสต่อเนื่องเล็กน้อยเมื่อสวิตช์ทำงาน ซึ่งจะลดกระแสที่พร้อมใช้งานสำหรับโหลดที่เชื่อมต่อ Omron ระบุค่ากระแสรั่วไหลแบบขนานของ LED ในเอกสาร D4C

สำหรับการใช้งานกระแสสูงที่ใกล้เคียงกับขีดจำกัด 4A ให้ลบกระแส LED ออกจากกระแสโหลดที่พร้อมใช้งาน สำหรับโหลดอินพุต PLC มาตรฐาน (5–15 mA) การมีส่วนร่วมของ LED จะน้อยมาก
