| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | KEYENCE |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | FD-P100 |

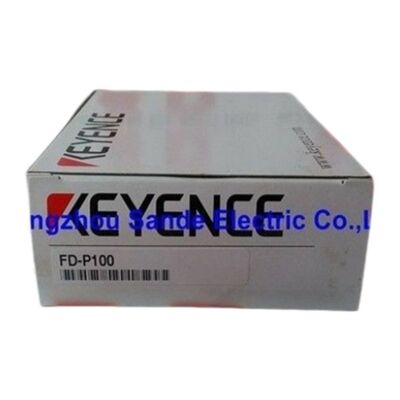

Keyence FD-P100 เป็นส่วนหัวเซ็นเซอร์ของระบบเซ็นเซอร์วัดการไหลแบบดิจิทัลแยกแอมพลิฟายเออร์ของ Keyence ครอบคลุมช่วงการไหลตั้งแต่ 10 ถึง 100 ลิตรต่อนาทีในการใช้งานตรวจสอบของเหลว
ทำงานเป็นส่วนหนึ่งของระบบที่ทำงานร่วมกัน: หัวเซ็นเซอร์ FD-P100 ติดตั้งโดยตรงในสายการไหล ในขณะที่ชุดแอมพลิฟายเออร์แยกต่างหาก (FD-V70A สำหรับราง DIN หรือ FD-V75A สำหรับการติดตั้งบนแผง) จะติดตั้งที่ตำแหน่งแผงควบคุมที่สะดวก — โดยเก็บอิเล็กทรอนิกส์ให้ห่างจากของเหลว ความร้อน และการสั่นสะเทือนที่จุดตรวจจับ
สถาปัตยกรรมแบบแยกส่วนนี้เป็นข้อได้เปรียบในทางปฏิบัติของการออกแบบแบบแยกแอมพลิฟายเออร์
หัวเซ็นเซอร์เองไม่มีอิเล็กทรอนิกส์ที่เสี่ยงต่อละอองน้ำหล่อเย็น อุณหภูมิของกระบวนการ หรือการสั่นสะเทือนทางกล หน้าที่ของมันคือกลไกของไหลโดยเฉพาะ: เพื่อสร้างสัญญาณที่แอมพลิฟายเออร์ประมวลผล
แอมพลิฟายเออร์ที่ติดตั้งในสภาพแวดล้อมแผงควบคุม ประกอบด้วยจอแสดงผล ตัวเปรียบเทียบค่าขีดจำกัด เอาต์พุตแบบอะนาล็อก และอินเทอร์เฟซ PLC
วิศวกรที่คุ้นเคยกับซีรีส์ FD ของ Keyence จะรับรู้ว่านี่คือหลักการเดียวกับที่ใช้ในตระกูลผลิตภัณฑ์ FD-V — หัวเซ็นเซอร์ที่จับคู่กับแอมพลิฟายเออร์ ซึ่งแต่ละตัวได้รับการปรับให้เหมาะสมกับสภาพแวดล้อมการทำงานของตนเอง
ในระบบการผลิตที่ใช้ PLC, FD-P100 ให้ข้อมูลการไหลที่โปรแกรม PLC ใช้สำหรับการตรวจสอบวงจรหล่อเย็น, การยืนยันการไหลของน้ำหล่อเย็นก่อนเริ่มการทำงานของเครื่องจักร, การควบคุมของไหลในกระบวนการ และการสร้างสัญญาณเตือนเมื่อการไหลลดลงต่ำกว่าเกณฑ์ความปลอดภัยขั้นต่ำ
เอาต์พุต NPN หรือ PNP แบบ open-collector ของแอมพลิฟายเออร์ (ขึ้นอยู่กับรุ่นแอมพลิฟายเออร์) เชื่อมต่อโดยตรงกับโมดูลอินพุตดิจิทัลของ PLC โดยไม่ต้องมีการปรับสภาพสัญญาณขั้นกลาง
| พารามิเตอร์ | ค่า |
|---|---|
| ช่วงการไหล | 10 ถึง 100 ลิตร/นาที |
| ประเภท | หัวเซ็นเซอร์แบบแยกแอมพลิฟายเออร์ |
| แอมพลิฟายเออร์ที่ใช้งานร่วมกันได้ | FD-V70A / FD-V70AP / FD-V75A / FD-V75AP |
| แรงดันไฟฟ้าจ่ายแอมพลิฟายเออร์ | 12 ถึง 24 VDC |
| เอาต์พุตแอมพลิฟายเออร์ | NPN หรือ PNP แบบ open-collector, สูงสุด 50 mA |
| ความแม่นยำของเอาต์พุตแบบอะนาล็อก | สูงสุด 0.5% ของ F.S. |
| ตัวเลือกเวลาตอบสนอง | 0.5, 1, 2, 5, 20, 60 วินาที เลือกได้ |
| จอแสดงผล (ผ่านแอมพลิฟายเออร์) | LED 7 ส่วน 3 หลัก สองระดับ |
| การใช้งาน | การตรวจสอบการไหลของของเหลว, ระบบ PLC |
หัวเซ็นเซอร์ FD-P100 และแอมพลิฟายเออร์ที่จับคู่กันเป็นระบบที่การแยกทางกายภาพระหว่างจุดตรวจจับและอิเล็กทรอนิกส์ควบคุมเป็นข้อได้เปรียบทางวิศวกรรมที่สำคัญ
ในสภาพแวดล้อมการผลิตที่เซ็นเซอร์ต้องถูกวางไว้ใกล้ปั๊ม, ภายในตู้เครื่องจักร, ติดกับแหล่งความร้อน, หรือที่ใดก็ตามที่ทำให้อิเล็กทรอนิกส์ต้องเผชิญกับความเครียด, สถาปัตยกรรมแบบแยกส่วนช่วยให้สามารถวางตำแหน่งเซ็นเซอร์ที่เหมาะสมที่สุดโดยไม่กระทบต่อความน่าเชื่อถือของแอมพลิฟายเออร์
จอแสดงผล LED สองระดับของแอมพลิฟายเออร์ให้การมองเห็นค่าการไหลปัจจุบันและค่าขีดจำกัดที่ตั้งโปรแกรมไว้พร้อมกัน — คุณสมบัติที่ใช้งานได้จริงระหว่างการติดตั้ง (การตั้งค่าขีดจำกัดอย่างแม่นยำ) และระหว่างการตรวจสอบบำรุงรักษาตามปกติ (การยืนยันว่ากระบวนการทำงานอยู่ในข้อกำหนดโดยไม่ต้องหยุดเครื่อง)
จอแสดงผลจะอัปเดตห้าครั้งต่อวินาทีในการทำงานปกติ ซึ่งเร็วพอที่จะเห็นการเปลี่ยนแปลงการไหลชั่วคราวแบบเรียลไทม์
เอาต์พุตควบคุมสองชุดจากแอมพลิฟายเออร์ให้การตรวจสอบขีดจำกัดที่เป็นอิสระ — เอาต์พุตหนึ่งสามารถส่งสัญญาณ "ยืนยันการไหลปกติ" ในขณะที่อีกชุดหนึ่งส่งสัญญาณ "การไหลต่ำเกินไป, หยุดการทำงาน"
ความสามารถแบบเอาต์พุตคู่เหล่านี้ใช้สำหรับการใช้งานระบบอินเตอร์ล็อกความปลอดภัยที่ต้องการการยืนยันทั้งขีดจำกัดการไหลขั้นต่ำและขั้นสูงในการติดตั้งเดียว
เวลาตอบสนองที่เลือกได้ (0.5 ถึง 60 วินาที) ไม่ใช่ข้อจำกัด — แต่เป็นการทำงานเฉลี่ยโดยเจตนาที่กำหนดว่าค่าที่แสดงและเอาต์พุตตอบสนองต่อการเปลี่ยนแปลงการไหลเร็วเพียงใด
เวลาตอบสนองสั้น (0.5–1 วินาที) เหมาะสำหรับการตรวจจับการหยุดไหลหรือการพุ่งขึ้นอย่างรวดเร็ว
เวลาตอบสนองที่ยาวขึ้น (5–60 วินาที) จะเฉลี่ยความผันผวนที่เกิดจากความปั่นป่วนในการใช้งานที่มีการไหลคงที่ ทำให้การแสดงผลและเอาต์พุตมีความเสถียรซึ่งไม่ก่อให้เกิดสัญญาณเตือนผิดพลาดจากการกระเพื่อมชั่วคราว
เอาต์พุตแบบอะนาล็อก (ผ่านแอมพลิฟายเออร์) ด้วยความแม่นยำ 0.5% ของช่วงเต็มที่ 20°C/25°C แปลงช่วงการไหลเต็ม 10–100 ลิตร/นาที ให้เป็นสัญญาณไฟฟ้าที่เป็นสัดส่วน เหมาะสำหรับโมดูลอินพุตแบบอะนาล็อกของ PLC
สัญญาณต่อเนื่องนี้ช่วยให้ระบบควบคุมสามารถติดตามข้อมูลการไหลเมื่อเวลาผ่านไป คำนวณปริมาณการบริโภครวม และตรวจจับการเสื่อมสภาพของประสิทธิภาพปั๊มหรือตัวกรองอย่างค่อยเป็นค่อยไปในรูปแบบแนวโน้มที่ค่อยเป็นค่อยไป แทนที่จะตอบสนองเฉพาะเมื่อข้ามขีดจำกัดเท่านั้น
แอมพลิฟายเออร์ที่จับคู่กับ FD-P100 ได้รับการออกแบบตั้งแต่ต้นจนจบในฐานะอุปกรณ์ภาคสนามของ PLC
พลังงานจะถูกดึงมาจากแหล่งจ่ายไฟภาคสนาม 24V DC ของ PLC; ตรรกะเอาต์พุต NPN หรือ PNP จะตรงกับขั้วของบัตรอินพุต PLC โดยตรงโดยไม่ต้องใช้อะแดปเตอร์; เอาต์พุตแบบอะนาล็อกเชื่อมต่อกับช่องอินพุตแบบอะนาล็อกมาตรฐาน 4–20 mA หรือแรงดันไฟฟ้า
ไม่จำเป็นต้องใช้อุปกรณ์แปลงสัญญาณ, อินเทอร์เฟซรีเลย์, หรือขั้นตอนแอมพลิฟายเออร์ขั้นกลางระหว่างระบบ FD และ PLC
สำหรับการยืนยันกระบวนการอินเตอร์ล็อก — ซึ่งรอบการทำงานของเครื่องจักรไม่สามารถเริ่มได้จนกว่าจะยืนยันการไหลของสารหล่อเย็น — PLC จะอ่านเอาต์พุตสถานะการไหลจากแอมพลิฟายเออร์ FD เป็นอินพุตดิจิทัลมาตรฐาน
โปรแกรมเครื่องจะรอ "ยืนยันการไหล" ก่อนที่จะอนุญาตให้ดำเนินการต่อไป เช่นเดียวกับเซ็นเซอร์ภาคสนามอื่นๆ
คำถามที่ 1: FD-P100 ถูกอธิบายว่าเป็น "หัวเซ็นเซอร์" — ระบบที่สมบูรณ์ประกอบด้วยอะไรบ้าง?
FD-P100 เป็นเพียงองค์ประกอบการตรวจจับแบบอินไลน์ ระบบที่ทำงานได้อย่างสมบูรณ์ต้องจับคู่ FD-P100 กับแอมพลิฟายเออร์ Keyence ซีรีส์ FD ที่เข้ากันได้: FD-V70A (ราง DIN, เอาต์พุต NPN), FD-V70AP (ราง DIN, เอาต์พุต PNP), FD-V75A (ติดตั้งบนแผง, NPN), หรือ FD-V75AP (ติดตั้งบนแผง, PNP)
แอมพลิฟายเออร์จะให้แหล่งจ่ายไฟ 12–24V DC, ประมวลผลสัญญาณหัวเซ็นเซอร์, ขับเคลื่อนจอแสดงผล LED, สร้างเอาต์พุตสวิตชิ่ง และให้เอาต์พุตแบบอะนาล็อก
หัวเซ็นเซอร์เพียงอย่างเดียวไม่สามารถให้เอาต์พุตที่ใช้งานได้
คำถามที่ 2: ของเหลวใดบ้างที่เข้ากันได้กับ FD-P100?
ซีรีส์ FD ออกแบบมาสำหรับการตรวจสอบการไหลของของเหลวในอุตสาหกรรม รวมถึงน้ำหล่อเย็น, น้ำมันตัด, น้ำมันไฮดรอลิก และของเหลวกระบวนการทั่วไป ความเข้ากันได้กับสารเคมี, ตัวทำละลาย หรือของเหลวอุณหภูมิสูง ควรได้รับการยืนยันกับข้อมูลความเข้ากันได้ของ Keyence สำหรับวัสดุที่สัมผัสของเหลวในซีรีส์ FD ก่อนการติดตั้ง
สำหรับสารเคมีที่มีฤทธิ์กัดกร่อนสูงหรือของเหลวบริสุทธิ์พิเศษที่กังวลเรื่องการปนเปื้อนของวัสดุ ให้ยืนยันวัสดุส่วนที่สัมผัสกับของเหลวตามข้อกำหนดของของไหลในกระบวนการ
คำถามที่ 3: ตั้งค่าขีดจำกัดการไหลบนแอมพลิฟายเออร์อย่างไร?
แอมพลิฟายเออร์ FD-V70A/V75A ให้การตั้งค่าขีดจำกัดผ่านปุ่มที่แผงด้านหน้า ขณะที่ตรวจสอบค่าการไหลปัจจุบันบนจอแสดงผล LED
สามารถกำหนดค่าระดับขีดจำกัดอิสระสองระดับ (ขีดจำกัดบนและขีดจำกัดล่าง) ได้อย่างอิสระ
แอมพลิฟายเออร์ยังรองรับการสลับแบงค์ผ่านอินพุตภายนอก — PLC สามารถเลือกระหว่างชุดขีดจำกัดที่ตั้งโปรแกรมไว้ล่วงหน้าได้สูงสุดสี่ชุดโดยการสลับอินพุตแบงค์ ทำให้เซ็นเซอร์เดียวกันสามารถรองรับผลิตภัณฑ์หรือสภาวะกระบวนการหลายอย่างได้โดยไม่ต้องปรับขีดจำกัดด้วยตนเอง
คำถามที่ 4: ตัวเลขความแม่นยำของเอาต์พุตแบบอะนาล็อก 0.5% F.S. อ้างอิงถึงอะไร?
ความแม่นยำ 0.5% ของช่วงเต็มจะใช้ที่อุณหภูมิของเหลว 20°C และอุณหภูมิแวดล้อม 25°C — เงื่อนไขอ้างอิงมาตรฐานสำหรับข้อกำหนดความแม่นยำของซีรีส์ FD ของ Keyence
ที่อุณหภูมิของเหลวหรืออุณหภูมิแวดล้อมอื่นๆ ผลกระทบจากความร้อนทั้งต่อหัวเซ็นเซอร์และอิเล็กทรอนิกส์ของแอมพลิฟายเออร์ อาจทำให้เกิดความคลาดเคลื่อนที่ใหญ่ขึ้นเล็กน้อย
สำหรับการใช้งานตรวจสอบการไหลที่ต้องการความแม่นยำในช่วงอุณหภูมิที่กว้าง ให้ประเมินข้อกำหนดสัมประสิทธิ์อุณหภูมิของแอมพลิฟายเออร์และช่วงอุณหภูมิการทำงานที่คาดหวัง
คำถามที่ 5: FD-P100 สามารถตรวจจับทั้งอัตราการไหลและความดันพร้อมกันได้หรือไม่?
FD-P100 เป็นหัวเซ็นเซอร์วัดการไหล การวัดความดันต้องใช้เซ็นเซอร์วัดความดันแยกต่างหาก
การระบุ "P100" ในช่วงการไหลหมายถึงอัตราการไหลสูงสุด (100 ลิตร/นาที) แทนที่จะเป็นฟังก์ชันการวัดความดัน
สำหรับการตรวจสอบการไหลและความดันพร้อมกัน เครื่องส่งสัญญาณความดันหรือสวิตช์แยกต่างหากที่เชื่อมต่อกับ PLC เดียวกันเป็นแนวทางมาตรฐาน
