| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | ไอซี200UEX736-D |

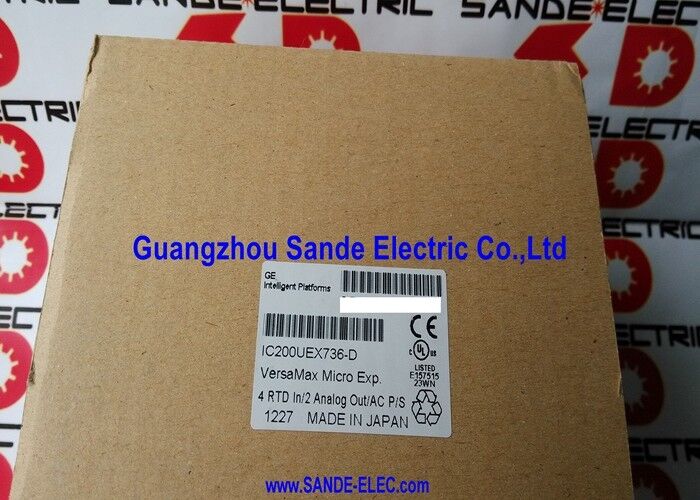

IC200UEX736-D เป็นโมดูลขยาย RTD สำหรับแพลตฟอร์ม VersaMax Micro PLC ที่ให้ความสามารถในการวัดอุณหภูมิความต้านทาน Pt100 (RTD) ควบคู่ไปกับเอาต์พุตอะนาล็อก 2 ตัว ทั้งหมดนี้อยู่ในรูปแบบโมดูลส่วนขยายแบบ snap-on ขนาดกะทัดรัดซึ่งเป็นคุณลักษณะเฉพาะของกลุ่มผลิตภัณฑ์ VersaMax Micro
เซ็นเซอร์ Pt100 RTD เป็นมาตรฐานในการวัดอุณหภูมิในกระบวนการอุตสาหกรรม พบได้ในทุกภาคส่วน ตั้งแต่การแปรรูปอาหาร โรงงานเคมี ไปจนถึงระบบ HVAC การกำหนด Pt100 หมายความว่าเซ็นเซอร์มีความต้านทานปกติที่ 100 โอห์มที่ 0°C โดยมีความต้านทานเพิ่มขึ้นเป็นเส้นตรงกับอุณหภูมิ IC200UEX736-D อ่านการเปลี่ยนแปลงความต้านทานนี้แล้วแปลงเป็นค่าอุณหภูมิที่สามารถเข้าถึงได้ในโปรแกรม VersaMax Micro PLC
ช่วงอุณหภูมิที่ครอบคลุม — −100°C ถึง +600°C — ครอบคลุมข้อกำหนดการวัดอุณหภูมิกระบวนการอุตสาหกรรมมาตรฐานส่วนใหญ่ การใช้งานที่อุณหภูมิต่ำ เช่น ห้องเย็น การตรวจสอบกระบวนการแช่แข็ง และระบบทำความเย็น ครอบคลุมอยู่ที่ส่วนล่างสุด การใช้งานที่อุณหภูมิสูง เช่น การตรวจสอบเตาเผา กระบวนการบำบัดความร้อน และอุณหภูมิของระบบไอน้ำ จะถูกครอบคลุมไปจนถึงช่วงบนสุดของช่วง
ส่วนเอาต์พุตสองเอาต์พุตให้เอาต์พุตอะนาล็อกทั้งแรงดันและกระแส เอาต์พุตแรงดันไฟฟ้าจะขับเคลื่อนอินพุตเซ็ตพอยต์แบบอะนาล็อกบนตัวควบคุมความเร็ว อินพุตเซ็ตพอยต์อุณหภูมิบนเครื่องทำความร้อนแบบสัดส่วน หรืออุปกรณ์กระบวนการอินพุตแรงดันไฟฟ้าใดๆ เอาต์พุตกระแส (โดยทั่วไปคือ 4–20mA) ใช้กับอุปกรณ์ลูปกระแสมาตรฐานทางอุตสาหกรรม เช่น วาล์วสัดส่วน ไดรฟ์แบบปรับความเร็วได้ และตัวส่งสัญญาณกระบวนการ โดยที่การป้องกันข้อผิดพลาดด้านความต้านทานของสายเคเบิลของลูปปัจจุบันให้การส่งสัญญาณที่เชื่อถือได้ในระยะทางเดินสายที่ยาวขึ้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | ไอซี200UEX736-D |
| การแก้ไข | ดี |
| ประเภท RTD | พอต100 |
| ช่วงอุณหภูมิ | -100 ถึง +600°C / -150 ถึง +1050°F |
| สายไฟ RTD | 2 สาย / 3 สาย |
| เอาท์พุทแบบอะนาล็อก | 2 (แรงดัน + กระแส) |
| แพลตฟอร์ม | เวอร์ซาแม็กซ์ ไมโคร |
IC200UEX736-D รองรับการเชื่อมต่อ Pt100 RTD ทั้งแบบ 2 สายและ 3 สาย:
2 สาย:เซ็นเซอร์เชื่อมต่อผ่านสายไฟสองเส้น ความต้านทานของสายเคเบิลจะเพิ่มความต้านทานของเซ็นเซอร์ที่วัดได้โดยตรง ทำให้เกิดข้อผิดพลาดในการอ่านอุณหภูมิตามสัดส่วนของความยาวและความต้านทานของสายเคเบิล เหมาะสำหรับการเดินสายสั้นซึ่งข้อกำหนดด้านความแม่นยำในการวัดทำให้เกิดข้อผิดพลาดนี้
3 สาย:สายที่สามช่วยให้โมดูลสามารถวัดและชดเชยความต้านทานของสายเคเบิลได้ สายที่สามเดินตามเส้นทางเดียวกันกับสายสัญญาณ โดยวัดความต้านทานของสายเคเบิล และโมดูลจะลบค่านี้ออกจากการวัดความต้านทานรวม สิ่งนี้จะช่วยลดข้อผิดพลาดด้านความต้านทานของสายเคเบิลได้อย่างมาก ทำให้สายไฟแบบ 3 เส้นเหมาะสำหรับการเดินสายเคเบิลที่ยาวขึ้น โดยที่สายไฟแบบ 2 เส้นจะทำให้เกิดการชดเชยการอ่านอุณหภูมิที่ยอมรับไม่ได้
คำถามที่ 1: มีโมดูล IC200UEX736-D จำนวนเท่าใดที่สามารถเชื่อมต่อกับ VersaMax Micro PLC หนึ่งเครื่องได้
แพลตฟอร์ม VersaMax Micro รองรับโมดูลส่วนขยายได้สูงสุด 4 โมดูล IC200UEX736-D นับเป็นโมดูลส่วนขยายหนึ่งโมดูล หากจำเป็นต้องมีการขยาย RTD ควบคู่ไปกับส่วนขยายประเภทอื่นๆ (I/O แบบแยก, I/O แบบอะนาล็อก) โมดูลส่วนขยายทั้งหมดจะใช้ร่วมกันสูงสุด 4 โมดูล วางแผนการกำหนดค่าส่วนขยายภายในขีดจำกัดนี้ก่อนที่จะระบุประเภทโมดูลส่วนขยายหลายประเภท
คำถามที่ 2: IC200UEX736-D มีความแม่นยำ Pt100 เท่าใด
ความแม่นยำในการวัด Pt100 RTD ในทางปฏิบัติขึ้นอยู่กับความละเอียด ADC ของโมดูล คลาส RTD (DIN คลาส A หรือคลาส B) และคุณภาพของสายเคเบิล ตัวเลือกการเดินสายแบบ 3 สายช่วยลดข้อผิดพลาดด้านความต้านทานของสายเคเบิล สายไฟ 2 เส้นเพิ่มข้อผิดพลาดด้านความต้านทานของสายเคเบิลตามสัดส่วนความยาวของสายเคเบิล ใช้เซ็นเซอร์คลาส A Pt100 และสายไฟแบบ 3 เส้นเพื่อความแม่นยำสูงสุดในการใช้งานการวัดอุณหภูมิที่มีความต้องการสูง
คำถามที่ 3: IC200UEX736-D สามารถวัด Pt1000 หรือ Ni100 RTD หรือเฉพาะ Pt100 ได้หรือไม่
มีการระบุ IC200UEX736-D สำหรับเซ็นเซอร์ Pt100 RTD Pt1000 และ Ni100 RTD มีลักษณะความต้านทานที่แตกต่างกัน และเข้ากันไม่ได้กับโมดูลที่ปรับเทียบสำหรับ Pt100 สำหรับ Pt1000 หรือ RTD ประเภทอื่นๆ ให้ตรวจสอบว่าแพลตฟอร์ม VersaMax Micro มีโมดูลส่วนขยายทางเลือกที่รองรับประเภทเซ็นเซอร์ที่ต้องการหรือไม่
คำถามที่ 4: ต้องใช้สายเชื่อมต่อใดในการต่อ IC200UEX736-D เข้ากับ VersaMax Micro PLC
โมดูลส่วนขยาย VersaMax Micro เชื่อมต่อกับหน่วย PLC พื้นฐานผ่านสายเคเบิลขยายแบบสั้นที่มาพร้อมกับโมดูล (โดยทั่วไปคือ IC200CBL501 หรือเทียบเท่า) สายเคเบิลเชื่อมต่อโมดูลส่วนขยายเข้ากับโมดูลสุดท้ายในห่วงโซ่ส่วนขยายหรือเข้ากับพอร์ตขยายของ PLC ฐานโดยตรง ตรวจสอบหมายเลขชิ้นส่วนสายเคเบิลจากเอกสารประกอบของโมดูล
คำถามที่ 5: IC200UEX736-D มาจากไหน
ผ่านการจัดหาผลิตภัณฑ์โซลูชั่นระบบอัตโนมัติของ Emerson (เดิมชื่อ GE Fanuc) และผ่านตลาดหลังการขาย VersaMax Micro - ผู้จัดจำหน่ายระบบอัตโนมัติทางอุตสาหกรรมและซัพพลายเออร์ส่วนเกินที่ได้รับการทดสอบ การแก้ไข -D ระบุการสร้างฮาร์ดแวร์ ยืนยันการแก้ไข D โดยเฉพาะจากโมดูลที่ติดตั้ง หากจำเป็นต้องมีการจับคู่การแก้ไขสำหรับการเปลี่ยนการติดตั้งที่ได้รับการรับรอง
