| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | BENTLY |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 330901-00-05-02-00 |

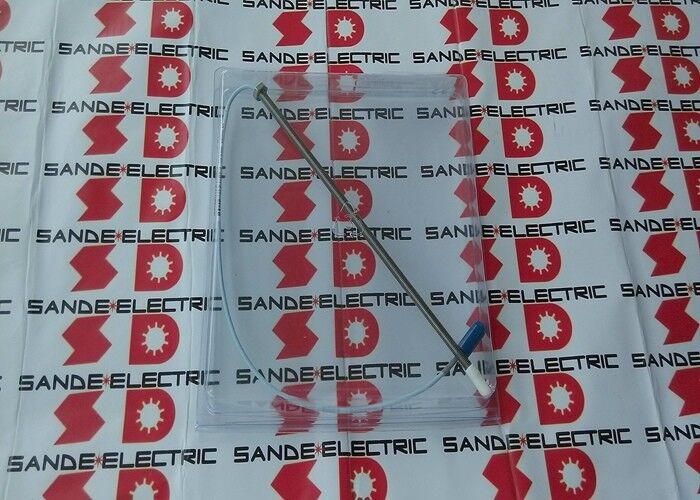

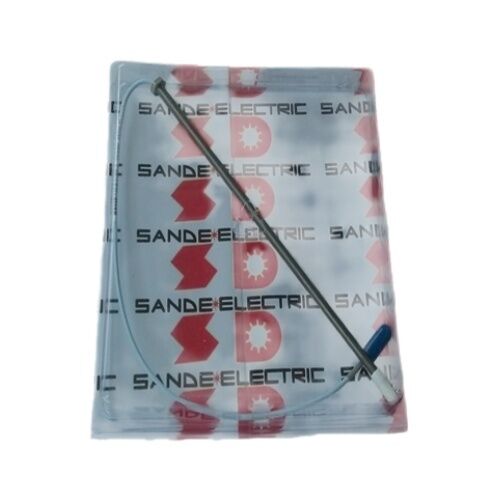

รายการเบนท์ลี่ เนวาดา 330901-00-05-02-00เป็นการตั้งค่ากระเป๋าขนาดเล็ก 0.5 นิ้วของ 3300 XL NSv ซีรี่ย์สัญจรใกล้ชิด หน่วยแปลงกระแสไฟฟ้า eddy สําหรับการวัดที่ไม่ติดต่อของการเคลื่อนที่ radial shaft ในเครื่องจักรหมุน
ปลายโซนด์สร้างสนามไฟฟ้าที่ถูกรบกวนโดยพื้นผิวเชิงไฟฟ้าที่นําไฟฟ้าผ่านใกล้เคียง; การรบกวนที่แปลงเป็นความกระแสไฟฟ้าโดย 3300 NSv proximeter,ให้สัญญาณ DC ต่อเนื่องสัดส่วนกับช่องว่างระหว่างปลายซอนด์และแกน.
ระบบ 3300 XL NSv เป็นพลาตฟอร์มแอนดัสเซอร์ใกล้ชิดของ Bently Nevada ที่ใช้ในทูไบน์ เครื่องปั่น เครื่องปั่นและเครื่องจักรหมุนอื่น ๆ ที่ต้องการการติดตามการสั่นสะเทือนของหม้อและตําแหน่งในการติดตามสภาพการป้องกันและควบคุมกระบวนการ
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
ความยาวกระเป๋าขนาดเล็ก 0.5 นิ้วของ -00-05 การปรับปรุงโดยเฉพาะเจาะจงสําหรับการติดตั้งที่ความลึกของหลุมการติดตั้งจํากัด,อุปกรณ์ที่มีความสว่างทางรัศมีจํากัดรอบตัวเครื่องสํารวจ หรือตําแหน่งการปรับปรุงหลังเมื่ออุปกรณ์เดิมใช้การออกแบบเครื่องสํารวจที่สั้นกว่า
ช่องที่ไม่มีเส้นใย ขนาด 0.0 นิ้ว (คํากด 00) หมายถึงส่วนที่มีเส้นใยขยายออกไปจากปลายของซอนด์การยกระดับการใช้งานได้สูงสุดในช่องทางเส้นใยเบา โดยไม่เสียความลึกในส่วนที่ไม่มีเส้นใย.
| ปริมาตร | มูลค่า |
|---|---|
| สาย | 1/4-28 UNF (ไม่มีเกราะ) |
| ความยาวที่ไม่มีเส้น | 00.0 นิ้ว |
| ความยาวของคดี | 0.5 นิ้ว |
| เครื่องเชื่อม | มินิ โคอาเซียล คลิกล็อค (เคเบิลมาตรฐาน) |
| วัตถุคดี | สแตนเลส AISI 304 |
| สื่อแนะนํา | PPS (polyphenylene sulfide) |
| ความคับกันของเคเบิล | 75 Ω โคอาเซียล |
| การปิดเคเบิล | FEP |
| ความรู้สึก | 200 mV/มิล (7.87 V/mm) |
| การตอบสนองความถี่ | DC ถึง 10 kHz |
| อุณหภูมิการทํางาน | -52°C ถึง +177°C |
| ความต้านทาน DC (สาย) | 4.0 ± 0.5 Ω (0.5m) |
| การติดต่อเส้นขนานสูงสุด | 00.375 นิ้ว |
| ทอร์คที่แนะนํา | 5.1 N·m (45 in·lb) |
| ระบบที่เข้ากันได้ | 3300 XL NSv |
| การอนุมัติ | หลักฐาน (ตัวเลือก 00) |
โซน 330901-00-05-02-00 เป็นองค์ประกอบหนึ่งของระบบแปรแปลงความใกล้ชิดสามองค์ประกอบ: โซนเอง, สายขยายเชื่อมโซนกับ proximitor,และ 3300 XL NSv proximitor (โมดูลปรับอากาศ).
โซนด์จะสร้างสนามกระแสไฟฟ้า ระบบขยายสายส่งสัญญาณ RFและตัวตรวจใกล้เปลี่ยนสัญญาณ RF ที่ขึ้นอยู่กับช่องว่างเป็นไฟฟ้าออกแบบ DC ที่ปรับขนาด โดยทั่วไป -18V ที่ช่องว่างที่ไกลและเปลี่ยนแปลงไปทาง -1V เมื่อหม้อเข้าใกล้ปลาย sonda.
สถาปัตยกรรมกระจายนี้แยกจุดวัด (probe) จากอิเล็กทรอนิกส์ (proximitor)
โซนด์ไม่มีอุปกรณ์อิเล็กทรอนิกส์ที่ใช้อยู่ ✅มีแค่โค้ลและเครือข่ายการปรับที่ทําให้โซนด์ทํางานในระยะ -52 °C ถึง +177 °C ซึ่งจะทําลายวงจรครึ่งตัว
เครื่องตรวจจับใกล้ชิดติดตั้งไว้ในที่เย็นและเข้าถึงได้ง่ายกว่าของแผ่นห่างจากสภาพแวดล้อมความร้อนและการสั่นสะเทือนของกล่องเครื่อง
ระบบ 3300 XL NSv ของเบนตลี่เนวาดา เป็นระบบที่เข้ากันได้แบบย้อนหลัง กับสายต่อและเครื่องประกอบทําให้ 330901-00-05-02-00 สามารถแลกเปลี่ยนกันได้โดยตรงกับซอนด์ซีรีย์ 330901 ก่อนหน้านี้ในอุปกรณ์ที่มีอยู่.
คอนเนกเตอร์โคเอชชียลขนาดเล็ก ClickLoc (ตัวเลือก 02) ตรงกับคอนเนกเตอร์เคเบิล 3300 XL มาตรฐาน ทําให้สามารถเปลี่ยนโซนด์ได้โดยไม่ต้องปรับเปลี่ยนการประกอบเคเบิลสนาม
ความยาวของเคส 0.5 นิ้วกําหนดความลึกของซอนด์ทางกายภาพจากพื้นผิวกระเป๋าเครื่องจนถึงปลายซอนด์. เมื่อเชือดเต็มเข้าไปในประตูซอนด์ด้วยเชือด 1/4-28 UNF, 0.5 นิ้วกรอบตําแหน่งปลาย sonda 0.5 นิ้วล่างจากพื้นผิวการติดตั้งที่เหมาะสมสําหรับความลึกของ shaft bore ที่ตรงกับมิตินี้
ไม่เหมือนกับตัวแปรซอนด์ที่ยาวกว่าที่ใช้ในการบรรลุหลุมในสถานที่ที่ซึมลึก กรอบขนาด 0.5 นิ้วสําหรับการวัดที่ใกล้กับพื้นผิวกระเป๋า
ทอร์คการติดตั้งที่แนะนําคือ 5.1 N·m (45 in·lb) โดยมีอัตราขั้นสูงสุด 7.3 N·m (65 in·lb)
การเกินแรงหมุนแรงสูงสุดอาจทําให้เส้นยางบิดหรือเสียหายต่อปลายซอนด์ PPSโดยเฉพาะอย่างยิ่งที่สําคัญ เนื่องจากวัสดุ PPS ของปลายของ.
ปริมณฑล O-ring Viton ที่ตัวเครื่องสํารวจให้การปริมณฑลเชิงบวกกับน้ํามันและของเหลวในกระบวนการที่ท่าเรือสํารวจ; ตรวจสอบสภาพของ O-ring ก่อนการติดตั้งและเปลี่ยนถ้าแตกหรือบิด.
ช่องว่างการทํางานที่ดีที่สุดระหว่างปลายซอนด์และแกนสําหรับระบบ 3300 NSv เป็นประมาณ 2 mm (80 mils)
ในช่องว่างนี้ ระบบทํางานใกล้ศูนย์กลางของช่วงเส้นตรงของมัน ให้ความละเอียดสูงสุดและลดความรู้สึกต่อความผิดพลาดช่องว่างจากการขยายความร้อนหรือการปรับตัวของ shaft ให้น้อยที่สุด
ช่องว่างถูกตั้งโดยการปรับตําแหน่งแกนของโซนด์ในประตูที่ติดเชื้อ และตรวจสอบโดยการวัดความแรงดันออกแบบ DC ด้วยแกนที่หยุดอยู่
Q1: ช่องว่างการทํางานที่ดีที่สุดสําหรับ 330901-00-05-02-00 คืออะไร และผมตั้งมันอย่างไร?
ระบบ 3300 NSv ได้รับการปรับขนาดสําหรับช่องว่างนามิเนมัลประมาณ 2 มิลลิเมตร (80 มิลลิส)ปรับโซนด์ด้วยแนวแกน จนกระทั่งความแรงดันออกแบบ DC จากตัวจับใกล้เคียงอ่านประมาณ −10V (จุดกลางของช่วงเส้นตรง −18V ถึง −2V สําหรับระบบ 3300 NSv).
นี่คือตําแหน่งของ shaft ที่กลางของระยะการวัดเส้นตรงของ sondaล็อคสัญจรในตําแหน่งนี้ด้วยลูกหมึกล็อคและยืนยันช่องว่างอยู่ในรายละเอียดการใช้งานความแรงกดออกของ proximitor เป็นจุดอ้างอิง.
Q2: 330901-00-05-02-00 สามารถใช้ได้หรือไม่ โดยไม่มีสายต่อต่อ
เครื่องเชื่อมคลิกล็อค (ClickLoc mini coaxial connector) (ตัวเลือกที่ 02) ของเครื่องตรวจจับเชื่อมต่อกับสายขยาย 3300 XL NSv มาตรฐาน ซึ่งต่อมาเชื่อมต่อกับเครื่องตรวจจับ
ขณะที่สามารถเชื่อมต่อซอนด์กับ proximitor โดยไม่ต้องใช้สายขยายในการทดสอบบนเตียง แต่ระบบที่ปรับขนาดถูกออกแบบและมีลักษณะด้วยความขัดแย้งสายเคเบิลเฉพาะเจาะจง
ไม่ใช้สายขยาย หรือสายที่ไม่ตรงกับ เบนท์ลี่ เนวาดา 3300 XL จะส่งผลกระทบต่อความรู้สึกของระบบ และระยะทางเส้นตรงใช้สายขยาย Bently Nevada 3300 XL ถูกต้องเสมอสําหรับการติดตั้งสนาม.
Q3: การอนุมัติถูกระบุเป็นตัวเลือก 00 (มาตรฐาน) ว่านี่จะปิดการติดตั้งในพื้นที่อันตรายหรือไม่
การรับรองแบบมาตรฐาน (ตัวเลือก 00) หมายถึงตัวแปรซอนด์นี้ไม่ได้มีการรับรอง ATEX, IECEx หรือการรับรองพื้นที่อันตรายอื่น ๆ เพิ่มเติมที่ตัวแปร 05 ให้อุปกรณ์ในพื้นที่อันตรายระดับ (บรรยากาศที่มีความระเบิด), แขวงก๊าซหรือฝุ่นที่เผาไหม้) จําเป็นต้องมีตัวแบบที่สํารวจได้รับการอนุมัติจากหน่วยงาน
สําหรับห้องเครื่องจักรที่ไม่อันตราย ตัวเลือกแบบ 00 เหมาะสมและครอบคลุมการใช้งานอุตสาหกรรมทั่วไปโดยไม่จํากัด
Q4: มีความแตกต่างระหว่าง 330901 "NSv" และ 330900 ซีรีย์ที่เก่ากว่า?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
330901 NSv ซีรี่ย์ใช้เส้น UNF 1/4-28 และเครื่องเชื่อม ClickLoc เหมือน 330900 ซีรีย์ ทําให้การปรับปรุงร่างกายเรียบง่ายแต่ระบบ NSv ของ proximitors และสายต่อเติม ควรใช้กับ NSv โซนด์เพื่อรักษาความแม่นยําการปรับ.
การผสมซอนด์ NSv กับตัวประกอบที่ไม่ใช่ NSv อาจทําให้เกิดการปรับระดับออฟเฟส
คําถามที่ 5: ความเร็วบนพื้นผิวของ shaft ที่สูงสุดเท่าใด ที่ sonda นี้สามารถวัดได้อย่างแม่นยํา?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
โซนด์ตัวมันเองไม่มีข้อจํากัดความเร็วทางกล มันทํางานจนกว่าพื้นผิวของ shaft อยู่ภายในระยะเส้นของโซนด์
สําหรับเครื่องจักรที่ทํางานมากกว่า 10,000 รีพีเมน ความถี่ของสัญญาณสั่นที่สูงกว่านั้นอาจเข้าใกล้ความกว้างของระบบแต่ฮาร์โมนิกพื้นฐานและลําดับต่ํากว่ายังคงอยู่ในช่วงการวัด.
