| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A44L-0001-0165#150A |

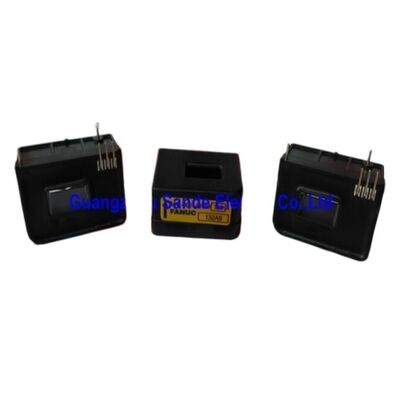

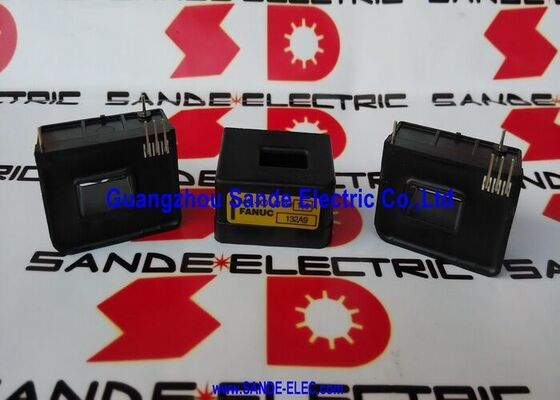

A44L-0001-0165#150A คือเซ็นเซอร์กระแส 150A ของ FANUC — เครื่องตรวจจับชนิดคอยล์ที่ใช้วัดกระแสเฟสของมอเตอร์ตามจริงที่ไหลในเซอร์โวหรือแอมพลิฟายเออร์สปินเดิลของ FANUC ส่วนต่อท้าย #150A ระบุพิกัดกระแส: เซ็นเซอร์นี้ได้รับการออกแบบให้วัดกระแสได้อย่างแม่นยำสูงถึง 150A RMS ซึ่งสอดคล้องกับช่วงปัจจุบันของคลาสแอมพลิฟายเออร์เซอร์โวหรือสปินเดิลเฉพาะที่ต้องใช้เซ็นเซอร์นี้
ในระบบขับเคลื่อนเซอร์โวหรือสปินเดิลของ FANUC การควบคุมกระแสแบบวงปิดของชุดขับเคลื่อนจะขึ้นอยู่กับการวัดกระแสของมอเตอร์แบบเรียลไทม์ที่แม่นยำ เซ็นเซอร์ปัจจุบันอยู่ในวงจรไฟฟ้า — สายเคเบิลเฟสมอเตอร์ผ่านแกนโทรอยด์ของเซ็นเซอร์ และเซ็นเซอร์จะส่งสัญญาณตามสัดส่วนไปยังวงจรป้อนกลับกระแสของไดรฟ์ สัญญาณนี้จะบอกแอมพลิฟายเออร์อย่างชัดเจนว่ามีกระแสไฟฟ้าไหลไปยังมอเตอร์เท่าใดในแต่ละช่วงเวลา อัลกอริธึมควบคุมเซอร์โวใช้การวัดนี้เพื่อควบคุมแรงบิดด้วยความแม่นยำที่จำเป็นสำหรับการเคลื่อนที่ของแกน CNC และการควบคุมความเร็วแกนหมุน
หากเซ็นเซอร์ปัจจุบันทำงานล้มเหลวหรืออ่านไม่ถูกต้อง เครื่องขยายเสียงจะไม่สามารถปิดลูปควบคุมปัจจุบันได้อย่างถูกต้อง โดยทั่วไปผลลัพธ์ที่ได้คือสัญญาณเตือนกระแสเกิน — ตัวขับจะทริปด้วยการอ่านค่ากระแสปลอมซึ่งปรากฏเป็นกระแสเกิน หรือกระแสจริงกลายเป็นกระแสที่ไม่มีการควบคุมและเป็นกระแสเกินอย่างแท้จริง โหมดความล้มเหลวขึ้นอยู่กับว่าเซ็นเซอร์อ่านค่าเป็นศูนย์ (ความล้มเหลวของวงจรเปิด) หรือค่าที่ผิดปกติ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A44L-0001-0165#150A |
| พิมพ์ | เซ็นเซอร์กระแส (คอยล์/หม้อแปลง) |
| เรตติ้งปัจจุบัน | 150A |
| แอปพลิเคชัน | กระแสตอบรับปัจจุบันของเซอร์โวและสปินเดิลแอมพลิฟายเออร์ |
| การให้คะแนนที่มีอยู่ | 50A ถึง 600A (ส่วนต่อท้ายเลือกเรตติ้ง) |
| ชุด | A44L-0001-0165 |
| ต้นทาง | ญี่ปุ่น |
ส่วนต่อท้าย #150A ไม่ได้กำหนดไว้เอง — อัตรากระแสไฟจะต้องตรงกับโมดูลแอมพลิฟายเออร์เฉพาะที่เซ็นเซอร์ทำหน้าที่ เครื่องขยายสัญญาณเซอร์โวและสปินเดิลของ FANUC แต่ละรุ่นมีพิกัดกระแสที่กำหนดไว้ และต้องระบุเซ็นเซอร์กระแสสำหรับพิกัดนั้น เซ็นเซอร์ที่ได้รับการจัดอันดับต่ำกว่าเอาท์พุตกระแสสูงสุดของแอมพลิฟายเออร์อาจถูกผลักดันให้อิ่มตัวหรือเสียหาย เซ็นเซอร์ที่ได้รับการจัดอันดับสูงกว่ากระแสไฟฟ้าจริงอย่างมากจะให้ความละเอียดของสัญญาณน้อยลงตามสัดส่วน
การให้คะแนนที่มีอยู่ในกลุ่มผลิตภัณฑ์ A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A และ 600A ยืนยันพิกัดที่ต้องการจากคู่มือการบำรุงรักษาเครื่องขยายเสียง FANUC หรือจากฉลากบนเซนเซอร์ที่ติดตั้งก่อนสั่งซื้อการเปลี่ยน
คำถามที่ 1: เซ็นเซอร์ปัจจุบันที่ล้มเหลวได้รับการวินิจฉัยในระบบขับเคลื่อนของ FANUC อย่างไร
เซ็นเซอร์กระแสที่ล้มเหลวมักจะสร้างสัญญาณเตือนกระแสเกินซึ่งจะปรากฏขึ้นทันทีเมื่อมีการจ่ายพลังงานของไดรฟ์ ก่อนที่กระแสไฟฟ้าที่สำคัญจะไหลได้จริง หรือสร้างแกน/สปินเดิลที่ทำงานผิดปกติและไม่สามารถรักษาความเร็วได้ ตรวจสอบเซ็นเซอร์ทางกายภาพเพื่อหารอยแตกร้าว รอยไหม้ หรือความเสียหายทางกล แทนที่ด้วยเซ็นเซอร์ที่ทราบดีซึ่งมีพิกัดกระแสเดียวกันกับการทดสอบขั้นสุดท้าย หากสัญญาณเตือนกระแสเกินหายไปพร้อมกับเซนเซอร์ที่เปลี่ยน แสดงว่าต้นฉบับทำงานล้มเหลว
คำถามที่ 2: A44L-0001-0165#150A สามารถถูกแทนที่ด้วยเซ็นเซอร์ที่มีพิกัดกระแสไฟต่างกันได้หรือไม่
ไม่ อัตรากระแสไฟจะต้องตรงกับข้อกำหนดของเครื่องขยายเสียง เซ็นเซอร์ 200A ในตำแหน่งแอมพลิฟายเออร์ 150A จะทำงานที่ระดับสัญญาณลดลงและอาจให้ความละเอียดป้อนกลับที่ไม่เพียงพอ เซ็นเซอร์ 100A ในตำแหน่งแอมพลิฟายเออร์ 150A จะอิ่มตัวที่กระแสสูงสุดของแอมพลิฟายเออร์ ใช้พิกัดกระแสที่แน่นอนที่ระบุไว้สำหรับแอมพลิฟายเออร์ที่ติดตั้งเสมอ
คำถามที่ 3: A44L-0001-0165 เป็นเซ็นเซอร์ Hall effect หรือหม้อแปลงกระแสไฟฟ้าหรือไม่
A44L-0001-0165 ได้รับการอธิบายว่าเป็นเครื่องตรวจจับกระแสไฟฟ้าแบบคอยล์ ซึ่งเป็นรูปแบบของหม้อแปลงกระแส สายเคเบิลเฟสมอเตอร์ผ่านแกนทอรอยด์ และเซ็นเซอร์จะส่งสัญญาณตามสัดส่วนผ่านการเหนี่ยวนำ โดยทั่วไปเซ็นเซอร์กระแสฮอลเอฟเฟกต์จะอธิบายเอาต์พุตว่าเป็นสัญญาณที่แม่นยำ DC (สามารถวัด DC และกระแส AC ได้) ในขณะที่เครื่องตรวจจับที่ใช้หม้อแปลงจะวัดกระแสมอเตอร์ AC — เหมาะสำหรับกระแสเฟสของมอเตอร์ AC ในเซอร์โวและแอมพลิฟายเออร์สปินเดิลของ FANUC
คำถามที่ 4: ซีรีส์ A44L-0001-0165 และซีรีส์เซ็นเซอร์กระแสไฟฟ้า FANUC อื่นๆ มีความแตกต่างกันหรือไม่?
ใช่. FANUC ใช้เซ็นเซอร์กระแสหลายซีรีย์ในรุ่นไดรฟ์ A44L-0001-0165 เป็นซีรีส์เซ็นเซอร์สำหรับตระกูลแอมพลิฟายเออร์เฉพาะ — ซีรีส์เซ็นเซอร์อื่นๆ (หมายเลข A44L ที่แตกต่างกัน) อาจมีลักษณะทางกายภาพที่คล้ายคลึงกัน แต่มีลักษณะเอาต์พุตหรือการจัดวางที่แตกต่างกัน ยืนยันหมายเลขชิ้นส่วนที่สมบูรณ์ของเซ็นเซอร์ที่ติดตั้งก่อนสั่งเปลี่ยน
คำถามที่ 5: A44L-0001-0165#150A มาจากไหน
ผ่านการขายส่วนประกอบขับเคลื่อนของ FANUC — ตัวแทนจำหน่ายชิ้นส่วนเครื่องขยายเสียง FANUC ผู้เชี่ยวชาญด้านการซ่อมแซม และซัพพลายเออร์ส่วนเกินที่ได้รับการทดสอบ ซีรีส์ A44L-0001-0165 ที่มีพิกัดกระแสหลายรายการเป็นรายการทดแทนมาตรฐานในหลังการขายเซอร์โวและสปินเดิลไดรฟ์ของ FANUC ระบุส่วนต่อท้าย #150A — ระดับปัจจุบันเป็นตัวกำหนดการเลือก
