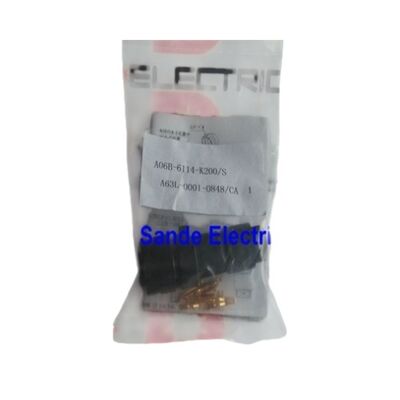

ขั้วต่อด้านเอ็นโค้ดเดอร์ FANUC A06B-6114-K200S / A63L-0001-0848CA

10 พิน | เข้าตรง | ปลั๊กป้อนกลับมอเตอร์ | ใช้ได้กับเซอร์โวมอเตอร์ Alpha i Series

ขั้วต่อที่ทำให้วงจรป้อนกลับสมบูรณ์

ระบบเซอร์โว CNC ของ FANUC ทุกระบบต้องอาศัยการสื่อสารที่ต่อเนื่องไม่ขาดตอน: จากคอนโทรลเลอร์ CNC, ผ่านแอมพลิฟายเออร์เซอร์โว, ลงสายเคเบิลเอ็นโค้ดเดอร์, และเข้าสู่พัลส์โค้ดเดอร์ในตัวมอเตอร์ การสื่อสารนั้นจะเชื่อถือได้เท่ากับจุดเชื่อมต่อทางกายภาพที่อ่อนแอที่สุดเท่านั้น A06B-6114-K200S ซึ่งอ้างอิงภายใต้หมายเลขส่วนประกอบ FANUC A63L-0001-0848CA คือปลั๊กขั้วต่อด้านเอ็นโค้ดเดอร์ที่ทำหน้าที่เป็นอินเทอร์เฟซที่สำคัญระหว่างสายเคเบิลป้อนกลับเอ็นโค้ดเดอร์และเซอร์โวมอเตอร์

นี่คือขั้วต่อที่มักเสียหายระหว่างการบำรุงรักษา, เกิดการกัดกร่อนหลังจากการสัมผัสสารหล่อเย็นเป็นเวลาหลายปี, หรือสึกหรอจากการประกอบสายเคเบิลซ้ำๆ การมีอะไหล่ที่ถูกต้องพร้อมใช้งานหมายความว่าข้อผิดพลาดในการป้อนกลับจะได้รับการแก้ไขภายในไม่กี่นาที ไม่ใช่หลายวัน

ภาพรวมผลิตภัณฑ์

CA เทียบกับ CB — สองรูปแบบ, หนึ่งวัตถุประสงค์

ตระกูล A63L-0001-0848 มีสองรูปแบบการออกสายเคเบิล รูปแบบ CA (ขั้วต่อนี้) จะออกสายเคเบิลตรงตามแนวแกนของตัวขั้วต่อ — สายเคเบิลจะวิ่งตรงออกจากหน้าปลายมอเตอร์ รูปแบบ CB จะออกที่มุม 90 องศา — สายเคเบิลจะงอออกตั้งฉากกับแกนขั้วต่อ

เครื่องจักรที่ต้องการรูปแบบใดขึ้นอยู่กับพื้นที่ว่างที่มีอยู่ที่พอร์ตเอ็นโค้ดเดอร์ของมอเตอร์ ในการติดตั้งที่จำกัดพื้นที่ซึ่งสายเคเบิลที่วิ่งตามแนวแกนจะชนกับโครงสร้างที่อยู่ติดกัน รูปแบบข้อศอก (CB) จะเป็นตัวเลือกที่ใช้งานได้จริง ในกรณีที่การเดินสายเคเบิลตามแนวแกนสะอาดและไม่มีสิ่งกีดขวาง รูปแบบ CA ตรงจะเป็นมาตรฐาน การเลือกผิดพลาดระหว่างการซ่อมแซมหมายความว่าสายเคเบิลจะอยู่ภายใต้แรงเค้นทางกลที่ตัวขั้วต่อ ซึ่งจะเร่งการเสื่อมสภาพทั้งของขั้วต่อและสายเคเบิล

สิ่งที่ขั้วต่อนี้ส่งผ่าน

การกำหนดค่า 10 พินจะส่งสัญญาณทั้งหมดที่จำเป็นสำหรับพัลส์โค้ดเดอร์ (เอ็นโค้ดเดอร์) ที่ติดตั้งในเซอร์โวมอเตอร์ FANUC Alpha i Series ซึ่งรวมถึง:

• สัญญาณป้อนกลับตำแหน่ง — ข้อมูลพัลส์ความละเอียดสูงที่บอกแอมพลิฟายเออร์เซอร์โวว่าเพลาของมอเตอร์อยู่ที่ใดตลอดเวลา
• สายไฟสำรองแบตเตอรี่ — แหล่งจ่ายไฟกระแสต่ำที่รักษาข้อมูลตำแหน่งสัมบูรณ์ในหน่วยความจำของเอ็นโค้ดเดอร์เมื่อปิดไฟหลัก (สำคัญสำหรับมอเตอร์พัลส์โค้ดเดอร์สัมบูรณ์ที่ช่วยลดความจำเป็นในการกลับไปยังจุดอ้างอิงเมื่อเปิดเครื่อง)
• สายสื่อสารอนุกรม — สำหรับโปรโตคอลอินเทอร์เฟซเอ็นโค้ดเดอร์อนุกรมของ FANUC ที่ใช้โดยพัลส์โค้ดเดอร์ Alpha i
• การเชื่อมต่อชีลด์/กราวด์ — จำเป็นสำหรับการป้องกันสัญญาณรบกวน เนื่องจากสายสัญญาณเหล่านี้วิ่งขนานไปกับสายไฟมอเตอร์กำลังสูงในช่องร้อยสายเดียวกัน

หน้าสัมผัสทั้ง 10 จุดต้องสะอาด แนบสนิท และยึดแน่นทางกลไก พินที่สึกกร่อนเพียงจุดเดียวหรือหน้าสัมผัสที่หลุดออกสามารถทำให้เกิดสัญญาณเตือนเอ็นโค้ดเดอร์, การป้อนกลับตำแหน่งที่ผิดปกติ, หรือการสูญเสียแกนควบคุมทั้งหมด — และการแสดงข้อผิดพลาดมักจะเกิดขึ้นเป็นครั้งคราว ทำให้ขั้วต่อที่ทำงานไม่สมบูรณ์เป็นหนึ่งในข้อผิดพลาดที่วินิจฉัยได้ยากที่สุด

เซอร์โวมอเตอร์และระบบที่เข้ากันได้

ขั้วต่อ A06B-6114-K200S ออกแบบมาสำหรับการเชื่อมต่อเอ็นโค้ดเดอร์เซอร์โวมอเตอร์ AC FANUC Alpha i Series ตามที่ระบุไว้ในคู่มืออธิบายเซอร์โวมอเตอร์ FANUC Beta Series และ Alpha i Series ซีรีส์มอเตอร์ที่เข้ากันได้ซึ่งพบขั้วต่อรูปแบบนี้ ได้แก่:

• เซอร์โวมอเตอร์ FANUC Alpha i Series (ตระกูล αiS และ αiF)
• เซอร์โวมอเตอร์ FANUC Beta i Series (βiS Series — โดยที่การเชื่อมต่อแกน L และ M ระบุสำหรับ A06B-6114-H304 และแอมพลิฟายเออร์ที่เกี่ยวข้อง)
• เซอร์โวมอเตอร์ FANUC ที่ใช้กับโมดูลแอมพลิฟายเออร์ SVM ซีรีส์ αi (ซีรีส์ A06B-6114)
• เซอร์โวมอเตอร์หุ่นยนต์ในคอนโทรลเลอร์หุ่นยนต์ FANUC ที่ใช้ระบบเซอร์โวพื้นฐาน FSSB

ขั้วต่อจะประกบกับชุดประกอบสายเคเบิลด้านแอมพลิฟายเออร์ที่ตรงกันผ่านกลไกเปลือกโลหะแบบล็อคมาตรฐาน ซึ่งให้ทั้งความต่อเนื่องทางไฟฟ้าและการยึดเกาะทางกลเพื่อป้องกันการถอดออกโดยไม่ได้ตั้งใจ

เมื่อขั้วต่อนี้ปรากฏในใบสั่งงาน

ในโรงงานผลิตที่ทำงานหนัก ขั้วต่อนี้มักจะปรากฏในสามสถานการณ์:

การเปลี่ยนสายเคเบิลตามแผน สายเคเบิลเอ็นโค้ดเดอร์มีอายุการใช้งานที่กำหนด เมื่อเปลี่ยนชุดประกอบสายเคเบิลเอ็นโค้ดเดอร์ที่เก่า ขั้วต่อด้านมอเตอร์จะมาพร้อมกับสายเคเบิล — หรือจะถูกเปลี่ยนแยกต่างหากหากตัวสายเคเบิลยังใช้งานได้แต่ปลายขั้วต่อเสียหาย

ความเสียหายจากการชนหรือความเสียหายทางกล การชนของเครื่องจักรที่ทำให้สายเคเบิลเอ็นโค้ดเดอร์ตึงเกินไปอาจทำให้ตัวขั้วต่อเสียหาย, พินหลุดเข้าไปในตัวเรือน, หรือเปลือกที่ล็อคหัก แทนที่จะเปลี่ยนสายเคเบิลทั้งหมด การเปลี่ยนเฉพาะขั้วต่อปลายมอเตอร์และทำการต่อสายใหม่มักจะเป็นวิธีแก้ไขที่เร็วกว่าและถูกกว่า

การกัดกร่อนและการปนเปื้อนหน้าสัมผัส ในสภาพแวดล้อมที่มีละอองสารหล่อเย็น ขั้วต่อเอ็นโค้ดเดอร์จะสัมผัสที่ปลายมอเตอร์ เปลือกโลหะและการติดตั้งที่เหมาะสมให้การป้องกันที่มีความหมาย แต่เมื่อใช้งานไปหลายปี การปนเปื้อนหน้าสัมผัสอาจทำให้สัญญาณเสื่อมคุณภาพ การเปลี่ยนขั้วต่อจะคืนคุณภาพหน้าสัมผัสเดิม

ข้อควรทราบเกี่ยวกับอะไหล่ทดแทนและคุณภาพ

โปรโตคอลสัญญาณเอ็นโค้ดเดอร์ของ FANUC มีความละเอียดอ่อน พัลส์โค้ดเดอร์ส่งข้อมูลอนุกรมด้วยความถี่สูง และความต้านทานหน้าสัมผัสที่เพิ่มขึ้น, ความจุที่เพิ่มขึ้นจากเปลือกขั้วต่อที่มีชีลด์ไม่ดี, หรือความไม่เข้ากันของมิติที่ทำให้เกิดการขยับที่ส่วนต่อประสานหน้าสัมผัส จะทำให้ความสมบูรณ์ของสัญญาณเสื่อมลง การใช้อะไหล่ทดแทนที่เข้ากันได้ทางมิติแต่ด้อยกว่าทางไฟฟ้าอาจดูเหมือนใช้งานได้ในตอนแรก จากนั้นจึงเกิดสัญญาณเตือนเอ็นโค้ดเดอร์เป็นครั้งคราวภายใต้การขยายตัวจากความร้อน, การสั่นสะเทือน, หรือหลังจากรอบการโค้งงอหลายร้อยครั้ง

สำหรับเครื่องจักรที่ใช้ในการผลิต ต้นทุนของขั้วต่อที่ระบุถูกต้องนั้นน้อยมากเมื่อเทียบกับต้นทุนของการซ่อมแซมซ้ำหรือการหยุดทำงานของสปินเดิลโดยไม่ได้วางแผน

คำถามที่พบบ่อย

Q1: ความแตกต่างระหว่าง A06B-6114-K200S และ A06B-6114-K200E คืออะไร?

ความแตกต่างคือทิศทางการออกสายเคเบิล คำต่อท้าย S หมายถึงการออกสายเคเบิลตรง (แนวแกน) — สายเคเบิลจะวิ่งขนานกับแกนขั้วต่อเมื่อออกจากปลายมอเตอร์ คำต่อท้าย E หมายถึงรูปแบบข้อศอก (90 องศา) ซึ่งสายเคเบิลจะงอตั้งฉาก A63L-0001-0848CA สอดคล้องกับรูปแบบตรง เลือกตามพื้นที่ว่างที่มีอยู่ที่พอร์ตเอ็นโค้ดเดอร์ของมอเตอร์ของคุณและวิธีการเดินสายเคเบิลเอ็นโค้ดเดอร์บนเครื่องจักร

Q2: A06B-6114-K200S เป็นขั้วต่อเดียวกันที่ใช้กับเซอร์โวมอเตอร์ FANUC Alpha i ทั้งหมดหรือไม่?

ตระกูลขั้วต่อนี้ครอบคลุมมอเตอร์ Alpha i และ Beta i Series เป็นจำนวนมาก แต่ FANUC ใช้ข้อกำหนดขั้วต่อที่แตกต่างกันในแต่ละรุ่นและตระกูลมอเตอร์ ควรตรวจสอบความเข้ากันได้กับเอกสารของมอเตอร์เฉพาะของคุณหรือตัวขั้วต่อที่มีอยู่บนมอเตอร์ก่อนสั่งซื้อเสมอ สำหรับมอเตอร์ในตระกูล αiS และ βiS ที่จับคู่กับโมดูลแอมพลิฟายเออร์ซีรีส์ 6114, A06B-6114-K200S / A63L-0001-0848CA เป็นขั้วต่อป้อนกลับด้านมอเตอร์ที่ระบุไว้

Q3: สามารถต่อสายขั้วต่อนี้ใหม่ในภาคสนามได้หรือไม่ หรือต้องเปลี่ยนชุดสายเคเบิลทั้งหมด?

การต่อสายใหม่เป็นไปได้และเป็นแนวทางปฏิบัติมาตรฐานระหว่างการซ่อมแซมสายเคเบิล พินจะถูกบัดกรีหรือเข้าสายในตัวเรือนขั้วต่อ และช่างเทคนิคที่มีทักษะสามารถถอดตัวเรือน, เตรียมปลายสายเคเบิลใหม่, และต่อสายใหม่ได้ อย่างไรก็ตาม คุณภาพของการต่อสาย — โดยเฉพาะความต่อเนื่องของชีลด์และความลึกของการเข้าที่ของพิน — เป็นสิ่งสำคัญ ขั้วต่อที่ต่อสายใหม่ไม่ดีมักจะแย่กว่าข้อผิดพลาดเดิม สำหรับเครื่องจักรที่ใช้ในการผลิต การใช้สายเคเบิลที่ประกอบสำเร็จรูปแล้วหรือชุดขั้วต่อใหม่มักจะเชื่อถือได้มากกว่าการต่อสายใหม่ในภาคสนามภายใต้แรงกดดันด้านเวลา

Q4: สัญญาณเตือนเอ็นโค้ดเดอร์ FANUC ใดที่มักบ่งชี้ปัญหาขั้วต่อมากกว่าความผิดพลาดของพัลส์โค้ดเดอร์?

รูปแบบสัญญาณเตือนที่พบบ่อยที่สุดที่เกี่ยวข้องกับขั้วต่อที่ทำงานไม่สมบูรณ์คือ SV0358 (เอ็นโค้ดเดอร์ขาดการเชื่อมต่อ) หรือข้อผิดพลาดการสื่อสารที่คล้ายกันซึ่งหายไปเมื่อรีสตาร์ทเครื่องหรือเมื่อสายเคเบิลถูกขยับ สัญญาณเตือนที่ปรากฏอย่างสม่ำเสมอโดยไม่มีการเคลื่อนไหวของสายเคเบิล มีแนวโน้มที่จะบ่งชี้ถึงความล้มเหลวของพัลส์โค้ดเดอร์หรือปัญหาแบตเตอรี่ หากสัญญาณเตือนสามารถทำซ้ำได้โดยการงอสายเคเบิลใกล้กับขั้วต่อมอเตอร์ ขั้วต่อหรือปลายสายเคเบิลจะเป็นสิ่งแรกที่ต้องตรวจสอบและเปลี่ยน

Q5: ความสัมพันธ์ระหว่างหมายเลขชิ้นส่วน A06B-6114-K200S และ A63L-0001-0848CA คืออะไร?

หมายเลขทั้งสองอ้างอิงถึงขั้วต่อทางกายภาพเดียวกัน A06B-6114-K200S เป็นหมายเลขการสั่งซื้อระดับระบบของ FANUC ที่ใช้ในแคตตาล็อกอุปกรณ์เสริมแอมพลิฟายเออร์และสายเคเบิล — เป็นการรวมขั้วต่อเข้ากับบริบทในฐานะอะไหล่ที่ได้รับการอนุมัติ A63L-0001-0848CA เป็นหมายเลขชิ้นส่วน FANUC ระดับส่วนประกอบสำหรับตัวขั้วต่อเอง ซึ่งอ้างอิงถึงการระบุซีรีส์ขั้วต่อ JAE พื้นฐาน (JN2DS10SL2-R) เมื่อจัดหาจากซัพพลายเออร์หลังการขายของ FANUC หมายเลขใดหมายเลขหนึ่งจะระบุชิ้นส่วนที่ถูกต้อง แต่ควรยืนยันเสมอว่าคำต่อท้าย CA (ตรง) เทียบกับ CB (ข้อศอก) ตรงกับความต้องการในการติดตั้งของคุณ
