| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A02B-0321-B500 |

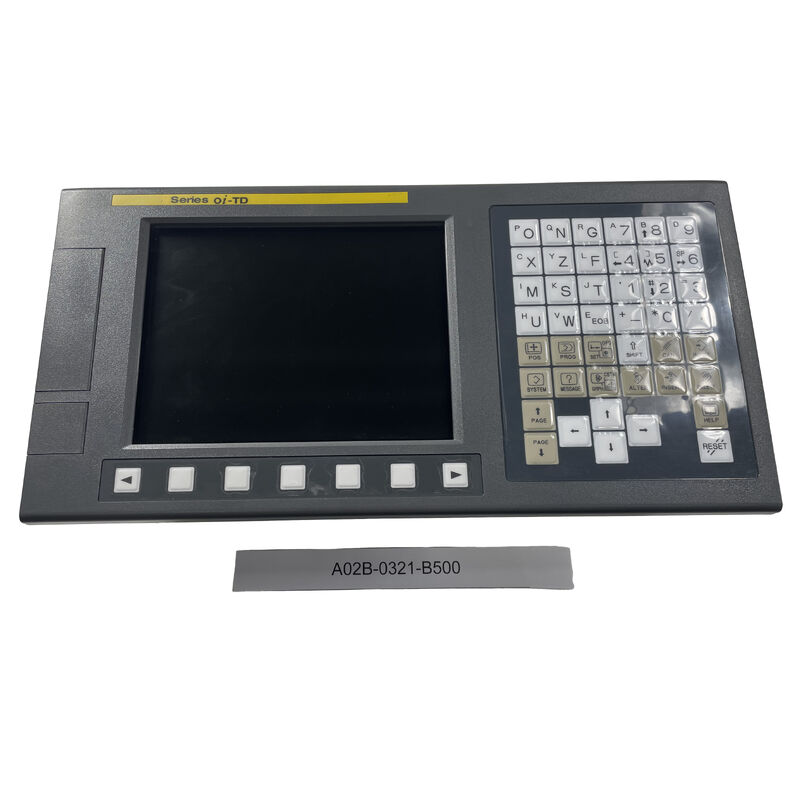

A02B-0321-B500 เป็นเครื่องควบคุม CNC ของ FANUC ที่ออกแบบมาเพื่อควบคุมแกนเครื่องมือหลักของมันคือความสามารถในการประสานงานได้ถึงสามแกนพร้อมกัน การขับเคลื่อนระบบ servo เพื่อผลิตเส้นทางการตัดแม่นยําที่กําหนดโดยโปรแกรมการแปรรูป.
เครื่องควบคุมตีความโปรแกรม G-code, ตัดแยกรูปทรงเส้นทางเครื่องมือ และส่งคําสั่งตําแหน่งไปยัง servo drive ที่เชื่อมต่อการสกัดส่วนแบบเส้นตรงและวงกลม 2 ประเภทการเคลื่อนไหว CNC หลัก. การแทรกแซงเส้นตรงขับเครื่องมือในเส้นตรงระหว่างสองจุดที่ระดับการให้อาหารที่กําหนดไว้ การแทรกแซงวงกลมขับเครื่องมือตามเส้นโค้งที่กําหนดโดยรัศมีและจุดปลายสองประเภทการเคลื่อนไหวนี้ครอบคลุมขอบเขตทั้งหมดของมาตรฐาน 2.5D เครื่องบดและหมุนโปรไฟล์
| ปริมาตร | มูลค่า |
|---|---|
| การแสดง | 8.4" LCD สี |
| แกนที่ควบคุม | สูงสุด 3 |
| ความจําโปรแกรม | 512KB |
| Override อัตราอาหาร | 0~150% ในขั้นตอน 10% |
| การสับสน | สายและวงกลม |
| ความเหมาะสมของเซอร์โว | รายการ βi (A06B-6073 / A06B-6079) |
| การเชื่อมต่อ | USB + Ethernet |
| พลัง | 24V DC |
| ขนาด | 13"H × 22"W × 10"D |
| น้ําหนัก | 4.54 กิโลกรัม |
อินเตอร์เฟซข้อมูลทั้งสองบริการความต้องการปฏิบัติการที่แตกต่างกัน
USB:การโอนโปรแกรมโดยตรงจากสติ๊กความจํา USB หรือ PC ที่เชื่อมต่อ โปรแกรมสามารถล็อด, เก็บ, หรือโอนได้โดยไม่ต้องมีพื้นฐานเครือข่ายมีประโยชน์สําหรับสภาพแวดล้อมงานที่โปรแกรมถูกเตรียมบนคอมพิวเตอร์สํานักงานและนําไปยังเครื่องบน USB drive.
อีเทอร์เน็ต:การเชื่อมต่อเครือข่ายสําหรับ DNC (Direct Numerical Control) การดําเนินงาน ̇ การถ่ายทอดโปรแกรมจากเซอร์เวอร์การจัดการโปรแกรม ̇ และสําหรับการติดตามสถานะของเครื่องทางไกลในแวดล้อมการผลิตที่มีเครื่องจักรหลายเครื่อง, การเชื่อมต่อ Ethernet ทําให้การจัดการโปรแกรมมีส่วนกลาง
ศูนย์แปรรูปตั้ง:ศูนย์แปรรูปแบบตั้ง 3 แกนใช้ A02B-0321-B500 เป็นหน่วย CNC ของมัน เครื่องควบคุมทํางานแกน X, Y และ Z ผ่านเครื่องขยาย servo รายการ βi สามตัวโปรแกรมถูกบรรจุผ่าน Ethernet จากเซอร์เวอร์ DNC, และผู้ใช้เครื่องปรับอัตราการให้อาหารระหว่างการแปรรูปครั้งแรก โดยใช้เครื่องควบคุม
เครื่องหมุน CNC (แกน Z + X + C):ศูนย์หมุนใช้ A02B-0321-B500 สําหรับการควบคุมแกน Z (ยาว), X (ข้าม) และ C (สปินด์)การแทรกซ้อนวงกลมผลิตการเปลี่ยนแปลงแบบกระชับและรัศมีในโครงการเดียว.
การปรับปรุง CNC:เครื่องมือเครื่องจักรเก่าที่มีหน่วย CNC ที่ล้มเหลวถูกปรับปรุงด้วย A02B-0321-B500 ความต้องการไฟฟ้า 24V DC, ขนาดร่างกายที่คอมแพคต์และความเหมาะสมกับซีรีส์ βi ทําให้มันเหมาะสําหรับการติดตั้งปรับปรุงหลังที่ระบบ servo ของเครื่องยังคงมีอยู่.
Q1: ความยาวโปรแกรมสูงสุดที่ A02B-0321-B500 สามารถเก็บได้ใน 512KB คือเท่าไหร่?
512KB ของความทรงจําโปรแกรม CNC เก็บหลักเกณฑ์โปรแกรมประมาณ 512,000 ตัวอักษร โปรแกรมศูนย์แปรรูปแบบที่มี 100 บล็อกของ G-code ใช้ประมาณ 1,000 ถึง 5,000 ตัวอักษร512KB สามารถรองรับโปรแกรมทั่วไป 100 ถึง 500 โปรแกรมพร้อมกัน, หรือโปรแกรมคอนทูเรอร์ที่ยาวมากหนึ่งที่โหลดผ่าน DNC เพื่อดําเนินการโดยตรงจากความจําของตัวควบคุม
Q2: A02B-0321-B500 สามารถควบคุม 4 แกนหรือมากกว่านี้ได้หรือไม่?
เครื่อง A02B-0321-B500 ได้กําหนดไว้สําหรับแกนที่ควบคุมได้สูงสุดถึง 3 แกน การเพิ่มแกนที่ 4 ต้องการตัวแปร CNC controller ที่ได้รับการกําหนดสําหรับช่องแกนเพิ่มเติม หากเครื่องต้องการแกนที่ 4 หรือ 5ตรวจสอบจํานวนแกนของตัวแปร A02B โดยเฉพาะ ก่อนสั่ง.
Q3: A02B-0321-B500 รองรับชนิด Encoder อะไร?
เครื่องควบคุมรองรับเครื่องโคเดอร์เพิ่มเติม, ซึ่งเป็นมาตรฐานบน FANUC βi series servo motors.เครื่องรหัสเพิ่มเติมให้ผลตอบสนองตําแหน่ง เทียบกับจุดอ้างอิงที่กําหนดไว้ตอนเปิด (ตําแหน่งหลัก). หากการใช้งานต้องการการรักษาตําแหน่งสมบูรณ์แบบตลอดวงจรพลังงานโดยไม่ใช้อัตราการกําหนดตัว, ตัวเลือก Encoder สมบูรณ์แบบจะต้องกําหนดพร้อมกับการเลือก servo motor
Q4: พอร์ต Ethernet ใช้สําหรับการบูรณาการเครือข่ายเครื่องจักรหรือโอนโปรแกรมเท่านั้นหรือไม่
อินเตอร์เฟซ Ethernet รองรับทั้งการถ่ายทอดโปรแกรมและการบูรณาการเครือข่ายเครื่องควบคุมสามารถรับโปรแกรมจากเซอร์เวอร์ DNC ผ่านการเชื่อมต่อ Ethernetสําหรับการบูรณาการเครือข่าย สถานะของเครื่องจักร ข้อมูลสัญญาณเตือน และการนับผลิต สามารถเข้าถึงได้โดยระบบ PC หรือ MES ที่เชื่อมต่อ โดยใช้ฟังก์ชันการสื่อสารเปิดของ FANUCความสามารถโปรโตคอลเครือข่ายเฉพาะอย่างยิ่งขึ้นอยู่กับตัวเลือกซอฟต์แวร์ CNC ที่ติดตั้ง.
Q5: ปฏิบัติการ override feedrate คืออะไร และใครควบคุมมัน?
override อัตราอาหารคือการปรับในเวลาจริงของผู้ประกอบการของอัตราอาหารการตัดที่โปรแกรม, ใช้ผ่านสวิทช์หมุนหรือดวงจอการเดินบนแผ่นควบคุมเครื่องจักรเครื่องควบคุมดําเนินการ FeedRate ที่สั่งในโปรแกรม G-code อย่างถูกต้อง. ใน 50% เครื่องมือเคลื่อนที่ที่ครึ่งหนึ่งของความเร็วที่โปรแกรม. ใน 150%, มันเคลื่อนที่ที่ 1.5x ความเร็วที่โปรแกรม. override เป็นการปรับตัวประกอบการชั่วคราว ̇ มันไม่ได้ปรับปรุงโปรแกรมA02B-0321-B500 รองรับการยกเว้น 0% ถึง 150% ใน 10% ขั้นตอน.
