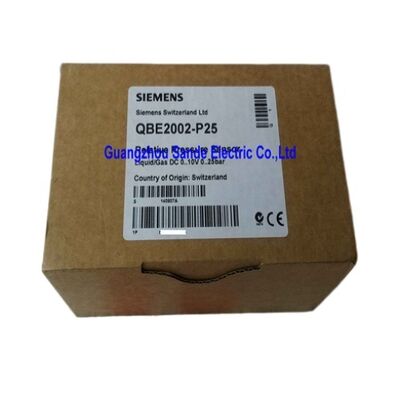

เซ็นเซอร์วัดแรงดันน้ำท่อ QBE2002-P25 QBE2 002-P25 QBE2002-P25

ซีเมนส์ QBE2002-P25 หน่วยตรวจความดัน 025 บาร์ DC 010V พีเซโอ-กดกัน ระเบียงเซรามิก HVAC

ภาพรวม

รายการซีเมนส์ QBE2002-P25เป็นเซ็นเซอร์แรงกดดันแบบ Piezo-resistive จาก Siemens Building Technologiesครอบคลุม 0 ถึง 25 บาร์ด้วยการออกแบบ DC เส้นตรง 0 ′′ 10V ′′ สมาชิกระดับสูงสุดของชุด QBE2002 ที่กว้างจาก 1 ถึง 40 บาร์ในตัวแปรการวัดที่แตกต่างกัน.

ที่ 25 บาร์ (362.6 psi / 2.5 MPa) เซนเซอร์นี้บริการปลายความดันสูงกว่าของวงจรไฮดรอลิก HVAC: เครือข่ายการทําความร้อนเขตพื้นที่หลักและวงจรเครื่องเย็นแรงกดดัน เมื่อตัวแปร 10 หรือ 16 บาร์ ไม่เพียงพอ.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

วิธีการฝังตรงนี้เป็นแหล่งของความมั่นคงระยะยาวของ QBE2002 ไม่มีการผูกพันที่ติดต่อระหว่างองค์ประกอบการตรวจจับและ diaphragm ที่สามารถคลาน, delaminate,หรือเปลี่ยนคุณสมบัติในช่วงหลายปีของการหมุนเวียนอุณหภูมิ.

ความดันที่วัดได้ทําให้แผ่นเซรามิกหลบ; เครือข่ายตัวต่อต้านเปลี่ยนความต้านทานตามสัดส่วน; อิเล็กทรอนิกส์บนเครื่องทําให้การออกของพานเป็นสัญญาณ 0 ′′ 10 V.

การเชื่อมต่อความดันจากสแตนเลส 1.4404 (AISI 316L) ทนต่อการกัดกร่อนจากสื่อน้ํา, glycol และควายในวงจร HVAC

FPM การปิด Fluoroelastomer ที่อินเตอร์เฟซการเชื่อมต่อให้ความทนทานทางเคมีที่เข้ากันได้กับเหลวกระบวนการ HVAC มาตรฐานสายเคเบิล 5m พร้อมสายเชื่อมต่อโดยตรงกับตัวควบคุมหรือสายไฟสนามโดยไม่ต้องมีฮาร์ดแวร์เชื่อมต่อเพิ่มเติม.

ข้อจํากัดหลัก

010V Output ในระบบควบคุม HVAC

สัญญาณ DC 0?? 10V เป็นรูปแบบการเข้าแบบแอนาล็อกมาตรฐานสําหรับเครื่องควบคุม HVAC ของซีเมนส์ ระบบ DDC และเครื่องควบคุมสนามส่วนใหญ่ของระบบบริหารอาคาร0 โวลต์แสดง 0 บาร์ (แรงดันชั้นบรรยากาศ); 10 วอลล์เป็น 25 บาร์

การปรับขนาดเป็นเส้นตรงในช่วงนี้ซึ่งหมายความว่าการตั้งค่าโปรแกรมของเครื่องควบคุมเพียงแค่ต้องการช่วงการวัด (0 ราคา 25 บาร์) เข้าไปพร้อมกับชนิดสัญญาณ 0 ราคา 10V เพื่อแสดงและประมวลผลค่าความดันอย่างถูกต้อง.

ในความเป็นจริง วงจรไฮดรอลิก HVAC หลายวงทํางานต่ํากว่าเพดาน 25 บาร์ ระบบน้ําเย็นแบบปกติทํางานที่ 612 บาร์ โดยใช้เพียงส่วนล่างของช่วงผลิตของเซ็นเซอร์

นี่คือการสอดคล้องที่พบกันทั่วไป: ระยะ 25 บาร์ ให้บริการความปลอดภัยต่อการลดความดันบางครั้ง และเป็นระยะเดียวกันที่ใช้ในหลายประเภทของอุปกรณ์ HVACแต่มันเสียสละความละเอียดบางส่วนที่การเข้าของตัวควบคุม สําหรับระบบที่ไม่เคยเข้าใกล้ช่วงสูงสุด.

เมื่อต้องการความละเอียดสูงกว่าในความดันต่ํากว่า, QBE2002-P10 (0 ราคา 10 บาร์) ตัวแปรส่งผลผลิต span เดียวกันที่แผนที่ผ่านครึ่งช่วงความดัน.

หมายเหตุต่อมา: QBE2003-P25

QBE2002-P25 ได้ถูกเลิกผลิต QBE2003-P25 ครอบคลุมช่วง 0 ราคา 25 บาร์เดียวกันกับความกระชับกําลังไฟฟ้าที่เข้ากันได้และการออก 0 ราคา 10 วอลแต่ใช้กระเป๋าที่แตกต่างกันและการเชื่อมต่อปั๊ก DIN EN 175301-803-A แทนการเชื่อมต่อสาย Kabel QBE2002.

อุปกรณ์ที่เปลี่ยนจาก QBE2002-P25 เป็น QBE2003-P25 ต้องแก้ไขความแตกต่างของการปิดสายไฟความสอดคล้องของสัญญาณวัดและสัญญาณออก ทําให้การตั้งค่าของเครื่องควบคุมยังคงไม่เปลี่ยนแปลง.

FAQ

Q1: QBE2002-P25 สามารถวัดความดันลบ (ว่าง) ได้หรือไม่?

ไม่ QBE2002-P25 วัดความดันจาก 0 ถึง 25 bar ครับ

การออก 0V ตรงกับบรรยากาศ (วัดศูนย์) และ 10V ตรงกับวัด 25 บาร์ มันไม่ได้ขยายไปยังการวัดใต้บรรยากาศ (ระยะว่าง)

สําหรับการติดตามระยะว่าง ต้องการเซ็นเซอร์ที่มีช่วงที่รวมถึงความดันเลื่อน

Q2: ความดันสูงสุดที่ QBE2002-P25 สามารถทนได้โดยไม่เสียหายคือเท่าไหร่?

Siemens ระบุความดันเกินสูงสุดที่อนุญาตสําหรับชุด QBE2002 มากกว่าช่วงการวัดที่ระบุไว้ ค่านิยมถูกระบุไว้ในใบข้อมูลเทคนิค Siemens QBE2002-P

ในอุปกรณ์ไฮดรอลิกและปนูแมติก มันเป็นสิ่งสําคัญที่จะตรวจสอบว่า ความดันของระบบที่ผ่านมา during ระหว่างการปิดแวลล์, การเริ่มต้นปั๊ม, และการเปลี่ยนแปลงภาระเพราะการเกินขั้นสูงสุดอย่างต่อเนื่องหรือซ้ําๆ อาจทําให้การสับเปลี่ยนออฟเฟต 0 หรือเกิดความเสียหายจากเซ็นเซอร์อย่างถาวร.

Q3: ความดันไฟฟ้า QBE2002-P25 ต้องการอะไร?

ซีรี่ย์ QBE2002-P ได้ถูกออกแบบมาเพื่อใช้กับเครื่องควบคุม HVAC ของซีเมนส์ และการออกอัพพลายเสริมของพวกเขา

รายละเอียดความดันไฟฟ้าที่แม่นยําถูกให้ในใบข้อมูลสินค้า Siemens สําหรับ QBE2002-P25

ควรยืนยันก่อนการติดตั้ง โดยเฉพาะอย่างยิ่งเมื่อมีการปรับปรุงจาก QBE2002 เป็น QBE2003 เพราะสองชุดอาจมีรายละเอียดการจําหน่ายที่แตกต่างกัน

Q4: QBE2002-P25 สามารถแลกเปลี่ยนกันได้กับ QBE2003-P25 ไหม?

ระยะการวัด (0?? 25 บาร์) และสัญญาณออก (0?? 10 วอท) เป็นที่เข้ากันได้ระหว่างทั้งสอง และความดันไฟฟ้าที่ให้บริการยังถูกระบุว่าเป็นที่เข้ากันได้ด้วยขนาดของกระเป๋าและรูปแบบการเชื่อมต่อไฟฟ้าแตกต่างกัน QBE2003-P25 ใช้ปั๊ก DIN EN 175301-803-A แทนที่จะใช้สาย Kabel ของ QBE2002-P25.

การทดแทนทางกายภาพ 1: 1 ไม่ได้รับประกันโดยไม่มีสายปรับเปลี่ยนหรือการเชื่อมต่อสายใหม่ของปลายสนาม

Q5: การปิด FPM คืออะไร และมันเหมาะสําหรับผสมแอนติฟรีส glycol ในระบบ HVAC ไหม?

FPM (fluoroelastomer) เป็นยางสังเคราะห์ที่มีความทนทานที่ดีต่อน้ํา, โซลชั่นน้ํา, คืนควาย, ไกลโคล และเหลวไฮโดรคาร์บอนส่วนใหญ่

มันคือวัสดุประกอบการปิดแบบมาตรฐานสําหรับเซ็นเซอร์ความดัน HVAC เพราะมันเข้ากันได้กับผสมน้ํา-กลิกอลที่ใช้ในระบบระบายน้ําเย็นและระบายความร้อนในช่วงอุณหภูมิที่กว้าง

FPM ไม่เข้ากันได้กับคีโตนบางชนิด เอสเตอร์ที่มีน้ําหนักโมเลกุลต่ํา และอะมิเนสเฉพาะเฉพาะที่ไม่พบในระบบ HVAC มาตรฐาน
