| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6GK1562-2AA00 |
บริการสื่อสาร:

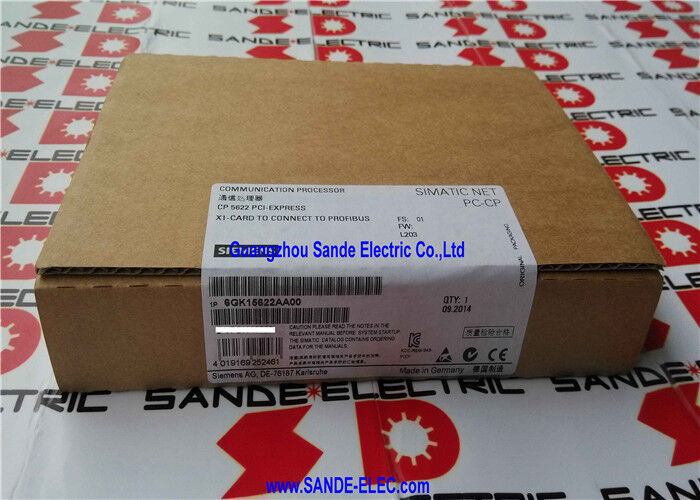

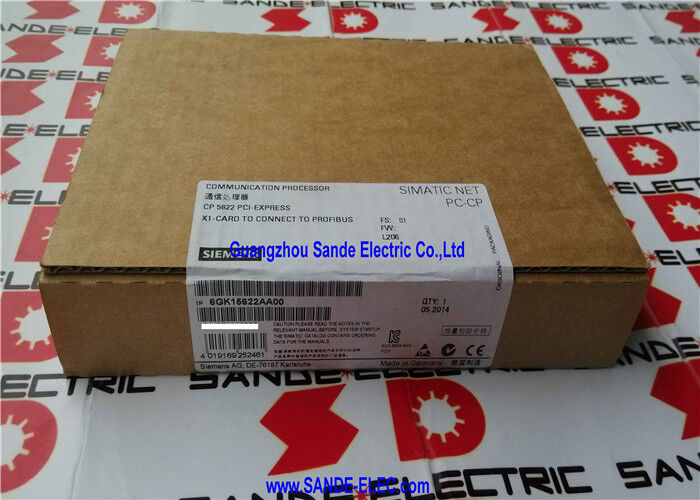

รายการซีเมนส์ 6GK1562-2AA00คือ CP 5622 ครับ เป็นการ์ดโปรเซสเซอร์การสื่อสาร PCI Express X1 ที่เชื่อมต่อ PC หรือเครื่องเขียนโปรแกรม Siemens PG (เครื่องเขียนโปรแกรม) กับเครือข่ายอุตสาหกรรม PROFIBUS และ MPI
มันเป็นสะพานฮาร์ดแวร์ที่ใช้ได้จริงระหว่างโลกวิศวกรรมและ STARTER วิ่งบนคอมพิวเตอร์ Windows และพื้นที่โรงงานพื้นที่พื้นที่, เครื่องขับเคลื่อน เครื่องมือ และผู้ควบคุมกระบวนการสื่อสารผ่าน PROFIBUS DP และ MPI
PROFIBUS DP รถเมล์พื้นที่ที่มีอํานาจในอุปกรณ์อัตโนมัติกระบวนการและโรงงานในยุโรปและโลกตลอดปี 1990 และ 2000ยังคงเป็นกระดูกสันหลังการสื่อสารของปริมาณอัตโนมัติที่ติดตั้งมากมายทั่วโลก.
ทุก Siemens S7-300, S7-400, S7-1500, โมดูล I/O แบ่งปัน, SIMOREG DC drive, และ SINAMICS drive ที่ตั้งค่าสําหรับ PROFIBUS ใช้โปรโตคอลนี้
การเชื่อมต่อคอมพิวเตอร์กับเครือข่ายนั้น เพื่อการเขียนโปรแกรม การใช้งาน การวินิจฉัยหรือการจัดการทรัพย์สินต้องใช้ฮาร์ดแวร์อย่าง CP 5622 การ์ดที่มีความกว้างขวางเล็กและอินเตอร์เฟซ PCIe ทําให้มันเป็นทางเลือกธรรมชาติสําหรับสถานีทํางานวิศวกรรมที่ทันสมัย.
รูปแบบฟิสิกส์ PCIe X1 เป็นองค์ประกอบความเข้ากันของฮาร์ดแวร์ที่สําคัญ
ขณะที่การ์ด CP 5611 และ CP 5613 ของเดิมใช้สล็อต PCI แบบปกติ (ที่ไม่ได้มีในส่วนใหญ่ของแผ่นเมอร์บอร์ด desktop และ workstation รุ่นปัจจุบัน)สล็อต PCIe X1 เป็นมาตรฐานในแทบทุกพลาตฟอร์ม desktop และ workstation ที่ผลิตตั้งแต่กลางปี 2000.
CP 5622 ติดกับสล็อต PCIe ทุกช่อง ไม่ว่าจะเป็นจํานวนเลน ∙ การ์ด X1 ใช้ได้ถูกต้องใน X1, X4, X8หรือ X16 สล็อตเครื่องจักรกล ทําให้มันเข้ากันได้กับเครื่องคอมพิวเตอร์มาตรฐานหรือสถานีทํางานวิศวกรรมโดยไม่ต้องต้องการการเลือกสล็อตเฉพาะ.
| ปริมาตร | มูลค่า |
|---|---|
| ชื่อสินค้า | CP 5622 |
| อินเตอร์เฟซ | 9 ปิน D-Sub (PROFIBUS / MPI) |
| อัตราการโอนเงิน | 9.6 kbit/s 12 Mbit/s |
| ประเภทช่อง | PCIe X1 (รองรับ x4, x8, x16) |
| หลักเกณฑ์ | PROFIBUS DP และ MPI |
| การสนับสนุนระบบปฏิบัติการ | วินโดว์ 32 บิต และ 64 บิต |
| DP Master Class 1 รายการ | ใช่ (หมุนเวียน, ท้องถิ่น) |
| DP Master Class 2 รายการ | ใช่ (กับ SOFTNET-PB DP) |
| DP Slave | ใช่ (พร้อมกับ SOFTNET-PB DP Slave) |
| S7 การสื่อสาร | ใช่ (พร้อมกับ SOFTNET-PB S7) |
| FDL การสื่อสารเปิด | ใช่ |
| การคุ้มครอง | IP20 |
| อุณหภูมิการทํางาน | +5 ถึง +55°C |
| ขนาด (H × W × D) | 112 × 18 × 101 มม. |
| น้ําหนัก | 0.16 กิโลกรัม |
| ประเทศกําเนิด | เยอรมนี |
คุณค่าของ CP 5622 อยู่ที่ความกว้างของบริการสื่อสารที่มันสนับสนุนเมื่อรวมกับซอฟต์เน็ตซีเมนส์ที่เหมาะสมการเข้าใจว่าบริการใดที่ต้องการโปรแกรมไหน ช่วยระบุสิ่งที่ฮาร์ดแวร์เพียงลําพังให้บริการ:
การสื่อสาร PG/OPบริการสื่อสารที่ใช้โดย STEP 7 (Classic), TIA Portal, DriveMonitor, STARTERและ SIMATIC PDM เพื่อเข้าถึง PLCsเครื่องขับเคลื่อน และอุปกรณ์สนามที่ฉลาดสําหรับการเขียนโปรแกรม การตั้งปารามิเตอร์ และการติดตามสด
วิศวกรใดๆ ที่ติดตั้ง STEP 7 หรือ TIA Portal มี CP 5622 ในคอมพิวเตอร์ และสาย PROFIBUS ที่เชื่อมต่อกับเครือข่าย สามารถอ่านและเขียนโปรแกรม PLC ได้ทันที ติดตามตารางตัวแปรและชุดปารามิเตอร์การขับขี่การเข้าถึง.
PROFIBUS DP หลักชั้น 1การแลกเปลี่ยนข้อมูลแบบหมุนเวียนกับ DP slave
นี่คือโหมดการสื่อสารที่แอพลิเคชันในเวลาทํางานบน PC ใช้ในการแลกเปลี่ยนข้อมูลกระบวนการกับ PROFIBUS slave ในเวลาจริง
แอปพลิเคชั่น เช่น ระบบ SCADA/HMI เครื่องมือการเก็บข้อมูล และเซอร์เวอร์ OPC สามารถใช้โหมดนี้เพื่ออ่านค่ากระบวนการจากเซ็นเซอร์ เครื่องมือและขับคําสถานะเชื่อมต่อเป็น PROFIBUS ทาส.
PROFIBUS DP Master Class 2 สายการบิน✅การเข้าถึงแบบไม่ประจําการสําหรับการวินิจฉัยและการปารามิเตอร์ระหว่างการทํางาน ✅ต้องการซอฟต์เน็ต-พีบี DP
โหมดนี้อนุญาตให้มีการเปลี่ยนแปลงปริมาตรออนไลน์ของอุปกรณ์และเครื่องขับเคลื่อนในขณะที่ยังคงอยู่ในการทํางานแบบหมุนเวียนปกติซึ่งเป็นแบบจําลองการสื่อสารที่ใช้โดย SIMATIC PDM สําหรับการจัดการอุปกรณ์สนามและโดยเครื่องมือการใช้งานของ drive ที่ปรับปริมาตรระหว่างการทํางานจริง.
S7 การสื่อสาร(PUT/GET ระหว่างตัวควบคุม S7 และ PC) จําเป็นต้องใช้ SOFTNET-PB S7DP การดําเนินงานของทาสการวาง CP 5622 ในบทบาททาส เพื่อรับข้อมูลแบบหมุนเวียนจาก PROFIBUS Master ต้องการ SOFTNET-PB DP Slave
การติดตั้งทางกายภาพต้องเปิดชาสี PC และใส่ CP 5622 ลงในสล็อต PCIe ที่มีอยู่
แบรคเกตโปรไฟล์ต่ําของการ์ดเข้ากับสล็อต PCIe ขนาดครึ่งสูงมาตรฐาน; แบรคเกตความสูงเต็มควรได้รับการยืนยันสําหรับกรอบขนาดเต็ม. เครื่องเชื่อม D-Sub PROFIBUS 9 ปินออกจากแผ่นหลัง,ที่มีสายเคเบิล PROFIBUS แบบมาตรฐานที่มีตัวเชื่อมเพศชาย D-Sub 9 ปินติด.
โปรฟิบัส ปรับปลายต้องเปิดอยู่ทั้งสองปลายของส่วนของเคเบิล โปรฟิบัส หน่วยเชื่อมของ CP 5622 ปกติจะให้ปลาย PC
ความเหมาะสมของระบบปฏิบัติการครอบคลุมเวอร์ชั่น Windows 64 บิทปัจจุบันและสภาพแวดล้อม 32 บิทที่ผ่านมา
Siemens มีรายการความสอดคล้องของระบบปฏิบัติการที่อัพเดทอยู่ภายใต้รหัส Entry ID 22611503 ซึ่งควรตรวจสอบให้แน่ใจว่ามี Windows เวอร์ชั่นเฉพาะเจาะจงที่ใช้ก่อนการติดตั้งโดยเฉพาะสําหรับ Windows ใหม่ๆ ที่อาจต้องการการอัพเดท Driver.
Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.
Q1: มีซอฟต์แวร์เพิ่มเติมที่จําเป็นต้องใช้ CP 5622 กับ STEP 7 หรือ TIA Portal สําหรับการเขียนโปรแกรม PLC ไหม?
สําหรับการสื่อสารพื้นฐานของ PG/OP ซึ่งครอบคลุมการเขียนโปรแกรม STEP 7 และ TIA Portal ทั้งหมดและงานวินิจฉัยออนไลน์ ไม่จําเป็นต้องใช้โปรแกรมเพิ่มเติมนอกจากแพคเกจ Driver ของการ์ดและ STEP 7 / TIA Portal.
ไดรเวอร์ติดตั้งผ่าน Windows และทําให้การ์ดมีให้บริการเป็นโครงการ PROFIBUS อินเตอร์เฟซกับเครื่องมือวิศวกรรม Siemens
แพคเกจโปรแกรม SOFTNET ต้องการเพียงสําหรับบริการสื่อสารเพิ่มเติม (DP Master/Slave runtime,การสื่อสาร S7 PUT/GET) ที่ใช้โดยแอพลิเคชันในเวลาทํางานหรือเครื่องมือวินิจฉัยเฉพาะเจาะจงนอกจากฟังก์ชันซอฟต์แวร์วิศวกรรมมาตรฐาน.
Q2: การ์ดเข้ากับสล็อต PCIe X1, X4, X8 และ X16. การใช้สล็อตใหญ่กว่าจะให้ประโยชน์ต่อการทํางานหรือไม่?
ไม่ การทํางานของบัตร PCIe ถูกกําหนดโดยการออกแบบอินเตอร์เฟซของบัตรเอง ไม่ใช่โดยความกว้างของสล็อตที่มันติดตั้งไว้
CP 5622 ใช้อินเตอร์เฟซ PCIe X1 ซึ่งให้ความกว้างแบนด์พอสําหรับ PROFIBUS ในทุกอัตราการส่งข้อมูลถึง 12 Mbit/s
การติดตั้งมันในสล็อต X4 หรือ X16 ใช้สล็อตทางกายภาพมากกว่าที่การ์ดใช้จริง
Q3: CP 5622 สามารถใช้กับคอมพิวเตอร์แล็ปท็อป หรือใช้กับคอมพิวเตอร์เดสก์ท็อปเท่านั้นได้หรือไม่
CP 5622 ต้องการสล็อต PCIe ภายใน ซึ่งมีใน PC desktop และ workstation แต่ไม่ใช่ในคอมพิวเตอร์เล็ปโตปมาตรฐาน (ที่มี PCIe Mini, M.2, หรือ Thunderbolt อินเตอร์เฟซแทน)
สําหรับการเชื่อมต่อ PROFIBUS ของคอมพิวเตอร์น็อตพ์, Siemens ให้บริการ CP 5711 (อุปกรณ์ปรับเปลี่ยน USB เป็น PROFIBUS) หรืออุปกรณ์อินเตอร์เฟซภายนอกที่เชื่อมต่อผ่าน USB หรือ Thunderbolt.
CP 5622 เป็นตัวเลือกที่เหมาะสมสําหรับสถานที่ทํางานด้านวิศวกรรมที่ตั้งและ PC การใช้งานบนโต๊ะที่ติดตั้งอย่างถาวรในห้องควบคุมหรือห้างสรรพการ
Q4: CP 5622 รองรับการสื่อสาร MPI เช่นเดียวกับ PROFIBUS DP และมีข้อจํากัดใด ๆ ไหม?
ใช่ MPI (Multi-Point Interface) เป็นระบบโปรแกรมและการสื่อสารของซีเมนส์ ที่ใช้โดยพื้นเมืองโดย S7-300 และเครื่องขับ SIMOREG เก่ากว่า
MPI ใช้สาย RS-485 เหมือนกับ PROFIBUS และถูกเลือกในระดับการตั้งค่าซอฟต์แวร์ แทนที่จะใช้ฮาร์ดแวร์ที่แตกต่างกัน
เครื่องเชื่อม D-Sub ของ CP 5622 รับมือการเชื่อมต่อ PROFIBUS และ MPI ทั้งคู่ ✓ โปรต็อกอลถูกเลือกในการตั้งค่าอินเตอร์เฟซของซอฟต์แวร์ SIMATIC
หมายเหตุว่า MPI จํากัดกับอัตราการส่งข้อมูลที่ต่ํากว่า (สูงสุด 12 Mbit / s ในชื่อเสียง แต่โดยทั่วไป 187.5 kbit / s หรือ 1.5 Mbit / s ในปฏิบัติการ) และมีหน่วยที่น้อยกว่า PROFIBUS DPและการใช้งานของมันเป็นหลักสําหรับการเชื่อมต่อ CPU S7-300 และการสื่อสารของไดรฟ์ที่ PROFIBUS DP ไม่ตั้งค่า.
Q5: CP 5622 สามารถจัดการทาส PROFIBUS ได้กี่คนพร้อมกันในฐานะ DP Master?
ในฐานะ PROFIBUS DP Master, CP 5622 รองรับถึง 125 สล็อฟโน๊ดที่สามารถติดต่อได้บนส่วนของ PROFIBUS (สูงสุดที่กําหนดโดยมาตรฐาน PROFIBUS)
ขนาดเครือข่ายที่ใช้จริงจํากัดด้วยจํานวนรวมของข้อมูลเข้า/ออกแบบแบบหมุนเวียน, อัตราการส่งข้อมูล และความต้องการเวลารอบการอัพเดทของแอปพลิเคชั่นที่เชื่อมต่อ
In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
