| หมายเลขรุ่น | 6GK1561-1AA00 |

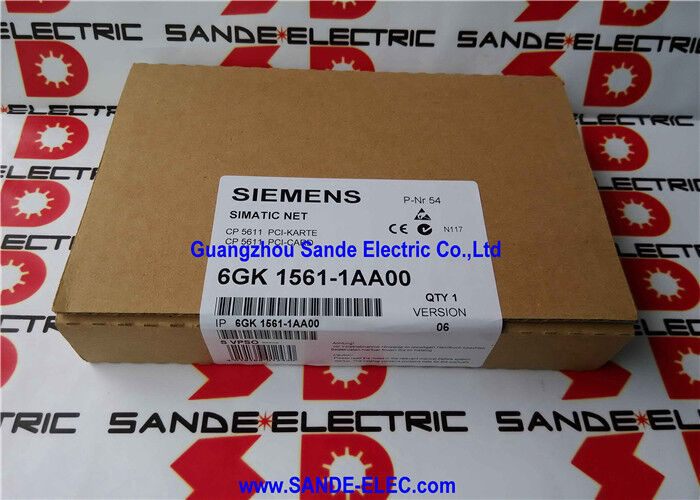

รายการซีเมนส์ 6GK1561-1AA00คือ CP 5611 ราคาแบบ 32 บิต PCI เครื่องประมวลผลการสื่อสารที่เชื่อมต่อ PC วิศวกรรมหรือ Siemens PG (อุปกรณ์การเขียนโปรแกรม) กับ PROFIBUS และเครือข่าย MPI
สําหรับการผลิตอุปกรณ์อัตโนมัติของซีเมนส์ที่สร้างขึ้นรอบเครื่องขับเคลื่อน S7-300, S7-400, SIMOREG 6RA70 และ SINAMICS ด้วยอินเตอร์เฟซ MPI หรือ PROFIBUS DPCP 5611 เป็นการ์ดที่วางสถานีทํางานวิศวกรรมบนรถบัส, การเข้าถึงพารามิเตอร์ไดรฟ์ผ่าน STARTER หรือ DriveMonitor, การจัดการอุปกรณ์กระบวนการผ่าน SIMATIC PDM, และเปิดการสื่อสาร PROFIBUS ผ่าน FDL SEND/RECEIVE สําหรับการบูรณาการแอปพลิเคชั่นตามสั่ง
คุณลักษณะทางวิศวกรรมสําคัญของบัตรคือ การแยกไฟฟ้าและสถาปัตยกรรมการป้องกัน
อินเตอร์เฟซ RS-485 PROFIBUS ถูกแยกจากบัส PCI ของ PC ที่ 1000VDCซึ่งป้องกันกระแสสายพวงการแผ่นดินและความแรงดันแบบทั่วไปที่มีอยู่ในสายไฟอุตสาหกรรมจากการบรรลุวงจรภายในของ PC.
นอกจากการแยกแยกกันแล้ว สายพาน RS-485 ยังมีวงจรป้องกันพิเศษที่ระบุสําหรับกระแสไฟฟ้าสูงถึง Ipp = 100A (รูปคลื่น 10/700μs, 4 kV ต่อ ITU-T K)20/21 และ VDE 0433) และ ± 15 kV การป้องกันการหลุดไฟฟ้า.
สิ่งเหล่านี้ไม่ได้เป็นส่วนที่แนะนํา พวกเขาสะท้อนความเป็นจริงของเครือข่าย PROFIBUS ที่ติดตั้งอยู่ใกล้เครื่องขับเคลื่อนมอเตอร์แรงสูงซึ่งสภาพแวดล้อมไฟฟ้ารวมถึงการนําผ่านและเหตุการณ์การปล่อยไฟฟ้าสแตตติกที่เครื่องรับเสียง RS-485 แท้จะรอดไม่ได้.
การป้องกันความแรงเกินแบบอัตโนมัติในการฟื้นฟูบนพอร์ต RS-485 แก้ไขรูปแบบความผิดพลาดเฉพาะเจาะจง: ความผิดพลาดของเคเบิลหรือสายไฟที่ไม่ถูกต้องที่ใช้แรงดันต่อเนื่องต่อสายข้อมูลวงจรป้องกันของ CP 5611 ทําให้ประตูสามารถทนต่อกระแสไฟฟ้าเกินระดับ 60V โดยไม่เสียหายอย่างถาวร, และฟังก์ชันการฟื้นฟูอัตโนมัติ กลับสู่การทํางานปกติเมื่อความผิดพลาดถูกกําจัด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทบัตร | PCI 32 บิต (PCI 2.1) |
| อินเตอร์เฟสเครือข่าย | 9 ปิน Sub-D, PROFIBUS / MPI / PPI |
| อัตราการโอนเงิน | 9.6 kbit/s 12 Mbit/s |
| โลตติจ์แยก | 1000VDC |
| การป้องกันการกระตุ้น | Ipp = 100A (10/700μs, 4 kV) |
| การคุ้มครอง ESD | ± 15 kV |
| การฟื้นฟูความเร็วเกิน | อัตโนมัติการฟื้นฟู; 60V ต่อเนื่อง |
| จําหน่าย | +5VDC, 2.0W |
| อุณหภูมิการทํางาน | 0 ถึง +70°C |
| ขนาด (W × H) | 102×130 มม. |
| น้ําหนัก | 100 กรัม |
| ผู้สืบสาน | 6GK1561-1AA01 (CP 5611 A2) |
CP 5611 ใช้งานบน PROFIBUS และ MPI ̇ สองเครือข่ายที่คล้ายกันในทางกายภาพ แต่แตกต่างกันตามโปรโตคอล ที่ใช้เคเบิล RS-485 และตัวเชื่อม Sub-D 9 ปินเดียวกัน แต่แตกต่างกันในการติดต่อรูปแบบการสื่อสาร, และอัตราการข้อมูลสูงสุด
PROFIBUS DPเป็นรถเมล์สนามความเร็วสูงสําหรับ I/O และการสื่อสารขับเคลื่อนที่กระจาย
ในความเร็วสูงสุด 12 Mbit/s มันเป็นโปรโตคอลสําหรับการแลกเปลี่ยนข้อมูล master-slave ระหว่าง PLC และ racks I/O ที่กระจาย (ET 200 ซีรีส์)และอุปกรณ์สนามฉลาด.
เมื่อ CP 5611 ปฏิบัติหน้าที่เป็น PROFIBUS DP Master ด้วยโปรแกรม SOFTNET-PB DP ที่ติดตั้งอยู่ พีซีสามารถอ่านและเขียนข้อมูล IO ให้กับ PROFIBUS slave ในเวลาจริงการเก็บข้อมูล, และเครื่องมือการใช้งานตามสั่ง
ในฐานะ DP Slave (พร้อมกับ SOFTNET-PB DP Slave) คอมพิวเตอร์จะปรากฏว่าเป็นพันธมิตรแลกเปลี่ยนข้อมูลกับเครื่องควบคุมหลัก PROFIBUS
MPI (Multi Point Interface)เป็นโปรแกรมและโปรโตคอลการสื่อสารระหว่าง CPU ของซีเมนส์ ที่เป็นพื้นเมืองของ S7-300 และ CPU S7-400 เก่ากว่า The CP 5611 connects to MPI networks to allow STEP 7 online programming and monitoring of S7-300 CPUs that have MPI as their primary interface — particularly relevant for legacy machines where the CPU has not been updated to a PROFIBUS-capable model.
MPI ทํางานในอัตราการส่งข้อมูลที่ต่ํากว่า (โดยทั่วไป 187.5 kbit / s หรือ 1.5 Mbit / s) และรองรับหน่วยที่น้อยกว่า PROFIBUS DP แต่เพียงพอสําหรับการเข้าถึงวิศวกรรม
PPI (Point-to-Point Interface)เป็นโปรโตคอลการสื่อสารของระบบ SIMATIC S7-200 (Micro-PLC)
CP 5611 รองรับ PPI สําหรับการสื่อสาร PC-to-S7-200 กับโปรแกรมโปรแกรม Micro/WIN STEP 7 ¢ ทําให้สามารถเขียนโปรแกรมและติดตาม PLC S7-200 จากการ์ดเดียวกันที่ใช้ในการเข้าถึง S7-300/400
หนึ่งในกรณีการใช้ CP 5611 ที่ทั่วไปที่สุดในฐานที่ติดตั้งคือเป็นอินเตอร์เฟซฮาร์ดแวร์สําหรับการใช้งานและวินิจฉัยการขับเคลื่อนผ่านเครื่องมือ STARTER และ DriveMonitor ของ Siemens.
ไดรฟ์ SINAMICS (G120, S120) และไดรฟ์ SIMOREG DC-MASTER 6RA70 รองรับการเชื่อมต่อ PROFIBUS DP สําหรับการเข้าถึงด้านวิศวกรรมและ CP 5611 ให้การเชื่อมต่อทางกายภาพ PC-PROFIBUS ที่เครื่องมือเหล่านี้ต้องการ.
ในการเปิดใช้งานของไดรฟ์ ช่างติดตั้ง CP 5611 ในคอมพิวเตอร์แล็ปท็อปหรือคอมพิวเตอร์ห้องทํางาน เชื่อมต่อผ่านเคเบิล PROFIBUS กับเชื่อมต่อบัสของไดรฟ์ และใช้ STARTER เพื่ออัพโหลดปารามิเตอร์ของไดรฟ์วิ่งการแนะนําการใช้งานวิซาร์ด, ทําการปรับเปลี่ยนการระบุมอเตอร์โดยอัตโนมัติ และติดตามค่ากระบวนการในเวลาจริงระหว่างการทดสอบ
DriveMonitor ให้การเข้าถึงที่คล้ายกันสําหรับ SIMOREG 6RA70 DC drive
ทั้งสองเครื่องมือนั้นพึ่งพาชั้นการสื่อสาร PG/OP ที่ CP 5611 ให้บริการเป็นพื้นเมือง โดยไม่ต้องการใบอนุญาตโปรแกรมเพิ่มเติมนอกจากเครื่องมือนั้นเอง
SIMATIC PDM (การจัดการอุปกรณ์กระบวนการ) ขยายแนวทางเดียวกันกับเครื่องมือสนาม PROFIBUS ที่ฉลาดและเครื่องตั้งตําแหน่งที่รองรับ PROFIBUS PA หรือ PROFIBUS DP พร้อมโปรไฟล์ EDD (คําอธิบายอุปกรณ์อิเล็กทรอนิกส์).
CP 5611 เป็นประตูเข้าสู่ส่วนของ PROFIBUS สําหรับการตั้งค่าอุปกรณ์และการเข้าถึงการวินิจฉัยของ PDM
CP 5611 ติดกับสล็อต 32 บิตมาตรฐาน PCI 2.1 ช่อง PCI ปานกลางที่เป็นอินเตอร์เฟซการขยาย PC desktop มาตรฐานในช่วงปลายปี 1990 และปี 2000ส่วนใหญ่ของคอมพิวเตอร์โต๊ะที่ผลิตระหว่างประมาณปี 1995 และปี 2010 มีสล็อต PCI อย่างน้อยหนึ่ง; หลายคนมีสามตัวหรือมากกว่า
Industrial PCs and rack-mounted computers used in control rooms and machine cabinets commonly retained PCI slots longer than consumer desktops and continue to include them on certain industrial motherboard platforms.
CP 5611 ไม่เข้ากับสล็อต PCIe (PCI Express) สแตนดาร์ทหลัง ๆ ที่แทน PCI ปกติบนเมอร์บอร์ดที่ทันสมัยส่วนใหญ่
สําหรับสถานีทํางานวิศวกรรมที่ใช้ PCIe การ์ดที่ตามมาคือ CP 5622 (6GK1562-2AA00) ซึ่งใช้อินเตอร์เฟซ PCIe X1 และให้ความเชื่อมต่อ PROFIBUS และ MPI เท่ากัน
Q1: CP 5611 ใช้สล็อต PCI แบบปกติ อินเตอร์เฟซสถานที่ทํางานด้านวิศวกรรมที่ทันสมัยควรระบุสําหรับการติดตั้งใหม่
CP 5611 (6GK1561-1AA00) และ CP 5611 A2 (6GK1561-1AA01) ใช้สล็อต PCI 32 บิท ซึ่งไม่มีในเมนบอร์ดรุ่นปัจจุบัน
สําหรับสถานที่ทํางานวิศวกรรมใหม่และคอมพิวเตอร์น็อตที่มีสล็อต PCIe การ์ดที่เหมาะสมคือ CP 5622 (6GK1562-2AA00)ซึ่งให้ฟังก์ชัน PROFIBUS DP และ MPI เดียวกันผ่านการ์ด PCIe X1 ที่เข้ากับสล็อต PCIe ใด ๆ (x1, x4, x8 หรือ x16)
CP 5622 รองรับระบบปฏิบัติการ Windows ทั้ง 32 บิตและ 64 บิต
Q2: CP 5611 เดียวสามารถเชื่อมต่อกับทั้ง PROFIBUS DP และ MPI ได้พร้อมกัน?
หมายเลข CP 5611 มีอินเตอร์เฟซ RS-485 ฟิสิกอลหนึ่งที่เชื่อมต่อกับพอร์ต Sub-D 9 ปินเดียว มันเชื่อมต่อกับเครือข่ายหนึ่งครั้ง ̇ ช่อง PROFIBUS หรือช่อง MPI
รูปแบบการสื่อสารของบัตร (DP หรือ MPI) ถูกตั้งไว้ในซอฟต์แวร์ SIMATIC NET ระหว่างการตั้งค่า และตรงกับเครือข่ายทางกายภาพที่สายไฟเชื่อมต่อ
สําหรับการเข้าถึง 2 เครือข่ายพร้อมกัน ต้องมี 2 การ์ด
Q3: โปรแกรมอะไรที่จําเป็นในการใช้ CP 5611 กับ STEP 7 สําหรับการเขียนโปรแกรม PLC?
CP 5611 จําเป็นต้องมี Driver ของตัวเอง ซึ่งรวมอยู่ในซอฟต์แวร์ SIMATIC NET PC เมื่อ Driver ได้ติดตั้งและการ์ดได้ตั้งค่าใน SIMATIC NETSTEP 7 (Classic) เข้าสู่การ์ดผ่านการใช้งาน PG/OP ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งาน ผ่านการใช้งานการติดตามและการวินิจฉัย
แพ็คเกจ SOFTNET เพิ่มเติม (SOFTNET-PB DP, SOFTNET-PB S7) ต้องการสําหรับการทํางาน DP Master / Slave และการสื่อสาร S7 PUT /GET จากแอพพลิเคชั่น PC ที่กําหนดเอง
Q4: การ์ดมีค่าสําหรับ 0 ถึง + 70 °C. สามารถใช้ในตู้ควบคุมที่อุณหภูมิอาจสูงขึ้นได้หรือไม่?
ระยะการทํางาน 0 ̊70 °C ใช้กับอุณหภูมิการทํางานภายในของบัตร ซึ่งกําหนดโดยอุณหภูมิภายในชาสซี่ PC บวกการทําความร้อนด้วยตัวเองของบัตร (2.0W)
อุณหภูมิในตู้ควบคุมที่เกิน + 50 °C เป็นเรื่องปกติในช่วงฤดูร้อนหรือในห้องที่มีอากาศไม่ดีอุณหภูมิภายในคอมพิวเตอร์อาจเกินระดับการ์ดและทําให้เกิดปัญหาความน่าเชื่อถือ.
สําหรับสภาพแวดล้อมที่มีอุณหภูมิสูง การ์ดควรติดตั้งในห้อง PC ที่มีอากาศระบายหรือปรับอากาศเป็นส่วนตัวหรือใช้แพลตฟอร์ม PC อุตสาหกรรมอื่นที่มีความร้อนที่เหมาะสม.
Q5: ท่าทาง RS-485 มีการป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
The surge protection circuit is designed for conducted transients that travel along cable shields and signal conductors — the type of surge induced in cable runs near power equipment or entering a building from an outdoor cable installation.
ความจํากัด Ipp = 100A (10/700μs) ครอบคลุมกระแสกระแสกระตุ้นที่ลักษณะของกรณีเหล่านี้
การกระแทกฟ้าคะนองตรงกับสายไฟหรือกระเบื้องสายไฟ จะมีระดับพลังงานที่สูงกว่ามาก ซึ่งเกินการกําหนดของวงจรป้องกัน
สําหรับส่วนของ PROFIBUS ที่ใช้ในภายนอกหรือระหว่างอาคาร ควรติดตั้งเครื่องป้องกันการกระชับกระชับกระชับระดับพิเศษที่จุดเข้าอาคารนอกจากการป้องกันที่สร้างขึ้นในบัตร
