| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

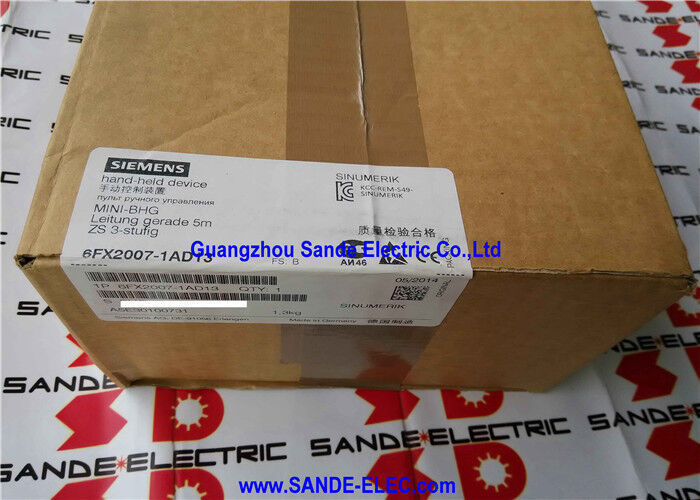

| หมายเลขรุ่น | 6FX2007-1AD13 |
SINUMERIK Mini Handheld Unit ช่วยให้สามารถควบคุมการเคลื่อนที่ของแกนและฟังก์ชันหยุดฉุกเฉินได้ที่ตำแหน่งของผู้ปฏิบัติงานในระหว่างการตั้งค่า การเปลี่ยนเครื่องมือ การโหลดชิ้นงาน และการตรวจสอบการทำงานแบบแห้ง เมื่อผู้ปฏิบัติงานจำเป็นต้องอยู่ที่โซนการตัด — ตรวจสอบระยะห่าง การนำเครื่องมือไปยังตำแหน่งอ้างอิง หรือการเคลื่อนที่ของแกนขณะสังเกตพื้นที่ทำงานโดยตรง — MHU จะให้การควบคุมที่สมบูรณ์จากระยะใกล้ พร้อมฟังก์ชันความปลอดภัยที่จำเป็นสำหรับการทำงานใกล้กับเครื่องจักรโดยไม่ต้องปิดฝาครอบป้องกัน
เหตุผลที่เลือกสายตรง: สายตรงยาว 5 เมตรของรุ่น -1AD13 เหมาะสำหรับผู้ปฏิบัติงานที่ต้องเคลื่อนย้ายยูนิตไปรอบๆ เครื่องจักร สายตรงไม่มีแรงดึงกลับเหมือนสายแบบขด ทำให้จัดการได้ง่ายขึ้นบนเครื่องจักรขนาดใหญ่ที่ผู้ปฏิบัติงานต้องเดินหลายเมตรระหว่างแผงควบคุมและพื้นที่ทำงาน รุ่น -1AD03 ที่มีสายแบบขดยาว 3.5 เมตร เหมาะสำหรับผู้ปฏิบัติงานที่ส่วนใหญ่ใช้ยูนิตใกล้กับสถานีที่ตั้งไว้ และต้องการให้สายหดกลับอย่างเป็นระเบียบเมื่อไม่ได้ใช้งาน
| พารามิเตอร์ | ค่า |
|---|---|
| สายเคเบิล | ตรง, 5 เมตร |
| ปุ่มหยุดฉุกเฉิน | 2 ช่องสัญญาณ, 4 สาย |
| ปุ่มเปิดใช้งาน | 2 ช่องสัญญาณ, 3 ระดับ |
| การเลือกแกน | สูงสุด 5 แกน |
| ปุ่มฟังก์ชัน | กำหนดค่าได้ 3 ปุ่ม |
| ระดับการป้องกัน | IP65 |
| แหล่งจ่ายไฟ | 24V DC |
| น้ำหนัก | 0.5 กก. |
ปุ่มหยุดฉุกเฉินแบบสองช่องสัญญาณ (4 สาย): ปุ่มหยุดฉุกเฉินมีหน้าสัมผัสแบบปกติปิด (normally-closed) สองชุดที่เป็นอิสระต่อกัน แต่ละชุดเชื่อมต่อในวงจรของตนเองไปยังรีเลย์ความปลอดภัยของ CNC เพื่อการตรวจสอบ หน้าสัมผัสทั้งสองจะเปิดพร้อมกันเมื่อกด การตรวจสอบจะตรวจสอบอย่างต่อเนื่องว่าหน้าสัมผัสทั้งสองมีความสอดคล้องกัน — ความผิดพลาดในการเดินสายหรือหน้าสัมผัสติดขัดที่เปิดช่องสัญญาณหนึ่งโดยไม่เปิดอีกช่องหนึ่งจะถูกตรวจจับและป้องกันการทำงานของเครื่องจักรจนกว่าจะได้รับการแก้ไข สถาปัตยกรรมแบบสองช่องสัญญาณนี้เป็นไปตามมาตรฐาน EN ISO 13849 ระดับประสิทธิภาพ d และ EN 62061 SIL 2
ปุ่มเปิดใช้งานแบบสามระดับ (2 ช่องสัญญาณ):
ผู้ปฏิบัติงานต้องรักษาตำแหน่งกดค้างตรงกลางอย่างมีสติเพื่อให้การเคลื่อนที่ยังคงทำงานอยู่ ผู้ปฏิบัติงานที่ตกใจและออกแรงกดมากขึ้นจะทำให้เข้าสู่ตำแหน่งที่ 3 — การเคลื่อนที่หยุดลง ยูนิตที่หลุดมือจะสูญเสียตำแหน่งที่ 2 — การเคลื่อนที่หยุดลง ปุ่มเปิดใช้งานคือการควบคุมความปลอดภัยที่อนุญาตให้เคลื่อนที่แกนในระยะใกล้กับเครื่องจักรระหว่างการตั้งค่าโดยไม่ต้องปิดฝาครอบป้องกัน
ตัวล็อคล้อหมุนด้วยแม่เหล็ก: ตัวล็อคจะยึดล้อหมุนให้อยู่กับที่เมื่อไม่ได้ใช้งานโดยเจตนา ป้องกันการหมุนโดยไม่ได้ตั้งใจจากการกระแทกหรือยูนิตหลุดมือที่ส่งคำสั่งแกนที่ไม่ต้องการ
| พอร์ต | ฟังก์ชัน |
|---|---|
| X51 | เอาต์พุตพัลส์แบบเพิ่มค่าของล้อหมุน → โหมดล้อหมุน JOG ของ CNC |
| X52 | สวิตช์หมุนเลือกแกน + การเลือกอัตราป้อน |
| X55 | วงจรความปลอดภัยของปุ่มเปิดใช้งาน → การอนุญาตให้เคลื่อนที่แกนของ CNC |
| X60 | วงจรหยุดฉุกเฉิน → โซ่หยุดฉุกเฉินของ CNC |
พอร์ตแยกสำหรับฟังก์ชันความปลอดภัยแต่ละอย่างช่วยให้ CNC สามารถตรวจสอบแต่ละวงจรได้อย่างอิสระ ขั้วต่อโลหะให้ความทนทานทางกลสำหรับการเชื่อมต่อและถอดออกซ้ำๆ
คำถามที่ 1: ความแตกต่างระหว่าง 6FX2007-1AD13 และ 6FX2007-1AD03 คืออะไร?
เหมือนกันทุกฟังก์ชัน คุณสมบัติด้านความปลอดภัย พอร์ตเชื่อมต่อ และขนาด ความแตกต่างเพียงอย่างเดียวคือสายเคเบิล: รุ่น -1AD13 มีสายตรงยาว 5 เมตร รุ่น -1AD03 มีสายแบบขดยาว 3.5 เมตร เลือกรุ่นสายตรงสำหรับการเดินรอบเครื่องจักร เลือกรุ่นสายแบบขดสำหรับการใช้งานที่สถานีคงที่ซึ่งสายควรหดกลับเมื่อหย่อน
คำถามที่ 2: จะเกิดอะไรขึ้นหากผู้ปฏิบัติงานกดปุ่มเปิดใช้งานไปยังตำแหน่งที่ 3 ด้วยความตกใจ?
หน้าสัมผัสของสวิตช์เปิดใช้งานทั้งสองจะเปิดออก — สถานะวงจรเปิดเหมือนกับตำแหน่งที่ปล่อย การตรวจสอบอินพุตเปิดใช้งานของ CNC จะหยุดการเคลื่อนที่ของแกนที่กำลังทำงานอยู่ ผู้ปฏิบัติงานต้องกลับไปยังตำแหน่งกดค้างตรงกลาง (ตำแหน่งที่ 2) อย่างมีสติเพื่อดำเนินการเคลื่อนที่ต่อ นี่คือพฤติกรรมความปลอดภัยที่ตั้งใจไว้: ผู้ปฏิบัติงานที่ตกใจและออกแรงกดอย่างแน่นหนาจะทำให้หยุดทำงาน ไม่ใช่การเคลื่อนที่ต่อไป
คำถามที่ 3: ปุ่มฟังก์ชันที่ผู้ใช้กำหนดค่าได้ 3 ปุ่มถูกกำหนดค่าอย่างไร?
ปุ่มฟังก์ชันเชื่อมต่อกับอินเทอร์เฟซสัญญาณของ MHU ในฐานะอินพุตดิจิทัลไปยังคอนโทรลเลอร์ SINUMERIK การกำหนดค่าให้กับฟังก์ชัน CNC (เริ่ม/หยุดสปินเดิล, เปิด/ปิดน้ำหล่อเย็น, ฟังก์ชัน PLC ของผู้ใช้) จะถูกกำหนดค่าในโปรแกรม PLC ของเครื่องจักร และ/หรือข้อมูลเครื่องจักรของ SINUMERIK แถบสติกเกอร์แบบสไลด์ช่วยให้สามารถเขียนฟังก์ชันปุ่มแบบกำหนดเองเพื่อให้ตรงกับการกำหนดค่าที่ตั้งโปรแกรมไว้
คำถามที่ 4: 6FX2007-1AD13 เข้ากันได้กับ SINUMERIK ทุกรุ่นหรือไม่?
ต้องใช้ระบบ SINUMERIK ที่มีพอร์ตอินเทอร์เฟซ X51/X52/X55/X60 — ครอบคลุม SINUMERIK 840D sl, 828D และ 802D sl โปรดยืนยันว่า NCU หรือ PPU ของเครื่องจักรมีพอร์ตเชื่อมต่อเหล่านี้ และโปรแกรม PLC มีการกำหนดค่าอินเทอร์เฟซของ handheld unit รุ่น SINUMERIK รุ่นเก่าที่มีข้อกำหนดอินเทอร์เฟซ handheld ที่แตกต่างกันอาจต้องใช้ MHU รุ่นอื่นหรืออะแดปเตอร์
คำถามที่ 5: สามารถทำความสะอาด MHU ด้วยน้ำแรงดันสูงได้หรือไม่ เนื่องจากมีระดับการป้องกัน IP65?
IP65 ครอบคลุมน้ำแรงดันต่ำจากทุกทิศทาง — การล้างทำความสะอาดตามปกติและการกระเด็นโดยบังเอิญ ไม่ครอบคลุมการฉีดล้างด้วยแรงดันสูง สำหรับสารทำความสะอาดทางเคมี (น้ำมันตัด, น้ำยาขจัดคราบไขมัน, สารเติมแต่งน้ำหล่อเย็น) โดยทั่วไปจะเข้ากันได้กับวัสดุของตัวเครื่อง อย่างไรก็ตาม ตัวทำละลายเข้มข้นและน้ำยาทำความสะอาดสารเคมีที่มีฤทธิ์กัดกร่อนอาจทำให้พื้นผิวเสื่อมสภาพเมื่อเวลาผ่านไป — โปรดยืนยันกับข้อมูลวัสดุของ Siemens สำหรับตัวเครื่องก่อนสัมผัสกับสารเคมีเป็นประจำ
