| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FC5500-0AA11-2AA0 |

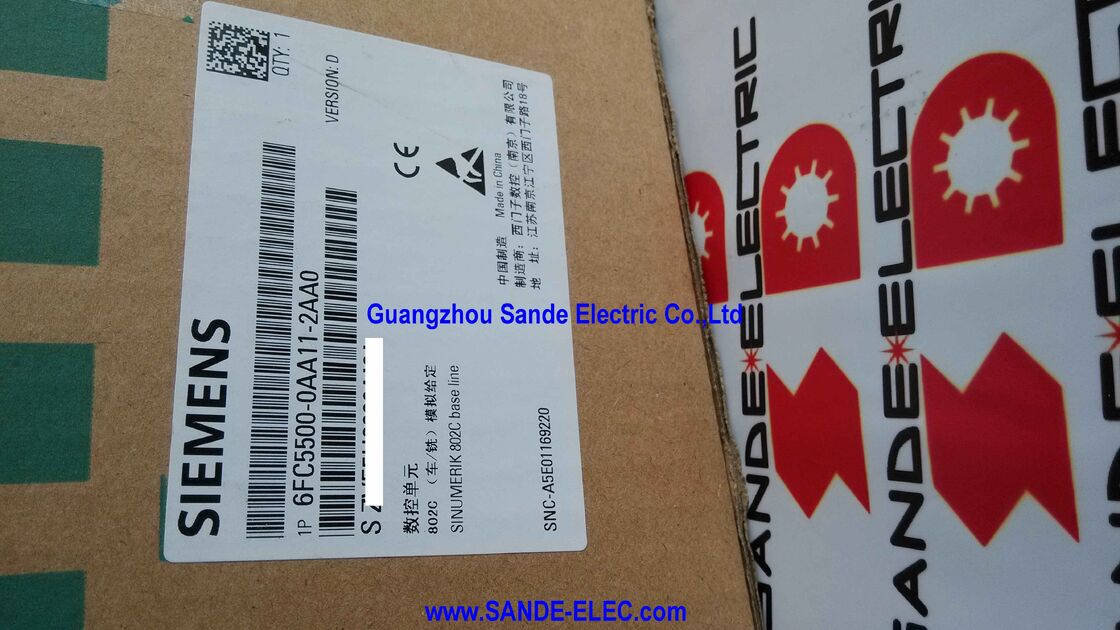

Siemens 6FC5500-0AA11-2AA0 คือแพ็กเกจพื้นฐาน SINUMERIK 802C Base Line — การเข้าสู่ตลาด CNC ในระดับต่ำสุดของ Siemens ออกแบบมาเพื่อนำเสนอการควบคุม CNC ที่แท้จริงสำหรับการใช้งานเครื่องมือกลที่ง่ายที่สุด โดยไม่ต้องมีค่าใช้จ่ายหรือความซับซ้อนของแพลตฟอร์ม SINUMERIK ระดับสูง
คำต่อท้าย "2AA0" ระบุว่าเป็นเวอร์ชันสำหรับตลาดจีนของ 802C Base Line ในขณะที่ฟังก์ชันและเนื้อหาเหมือนกับเวอร์ชัน -1AA0 ทั่วโลก
ทุกสิ่งที่เครื่องมือกลต้องการเพื่อทำงานเป็นระบบ CNC อยู่ในแพ็กเกจนี้
แผงควบคุมแบบบูรณาการ (Operator Panel Control) รวมโปรเซสเซอร์ CNC, PLC, จอแสดงผล, คีย์บอร์ด และแผงควบคุมเครื่องจักร (Machine Control Panel) ไว้ในชุดเดียวที่กะทัดรัด — ไม่มีแร็คแยก, ไม่มีจอภาพแยก, ไม่มีชุดควบคุมแยกที่ต้องติดตั้งและเดินสาย
โมดูล I/O อุปกรณ์ต่อพ่วงจัดการอินพุตดิจิทัล 48 ช่องและเอาต์พุตดิจิทัล 16 ช่องที่เชื่อมต่อเซ็นเซอร์ของเครื่องจักร, สวิตช์จำกัดระยะ, โซลินอยด์ และคอนแทคเตอร์มอเตอร์เข้ากับ CNC
ซีดีกล่องเครื่องมือ (Toolbox CD) บรรจุซอฟต์แวร์การติดตั้งและเอกสารประกอบ สมุดบันทึก (Logbook) ติดตามประวัติการกำหนดค่าของระบบ
การวางตำแหน่ง "Base Line" ในลำดับชั้นผลิตภัณฑ์ SINUMERIK เป็นไปโดยเจตนา: นี่คือระบบควบคุมสำหรับเครื่องจักรที่ต้องการความสามารถของ CNC แต่ไม่สามารถลงทุนในแพลตฟอร์ม 808D, 828D หรือสูงกว่าได้
โรงงานขนาดเล็กที่แปลงเครื่องกลึงธรรมดาเป็น CNC, ศูนย์ฝึกอบรมอาชีวะที่จัดหาเครื่อง CNC เครื่องแรกให้กับนักเรียน, ผู้ผลิตเครื่องจักรที่มุ่งเป้าไปที่ตลาดที่มีการแข่งขันด้านต้นทุน — นี่คือสถานการณ์ที่ 802C Base Line มีความเหมาะสมในทางปฏิบัติ
| พารามิเตอร์ | ค่า |
|---|---|
| เนื้อหาแพ็กเกจ | OPC+MCP, 48/16 DI/O, กล่องเครื่องมือ, สมุดบันทึก |
| แกนขับเคลื่อน | สูงสุด 3 แกนอนาล็อก (±10V) |
| แกนหมุน | 1 แกนอนาล็อก |
| ประเภทเอ็นโค้ดเดอร์ | TTL / Resolver |
| การเขียนโปรแกรม | DIN 66025 (G-code) |
| ประเภทเครื่องจักร | การกลึง + การกัด |
| ตลาด | จีน (คำต่อท้าย 2AA0) |
| สถานะ | เลิกผลิตแล้ว |
เอาต์พุตอ้างอิงความเร็วอนาล็อก ±10V ของ 802C Base Line สำหรับแต่ละแกนคือภาษาสากลของระบบไดรฟ์เซอร์โวตั้งแต่ยุค 1970 ถึง 2000 แอมพลิฟายเออร์เซอร์โวอนาล็อกทุกตัวจาก Siemens, Indramat, Fanuc, ELMO และผู้ผลิตอื่นๆ อีกหลายสิบรายตอบสนองต่อ ±10V — แรงดันเอาต์พุตของ CNC สั่งการอ้างอิงความเร็วของไดรฟ์ และเอ็นโค้ดเดอร์ที่ติดตั้งบนมอเตอร์จะรายงานตำแหน่งจริงกลับไปยัง CNC
สถาปัตยกรรมอินเทอร์เฟซอนาล็อกนี้คือเหตุผลที่ 802C Base Line มีประสิทธิภาพในตลาดปรับปรุงใหม่
เครื่องกลึงธรรมดาที่สร้างขึ้นในยุค 1980 ด้วยมอเตอร์ขับเคลื่อนแบบดั้งเดิมสามารถอัปเกรดเป็นการควบคุม CNC ได้โดยการเพิ่มมอเตอร์เซอร์โวพร้อมเอ็นโค้ดเดอร์ TTL, เชื่อมต่อเข้ากับแอมพลิฟายเออร์ไดรฟ์ SIMODRIVE Base Line (หรือไดรฟ์เซอร์โวอนาล็อกที่เทียบเท่า) และเดินสาย 802C Base Line เป็นตัวควบคุม CNC
เครื่องจักรจะได้รับการประมวลผลโปรแกรม NC เต็มรูปแบบ, การควบคุมรอบอัตโนมัติ และความแม่นยำของตำแหน่ง — ด้วยต้นทุนเพียงเศษเสี้ยวของการเปลี่ยนเครื่องจักรทั้งหมด
ความเข้ากันได้กับเอ็นโค้ดเดอร์ TTL (สัญญาณ A/B/Z แบบเพิ่มค่า) และรีโซลเวอร์ (เซ็นเซอร์ไซน์/โคไซน์อนาล็อก) ช่วยเพิ่มทางเลือกฮาร์ดแวร์ให้กว้างขึ้นอีก
รีโซลเวอร์มีความทนทานและทนทานต่อการปนเปื้อนโดยธรรมชาติ มักเป็นที่นิยมในสภาพแวดล้อมโรงงานที่มีสารหล่อเย็นและเศษโลหะ เอ็นโค้ดเดอร์ TTL มีจำหน่ายทั่วไปและเป็นที่ยอมรับอย่างกว้างขวาง ทั้งสองเชื่อมต่อโดยตรงกับอินพุตการป้อนกลับของ 802C Base Line
802C Base Line ประมวลผลโปรแกรมที่เขียนด้วย DIN 66025 — มาตรฐานแห่งชาติของเยอรมนี (เหมือนกับ ISO 6983) ซึ่งกำหนดภาษาโปรแกรม G-code และ M-code ที่ใช้ในเครื่องมือกล CNC เกือบทุกเครื่องทั่วโลก
โปรแกรมเมอร์ที่ได้รับการฝึกอบรมเกี่ยวกับ CNC ของ Siemens อื่นๆ หรือเกี่ยวกับ Fanuc, Mitsubishi หรือแพลตฟอร์ม CNC หลักอื่นๆ ส่วนใหญ่ จะทราบพื้นฐาน DIN 66025 อยู่แล้ว G00 สำหรับการเคลื่อนที่เร็ว, G01 สำหรับการป้อนตามแนวเส้นตรง, G02/G03 สำหรับการประมาณวงกลม, M03/M04/M05 สำหรับการควบคุมแกนหมุน — สิ่งเหล่านี้เป็นสากล
นอกเหนือจากการประมวลผล G-code มาตรฐานแล้ว 802C Base Line ยังมีอินเทอร์เฟซผู้ใช้ "เครื่องจักรธรรมดา" (manual machine) ที่ออกแบบมาโดยเฉพาะสำหรับเครื่องกลึง
ในโหมดนี้ การควบคุมจะอนุญาตให้ผู้ปฏิบัติงานขับเคลื่อนแกนต่างๆ ด้วยมือโดยใช้ล้อหมุนขณะที่ CNC ติดตามตำแหน่ง, สลับระหว่างการทำงานแบบธรรมดาและการประมวลผลรอบ NC ได้อย่างราบรื่นโดยไม่ต้องเปลี่ยนการตั้งค่าเครื่องจักร และเรียกใช้รอบที่ตั้งโปรแกรมไว้ล่วงหน้า (การกลึง, การเจาะ, การตัดเกลียว) โดยการเลือกปุ่มซอฟต์คีย์อย่างง่าย แทนที่จะใช้โปรแกรม NC เต็มรูปแบบ
โหมดการทำงานแบบคู่ — เครื่องจักร CNC และเครื่องจักรธรรมดาในระบบควบคุมเดียวกัน — มีคุณค่าอย่างยิ่งในโรงงานผลิตขนาดเล็กที่งานส่วนใหญ่เป็นแบบธรรมดา แต่งานที่ซับซ้อนเป็นครั้งคราวต้องการความแม่นยำของ CNC
อินพุตดิจิทัล 48 ช่องและเอาต์พุตดิจิทัล 16 ช่องของโมดูลอุปกรณ์ต่อพ่วงของ 802C Base Line จัดการอินเทอร์เฟซแบบไบนารีที่สมบูรณ์ระหว่าง CNC และระบบกลไกและไฟฟ้าของเครื่องมือกล:
อินพุต 48 ช่องรองรับ: สวิตช์จุดอ้างอิงสำหรับทุกแกน (การคืนเครื่องจักรไปยังตำแหน่งที่ทราบเมื่อเริ่มต้น), สวิตช์จำกัดระยะการเคลื่อนที่ (ทั้งขีดจำกัดฮาร์ดแวร์และอินพุตการตรวจสอบขีดจำกัดซอฟต์แวร์), เซ็นเซอร์ระบุตำแหน่งแกนหมุน (สำหรับการกำหนดตำแหน่งการเปลี่ยนเครื่องมือ), การตรวจสอบระดับและแรงดันสารหล่อเย็น, การล็อคประตูและการตรวจสอบการ์ด, เซ็นเซอร์จับยึดเครื่องมือ และอินพุตแผงควบคุมนอกเหนือจากที่ MCP จัดการโดยตรง
เอาต์พุต 16 ช่องสั่งการ: คอนแทคเตอร์ปั๊มสารหล่อเย็น, ตัวกระตุ้นการเปลี่ยนเครื่องมือ, เบรกแกนหมุน, โซลินอยด์เปลี่ยนเกียร์, หลอดไฟแสดงสถานะ และอุปกรณ์แจ้งเตือน
สำหรับเครื่องจักรที่ต้องการ I/O เพิ่มเติมเกินกว่า 48/16 พื้นฐาน การขยายผ่านแผงรีเลย์ภายนอกหรืออุปกรณ์ I/O เพิ่มเติมที่เชื่อมต่อผ่านอินเทอร์เฟซอนุกรมที่มีอยู่เป็นทางเลือกภายในสถาปัตยกรรมโดยรวมของระบบ
Q1: ความแตกต่างระหว่าง 6FC5500-0AA11-2AA0 (จีน) และ 6FC5500-0AA11-1AA0 (ทั่วโลก) คืออะไร?
คำต่อท้าย -2AA0 ระบุว่าเป็นเวอร์ชันสำหรับตลาดภายในประเทศจีนของแพ็กเกจพื้นฐาน SINUMERIK 802C Base Line
เนื้อหาการทำงาน — ฮาร์ดแวร์, ซอฟต์แวร์, โมดูล I/O, กล่องเครื่องมือ, สมุดบันทึก — เหมือนกันระหว่างทั้งสองเวอร์ชัน
ความแตกต่างอยู่ที่ระบบการสั่งซื้อและการจัดจำหน่ายระดับภูมิภาคของ Siemens: เวอร์ชัน -2AA0 จำหน่ายผ่านช่องทางการจัดจำหน่ายของ Siemens ในประเทศจีน และได้รับการอนุมัติประเภทและปรับให้เข้ากับตลาดจีน
สำหรับการจัดซื้อภายในประเทศจีน หมายเลขคำสั่งซื้อที่เหมาะสมคือ -2AA0; สำหรับการจัดซื้อระหว่างประเทศ ใช้ -1AA0 ทั้งสองรุ่นเข้ากันได้กับเอกสารประกอบและทรัพยากรสนับสนุนทางเทคนิคเดียวกัน
Q2: จำนวนบล็อกโปรแกรมชิ้นงาน (ขั้นตอน NC) สูงสุดที่ 802C Base Line สามารถจัดเก็บได้คือเท่าใด?
พื้นที่จัดเก็บโปรแกรม NC ของ 802C Base Line ถูกออกแบบมาอย่างจงใจสำหรับโปรแกรมที่เรียบง่ายและมีความซับซ้อนต่ำ ซึ่งสอดคล้องกับการวางตำแหน่งในตลาดเครื่องมือกล
ความจุในการจัดเก็บที่แน่นอนกำหนดไว้ในเอกสารระบบ SINUMERIK 802C Base Line ซึ่งระบุหน่วยความจำแบบไม่ลบเลือนที่มีอยู่สำหรับโปรแกรมชิ้นงาน
โปรแกรมสำหรับรอบการกลึงทั่วไปและรูปทรงการกัดในขอบเขตการใช้งานที่ตั้งใจไว้ของระบบควบคุมนี้ — การกลึงเพลาอย่างง่าย, การกัดหน้า, รูปแบบการเจาะ — มักต้องการเพียงไม่กี่ร้อยบล็อก ซึ่งอยู่ในขอบเขตการจัดเก็บที่มีอยู่
สำหรับแอปพลิเคชันที่ต้องการโปรแกรมขนาดใหญ่มาก (รูปทรงที่ซับซ้อนที่สร้างโดย CAM) การวางตำแหน่งของ 802C Base Line แนะนำให้แบ่งโปรแกรมหรือพิจารณาประเภทเครื่องจักรใหม่
Q3: 802C Base Line สามารถควบคุมแกนที่สี่ได้หรือไม่ — เช่น โต๊ะหมุนบนเครื่องกัด?
802C Base Line มาตรฐานรองรับแกนป้อนสูงสุดสามแกนและแกนหมุนหนึ่งแกน
ไม่มีตัวเลือกซอฟต์แวร์สำหรับแกนที่สี่ในระบบควบคุมรุ่นนี้ ซึ่งแตกต่างจาก SINUMERIK 808D ที่มีตัวเลือกแกนเพิ่มเติม
หากแอปพลิเคชันการกัดต้องการแกนที่สี่ ตัวเลือกที่เหมาะสมคือ 808D รุ่นกัดพร้อมตัวเลือกซอฟต์แวร์แกนเพิ่มเติม หรือระบบควบคุม SINUMERIK ระดับสูงกว่า
802C Base Line โดยพื้นฐานแล้วเป็นตัวควบคุมแกนป้อนสามแกน
Q4: กล่องเครื่องมือที่รวมอยู่ในแพ็กเกจเข้ากันได้กับ Windows 10 และระบบปฏิบัติการ PC ปัจจุบันหรือไม่?
ซอฟต์แวร์กล่องเครื่องมือ SINUMERIK 802C Base Line ได้รับการพัฒนาในช่วงยุค Windows XP/2000
ความเข้ากันได้กับ Windows 10 และระบบปฏิบัติการที่ใหม่กว่าอาจมีจำกัด หรือต้องใช้การตั้งค่าโหมดความเข้ากันได้
สำหรับการติดตั้งและกำหนดค่าระบบ 802C Base Line โดยใช้คอมพิวเตอร์ปัจจุบัน ขอแนะนำให้ตรวจสอบ Siemens Industry Online Support สำหรับเวอร์ชันกล่องเครื่องมือล่าสุดและบันทึกความเข้ากันได้กับ Windows
วิศวกรซ่อมบำรุงหลายคนยังคงใช้แล็ปท็อปเครื่องเก่าที่ติดตั้ง Windows XP หรือ Windows 7 ไว้สำหรับงาน SINUMERIK 802 ซีรีส์รุ่นเก่าโดยเฉพาะ
Q5: ไดรฟ์ใดบ้างที่ออกแบบมาโดยเฉพาะเพื่อทำงานร่วมกับ 802C Base Line?
ตระกูลไดรฟ์ SIMODRIVE Base Line คือคู่หูไดรฟ์ที่ Siemens ออกแบบมาโดยเฉพาะสำหรับ 802C Base Line — เป็นเซอร์โวไดรฟ์อนาล็อกที่ปรับต้นทุนให้เหมาะสม โดยใช้ส่วนต่อประสานจุดตั้งค่า ±10V เดียวกันพร้อมการป้อนกลับเอ็นโค้ดเดอร์ TTL ที่ 802C Base Line ส่งออก
SIMODRIVE Base Line ให้ประสิทธิภาพที่ตรงกัน (แรงบิด, ช่วงความเร็ว, การตอบสนองแบบไดนามิก) ที่เหมาะสมกับระดับเครื่องมือกลที่ 802C Base Line ควบคุม
เซอร์โวไดรฟ์อนาล็อกของบุคคลที่สามที่มีอินพุต ±10V และการป้อนกลับเอ็นโค้ดเดอร์ TTL ก็เข้ากันได้เช่นกัน โดยมีเงื่อนไขว่าต้องตรวจสอบขอบเขตประสิทธิภาพของไดรฟ์และข้อกำหนดอินเทอร์เฟซเอ็นโค้ดเดอร์กับข้อกำหนดของ 802C Base Line สำหรับแกนเครื่องจักรเฉพาะ
