| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FC5101-0AA01-0AA0 |

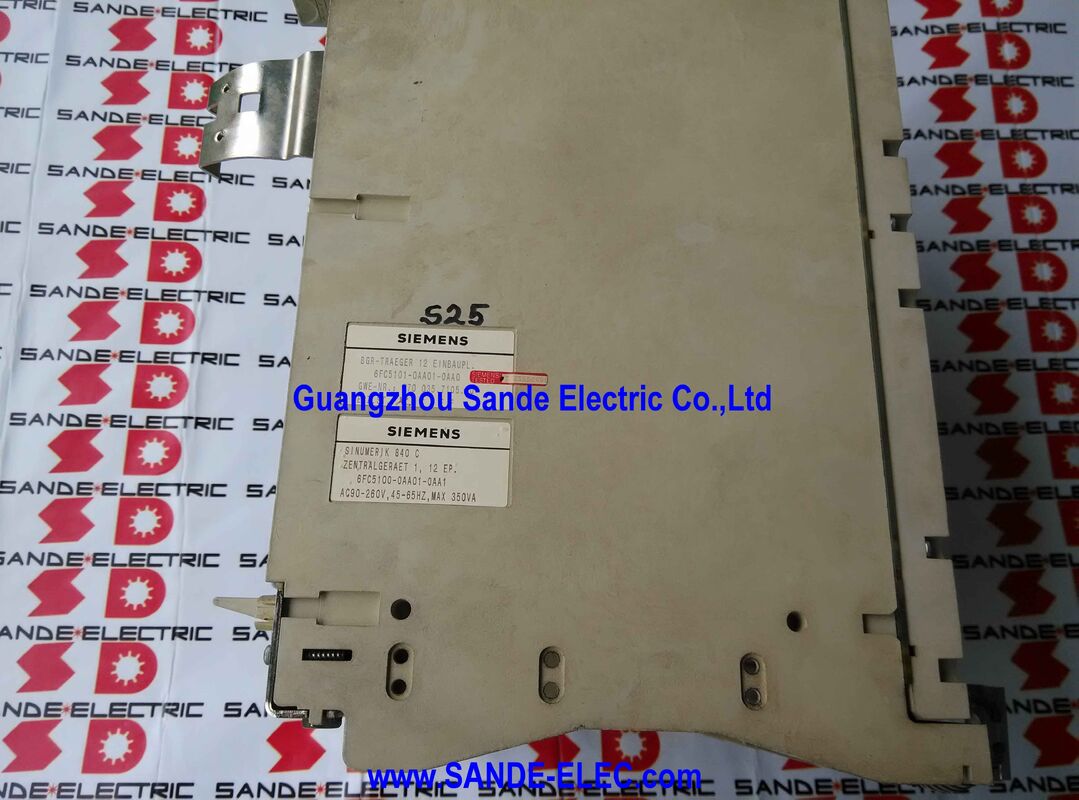

รายการซีเมนส์ 6FC5101-0AA01-0AA0คือ SINUMERIK 840C Central Controller 1 รากชาสี 12 สล็อตที่เป็นกระดูกสันหลังของระบบควบคุม CNC SINUMERIK 840C
840C เป็นพลาตฟอร์มควบคุม CNC ของซีเมนส์ ตั้งแต่ต้นปี 1990 จนถึงปี 2000อยู่อาศัยในระดับสูงของสาย CNC ของซีเมนส์ และหาการใช้งานอย่างกว้างขวางในศูนย์แปรรูปความสามารถสูง, เซลล์การผลิตที่ยืดหยุ่น, ศูนย์หมุน / เครื่องบดหลายแกน, และการใช้งาน CNC ที่ต้องการอื่น ๆ
เครื่องจักร 840C จํานวนหลายพันเครื่องยังคงใช้งานในโรงงานผลิตทั่วโลกและการบํารุงรักษาระบบเหล่านี้ ต้องการการเข้าถึงทุกระดับของฮาร์ดเวิร์ด รวมถึงชาสี rack เอง.
การตั้งชื่อว่า "ไม่พร้อม" มีความหมาย: 6FC5101-0AA01-0AA0 คือโครงสร้างรากเปลือย รากอลูมิเนียมและสแตนเลสที่มีบัสด้านหลัง, การนําสล็อต, เครื่องเชื่อมแผ่นหน้าและการติดตั้งฮาร์ดเวิร์ด โดยไม่มีการ์ดโมดูลใด ๆ ที่ทําให้ฟังก์ชัน 840C.
แหล่งไฟฟ้า, เครื่องประมวลผล NC, CSB, PLC CPU, โมดูลอินเตอร์เฟส, และบอร์ดแกนทั้งหมดติดตั้งอยู่ในชาสซี่นี้ แต่ถูกสั่งและบริหารเป็นส่วนตัว
6FC5100-0AA01-0AA1 ที่เกี่ยวข้องอย่างใกล้ชิด (สังเกตความแตกต่างเล็ก ๆ น้อย ๆ ของจํานวนชิ้นส่วน) เป็นเร็กที่เทียบเท่าที่ส่งด้วยเครื่องพลังงาน, CSB, และ PLC CPU 135WD ที่ติดตั้งไปแล้ว
ในแง่การบํารุงรักษาเชิงปฏิบัติการ ราคที่ไม่ได้อํานวยความสะดวกให้บริการความต้องการเฉพาะเจาะจง: เมื่อ 840C Central Controller 1 รากกระเบื้องได้รับความเสียหายทางกายภาพโครงสร้าง rack ที่แตก, การนําการ์ดที่เสียหาย แต่โมดูลที่ติดตั้งยังคงใช้งาน, ราคที่ไม่อํานวยความสะดวกทําให้ช่างบํารุงรักษาสามารถโอนโมดูลทํางานจากชาสีที่เสียหายไปในราคใหม่,การฟื้นฟูระบบโดยไม่ต้องเปลี่ยนการ์ดโมดูลที่แพง
| ปริมาตร | มูลค่า |
|---|---|
| การนับสล็อต | 12 |
| เนื้อหาของโมดูล | อุปกรณ์ไม่ครอบคลุม (เฉพาะชัสซี่) |
| CNC ที่เข้ากันได้ | SINUMERIK 840C / 840CE |
| ตําแหน่งเครื่องควบคุม | เครื่องควบคุมกลาง 1 |
| สถานะ | หยุดผลิต |
SINUMERIK 840C เป็นระบบควบคุม CNC แบบโมดูล ที่จัดตั้งอยู่รอบตัววางเครื่องควบคุมกลางหนึ่งหรือหลายตัวเครื่องควบคุมกลาง 1 (เรคนี้) เป็นเรคหลักที่จัดเก็บบอร์ดระบบที่สําคัญ:
พลังงานไฟฟ้า (PS):ปรับเปลี่ยนการเข้าของสายไฟฟ้าแอลซี เป็นความดันที่กําหนดไว้ที่ต้องการโดยบอร์ดที่ติดตั้งทั้งหมด โดยทั่วไป +5V, ±15V และ +24V สําหรับวงจรโลจิกและแอนาล็อกต่าง ๆ.
CSB (คณะกรรมการบริการกลาง):ให้บริการระบบบริหารรถบัส การจัดจําหน่ายนาฬิกา และพื้นฐานการสื่อสารระหว่างเครื่องสําหรับ rack
CSB เป็นบอร์ดที่ทําให้ Backplane เป็นระบบประสานงานที่ใช้งานได้ แทนที่จะเป็นแค่ระบบเชื่อมต่อที่ไม่ใช้งาน
PLC CPU (135WD หรือคล้ายกัน):โปรเซสเซอร์ PLC SIMATIC S5-135WD ที่ใช้ในการควบคุมกลยุทธ์ช่วยของเครื่องและฟังก์ชันเครื่อง binary ทั้งหมดที่ NC (การควบคุมเลข) processor มอบหมายให้ PLC.
บอร์ดโปรเซสเซอร์ NC:การ์ดโปรเซสเซอร์ควบคุมตัวเลขที่ดําเนินการคํานวณการแทรก, อัลการิธึมควบคุมตําแหน่งแกน, และการตีความโปรแกรมส่วน
การปรับแต่งโปรเซสเซอร์ NC ที่เฉพาะเจาะจงขึ้นอยู่กับจํานวนแกนและช่องทางที่ปรับแต่งให้กับเครื่อง
บอร์ดอินเตอร์เฟซ:บอร์ด I/O, บอร์ดอินเตอร์เฟซโคเดอร์, บอร์ดวงจรวัด, และบอร์ดเฉพาะการใช้งานอื่น ๆ ที่ครอบคลุมสล็อตที่เหลือ
ความจุ 12 สล็อตของเซ็นทรัลคอนโทรลเลอร์ 1 สามารถรองรับการติดตั้ง SINUMERIK 840C แบบเฉพาะอย่างยิ่งที่มีจํานวนแกนสูง
เครื่องจักรที่ต้องการสล็อตมากกว่า 12 เครื่องใช้ racks เครื่องควบคุมกลางเพิ่มเติม (Controller 2, Controller 3) ที่ติดต่อกับ rack หลักผ่านการเชื่อม bus ระหว่าง rack
SINUMERIK 840C และ 840CE มีแพลตฟอร์มฮาร์ดแวร์เดียวกัน รวมถึงชาสีราคนี้ แต่แตกต่างกันในความสามารถของระบบสปินด์และการขับเคลื่อน:
รายการ840Cเป็นการปรับแต่งมาตรฐานที่ออกแบบให้ใช้กับ SIMODRIVE 611 servo และ spindle drive ผ่านสถาปัตยกรรมอินเตอร์เฟซมาตรฐาน SINUMERIK 840C
รายการ840CE(เพิ่มเติม) ขยาย 840C ด้วยฟังก์ชันเพิ่มเติมและช่องทางแกนเพิ่มเติมตามต้องการ สําหรับการตั้งเครื่องที่ซับซ้อนกว่า.
การตั้งชื่อ "CE" ถูกใช้สําหรับตัวแปรเฉพาะการส่งออกและการขยายฟังก์ชันบางตัว
ระบบทั้ง 2 ใช้ชาสีราคกลเดียวกัน แบ็คเพลน และเซตโมดูลพื้นฐาน
ความแตกต่างของฮาร์ดแวร์คือการตั้งค่าโมดูลเฉพาะที่อํานวยความสะดวก รายละเอียดโปรแกรมและการตั้งค่าใน NC processor และ PLC board กําหนดว่าระบบทํางานเป็น 840C หรือ 840CE.
ในขณะที่โมดูลอิเล็กทรอนิกส์ภายในเครื่องควบคุมกลาง 840C เป็นชิ้นส่วนที่ต้องการซ่อมแซมหรือเปลี่ยนรถชาสีเรคเองอาจต้องเปลี่ยนในสถานการณ์เฉพาะเจาะจง:
ความเสียหายของเครื่องเชื่อม Backplane:เครื่องเชื่อมบัสติดต่อทองบนแผ่นหลังรับและปล่อยการ์ดโมดูลในรอบหลายรอบการบํารุงรักษา
ในสภาพแวดล้อมการบํารุงรักษาความถี่สูง, หรือหลังจากที่โมดูลถูกบังคับให้เข้าในสล็อตที่ไม่ตรงกันดี, เครื่องเชื่อม Backplane อาจได้รับความเสียหาย. เมื่อเกิดความเสียหายของ Connector Backplane,ความน่าเชื่อถือทางไฟฟ้าของเรคทั้งหมดถูกเสี่ยง การเปลี่ยนชาสีเป็นความละเอียดที่ถูกต้อง.
ความเสียหายจากการกัดสรรหรือการปนเปื้อนของเรค:ในห้างสรรพสินค้าที่ตู้ CNC ได้ถูกปิดอย่างไม่ดีต่ออากาศระเหยของเหลวเย็น ชิปการแปรรูปโลหะ หรือน้ํายาทําความสะอาดโครงสร้างชาสีเรคอาจเกิดการเกรดจนถึงจุดที่สล็อตโมดูลไม่สามารถให้การติดตั้งกลไกที่ปลอดภัยอีกต่อไป.
ชาสีที่เกิดจากการคล้องที่ทําให้การ์ดโมดูลเปลี่ยนตําแหน่งระหว่างการสั่นสะเทือน สร้างความล้มเหลวในการสัมผัสที่ระยะสั้นที่ยากที่จะวินิจฉัย
การกระแทกทางกายภาพ:อุบัติเหตุในตู้, การเสียหายจากการขนส่ง, หรือการจัดการที่ไม่ถูกต้อง สามารถบิดหรือแตกทางกายภาพของแนวทาง slot ของ rack, ทําให้โมดูลไม่สามารถนั่งได้อย่างถูกต้อง.
ในทุกกรณีนี้ หม้อชาสีที่ไม่อํานวยความสะดวก 6FC5101-0AA01-0AA0 ให้การแทนโครงสร้างในขณะที่อนุรักษ์การลงทุนในบัตรโมดูลที่ติดตั้ง
Q1: ความแตกต่างระหว่าง 6FC5101-0AA01-0AA0 และ 6FC5100-0AA01-0AA1 คืออะไร?
6FC5100-0AA01-0AA1 (เบื้องต้นเบอร์ส่วนที่แตกต่างกันเล็กน้อย: -5100 vs -5101) เป็นเซ็นทรัลคอนโทรเลอร์ 1 ที่พร้อมอุปกรณ์ครบถ้วน, ส่งพร้อมกับไฟฟ้า, CSB, และ PLC CPU 135WD ที่ติดตั้ง6FC5101-0AA01-0AA0 เป็นชัสซี่ที่ไม่ได้จัดสรรเท่านั้น ̇ มันมาโดยไม่มีโมดูลติดตั้ง.
เวอร์ชั่นที่ไม่อํานวยความสะดวกเหมาะสมเมื่อโมดูลทํางานถูกโอนจากชาสีที่เสียหาย เมื่อสร้างใหม่หรือตั้งค่าระบบ 840C จากศูนย์จําเป็นต้องมีรุ่นที่ติดเครื่อง หรือโมดูลที่จัดซื้อแยกกัน.
Q2: โมดูลจาก SINUMERIK 840C Controller 2 หรือ Controller 3 ราฟสามารถติดตั้งในชาสซี่ Controller 1 นี้ได้หรือไม่?
The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.
อย่างไรก็ตาม ตําแหน่งทางตรรกะของบอร์ดบางส่วน (โดยเฉพาะการให้พลังงาน PS,และบอร์ดที่ครอบงําตําแหน่งสล็อตพิเศษ) ได้กําหนดในการตั้งค่าฮาร์ดแวร์ SINUMERIK 840C, และการผสมผสานบอร์ดระหว่างตําแหน่งรากควบคุมต้องการการเชื่อมโยงอย่างละเอียดกับคู่มือการวางแผน 840C เพื่อตรวจสอบการตั้งค่าที่อยู่ของบอร์ด, การตั้งค่ากระโดดและการมอบหมายสล็อตด้านหลัง.
Q3: จํากัดจํานวนสล็อตคืออะไร และเกิดอะไรขึ้นถ้าการตั้งค่า 840C ต้องการมากกว่า 12 สล็อต?
ราคคอนโทรลเลอร์ 1 ให้สล็อตโมดูล 12 ช่อง เมื่อการตั้งค่าเครื่องจักรเฉพาะอย่างยิ่ง จํานวนแกนสูง ช่องหลายช่อง I/O ที่กว้างขวาง ต้องการตําแหน่งสล็อตมากกว่า 12 ช่องระบบ 840C ขยายด้วยการเพิ่มตัวควบคุม 2 (6FC5101-0AB02-0AA0 กับ 18 สล็อต + 3 สล็อต AT) และถ้าจําเป็น, เชื่อมต่อกับตัวควบคุม 1 ผ่านอินเตอร์เฟซ bus ระหว่าง rack
คู่มือการวางแผนสําหรับการปรับแต่งเฉพาะ 840C ระบุว่าแผ่นไหนต้องอยู่ในตัวควบคุม 1 และแผ่นไหนสามารถกระจายไปทั่วเร็กเพิ่มเติมได้
Q4: SINUMERIK 840C ยังคงได้รับการสนับสนุนจากซีเมนส์ และสถานการณ์ของอะไหล่คืออะไร?
พลาตฟอร์ม SINUMERIK 840C ถูกหยุดโดยซีเมนส์มาหลายปีแล้วแต่ซีเมนส์ให้บริการสิ่งที่มันเรียกว่า "บริการอุตสาหกรรม" สําหรับแพลตฟอร์มเก่า.
สําหรับผู้ใช้สุดท้ายที่ใช้เครื่อง 840C ช่องทางอะไหล่หลักคือโลจิสติกของอะไหล่ของซีเมนส์เอง (สําหรับอะไหล่ที่ยังอยู่ในคลังของพวกเขายัง)บริการซ่อมแซมเฉพาะ SINUMERIK ที่มีคลังโมดูล 840C ที่ถูกปรับปรุงใหม่และตลาดอัตราส่วนส่วนเกินอุตสาหกรรม
ราคชาสซี่เอง ณ ฐานะส่วนประกอบเครื่องจักรกล มากกว่าส่วนประกอบอิเล็กทรอนิกส์ ณ ฐานะที่ค่อนข้างมีในตลาดที่เหลือ เมื่อเทียบกับการ์ดโมดูล
Q5: SINUMERIK 840C เป็นตัวแทนของอะไร และสามารถปรับปรุงได้อย่างไร โดยใช้เครื่องยนต์และเครื่องขับของ 840C อีกครั้ง?
ซีเมนส์กําหนดให้ SINUMERIK 840C เป็น SINUMERIK 840D sl (Solution Line) และล่าสุดเป็น SINUMERIK ONE
A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.
เครื่องยนต์และระบบ Encoder เป็นส่วนใหญ่ที่สอดคล้องและการบํารุงรักษาของสายไฟฟ้าและสายเชื่อม สามารถรักษาไว้ในการย้ายที่วางแผนดี, ทําให้การเปลี่ยนอิเล็กทรอนิกส์เป็นไปได้โดยไม่ต้องสร้างเครื่องใหม่ทั้งหมด
