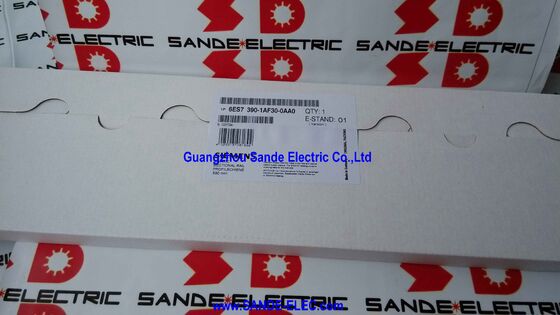

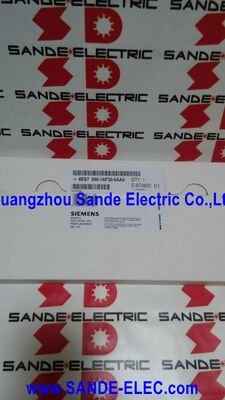

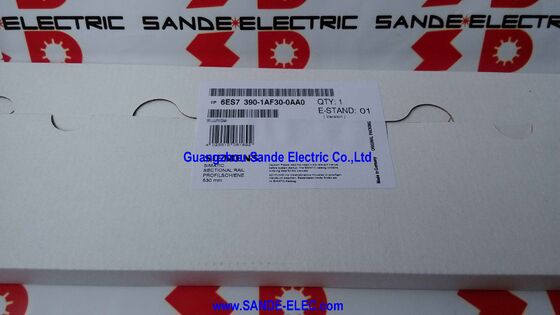

SIMATIC S7-300, RAIL L=530MM 6ES7390-1AF30-0AA0 6ES7 390-1AF30-0AA0 6ES739O-1AF3O-OAAO

Siemens 6ES7390-1AF30-0AA0 | รางยึด SIMATIC S7-300 — ความยาว 530 มม., ติดตั้งในตู้โดยตรง หรือตัดตามความยาวที่ต้องการ, ต้องใช้ขั้วต่อสายดิน

ภาพรวม

Siemens 6ES7390-1AF30-0AA0 คือรางยึดขนาด 530 มม. สำหรับคอนโทรลเลอร์แบบตั้งโปรแกรมได้ SIMATIC S7-300 — โครงสร้างพื้นฐานที่ทุกการติดตั้ง S7-300 เริ่มต้นขึ้น ก่อนที่โมดูล S7-300 ใดๆ จะถูกติดตั้งบนผนังของตู้ควบคุม รางนี้จะถูกติดตั้งก่อน

แหล่งจ่ายไฟ, CPU, โมดูลสัญญาณ, โปรเซสเซอร์สื่อสาร และโมดูลฟังก์ชัน ทั้งหมดจะถูกเสียบเข้ากับรางนี้และเชื่อมต่อผ่านบัสแบ็คเพลนเพื่อสร้างสถานี PLC ที่สมบูรณ์และทำงานได้

รางยึด S7-300 เป็นส่วนประกอบที่ออกแบบมาโดยเฉพาะ — ไม่ใช่ราง DIN ทั่วไป รูปทรงของโปรไฟล์, รูปแบบช่องเสียบ และจุดเชื่อมต่อขั้วต่อบัสมีความเฉพาะเจาะจงกับสถาปัตยกรรมทางกลของตระกูล S7-300

โมดูลจะเสียบเข้าที่ และเชื่อมต่อทางไฟฟ้าผ่านขั้วต่อบัสที่ร้อยผ่านช่องเสียบแบ็คเพลน และยึดด้วยสกรูยึดที่ฐานของแต่ละโมดูล

รางให้ความแข็งแรงทางกลที่ยึดชุดโมดูลทั้งหมดให้อยู่ในตำแหน่งผ่านการสั่นสะเทือน, การเปลี่ยนแปลงอุณหภูมิ และภาระทางกลของตู้ควบคุมที่ทำงานอยู่

ความยาว 530 มม. รองรับการกำหนดค่า S7-300 มาตรฐานส่วนใหญ่ได้อย่างสบาย Siemens มีรางยึด S7-300 ให้เลือกหลายความยาวเพื่อให้เข้ากับขนาดสถานีที่แตกต่างกัน — รางที่สั้นกว่าสำหรับการติดตั้งขนาดกะทัดรัด และช่วงความยาวเต็มถึง 2000 มม. สำหรับสถานีที่มีการกำหนดค่าสูงสุด

รางขนาด 530 มม. เป็นหนึ่งในความยาวที่ระบุบ่อยที่สุด เหมาะสำหรับสถานี S7-300 ขนาดกลางทั่วไปที่มี CPU, แหล่งจ่ายไฟ และโมดูลสัญญาณหกถึงแปดโมดูลภายในความกว้างมาตรฐานของตู้ DIN

ข้อมูลจำเพาะหลัก

ทำไมรางยึด S7-300 จึงไม่ใช่แค่ราง DIN

คำถามทั่วไปจากวิศวกรที่พบรางยึด S7-300 เป็นครั้งแรกคือ ทำไมจึงต้องสั่งแยกต่างหาก แทนที่จะใช้ราง DIN ขนาด 35 มม. มาตรฐานจากสต็อกการผลิตแผง คำตอบอยู่ที่โปรไฟล์ — รางยึด S7-300 ไม่ใช่ราง TS DIN ขนาด 35 มม. มาตรฐาน

หน้าตัดของมันจะกว้างและสูงกว่า โดยมีส่วนยื่นด้านล่างที่ฐานโมดูล S7-300 จะเกี่ยวเข้าไปในระหว่างการติดตั้ง ก่อนที่จะหมุนขึ้นและล็อคเข้าที่ด้วยสกรูยึด

โปรไฟล์นี้ยังคงรักษาระยะห่างแนวนอนที่แม่นยำระหว่างช่องเสียบขั้วต่อบัส ซึ่งช่วยให้ตัวนำบัสแบ็คเพลนจัดแนวถูกต้องระหว่างโมดูลที่อยู่ติดกัน

การใช้รางที่ไม่ถูกต้อง — แม้แต่รางที่ดูคล้ายกันผิวเผิน — ก็มีความเสี่ยงที่จะโมดูลไม่อยู่ในแนว, การเชื่อมต่อขั้วต่อบัสไม่สมบูรณ์ หรือความไม่เสถียรทางกลภายใต้การสั่นสะเทือน

6ES7390-1AF30-0AA0 เป็นรางที่ถูกต้องสำหรับโมดูล S7-300 ทุกประเภทมาตรฐาน และรับประกันความเข้ากันได้ทั่วทั้งช่วงโมดูล S7-300

การตัดรางให้ได้ความยาวที่กำหนดเอง

ข้อได้เปรียบที่ใช้งานได้จริงของการสั่งรางที่มีความยาวมาตรฐาน เช่น รุ่น 530 มม. คือตัวเลือกในการตัดให้สั้นลง ณ สถานที่ติดตั้ง หากแอปพลิเคชันต้องการสถานีขนาดเล็กกว่า

รางทำจากอลูมิเนียมอัลลอยด์ และสามารถตัดได้อย่างเรียบร้อยด้วยเลื่อยเหล็ก หรือเลื่อยวงเดือนสำหรับตัดโลหะ

ปลายที่ตัดควรได้รับการลบคมเพื่อขจัดขอบคม และเพื่อให้แน่ใจว่าโมดูลจะอยู่ในแนวที่ตำแหน่งปลาย

วิศวกรที่สร้างสถานี S7-300 ขนาดเล็กหลายแห่งในโครงการ มักจะสั่งรางยาวเพียงอันเดียวและตัดให้ได้ความยาวที่ต้องการสำหรับแต่ละสถานี ซึ่งช่วยลดความซับซ้อนในการจัดซื้อ

รางขนาด 530 มม. ให้วัสดุเพียงพอสำหรับสถานีมาตรฐานหนึ่งสถานี หรือสำหรับสถานีที่สั้นกว่าสองสถานีที่ตัดจากชิ้นเดียว

การต่อสายดินรางยึด

รางยึดจะต้องเชื่อมต่อกับระบบสายดินป้องกัน (PE) ของตู้ เพื่อให้การติดตั้ง S7-300 ทั้งหมดมีการต่อสายดินอย่างถูกต้อง Siemens จัดหาคลิปขั้วต่อสายดินเฉพาะ (สั่งซื้อแยกต่างหาก — หมายเลขชิ้นส่วนแตกต่างกันไปตามประเภทการติดตั้ง) ที่ติดเข้ากับจุดเชื่อมต่อสายดินของราง และรับตัวนำ PE

ตัวรางอลูมิเนียมจะนำ PE ไปยังโมดูลที่ติดตั้งแต่ละตัวผ่านการสัมผัสพื้นผิวของโมดูลกับราง

การต่อสายดินรางยึดอย่างถูกต้องมีสองหน้าที่: ความปลอดภัยของบุคลากร (รางและโมดูลที่ติดตั้งทั้งหมดอยู่ที่ศักย์ดิน ป้องกันไฟฟ้าช็อตจากความผิดพลาดของฉนวน) และประสิทธิภาพ EMC (รางให้การอ้างอิงสายดินที่มีความต้านทานต่ำสำหรับกระแสไหลกลับความถี่สูงที่เกิดจากแหล่งจ่ายไฟสวิตชิ่งและอิเล็กทรอนิกส์ดิจิทัลของ S7-300)

คำถามที่พบบ่อย

คำถามที่ 1: รางยึดขนาด 530 มม. นี้สามารถใช้กับโมดูลรุ่นก่อนหน้า S5 หรือรุ่นต่อมา S7-1500 ของ S7-300 ได้หรือไม่?

ไม่. โปรไฟล์รางยึด S7-300 มีความเฉพาะเจาะจงกับรูปทรงโมดูล S7-300 โมดูล SIMATIC S5 ใช้ระบบยึดที่แตกต่างกันโดยสิ้นเชิง โมดูล SIMATIC S7-1500 ใช้รางยึดที่แตกต่างกันและไม่สามารถเข้ากันได้ทางกายภาพ (ราง S7-1500 กว้างกว่าและใช้กลไกการหนีบและล็อคที่แตกต่างกัน)

6ES7390-1AF30-0AA0 ใช้เฉพาะกับโมดูลซีรีส์ S7-300 รวมถึงโมดูล S7-300 ที่ติดตั้งในสถานี I/O แบบกระจาย ET 200M

คำถามที่ 2: สามารถติดตั้งโมดูล S7-300 ได้กี่โมดูลบนรางขนาด 530 มม.?

จำนวนโมดูลขึ้นอยู่กับความกว้างของแต่ละโมดูล โดยทั่วไปโมดูลแหล่งจ่ายไฟ S7-300 (PS307) กว้าง 80 มม.; CPU 315 กว้าง 80 มม.; โมดูล I/O ดิจิทัล 16 ช่อง (SM323 หรือเทียบเท่า) กว้าง 40 มม.

เริ่มต้นจากด้านซ้ายด้วยแหล่งจ่ายไฟและ CPU (โมดูล 80 มม. สองตัว = 160 มม.) ส่วนที่เหลือ 370 มม. ของรางขนาด 530 มม. สามารถรองรับโมดูลสัญญาณขนาด 40 มม. ได้ประมาณแปดถึงเก้าโมดูล ด้วยโมดูลความกว้างแคบพิเศษ อาจเป็นไปได้มากกว่าเล็กน้อย โมดูลฟังก์ชันที่กว้างกว่าจะลดจำนวนลง

ต้องคำนึงถึงระยะห่างของขั้วต่อบัสในผลรวมด้วย

คำถามที่ 3: วันที่เลิกผลิตคือเดือนตุลาคม 2023 ผลิตภัณฑ์นี้ยังคงมีจำหน่ายหรือไม่ และมีอะไรมาทดแทน?

การเลิกผลิต (PM400) หมายความว่า Siemens ได้เริ่มถอดผลิตภัณฑ์ออกจากยอดขายที่ใช้งานอยู่ แต่ยังคงจัดส่งจากสต็อกที่มีอยู่ตราบเท่าที่ยังมีสินค้า

ผลิตภัณฑ์ไม่ได้หมดทันที — โดยทั่วไปยังคงสามารถซื้อได้จาก Siemens และตัวแทนจำหน่ายที่ได้รับอนุญาตเป็นระยะเวลานานหลังจากการเลิกผลิต และจากตลาดสินค้าอุตสาหกรรมมือสองอย่างไม่มีกำหนด

บริบทที่กว้างขึ้นคือ แพลตฟอร์ม SIMATIC S7-300 กำลังเปลี่ยนไปสู่การสิ้นสุดการขาย และ Siemens แนะนำให้ย้ายการออกแบบใหม่ไปยังแพลตฟอร์ม S7-1500

สำหรับการบำรุงรักษาระบบ S7-300 ที่มีอยู่ รางยึดยังคงเป็นอะไหล่ที่ใช้งานได้

คำถามที่ 4: สามารถเชื่อมต่อสถานี S7-300 หลายสถานีเข้าด้วยกันได้หรือไม่ หากใช้รางยึดแยกกัน?

ได้ การกำหนดค่า S7-300 แบบหลายแร็คเป็นสถาปัตยกรรมมาตรฐานสำหรับระบบขนาดใหญ่ที่เกินจำนวนโมดูลรางเดียว แต่ละรางจะสร้างเป็นหนึ่งแร็ค

แร็คจะเชื่อมต่อกันผ่านโมดูลอินเทอร์เฟซ — IM 360 (ส่ง) ในแร็คหลัก และ IM 361 (รับ) ในแร็คขยายได้ถึงสามแร็ค หรือคู่ IM 365 สำหรับการกำหนดค่าแร็คขยายเดียว

แต่ละแร็คมีรางยึดของตัวเอง, แหล่งจ่ายไฟของตัวเอง และโมดูลอินเทอร์เฟซของตัวเอง สัญญาณและข้อมูลจะส่งผ่านระหว่างแร็คผ่านสายเคเบิลบัสระหว่างแร็ค

คำถามที่ 5: รางยึดเองมีการส่งสัญญาณไฟฟ้าหรือไม่ หรือเป็นเพียงส่วนประกอบทางกล?

รางยึดเป็นส่วนประกอบทางกลเป็นหลัก — ให้การรองรับโครงสร้างสำหรับโมดูล แต่ไม่ได้ส่งตัวนำสัญญาณหรือสายไฟใดๆ ภายในโปรไฟล์

การเชื่อมต่อทางไฟฟ้าระหว่างโมดูล S7-300 ที่อยู่ติดกันจะจัดการโดยขั้วต่อบัส (ส่วนประกอบแยกต่างหาก, หมายเลขชิ้นส่วน 6ES7390-0AA00-0AA0 หรือเทียบเท่า) ที่ผ่านช่องเสียบในแผงด้านหลังของแต่ละโมดูล และสร้างการเชื่อมต่อบัสแบ็คเพลน

ฟังก์ชันทางไฟฟ้าเพียงอย่างเดียวของรางเองคือการเป็นตัวนำ PE ซึ่งกระจายการเชื่อมต่อสายดินป้องกันจากขั้วต่อสายดินไปยังโมดูลที่ติดตั้งทั้งหมดผ่านการสัมผัสพื้นผิว
