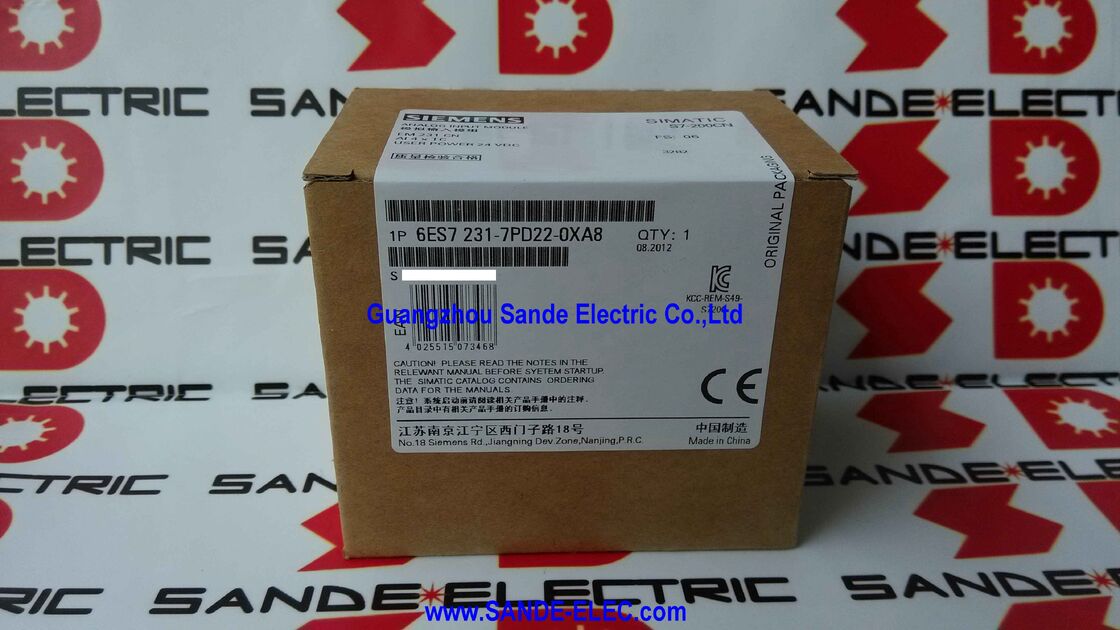

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN Analog Input EM 231
โมดูล 6ES7231-7PD22-0XA8 เป็นโมดูล SIMATIC S7-200 CN Analog Input EM 231 Siemens ระบุว่าเป็นโมดูล สำหรับ CPU S7-22X เท่านั้น พร้อมความสามารถในการอินพุต อินพุตเทอร์โมคัปเปิล / ±80 mV รองรับ ±80 mV และ สัญญาณเทอร์โมคัปเปิล และมีความละเอียด 15 บิต + เครื่องหมาย ข้อมูลผลิตภัณฑ์ของ Siemens ยังระบุประเภทเทอร์โมคัปเปิลที่รองรับเป็น คำถามที่ 3: เหตุใดประเภทสัญญาณที่แน่นอนจึงมีความสำคัญในรุ่นนี้? พร้อมทั้งระบุว่าโมดูลมีการสูญเสียกำลังไฟฟ้าทั่วไป 1.8 Wเนื่องจากโมดูลนี้สร้างขึ้นตามรูปแบบการวัดที่เฉพาะเจาะจง หากแอปพลิเคชันที่ติดตั้งใช้
โมดูลนี้มีไว้สำหรับการวัดแรงดันไฟฟ้าต่ำและเทอร์โมคัปเปิลโดยเฉพาะ Siemens ไม่ได้ระบุว่าเป็นโมดูลอินพุตกระแส โมดูลเทอร์โมมิเตอร์ หรือโมดูลอินพุตความต้านทาน รูปแบบอินพุตนี้เป็นหนึ่งในลักษณะที่กำหนดและเป็นจุดสำคัญที่สุดที่ต้องรักษาไว้ในการเปลี่ยน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6ES7231-7PD22-0XA8 |
| ผู้ผลิต | Siemens |
| ประเภทผลิตภัณฑ์ | SIMATIC S7-200 CN Analog Input EM 231 |
| คลาส CPU ที่เข้ากันได้ | สำหรับ CPU S7-22X เท่านั้น |
| การสูญเสียกำลังไฟฟ้า, โดยทั่วไป | 1.8 W |
| จำนวนอินพุตแอนะล็อก | 4 |
| อินพุตแรงดันไฟฟ้า | ใช่ |
| อินพุตกระแส | ไม่ |
| อินพุตเทอร์โมคัปเปิล | ใช่ |
| เทอร์โมมิเตอร์ความต้านทาน | ไม่ |
| อินพุตความต้านทาน | ไม่ |
| ช่วงสัญญาณ | ±80 mV และเทอร์โมคัปเปิล |
| ประเภทเทอร์โมคัปเปิลที่รองรับ | J, K, S, T, R, E, N |
| ความละเอียด | 15 บิต + เครื่องหมาย |
ตารางด้านบนสะท้อนข้อมูลผลิตภัณฑ์ของ Siemens และเนื้อหาเอกสารข้อมูลที่เชื่อมโยงกับ Siemens สำหรับโมเดล EM 231 รุ่นนี้โดยเฉพาะ
โมดูลนี้เหมาะสำหรับ การเก็บข้อมูลอุณหภูมิและการวัดแอนะล็อกระดับต่ำ ในระบบ S7-200 ที่ใช้ CPU S7-22X โครงสร้าง 4 ช่องและรองรับเทอร์โมคัปเปิลทำให้เหมาะสำหรับแผงควบคุมขนาดกะทัดรัดที่ต้องนำสัญญาณอุณหภูมิหลายสัญญาณเข้าสู่ PLC โดยไม่ต้องเปลี่ยนไปใช้แพลตฟอร์มควบคุมที่ใหญ่ขึ้น
รูปแบบสัญญาณที่เผยแพร่มีความเฉพาะเจาะจงและชัดเจน: รองรับอินพุตแรงดันไฟฟ้าและเทอร์โมคัปเปิล; ไม่รองรับอินพุตกระแส เทอร์โมมิเตอร์ความต้านทาน และอินพุตความต้านทาน ทำให้เหมาะสมเมื่อแอปพลิเคชันเดิมขึ้นอยู่กับประเภทการวัดนี้โดยเฉพาะ
สำหรับการเลือก จุดที่สำคัญที่สุดคือ ความเข้ากันได้กับ CPU S7-22X รูปแบบสัญญาณ อินพุต 4 ช่อง รูปแบบสัญญาณ เทอร์โมคัปเปิล / ±80 mV และรูปแบบการแปลง 15 บิต + เครื่องหมาย เหล่านี้เป็นลักษณะที่ทำให้ EM 231 รุ่นนี้แตกต่างจากโมดูลแอนะล็อกอื่นๆ ในตระกูล S7-200
คำถามที่ 1: โมดูล 6ES7231-7PD22-0XA8 เป็นโมดูลประเภทใด?
เป็นโมดูล SIMATIC S7-200 CN Analog Input EM 231 Siemens กำหนดให้เป็น โมดูลอินพุตแอนะล็อก 4 ช่อง สำหรับ CPU S7-22X พร้อมความสามารถในการอินพุต ±80 mV และ เทอร์โมคัปเปิล ไม่ใช่การ์ด I/O แอนะล็อกแบบผสม และไม่ใช่โมดูลอินพุตกระแส
คำถามที่ 2: โมดูลนี้รองรับสัญญาณอินพุตประเภทใดบ้าง?
Siemens ระบุรุ่นนี้สำหรับ อินพุตแรงดันไฟฟ้า และ อินพุตเทอร์โมคัปเปิล ไม่รองรับอินพุตกระแส อินพุตเทอร์โมมิเตอร์ความต้านทาน หรืออินพุตความต้านทาน ประเภทเทอร์โมคัปเปิลที่รองรับคือ J, K, S, T, R, E, และ N.คำถามที่ 3: เหตุใดประเภทสัญญาณที่แน่นอนจึงมีความสำคัญในรุ่นนี้?เนื่องจากโมดูลนี้สร้างขึ้นตามรูปแบบการวัดที่เฉพาะเจาะจง หากแอปพลิเคชันที่ติดตั้งใช้
เทอร์โมคัปเปิลหรือสัญญาณระดับต่ำ ±80 mV
การเปลี่ยนควรคงคลาสอินพุตเดิมไว้ นี่เป็นหนึ่งในการตรวจสอบที่สำคัญที่สุดเมื่อเลือกโมดูลอะไหล่แอนะล็อกคำถามที่ 4: ความละเอียด 15 บิต + เครื่องหมาย หมายถึงอะไรในที่นี้?เป็นรูปแบบการแปลงที่ Siemens เผยแพร่สำหรับโมดูลนี้ ข้อกำหนดนี้กำหนดคลาสการแปลงแอนะล็อกที่ใช้โดย EM 231 และเป็นส่วนหนึ่งของเอกลักษณ์ของโมดูลสำหรับการวัดเทอร์โมคัปเปิลและแอนะล็อกระดับต่ำ
คำถามที่ 5: ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ตรวจสอบหมายเลขชิ้นส่วนที่ติดตั้ง ยืนยันว่า CPU อยู่ในคลาส
S7-22X
ตรวจสอบความต้องการ อินพุตแอนะล็อก 4 ช่อง และตรวจสอบให้แน่ใจว่าแอปพลิเคชันที่ติดตั้งต้องการ อินพุตเทอร์โมคัปเปิล / ±80 mV ไม่ใช่การวัดแบบกระแสหรือความต้านทาน เหล่านี้เป็นจุดความเข้ากันได้หลักสำหรับรุ่นนี้
