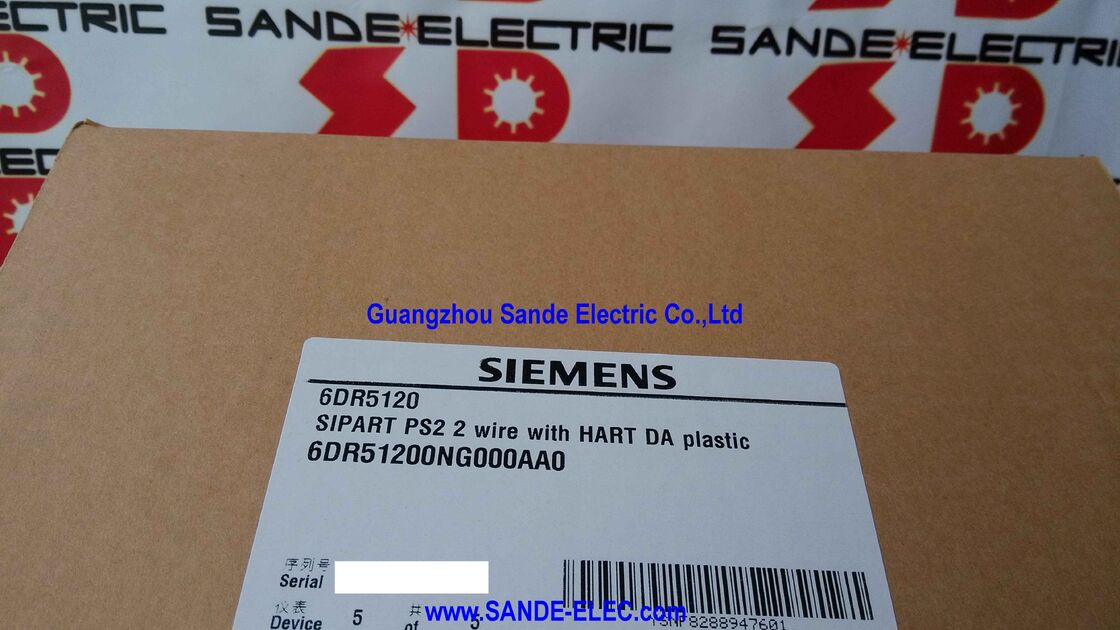

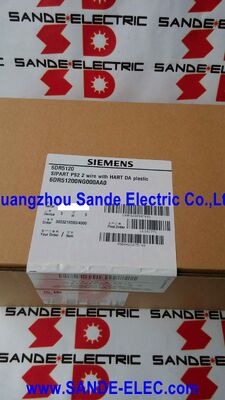

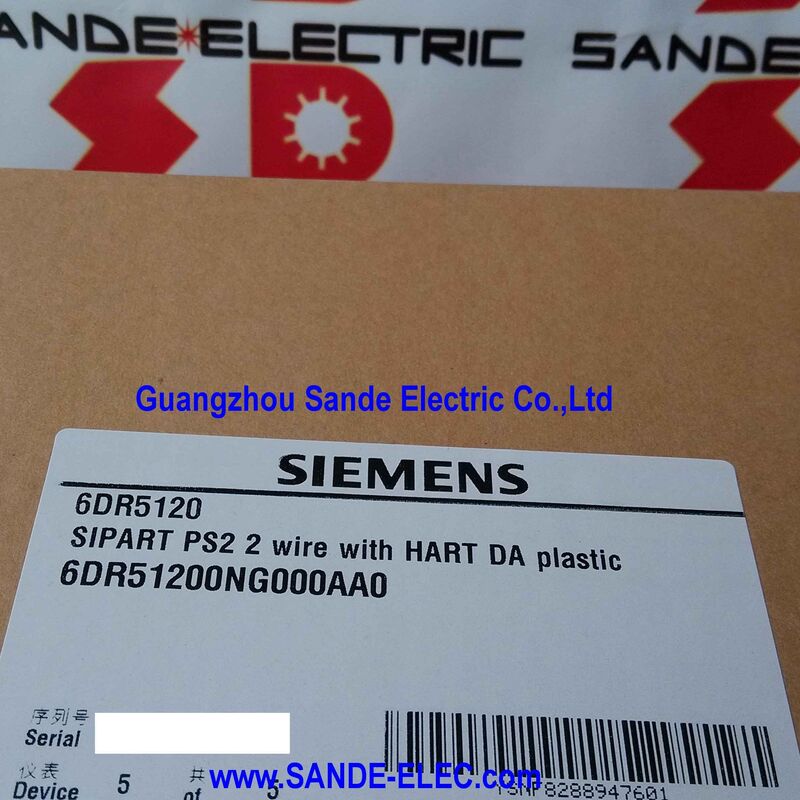

เครื่องตั้งตําแหน่งอิเล็กตรอนิวเมติกสมาร์ท 6DR5120-0NG00-0AA0 6DR5 120-0NG00-0AA0 6DR5120-ONGOO-OAAO

ซีเมนส์ 6DR5120-0NG00-0AA0 SIPART PS2 Smart Electropneumatic Positioner 4 20mA / HART ปฏิบัติการสองครั้ง โพลิการ์บอเนต IP66, M20 × 1.5 / G 1/4

ภาพรวม

รายการซีเมนส์ 6DR5120-0NG00-0AA0เป็นเครื่องตั้งตําแหน่งอิเล็กทรอนิกส์อิเล็กทรอนิกส์ PS2 ที่มีความฉลาด SIPART ปรับปรุงสําหรับเครื่องขับเคลื่อนอิเล็กทรอนิกส์อิเล็กทรอนิกส์ที่มีการทํางานสองครั้ง พร้อมการสื่อสารดิจิตอล HART ผ่านวงจรสองสายมาตรฐาน 4?? 20mA

It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators)และเมื่อการสื่อสารดิจิตอลกับเครื่องสื่อสารมือถือหรือระบบจัดการทรัพย์สิน เป็นความต้องการพื้นที่มาตรฐาน

ซีรี่ย์ SIPART PS2 เป็นเครื่องติดตั้งในโรงงานแปรรูปมาหลายทศวรรษโปรแกรมการปรับระดับตัวเองที่ปรับตําแหน่งให้เข้ากับตัวขับเคลื่อนโดยไม่ต้องใช้สเปนมือหรือการปรับศูนย์และแพคเกจการวินิจฉัยที่กว้างขวาง ที่ติดตามสภาพของวาล์วและตัวขับเคลื่อนตลอดเวลา

ตัวแปรเฉพาะในชิ้นส่วนนี้ เลขที่ √ กล่องพอลิการ์บอเนต, การเชื่อมต่อไฟฟ้า M20 × 1.5, การเชื่อมต่ออากาศ G 1/4คลัปเกอร์เลื่อนที่สามารถปรับตัวได้ (fixable slipping clutch) คือการปรับปรุงแบบแบบสัญลักษณ์ของยุโรปสําหรับอุปกรณ์ในพื้นที่ที่ไม่อันตราย.

คลัปช์เลื่อนที่สามารถแก้ไขได้บนแกนการตอบสนองเป็นรายละเอียดเชิงปฏิบัติการที่ส่งผลต่อการติดตั้งและการบํารุงรักษา

ชาft ความตอบสนองส่งตําแหน่งของตัวขับเคลื่อนกลับไปที่พอนติโอเมตรภายในของตัววางตําแหน่ง

The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.

คุณลักษณะ "สามารถปรับ" ทําให้คลาชล็อคในตําแหน่งเมื่อระยะที่ถูกต้องถูกตั้ง, การกําจัดการเล่นในการตอบสนองที่อาจทําให้การควบคุม hysteresis.

กล่องพอลิการ์บอเนต (Macrolon) ให้ความคุ้มกัน IP66

สําหรับอุปกรณ์กระบวนการบนพื้นดินทั่วไปในโรงงานปิโตรเคมี, สารเคมี, การบํารุงน้ํา และโรงงานกระบวนการทั่วไปที่ไม่มีความเสี่ยงของการระเบิด, ตัวแบบพอลิการ์บอนาตเป็นตัวเลือกมาตรฐานมันเบากว่ารุ่นอลูมิเนียม และใช้ได้ง่ายกว่าในสนาม.

ข้อจํากัดหลัก

การ รับบท สอง คน กับ การ รับบท คน เดียว

การระบุ "การกระทําแบบสองครั้ง" ในรายละเอียด 6DR5120-0NG00-0AA0 อธิบายการจัดวางปั๊มติกออกอากาศ:เครื่องตั้งตําแหน่งให้แรงกดอากาศที่ถูกกําหนดทั้งห้องเปิดและห้องปิดของเครื่องขับเคลื่อนที่มีการกระทําคู่, การควบคุมการเคลื่อนไหวในทั้งสองทิศทางด้วยแรงปนูเมติกที่ใช้

นี่คือความแตกต่างกับเครื่องขับเคลื่อนที่มีการกระทําเพียงครั้งเดียว (สปริง-กลับ) โดยที่ทิศทางหนึ่งถูกขับเคลื่อนโดยแรงดันอากาศ และอีกทิศทางหนึ่งโดยสปริงกด

อุปกรณ์ขับเคลื่อนที่มีการทํางานสองครั้งมีข้อดีหลายอย่างต่อการออกแบบสปริง-รีทเวอร์: พวกเขาสามารถให้แรงผลักดันหรือทอร์คที่สูงขึ้นในทั้งสองทิศทางไม่ถูกผ่าตัดด้วยสปริงตามเวลา ที่ส่งผลต่อพฤติกรรมป้องกันความล้มเหลว, และสามารถกําหนดได้ในกรณีที่ขนาดของตัวขับเคลื่อนไม่อนุญาตให้มีสปริง แพ็คของแรงที่ต้องการ

สําหรับวาล์วขนาดใหญ่ที่แรงในการเคลื่อนที่พล็อกหรือดิสก์มีขนาดใหญ่ในทั้งสองทิศทาง การกระทําแบบสองแบบคือสถาปัตยกรรมตัวขับเคลื่อนมาตรฐาน

เลขส่วนเฉพาะ 6DR5120-0NG00-0AA0 สําหรับการทํางานแบบสอง (ตัว "NG" ในคําท้ายแสดงให้เห็นการทํางานแบบสองแบบของพอลิการ์บอเนตที่มีคลาจเลื่อนและการเชื่อมต่อ M20 × 1.5)ผู้ใช้งานที่ระบุสําหรับตัวขับเคลื่อนการกลับสปริง (การกระทําเพียงครั้งเดียว) ควรยืนยันรหัสย้ายที่ถูกต้องก่อนสั่งซื้อ, เนื่องจากตัวแปรที่มีการกระทําเพียงครั้งเดียวมีการกําหนดคําตอบที่แตกต่างกันและแตกต่างกันภายในในวงจรการออกอากาศ

การบูรณาการ HART และ SIMATIC PDM

การสื่อสาร HART ผ่านวงจร 4 หมุน 20mA ทําให้การวินิจฉัยการตั้งตําแหน่ง, ปริมาตรการตั้งค่า and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).

จาก SIMATIC PDM ผู้ประกอบการสามารถอ่านตําแหน่งปัจจุบันของเครื่องตั้งตําแหน่ง จุดตั้งและความเบี่ยงเบนในเวลาจริงและประวัติเวลาตอบสนอง; วิ่งการทดสอบครบชัก (FST) และการทดสอบชักส่วน (PST) เพื่อตรวจสอบการเคลื่อนไหวของวาล์วโดยไม่ต้องเอาวาล์วออกออฟไลน์; เข้าถึงการวินิจฉัยการตอบสนองขั้นตอนที่ประกอบด้วยพฤติกรรมแบบไดนามิกของเครื่องขับเคลื่อนปนูเมติก; และตั้งค่าปารามิเตอร์ภายในทั้งหมด: ช่วงที่ตาย, ฟังก์ชันใกล้ใกล้, การตั้งค่าช่วงแบ่ง, และเส้นโค้งการแสดงลักษณะจุดตั้งค่า

ความลึกทางการวินิจฉัยนี้เป็นหนึ่งในเหตุผลหลักที่โรงงานแปรรูปกําหนด SIPART PS2 เครื่องวางตําแหน่ง:ข้อมูล HART ให้การประเมินสภาพของวาล์วอย่างต่อเนื่องที่ทําให้การบํารุงรักษาแบบคาดการณ์เป็นไปได้ แทนที่จะตอบสนองการเสียปฏิกิริยา.

อัตโนมัติการปรับระดับ (self-calibration)

หนึ่งในคุณสมบัติที่คุ้มค่าที่สุดของ SIPART PS2 คือระบบเริ่มต้นอัตโนมัติ เมื่อติดตั้งและใช้พลังงานแล้วเครื่องตั้งตําแหน่งสามารถสั่งให้ทํางาน AUTO (Automatic calibration)ในช่วงที่มัน:

1. ขับตัวขับเคลื่อนช้า ๆ ไปยังขีดจํากัดใกล้ และบันทึกตําแหน่งศูนย์
2. ขับรถไปถึงขอบที่เปิด และบันทึกตําแหน่งการเดินทางเต็ม
3. คํานวณการเดินทางทางกลและปรับปรุงปริมาตรภายในของมันสําหรับตัวขับเคลื่อน
4. ทําการทดสอบแบบไดนามิกสั้น ๆ เพื่อประกอบลักษณะการตอบสนองทางลมของตัวขับเคลื่อนสําหรับการปรับตัวควบคุม

การทํางานทั้งหมดมักจะเสร็จในไม่กี่นาทีช่วงมือและศูนย์การปรับพอนติโอเมตรไม่จําเป็นที่ต้องการ √ เครื่องตั้งตําแหน่งกําหนดค่าเหล่านี้คอมพิวเตอร์จากการวัดการเดินทางอัตโนมัติ.

สําหรับทีมงานบํารุงรักษาที่เปลี่ยนเครื่องตั้งตําแหน่งที่ล้มเหลว การปรับระดับตัวเองนี้ ช่วยลดเวลาในการใช้งานของหน่วยใหม่ได้อย่างมาก

FAQ

Q1: เครื่องตั้งตําแหน่งนี้ถูกกําหนดไว้สําหรับเครื่องขับเคลื่อนที่มีการกระทําสองครั้ง สามารถเชื่อมต่อกับเครื่องขับเคลื่อนที่มีการกระทําเพียงครั้งเดียว (สปริง-กลับ) โดยไม่ใช้ออกพัดลม

ไม่ วงจรปนูเมติกภายในของรุ่นที่มีการทํางานคู่ถูกออกแบบโดยเฉพาะสําหรับการออกปนูเมติกสองตัว

อัลกอริทึมการควบคุมสมมุติว่าห้องทั้ง 2 มีพลังงานลม

สําหรับตัวขับเคลื่อนที่ใช้สปริงกลับ ต้องระบุรูปแบบที่มีการทํางานเพียงครั้งเดียว ∙ วงจรภายในจะนําผลิตของลมออกไปทางอื่นและกลยุทธ์ความกดดันที่ปลอดภัยจากความล้มเหลวในการสูญเสียพลังงานไฟฟ้าทํางานอย่างถูกต้องเพียงแค่ในการตั้งค่าการกระทําเพียงครั้งเดียว.

Q2: คลัคเกจเลื่อนที่สามารถแก้ไขได้ถูกกล่าวถึงว่าเป็นลักษณะสําคัญ วิธีการตั้งมันระหว่างการติดตั้ง

หลังจากที่ติดตั้งเครื่องตั้งตําแหน่งบนตัวขับเคลื่อนแล้ว การเชื่อมต่อแกนการตอบสนองจะถูกเชื่อมต่อกับปิ้นตัวชี้วัดการเดินทางของตัวขับเคลื่อนหรือแขนโยกของตัวขับเคลื่อน

ด้วยตัวขับเคลื่อนที่ตั้งอยู่กลางการเต้น เครื่องจับสับคล้องถูกใช้โดยการดึงกลไกล็อค โดยการติดตั้งแกนการตอบกลับในตําแหน่งที่ตรงกับตําแหน่งจริงของตัวขับเคลื่อนคลัชจะส่งข้อมูลการตอบสนองตําแหน่งแม่นยําในช่วงของการเดินทางของ actuator.

หากตัวขับเคลื่อนถึงการหยุดเครื่องจักรกลที่แข็งแรง เครื่องจับสลิดแทนที่จะส่งแรงการเดินทางไปยังพอนติโอเมตรภายใน

คู่มือการใช้งาน SIPART PS2 ให้วิธีการกักคลาชโดยเฉพาะ

Q3: กล่องพอลิการ์บอเนต (Macrolon) ของ 6DR5120-0NG00-0AA0 เหมาะสําหรับการใช้ภายนอกในแสงแดดตรงหรือไม่?

โพลิการ์บอเนตบดกับการเผชิญหน้ากับแสง UV ยาวนาน ซึ่งอาจทําให้เกิดความอ่อนแอและการเปลี่ยนแปลงสี ระหว่างการใช้งานกลางแจ้งหลายปี

สําหรับการติดตั้งภายนอก ซีเมนส์แนะนําให้เลือกแบบที่มั่นคงต่อ UV ของห้องโครงพอลิการ์บอเนต, เครื่องป้องกันแสงแดดที่เหมาะสม, หรือแบบของห้องโครงอลูมิเนียม

การจัดอันดับ IP66 ช่วยป้องกันฝนและน้ําไม่ว่าจะเป็นความกังวลจากแสง UVแต่ความสมบูรณ์แบบทางเครื่องกลในระยะยาวของห้องในสภาพแวดล้อมกลางแจ้ง UV สูงคือข้อพิจารณาที่มักขับเคลื่อนความชอบของอะลูมิเนียมในอุปกรณ์ดังกล่าว.

Q4: กระแสไฟฟ้าขั้นต่ําที่เครื่องวางตําแหน่งต้องการจากวงจร 4 ′′ 20mA คืออะไร?

SIPART PS2 ในรูปแบบ 2 สายคืออุปกรณ์ที่ใช้พลังงานวงจร ̇ มันดึงพลังงานการทํางานไฟฟ้าจากวงจรกระแสไฟฟ้า 4 20mA เอง

ไฟฟ้าขั้นต่ําสําหรับเครื่องตั้งตําแหน่งในการดําเนินการประมาณ 3.6mA ต่ํากว่าค่าช่วงล่าง 4mA ของสัญญาณจุดตั้งค่า

นั่นหมายความว่าเครื่องตั้งตําแหน่งยังคงทํางานแม้กระทั่งเมื่อจุดตั้งค่าอยู่ที่ค่าขั้นต่ําสุดของมัน (4mA) โดยที่เหลือ 3.6mA ให้พลังงานทํางาน

การให้บริการวงจรต้องสามารถรักษาความตึงเครียดที่ต้องการผ่านความต้านทานวงจรในค่ากระแสกระแสวงจรทุกวงจรตามที่ระบุในคู่มือการใช้งาน SIPART PS2

Q5: สามารถเริ่มการทดสอบการชักส่วน (PST) ได้จากเครื่องสื่อสารมือ HART โดยไม่ต้องใช้โปรแกรม SIMATIC PDM ไหม?

ใช่ คําอธิบายของอุปกรณ์ SIPART PS2 HART (DD) รวมถึงฟังก์ชันการทดสอบชักส่วนหนึ่ง ซึ่งสามารถเริ่มต้นจากเครื่องสื่อสารที่สอดคล้องกับ HART ใด ๆ ที่ได้ล็อดไฟล์ SIPART PS2 DD

เครื่องสื่อสารจะแสดงตําแหน่งปัจจุบัน, ยอมให้ปริมาตรการการชักชักถูกตั้ง, เริ่มการทดสอบ, และบันทึกผล.

SIMATIC PDM ไม่จําเป็นสําหรับการเข้าถึงการวินิจฉัยพื้นฐาน แม้ว่ามันจะให้บริการอินเตอร์เฟซที่รวยกว่ากับการบันทึกข้อมูลประวัติศาสตร์และการสร้างรายงานที่เครื่องสื่อสารมือถือไม่นําเสนอ
