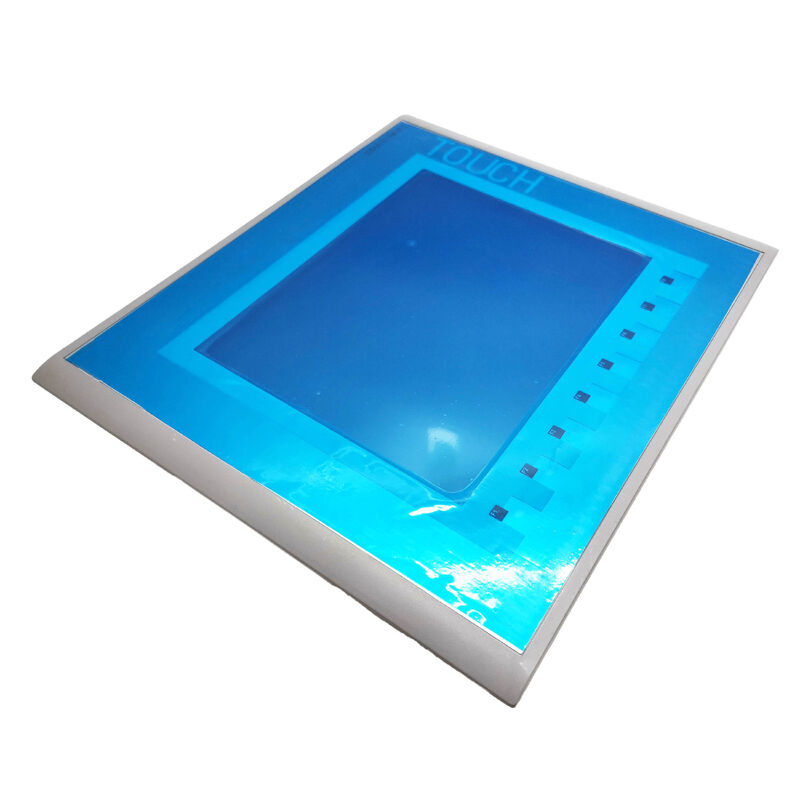

6AV6647-0AE11-3AX0 ซีเมนส์ 6AV66470AE113AX0 KTP1000 HMI Panel ของใหม่ ของแท้

ซีเมนส์ 6AV6647-0AE11-3AX0 ∙ SIMATIC HMI KTP1000 สีพื้นฐาน DP ∙ 10.4" TFT 640×480, 256 สี, คีย์/ทัช, MPI/PROFIBUS DP, 24V DC, IP65

ภาพรวม

รายการโรงงาน Siemens 6AV6647-0AE11-3AX0เป็น KTP1000 Basic Color DP ราคา 10.4 นิ้วจากสาย SIMATIC Basic Panel ของซีเมนส์ออกแบบสําหรับสถานีผู้ประกอบการอุตสาหกรรมที่ต้องการจอสีและการทํางานด้วยการสัมผัสและกุญแจพร้อมการเชื่อมต่อกับระบบ PLC ที่ใช้ MPI หรือ PROFIBUS DP.

มันเป็นตัวแปร PROFIBUS DP ของซีรีย์ KTP1000 Basic; ตัวแปร PROFINET ที่ตรงกันเองมีหมายเลขชิ้นที่แตกต่างกัน

"พื้นฐาน" ในการกําหนดของแพเนลสะท้อนตําแหน่งของมันในระดับความสูงของ SIMATIC HMI: มันอาศัยระดับการเข้าของพอร์ตฟอลเล่ย์แพเนลของ Siemens, ภายใต้ระดับแพเนลความสบายแต่มันให้ฟังก์ชัน HMI หลักที่ส่วนใหญ่ของสถานีผู้ประกอบการระดับเครื่องต้องการ: การแสดงค่ากระบวนการ, การแสดงสัญญาณเตือน, การจัดการสูตร, การรายงาน, และแนวโน้ม, ผ่านสภาพแวดล้อมการตั้งค่าที่แบ่งปันโซ่เครื่องมือโปรแกรม WinCC เหมือนกับแพนเนลระดับสูง

แนวทางการตั้งค่าร่วมกันนี้หมายความว่าโครงการที่เริ่มต้นบน KTP1000 Basic สามารถมีการย้ายการออกแบบหน้าจอขึ้นไปยัง Comfort Panel ด้วยการปรับปรุงที่ค่อนข้างน้อยถ้าความต้องการเพิ่มขึ้น

ในขนาด 10.4 นิ้ว KTP1000 สามารถเข้ากับแผ่นควบคุมเครื่องได้โดยธรรมชาติ โดยที่ผู้ใช้งานต้องเห็นค่ากระบวนการหลายครั้งพร้อมกันจํานวนผลิตภัณฑ์และความเร็วของเครื่องบรรจุ, หรือตําแหน่งแกนของเครื่องมือและสถานะโปรแกรม โดยไม่จําเป็นต้องเลื่อนผ่านจอหลายจอ

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

การผสมผสานของแถวเครื่องเล่น 8 คีย์ ใต้จอ พร้อมกับความสามารถด้านจอสัมผัสเต็มที่บนจอเอง ทําให้ผู้ประกอบการมี 2 รูปแบบการปฏิสัมพันธ์สําหรับแผ่นเดียวกัน

การทํางานด้วยคีย์พาด เป็นที่ชอบในสภาพแวดล้อมที่ใช้ถุงมือหรือที่ความสั่นสะเทือนทําให้การสัมผัสที่แม่นยํายากการปฏิสัมพันธ์กับจอสัมผัสเร็วขึ้นสําหรับการใส่ปารามิเตอร์และการนําทางเมื่อเงื่อนไขการเข้าถึงผู้ใช้งานสะอาดและมั่นคง.

รูปแบบใดก็สามารถควบคุมอินเตอร์เฟซทั้งหมดได้อย่างอิสระ

ข้อจํากัดหลัก

MPI และ PROFIBUS DP 2 โปรต็อกอล 1 อินเตอร์เฟซ

กลอน -0AE11 หมายเลขตัวแปรการสื่อสาร MPI/PROFIBUS DP ของ KTP1000โปรต็อกอลทั้งสองส่วนแบ่งเครื่องเชื่อม RS 485 ที่เหมือนกันบนแพนล.

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

ในเชิงปฏิบัติการการติดตั้ง, เครื่องส่วนใหญ่ที่ใช้ CPU S7-300 จะเชื่อมต่อ DP KTP1000 ผ่าน MPI กับ Port MPI ของ CPU เพื่อการตั้งค่าและการสื่อสารในเวลาทํางาน.เครื่องจักรที่มีสถาปัตยกรรมที่ซับซ้อนกว่าที่ HMI ต้องนั่งบนเครือข่าย PROFIBUS พร้อมกับอุปกรณ์ I / O สามารถเชื่อมต่อแผ่นเป็น PROFIBUS master ไปยังอินเตอร์เฟซ DP ของ CPU.

อินเตอร์เฟซ RS 422 ที่ยังมีอยู่บนตัวเชื่อมนี้ ทําให้ Modbus RTU สามารถสื่อสารกับคอนโทรลเลอร์ของผู้บริการที่ใช้ Modbus เป็นโปรโตคอลลําดับของตัวเองได้

มันถูกใช้ในเครื่องติดตั้งหลายผู้จําหน่ายที่ HMI ทําหน้าที่เป็นอินเตอร์เฟซผู้ใช้สําหรับระบบ PLC ที่ไม่ใช่ซีเมนส์

การตั้งค่า WinCC Flexible และ TIA Portal

6AV6647-0AE11-3AX0 ออกมาในยุค WinCC Flexible และโปรแกรมการตั้งค่าหลักของมันคือ WinCC Flexible 2008 SP2 Compact หรือใหม่กว่า

มันยังสามารถตั้งค่าได้ใน Portal TIA ตอนแรก (STEP 7 Basic V11, WinCC Basic V11)แม้ว่าการย้ายไปยัง TIA Portal ในรุ่นหลัง ๆ ของมันจะนําวงจรการอัพเดทพานล์ KTP มาใช้ ซึ่งในที่สุดจะหยุดการใช้งาน DP-interface KTP1000 Basic เพื่อใช้กับพานล์ TIA-native.

โครงการที่ตั้งค่าใน WinCC Flexible สําหรับ DP KTP1000 สามารถย้ายไปยัง TIA Portal WinCC หากมีการปรับปรุงฮาร์ดแวร์สู่แพนลรุ่นปัจจุบันการตั้งค่าสัญญาณเตือน, และข้อมูลสูตรด้วยเครื่องมือการย้าย TIA Portal

การติดตั้งและการติดตั้ง

แผ่นติดตั้งในส่วนตัดในพื้นผิวแผ่นเรียบ, ปิดด้วยคลิปติดตั้งที่นํามาพร้อมกับหน่วย.

ขนาดการตัดคือ 299 mm × 227 mm ความหนาของวัสดุแผ่นสูงสุดที่การตัดคือ 4 mm

การจัดอันดับ IP65 บนหน้าหน้า หมายความว่าจอแสดงภาพและเบซลของแพเนลถูกปิดกันจากการเข้าฝุ่นและกระสุนน้ําหรือสภาพแวดล้อมการแปรรูปที่มีฝุ่น.

หน้าหลัง (IP20) ไม่ถูกกําหนดให้เผชิญกับของเหลวหรือฝุ่นนํา

การติดตั้งตั้งตั้งคือทิศทางที่กําหนดไว้สําหรับช่วงอุณหภูมิการทํางาน 0 ถึง 50 °C

เมื่อติดตั้งในมุมสูงถึง 35 ° จากแนวตั้ง ระยะอุณหภูมิการทํางานสามารถลดลง ◄ ดูคู่มือการติดตั้งของแผ่นสําหรับเส้นโค้งการลดความหนาแน่นในมุมการติดตั้งที่ไม่แนวตั้ง

FAQ

Q1: KTP1000 Basic Color DP ถูกหยุดผลิตในเดือนตุลาคม 2022 อะไรคือการแนะนําการแทนที่รุ่นปัจจุบัน?

ตัวแทนปัจจุบันของซีเมนส์สําหรับ KTP1000 Basic Color DP คือภายใน SIMATIC HMI Basic Panel Generation 2 หรือซีรีส์ KTP1000 Basic PN ขึ้นอยู่กับอินเตอร์เฟซที่ต้องการ

สําหรับการเชื่อมต่อ PROFIBUS DP คําแนะนําปัจจุบันของ Siemens รวมถึงเครื่องแปลงอินเตอร์เฟซหรือการย้ายไป PROFINET เนื่องจากปัจจุบันรุ่น Basic Panels เน้นการสื่อสาร PROFINET

สําหรับการจัดหาแหล่งแลกเปลี่ยนโดยตรง ตลาดหลังการจําหน่ายนําหน่วย DP KTP1000 ที่ได้รับการทดสอบจากเครื่องจักรที่ถูกถอนใช้

Q2: DP KTP1000 สามารถสื่อสารพร้อมกันกับ PLC หลายตัวบนเครือข่าย MPI เดียวได้หรือไม่?

ในเครือข่าย MPI, KTP1000 สามารถตั้งค่าเพื่อสื่อสารกับ CPU PLC ที่ได้รับการกําหนดเป็นตัวควบคุมหลัก

MPI เป็นบัสหลายจุดที่อนุญาตให้มีหลายหน่วย แต่แผ่น KTP1000 Basic ถูกออกแบบเป็นเครื่อง HMI หน่วยเดียวที่รักษาการสื่อสารกับ PLC ที่ตั้งค่าไว้ครั้งละหนึ่ง

สําหรับแอพลิเคชั่นหลายตัวควบคุม สามารถเชื่อมต่อวัตถุจอแยกแยกกับแท็กจากตัวควบคุมที่แตกต่างกันได้แต่มันต้องมีการตั้งค่าอย่างรอบคอบใน WinCC Flexible และต้องมีข้อจํากัดความช้าในการสื่อสารของเครือข่าย MPI.

คําถามที่ 3: MTBF ของไฟเบาะหลังคือ 50,000 ชั่วโมง

50,000 ชั่วโมงที่ 25 °C คือระยะเวลาเฉลี่ยทางสถิติระหว่างความล้มเหลวสําหรับแสงเบื้องหลัง LED ในอุณหภูมิมาตรฐานนั้น ณ อุณหภูมิการทํางานของเครื่องทั่วไปที่มากกว่า 25 °C MTBF ลดลง

ในการทํางานต่อเนื่อง 24 / 7 50,000 ชั่วโมงเป็นเวลาในการทํางานประมาณ 5.7 ปี ก่อนที่แสงเบื้องหลังจะตามสถิติถึงจุดกลางของความน่าเชื่อถือ

ในปฏิบัติการ การลดความสว่างเบื้องหลังเป็นกระบวนการช้า ๆและการเปลี่ยนการบํารุงรักษาที่วางแผนก่อนความล้มเหลว มากกว่าการเปลี่ยนแบบปฏิกิริยาหลังจากความล้มเหลว เป็นวิธีการที่แนะนําสําหรับสถานีผู้ประกอบการที่สําคัญ.

Q4: แผนนี้สามารถใช้ได้สําหรับการใช้งานภายนอกที่ต้องการความสามารถอ่านแสงอาทิตย์?

KTP1000 Basic Color DP ได้ถูกออกแบบมาสําหรับการติดตั้งอุตสาหกรรมภายในบ้านและแสงแดดตรงทําให้มีแสงสว่างที่สะท้อนแสงที่ลดการอ่าน.

การติดตั้งภายนอกต้องใช้ร่มแดด/ฮูดบนแผ่น, เครื่องป้องกันจอป้องกันการสะท้อนแสง, หรือรูปแบบจอที่มีความสว่างสูงกว่า

การจัดอันดับด้านหน้า IP65 ให้ความคุ้มกันจากฝนและฝุ่น แต่ความสว่างของจอเป็นปัจจัยจํากัดสําหรับการใช้ภายนอก

Q5: ปานีล KTP1000 Basic สามารถจัดการข้อความเตือนกี่ครั้งพร้อมกัน?

แพเนลพื้นฐาน KTP1000 รองรับการจัดการสัญญาณเตือนผ่านการตั้งค่า WinCC Flexibleขนาดของพัฟเฟอร์สัญญาณเตือนและจํานวนสัญญาณเตือนที่ทํางานพร้อมกันถูกกําหนดโดยขีดจํากัดการตั้งค่าที่กําหนดไว้ใน WinCC Flexible สําหรับประเภทอุปกรณ์นี้.

ผู้ประกอบโครงการจะระบุถ้าการตั้งค่าสัญญาณเตือนเกินขอบเขตความจําหรือการประมวลผลของอุปกรณ์

สําหรับการใช้งานที่ต้องการการจัดการสัญญาณระวังระยะยาว ด้วยพัฟเฟอร์ประวัติศาสตร์ที่ยาวนานระดับ SIMATIC Comfort Panel ให้ความจุระดับเซลฟ์สัญญาณเตือนที่ใหญ่กว่า และมีลักษณะการจัดการสัญญาณเตือนที่ซับซ้อนกว่า.
