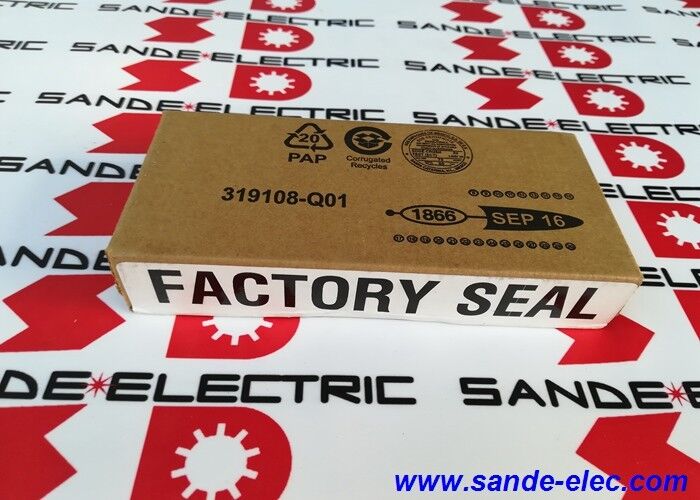

ALLEN BRADLEY 20-HIM-A3 พาวเวอร์ฟล็กซ์ ซีรีซี C 20HIMA3

20-HIM-A3 ∙ PowerFlex มอดูลอินเตอร์เฟสมนุษย์ ∙ LCD / คีย์พาดจํานวนเต็ม / IP66 / SMART Start / CopyCat / Jog / Drive-Mount หรือมือถือ

สิ่งที่ 20-HIM-A3 ทํากับ PowerFlex Drive

20-HIM-A3 เป็นโมดูลอินเตอร์เฟซมนุษย์ หน่วยคีย์พาดและจอ หน่วยสําหรับชุดเครื่องขับ AC PowerFlex โดยไม่มี HIM เครื่องขับ PowerFlex จะไม่มีอินเตอร์เฟสผู้ใช้งานท้องถิ่นHIM ให้วิธีการอ่านสถานะการขับรถ, ปรับปริมาตรการ, เริ่มต้นและหยุดการขับเคลื่อนด้วยมือ, และตอบสนองข้อความความผิดพลาด

มีการสนับสนุนการติดตั้ง 2 แบบ:

เครื่องขับเคลื่อน:HIM ติดต่อตรงกับหน้าหน้าของเครื่องขับเคลื่อน. ชุด bezel แพนลแปลง HIM ที่ติดตั้งในเครื่องขับเคลื่อนเป็นการติดตั้งปานล์ชฟลัชการติดตั้งเครื่องขับเคลื่อนคือการตั้งค่ามาตรฐานบนการติดตั้งเครื่องจักรส่วนใหญ่.

มือถือ:HIM สามารถถือเป็นอุปกรณ์พกพาและเชื่อมต่อกับไดรฟ์ผ่านสายไฟฟ้า.โดยไม่มี HIM ที่ตั้งไว้ในแต่ละไดร์ฟ.

ข้อจํากัดหลัก

SMART เริ่มต้น การตั้งค่าเริ่มต้นที่เรียบง่าย

SMART Start เป็นเมนูการเริ่มต้นที่นําทางที่เดินผ่านปารามิเตอร์สําคัญที่จําเป็นสําหรับการทํางานของไดรฟ์พื้นฐาน แทนที่จะนําทางไปยังฐานข้อมูลปารามิเตอร์ทั้งหมดจากจุดเริ่มต้นSMART Start นําเสนอการตั้งค่าขั้นต่ําที่ต้องการในลําดับ, ระบบควบคุม, แหล่งมาตรฐานความเร็ว, และการตั้งค่าการป้องกัน

สําหรับเทคนิคที่ใช้งานหลายเครื่องขับบนระบบ, SMART Start ลดเวลาการตั้งค่าต่อเครื่องขับเมื่อเทียบกับการนําทางปารามิเตอร์ด้วยมือ

CopyCat ปารามิเตอร์สํารองและการคัดลอก

CopyCat จะบันทึกปริมาตรครบวงจรของไดรฟ์ที่เชื่อมต่อไว้ในความจําภายในของ HIMจากนั้นชุดที่เก็บไว้สามารถเขียนไปยังไดรฟ์สํารองหรือไดรฟ์เพิ่มเติมของชนิดเดียวกัน ✓ ทําซ้ําการตั้งค่าทั้งหมดโดยไม่ต้องใส่ปารามิเตอร์แต่ละตัวเป็นลําพัง.

ในการปฏิบัติ: ดิสก์ล้มเหลวและถูกเปลี่ยนด้วยสํารอง. เชื่อม HIM ที่บรรจุปารามิเตอร์ของดิสก์เดิม, เลือก Upload จาก CopyCat,และเครื่องขับแทนถูกตั้งค่าให้ตรงกับเครื่องเดิมกระบวนการใช้เวลาไม่กี่นาที

สําหรับสภาพแวดล้อมการผลิตที่มีเครื่องขับเคลื่อนที่เหมือนกันหลายเครื่อง √ เครื่องขนส่ง, ปั๊ม,fans CopyCat ให้เครื่องมือการตั้งค่าในขั้นตอนเดียวที่ให้ความมั่นใจว่าทุก drive ในกลุ่มจะทํางานด้วยพารามิเตอร์เดียวกัน.

IP66 ปุ่มคีย์พาดปิดสําหรับสภาพแวดล้อมอุตสาหกรรม

IP66 ครอบคลุมระดับการป้องกันสองระดับ: ป้องกันฝุ่น (ไม่ผ่านเข้าไปในสภาพใด ๆ) และป้องกันเจ็ต (ทนต่อเจ็ตน้ําที่แรงจากทิศทางใด ๆ)สําหรับเครื่องขับเคลื่อน HIM ที่ติดตั้งบนหน้าเครื่องในสภาพแวดล้อมการผลิต, IP66 ครอบคลุมการทําความสะอาดประจําวันด้วยอุปกรณ์ล้างความดันสูง การสะสมฝุ่นบนเครื่องตัดโลหะ และการกระจายน้ําทั่วไปในการผลิตอาหารและเครื่องดื่มหรือยา

สถานการณ์การใช้งาน

การเปิดเครื่องขับเคลื่อน:ระหว่างการติดตั้งใหม่, วิศวกรเชื่อม 20-HIM-A3 ในโหมดมือต่อกันกับแต่ละ drive. SMART Start นําทางผ่านการใส่ข้อมูลมอเตอร์และการตั้งค่าการควบคุมสําหรับแต่ละ drive บนสาย.HIM หนึ่งบริการทุกไดรฟ์โดยไม่ต้องใช้คอมพิวเตอร์หรือการเชื่อมต่อโปรแกรม.

ปริมาตรสํารองก่อนการเปลี่ยน:ไดรฟ์ PowerFlex 700 มีโปรแกรมการเปลี่ยน ก่อนปิด HIM ใช้ในการ CopyCat เซตปารามิเตอร์เต็มของไดรฟ์ที่มีอยู่ หลังจากติดตั้งเครื่องเปลี่ยนปริมาตรที่บันทึกถูกอัพโหลดในนาที.

การตรวจสอบความผิดพลาด:เครื่องขับเคลื่อนจะเริ่มต้นจากการผิดพลาดระหว่างการผลิต ผู้ใช้งานอ่านรหัสความผิดพลาดบนจอ HIMและรีเซ็ตถ้าปลอดภัยที่จะทําเช่นนั้น ̇ โดยไม่ต้องรอสําหรับคอมพิวเตอร์แล็ปท็อปการบํารุงรักษาหรือโปรแกรมโปรแกรม.

FAQ

Q1: เครื่อง 20-HIM-A3 สามารถใช้กับเครื่องขับ PowerFlex 753 หรือ 755 ได้หรือไม่?

ไม่มี เครื่อง 20-HIM-A3 ถูกออกแบบให้กับเครื่องขับขี่ PowerFlex 7 ประเภท (PowerFlex 70, 700, 700H, 700S และ 700L) และไม่เข้ากันได้กับเครื่องขับขี่ PowerFlex 750-Series (753 และ 755)สําหรับ PowerFlex 753 และ 755, โมดูล 20-HIM-A6 ที่มีการปรับปรุงต้องการ การติดตั้ง 20-HIM-A3 บนไดรฟ์ 750-Series จะไม่ให้ฟังก์ชันสมบูรณ์

Q2: สามารถถอด 20-HIM-A3 ออกจากการขับเคลื่อนการทํางานโดยไม่ทําให้เกิดความผิดพลาด?

ใช่, ด้วยวิธีการที่ถูกต้อง การใช้ลําดับคีย์ ALT ก่อนที่จะถอด HIM จะส่งแจ้งการตัดต่อกับไดรฟ์ถ้า HIM เป็นอุปกรณ์ควบคุมสุดท้ายหรือเพียงเดียวสําหรับการขับ, การถอนระหว่างการทํางานจะทําให้เกิดความผิดพลาด ✓ ยืนยันว่าไดรฟ์มีแหล่งควบคุมทางเลือก (บล็อกปลายทาง, เครือข่าย DPI) ก่อนการถอน HIM ร้อน.

คําถามที่ 3: มีการซ่อมแซมไดรฟ์กี่แผ่นได้ด้วย 20-HIM-A3 โดยใช้ CopyCat?

ไม่มีขีดจํากัดทางเทคนิคสําหรับจํานวนของไดรฟ์ที่สามารถตั้งค่าได้จากเซ็ทปารามิเตอร์ที่เก็บไว้ใน CopyCatปริมาตรที่เก็บไว้เดียวกันสามารถอัพโหลดไปยังจํานวนใด ๆ ของไดรฟ์ที่เข้ากันได้ของรุ่นเดียวกันและประเภทควบคุม. การอัพโหลดแต่ละครั้งต้องใช้เวลาไม่กี่นาที สําหรับรถยนต์ขนาดใหญ่ที่มีไดรฟ์เหมือนกัน

Q4: ฟังก์ชันโหมด Jog ทําอย่างไร?

โหมด Jog ทําให้ drive ที่เชื่อมต่อทํางานด้วยความเร็วที่กําหนดไว้ก่อน ในขณะที่คีย์ Jog ถูกจับไว้ โดยหยุดทันทีเมื่อคีย์ถูกปล่อยนี้ใช้ระหว่างการตั้งเครื่องจักรและการใช้งานเพื่อนํามาด้วยมือกลไกหน่วยตัด, ระบบการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการลัด หน่วยการลัด หน่วยการลัด หน่วยการลัด หน่วยการล่อ หน่วยการลัด หน่วยการล่อ หน่วยการลัด หน่วยการล่อ หน่วยการล่อ หน่วยการลัด หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการลัด หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ หน่วยการล่อ

Q5: ความแตกต่างระหว่าง 20-HIM-A3 และ 20-HIM-A5 คืออะไร?

ทั้งคู่เป็น HIM ที่ติดตั้งในเครื่องขับขี่หรือมือสําหรับครอบครัวเครื่องขับขี่ PowerFlex 7 ชั้นเดียวกันที่มีการจัดอันดับ IP66 เดียวกัน. 20-HIM-A3 มีคีย์พานอินเตอร์เฟซผู้ใช้งานจํานวนเต็มหยุด, และวิ่งจูง พร้อมกับโปรแกรมมัน 20-HIM-A5 มีคีย์พาด์โปรแกรมเพียงแค่
