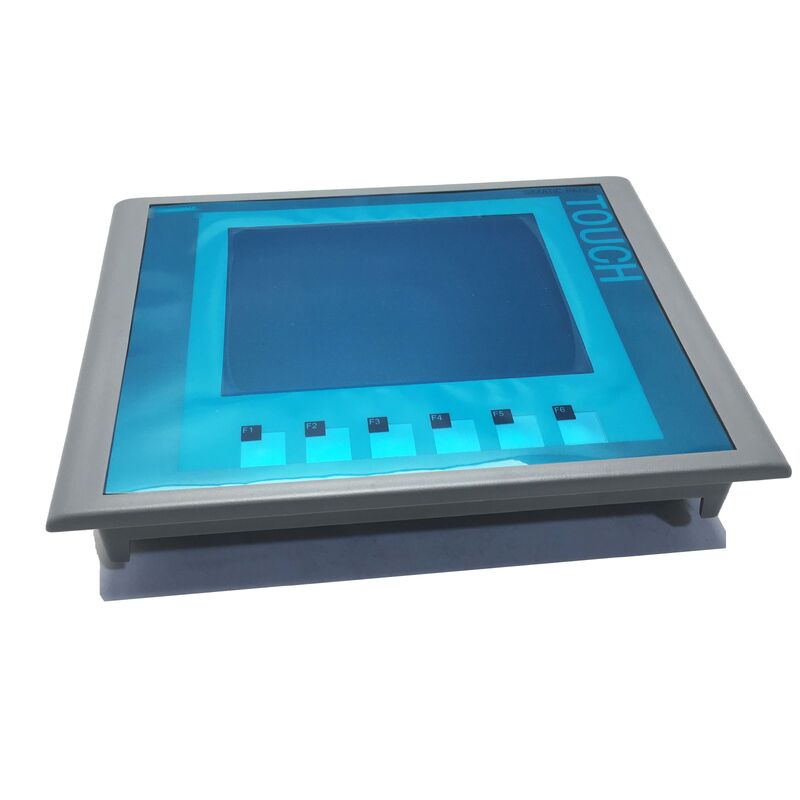

6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1

6AV6647-0AC11-3AX1 หน้าจอสัมผัส ของแท้ใหม่ 6AV66470AC113AX1

สถานที่กำเนิด จีน
ชื่อแบรนด์ Siemens
ได้รับการรับรอง CE RoHS
หมายเลขรุ่น 6AV6 647-0AC11-3AX1
รายละเอียดสินค้า
หมายเลขรุ่น:
6AV6 647-0AC11-3AX1
ยี่ห้อ:
ซีเมนส์
ประเภทสินค้า:
แผงพื้นฐาน HMI
ชุด:
แผนพื้นฐาน HMI SIMATIC
ประเภทการแสดงผล:
ทีเอฟที
ขนาดหน้าจอ:
ระดับการแสดงผล 6 นิ้ว / 5.7 นิ้ว
สีที่แสดง:
256 สี
โหมดการทำงาน:
การทำงานของปุ่มและสัมผัส
การรับประกัน:
หนึ่งปี
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD 800-1000 / piece
รายละเอียดการบรรจุ
บรรจุภัณฑ์เดิม
เวลาการส่งมอบ
2 วัน
เงื่อนไขการชำระเงิน
D/A,L/C,D/P,T/T,Western Union
สามารถในการผลิต
100 ชิ้นต่อวัน
รายละเอียดสินค้า
6AV6647-0AC11-3AX1 หน้าจอสัมผัสของแท้ใหม่ 6AV66470AC113AX1
ภาพรวมผลิตภัณฑ์
6AV6647-0AC11-3AX1 | SIMATIC KTP600 สีพื้นฐาน DP -- 5.7" TFT / 256 สี / PROFIBUS DP / 24VDC / การทำงานแบบสัมผัส + ปุ่ม
KTP600 -- จุดเริ่มต้นสำหรับ HMI ที่เชื่อมต่อกับ PROFIBUS ขนาดกะทัดรัด
SIMATIC KTP600 Basic Color DP เป็นแผงควบคุมขนาดกะทัดรัดที่ออกแบบมาสำหรับการแสดงภาพระดับเครื่องจักรบนระบบควบคุมที่ใช้ PROFIBUS DP การกำหนด "KTP" สะท้อนถึงการออกแบบอินพุตคู่: แผงควบคุมยอมรับทั้งอินพุตแบบสัมผัสบนหน้าจอ TFT และการกดปุ่มฟังก์ชันทางกายภาพ - ปุ่มฟังก์ชัน 6 ปุ่มด้านล่างจอแสดงผลให้การป้อนปุ่มสัมผัสสำหรับผู้ปฏิบัติงานที่ต้องการการควบคุมทางกายภาพหรือทำงานในสภาพแวดล้อมที่สวมถุงมือ
อินเทอร์เฟซ PROFIBUS DP เชื่อมต่อโดยตรงกับเครือข่าย PROFIBUS ทำให้แผงควบคุมสามารถสื่อสารกับ DP master ใดๆ ได้ ไม่ว่าจะเป็น SIMATIC S7-300, S7-400 หรือ DP Slave ที่เข้ากันได้ ไม่จำเป็นต้องมีเกตเวย์เครือข่ายเพิ่มเติม แผงจะกลายเป็นโหนดบนวงแหวน PROFIBUS ข้างอุปกรณ์ I/O และไดรฟ์
ข้อมูลจำเพาะที่สำคัญ
พารามิเตอร์ ค่า
แสดง 5.7" ทีเอฟ
ปณิธาน QVGA 320 × 240
สี 256
พื้นที่แสดงผล 115.2 × 86.4มม
อินเทอร์เฟซ แตะ + ปุ่มฟังก์ชั่น 6 ปุ่ม
เครือข่าย โปรฟิบัส DP
จัดหา 24VDC (19.2-28.8V)
ปัจจุบัน พิกัด 0.35A
การไหลเข้า (I²t) 0.5 A²*ส
TFT 5.7" ที่ 256 สี -- การแสดงภาพแผงเครื่องจักรที่กะทัดรัด
หน้าจอ TFT ขนาด 5.7 นิ้วพอดีกับช่องแผงตู้ควบคุมเครื่องจักรมาตรฐานโดยมีความลึกน้อยที่สุดด้านหลังแผง ด้วยความกว้าง 115.2 มม. และสูง 86.4 มม. พื้นที่แสดงผลที่ใช้งานอยู่จึงใหญ่เพียงพอสำหรับหน้าจอสถานะ การแสดงสัญญาณเตือน และอินพุตพารามิเตอร์ โดยไม่จำเป็นต้องเปิดขนาดพีซีอุตสาหกรรมเต็มรูปแบบ
TFT 256 สีเรนเดอร์กราฟิกกระบวนการ ตัวบ่งชี้สถานะสัญญาณเตือน และการแสดงแนวโน้มพร้อมความแตกต่างของสีที่เพียงพอสำหรับการใช้งาน HMI ในเครื่องจักรส่วนใหญ่ สำหรับการติดตั้งที่ก่อนหน้านี้ใช้แผงแสดงอักขระหรือ HMI ขาวดำแบบเดิม KTP600 มีการปรับปรุงความหนาแน่นของข้อมูลและความสามารถในการอ่านได้อย่างมีนัยสำคัญภายในพื้นที่แผงเดียวกัน
สถานการณ์การใช้งาน
  • แผงควบคุมเครื่อง SIMATIC S7-300:เครื่องจักรในการผลิตใช้ S7-300 พร้อม PROFIBUS DP 6AV6647-0AC11-3AX1 เชื่อมต่อเป็นแผงควบคุมภายในเครื่อง โดยแสดงจำนวนแบทช์ปัจจุบัน ความเร็วของเครื่องจักร และการแจ้งเตือนที่ทำงานอยู่ พร้อมปุ่มฟังก์ชันสำหรับการดำเนินการเริ่ม/หยุด/รีเซ็ต
  • การเปลี่ยน HMI แบบเดิม:เครื่องมือกลที่ใช้แผงแสดงข้อความที่เชื่อมต่อกับ PROFIBUS รุ่นเก่าจำเป็นต้องมีการอัพเกรด HMI KTP600 มาแทนที่แผงเก่าด้วยช่องตัดเดียวกัน โดย SIMATIC WinCC มีความยืดหยุ่นในการสร้างเค้าโครงหน้าจอดั้งเดิมและเพิ่มการแสดงแนวโน้มแบบกราฟิก
  • สถานี PROFIBUS แบบกระจาย:แผง KTP600 หลายแผงเชื่อมต่อกับเครือข่าย PROFIBUS DP เดียวกันที่ส่วนเครื่องจักรที่แตกต่างกัน - แต่ละแผงจะระบุข้อมูล PLC ที่เกี่ยวข้องสำหรับส่วนนั้นในขณะที่ใช้โครงสร้างพื้นฐานสายเคเบิล DP เดียวกัน
คำถามที่พบบ่อย
คำถามที่ 1: ซอฟต์แวร์กำหนดค่าใดบ้างที่เข้ากันได้กับ KTP600 Basic Color DP (6AV6647-0AC11-3AX1)
SIMATIC WinCC ยืดหยุ่น (กะทัดรัดหรือมาตรฐาน) เป็นเครื่องมือกำหนดค่ามาตรฐานสำหรับการสร้างแผงควบคุมนี้ โปรเจ็กต์นี้สร้างขึ้นบนพีซี โดยดาวน์โหลดไปยังแผงควบคุมผ่านสาย USB หรือการเชื่อมต่อการเขียนโปรแกรม MPI/PROFIBUS หรืออีกทางหนึ่ง พอร์ทัล TIA พร้อม WinCC (V11 และใหม่กว่า) รองรับการโยกย้ายจากการกำหนดค่าพาเนลแบบเก่า ตรวจสอบข้อกำหนดระบบที่ยืดหยุ่นของ WinCC สำหรับเวอร์ชันเฟิร์มแวร์เฉพาะที่ติดตั้งบนแผงควบคุม
คำถามที่ 2: KTP600 Basic Color DP สามารถเชื่อมต่อกับเครือข่าย EtherNet/IP หรือ PROFINET ได้หรือไม่
ไม่ การกำหนด "DP" บ่งชี้ว่าอินเทอร์เฟซเครือข่ายเดียวของแผงนี้คือ PROFIBUS DP ไม่มีพอร์ต PROFINET หรือ Industrial Ethernet สำหรับแอปพลิเคชัน HMI ที่เชื่อมต่อกับอีเธอร์เน็ต ต้องใช้ตัวแปร KTP อื่นที่มีส่วนต่อท้าย PROFINET (เช่น KTP600 Basic Color PN) การเชื่อมต่อเวอร์ชัน DP กับเครือข่ายอีเทอร์เน็ตต้องใช้เกตเวย์ภายนอกหรืออุปกรณ์บริดจ์
คำถามที่ 3: ฟังก์ชั่นของปุ่มฟิสิคัลทั้ง 6 ปุ่มบน KTP600 คืออะไร?
ปุ่มฟังก์ชั่นทั้งหกปุ่ม (F1-F6) ด้านล่างหน้าจอ TFT สามารถกำหนดค่าได้ในโครงการ HMI แต่ละคีย์สามารถกำหนดฟังก์ชันได้ เช่น เริ่ม หยุด รับทราบ นำทาง หรือฟังก์ชันแอปพลิเคชันแบบกำหนดเอง สามารถตั้งโปรแกรมเป็นแบบชั่วขณะหรือแบบล็อคได้ ลักษณะทางกายภาพทำให้เหมาะสำหรับผู้ปฏิบัติงานที่ใช้ถุงมืออุตสาหกรรมหรือสำหรับการใช้งานที่ต้องการการยืนยันการกดปุ่มมากกว่าการป้อนข้อมูลด้วยหน้าจอสัมผัส
คำถามที่ 4: อัตราการไหลเข้าของ I²t ที่ 0.5 A²*s หมายถึงอะไรสำหรับการเลือกพาวเวอร์ซัพพลาย
ค่าI²tแสดงลักษณะเฉพาะของพลังงานของพัลส์กระแสพุ่งเข้าที่สตาร์ทอัพ เมื่อเปิดเครื่อง KTP600 แหล่งจ่ายไฟภายในจะดึงกระแสไฟกระชากสั้นๆ ก่อนที่จะตกสู่สถานะคงตัว 0.35A แหล่งจ่ายไฟหรืออุปกรณ์ป้องกันวงจรต้องทนต่อกระแสกระชาก 0.5 A²*s โดยไม่สะดุดหรือแรงดันไฟฟ้าตกมากเกินไป สำหรับแหล่งจ่ายไฟ 24VDC แบบราง DIN มาตรฐานส่วนใหญ่ 0.5 A²*s อยู่ภายในขีดจำกัดปกติ ตรวจสอบความทนทานต่อกระแสกระชากของแหล่งจ่ายไฟ หากแผงหลายแผงใช้แหล่งจ่ายเดียวกัน
คำถามที่ 5: อะไรคือความแตกต่างระหว่าง KTP600 Basic Color DP และ KTP600 Basic Color PN?
รุ่น DP (PROFIBUS DP) และ PN (PROFINET) ของ KTP600 Basic Color นั้นมีแผง TFT ขนาด 5.7 นิ้วที่มีลักษณะทางกายภาพคล้ายกัน โดยมีจอแสดงผลและเค้าโครงปุ่มเหมือนกัน ความแตกต่างที่สำคัญคืออินเทอร์เฟซเครือข่าย: ตัวแปร DP (6AV6647-0AC11-3AX1) เชื่อมต่อกับเครือข่าย PROFIBUS DP; รุ่น PN เชื่อมต่อกับอีเทอร์เน็ตอุตสาหกรรม PROFINET ไม่สามารถใช้แทนกันได้ -- โครงสร้างพื้นฐานเครือข่ายและการสื่อสาร PLC ต้องตรงกับตัวแปรแผงควบคุม
