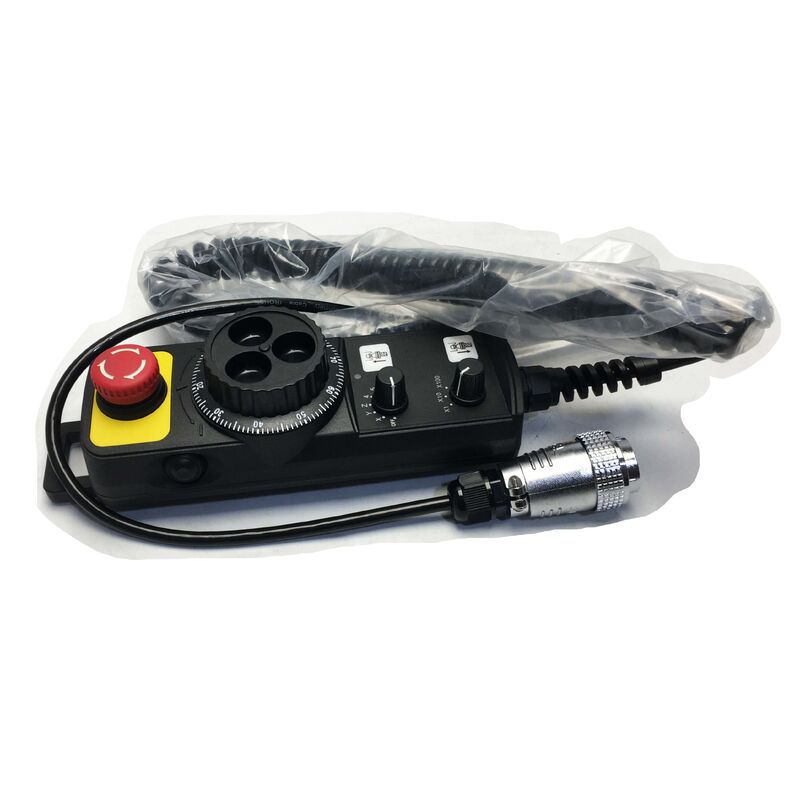

PHCS3-2013 WEIYA จักรยานมืออิเล็กทรอนิกส์ PHCS32013 สําหรับ Weyerhaeuser ซีรีย์มาตรฐานใหม่

สถานที่กำเนิด จีน
ชื่อแบรนด์ WEIYA
ได้รับการรับรอง CE RoHS
หมายเลขรุ่น PHCS3-2013
รายละเอียดสินค้า
หมายเลขรุ่น:
PHCS3-2013
ยี่ห้อ:
เวย่า
ประเภทสินค้า:
เครื่องกำเนิดพัลส์แบบแมนนวล CNC
ชุด:
พีเอชซีเอส3
คำอธิบายทั่วไป:
Handwheel สำหรับซีรี่ส์มาตรฐาน
ควบคุมการใช้งาน:
การควบคุมการเคลื่อนที่แบบแมนนวลแกน X / Y / Z
ประเภทการติดตั้ง:
ประเภทมือถือแบบพกพา
เงื่อนไข:
ใหม่ / ใช้
การรับประกัน:
หนึ่งปี
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD 300-500 / piece
รายละเอียดการบรรจุ
บรรจุภัณฑ์เดิม
เวลาการส่งมอบ
2 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต
100 ชิ้นต่อวัน
รายละเอียดสินค้า
PHCS3-2013 WEIYA Handwheel อิเล็กทรอนิกส์ PHCS32013 สำหรับ Weyerhaeuser Standard Series ใหม่
PHCS3-2013 | CNC Electronic Handwheel เครื่องกำเนิดพัลส์แบบแมนนวล
สายเคเบิลมือถือ / ขด / ขั้วต่อล็อค / อินเตอร์เฟส CNC ซีรีส์มาตรฐาน
เครื่องกำเนิดพัลส์แบบแมนนวล – การควบคุมแกนที่ชิ้นงาน
เครื่องกำเนิดพัลส์แบบแมนนวลทำให้การควบคุมแกนโดยตรงอยู่ในมือของผู้ปฏิบัติงานที่บริเวณการตัด แทนที่จะวิ่งจ๊อกกิ้งจากแผงที่อยู่กับที่ ผู้ปฏิบัติงานจะวางตำแหน่งตัวเองที่ชิ้นงานและหมุนวงล้อจักรในขณะที่ดูระยะห่างของเครื่องมือแบบเรียลไทม์ CNC ตีความแต่ละพัลส์จากวงล้อจักรเป็นการเพิ่มการเคลื่อนไหวหนึ่งครั้งบนแกนที่เลือก
PHCS3-2013 สร้างสัญญาณส่วนเพิ่มที่แม่นยำ ในการตั้งค่าตัวทวีคูณอย่างละเอียด การคลิกวงล้อจักรเพียงครั้งเดียวจะเคลื่อนเศษส่วนของแกนในหน่วยมิลลิเมตร ช่วยให้ผู้ปฏิบัติงานควบคุมความเร็วในการเข้าถึงเครื่องมือได้อย่างเต็มที่ในระหว่างการตั้งค่าและการวัดออฟเซ็ตเครื่องมือ
คุณสมบัติผลิตภัณฑ์ที่สำคัญ
พิมพ์ เครื่องกำเนิดพัลส์แบบแมนนวล (MPG)
รูปร่าง ตัวเครื่องมือถือและออกแบบตามหลักสรีรศาสตร์
การควบคุม ตัวเข้ารหัสหลัก + ตัวเลือกเสริม
เคเบิล ขดสปริงคลายความเครียด
ตัวเชื่อมต่อ ล็อคแบบวงกลมหลายพิน
อินเทอร์เฟซ ซีรีส์มาตรฐาน CNC
การออกแบบแบบควบคุมคู่ - ตัวเลือกพวงมาลัยและแกน
PHCS3-2013 รวมการควบคุมสองแบบไว้ในตัวเครื่องเดียว:
  • ล้อตัวเข้ารหัสหลัก:ตัวเข้ารหัสแบบหมุนหลัก การหมุนจะสร้างพัลส์การเคลื่อนไหวที่ CNC แปลเป็นการเคลื่อนที่ของแกน โดยทั่วไปการหมุนตามเข็มนาฬิกาจะสั่งทิศทางที่เป็นบวก ทวนเข็มนาฬิกาสั่งเป็นลบ จำนวนพัลส์ต่อการปฏิวัติจะกำหนดความละเอียดของขั้นตอนในการตั้งค่าตัวคูณแต่ละรายการ
  • ตัวเลือกเสริม:สวิตช์รองหรือปุ่มหมุนสำหรับการเลือกแกนและตัวคูณ - เลือกว่าจะเคลื่อนที่แกนใด (X, Y, Z หรือแกนที่ 4) และเพิ่มค่าต่อพัลส์ (*1, *10, *100) การมีตัวควบคุมทั้งสองตัวบนตัวเครื่องเดียว หมายความว่าผู้ปฏิบัติงานไม่ได้กลับไปที่แผงหลักเพื่อสลับขนาดแกนหรือขั้นระหว่างการวางตำแหน่ง ทุกอย่างอยู่ในมือแล้ว
สายขดและขั้วต่อล็อค
สายเคเบิลขดจะยืดและหดได้โดยไม่ต้องลากสายเคเบิลที่หลวมข้ามโต๊ะเครื่องหรือพื้น ช่วยให้ผู้ปฏิบัติงานสามารถเข้าถึงการทำงานที่ด้านหน้า ด้านข้าง และรอบๆ ชิ้นงานในขณะที่ยังคงเชื่อมต่ออยู่
ที่ปลายตัวควบคุม ขั้วต่อทรงกลมแบบหลายพินพร้อมปลอกล็อคแบบเกลียวช่วยยึดการเชื่อมต่อให้แน่น ปลอกล็อคป้องกันการขาดการเชื่อมต่อโดยไม่ตั้งใจระหว่างการใช้งาน สิ่งสำคัญเนื่องจาก MPG ที่ตัดการเชื่อมต่อระหว่างการทำงานอาจทำให้ CNC อยู่ในโหมดวงล้อหมุนที่ไม่ได้กำหนดไว้ การตัดการเชื่อมต่อจำเป็นต้องมีการปลดล็อคแบบควอเตอร์เทิร์นโดยเจตนา
สถานการณ์การใช้งาน
  • การตั้งค่าข้อมูลชิ้นงาน:ผู้ปฏิบัติงานจะเขย่าสปินเดิลลงเพื่อสัมผัสพื้นผิวชิ้นงานเพื่อสร้างออฟเซ็ตงานในแกน Z การใช้ PHCS3-2013 โดยเพิ่มทีละ *1 - โดยทั่วไปคือ 0.001 มม. ต่อพัลส์ - การสัมผัสจะได้รับการยืนยันผ่านฟีลเลอร์เกจหรือตัวบ่งชี้การสัมผัสในช่วงเวลาที่เหมาะสม
  • โปรแกรมการทำงานแบบแห้งด้วยตนเอง:ก่อนที่จะรันโปรแกรมใหม่ที่อัตราป้อนอัตโนมัติ ผู้ปฏิบัติงานจะเขย่าไปตามเส้นทางที่ตั้งโปรแกรมไว้ด้วยตนเองด้วย PHCS3-2013 โดยเลื่อนเครื่องมือไปทีละขั้นตอน และยืนยันระยะห่างก่อนที่วงจรอัตโนมัติจะเริ่มต้น
  • การซักถามและการตรวจสอบ:ผู้ปฏิบัติงานจะเขย่าแกนของเครื่องจักรเพื่อวางตำแหน่งสไตลัสของโพรบที่จุดการวัดบนชิ้นงาน ความละเอียดที่ละเอียดของ MPG ช่วยให้วางโพรบได้อย่างแม่นยำ โดยไม่เสี่ยงต่อการเคลื่อนเข้าไปในชิ้นส่วนมากเกินไป
คำถามที่พบบ่อย
คำถามที่ 1: PHCS3-2013 มีความละเอียดพัลส์เท่าใด
ความละเอียดถูกกำหนดโดยการตั้งค่าสวิตช์ตัวคูณร่วมกับการกำหนดค่า MPG ของ CNC ที่ *1 โดยทั่วไปการคลิกตัวเข้ารหัสแต่ละครั้งจะสั่งการเคลื่อนที่ของแกน 0.001 มม. (1 ไมครอน) ที่ *10 ขั้นคือ 0.01 มม. ที่ *100 คือ 0.1 มม. การตั้งค่าพารามิเตอร์ MPG ของ CNC จะกำหนดระยะทางที่แน่นอนต่อพัลส์ – ยืนยันการตั้งค่าเหล่านี้ในเอกสารพารามิเตอร์ของ CNC ก่อนการทดสอบเดินเครื่อง
คำถามที่ 2: PHCS3-2013 สามารถใช้งานร่วมกับคอนโทรลเลอร์ CNC ที่ไม่ใช่ซีรีส์มาตรฐานได้หรือไม่
PHCS3-2013 ได้รับการระบุไว้สำหรับอินเทอร์เฟซ CNC ซีรีส์มาตรฐาน ความเข้ากันได้กับคอนโทรลเลอร์อื่นๆ ขึ้นอยู่กับมาตรฐานสัญญาณ MPG ซึ่งโดยทั่วไปคือสัญญาณตัวเข้ารหัสดิฟเฟอเรนเชียล (A+/A−/B+/B−) ที่ 5V ยืนยันข้อกำหนดเฉพาะสัญญาณพอร์ต MPG ของตัวควบคุมเป้าหมายและการกำหนดพินกับพินเอาท์ของตัวเชื่อมต่อ PHCS3-2013 ก่อนที่จะเชื่อมต่อกับระบบอื่น
คำถามที่ 3: PHCS3-2013 สามารถทำงานทั้งสี่แกนได้หรือไม่
ตัวเลือกเสริมบน PHCS3-2013 ช่วยให้สามารถเลือกแกนได้ โดยทั่วไปคือ X, Y, Z และแกนที่ 4 เมื่อเปิดใช้งาน แกนที่มีอยู่จะขึ้นอยู่กับการกำหนดค่าของตัวควบคุม CNC และแกนที่ 4 ปรากฏและเปิดใช้งานในพารามิเตอร์ของระบบหรือไม่ วงล้อจักรเองจะสร้างสัญญาณพัลส์ที่ไม่ขึ้นกับแกน CNC จะกำหนดเส้นทางไปยังแกนที่เลือกในปัจจุบัน
คำถามที่ 4: PHCS3-2013 สามารถใช้พร้อมกันกับปุ่ม jog ที่แผงควบคุมของเครื่องได้หรือไม่
ไม่ ในการใช้งาน CNC มาตรฐาน ปุ่ม MPG และแผง jog จะแยกจากกัน การเปิดใช้งานโหมดวงล้อหมุนบนตัวเลือกโหมด CNC จะปิดปุ่ม Jog บนแผงควบคุม - มีเพียง MPG เท่านั้นที่ทำงานอยู่ การสลับกลับเป็นโหมด Jog จะเป็นการปิดการทำงานของ MPG PHCS3-2013 ยังคงเชื่อมต่ออยู่ แต่จะไม่สร้างคำสั่งการเคลื่อนไหวนอกโหมดการทำงานของวงล้อจักร
คำถามที่ 5: PHCS3-2013 ใช้จำนวนพินของตัวเชื่อมต่อและประเภทใด
PHCS3-2013 ใช้ขั้วต่อล็อคแบบวงกลมแบบหลายพิน จำนวนพินที่แน่นอนเป็นไปตามมาตรฐานอินเทอร์เฟซมาตรฐาน CNC MPG ของซีรีส์มาตรฐาน อ่านเครื่องหมายบนตัวตัวเชื่อมต่อโดยตรงบนยูนิตที่ติดตั้งเพื่อยืนยันจำนวนพินและเส้นผ่านศูนย์กลางของตัวเชื่อมต่อ สำหรับการเปลี่ยนสายเคเบิลหรือการจัดหาตัวเชื่อมต่อ ให้จับคู่จำนวนพิน เส้นผ่านศูนย์กลางของตัวเชื่อมต่อ และข้อกำหนดเกลียวของปลอกล็อคจากยูนิตทางกายภาพ
