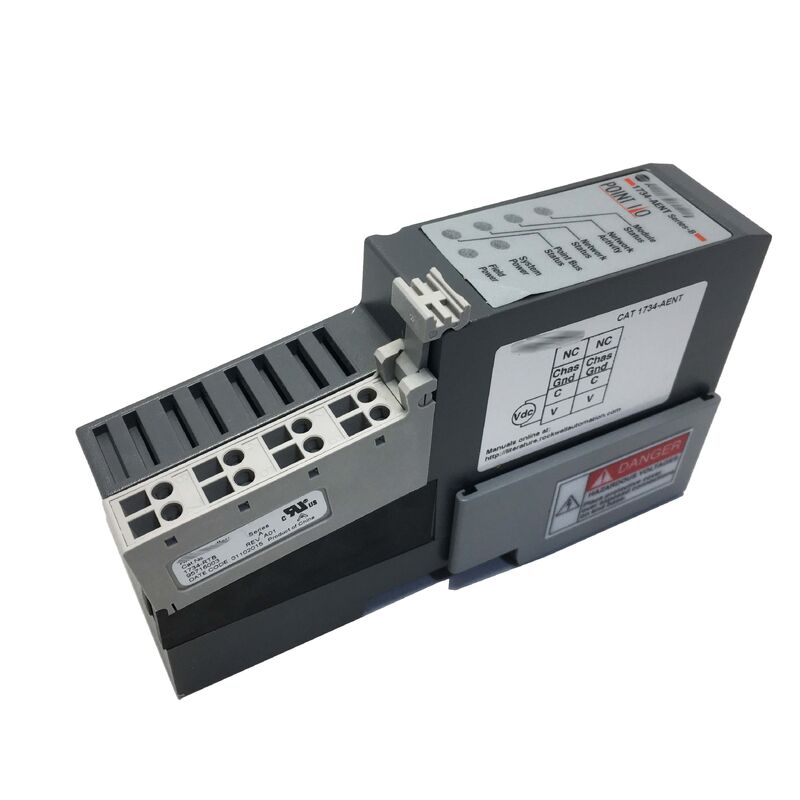

1734-AENT โมดูลอะแดปเตอร์ Ethernet ใหม่ของแท้ AB 1734AENT
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP Adapter
หมายเลขชิ้นส่วน: 1734-AENT
ผู้ผลิต: Allen-Bradley / Rockwell Automation (USA)
ประเภทผลิตภัณฑ์: EtherNet/IP Communication Adapter — POINT I/O Series
ตระกูลผลิตภัณฑ์: 1734 POINT I/O
แรงดันไฟฟ้าอินพุต: 24V DC ปกติ (ช่วง 10-28.8V DC)
ภาพรวม
1734-AENT คืออะแดปเตอร์ EtherNet/IP สำหรับระบบ 1734 POINT I/O ของ Allen-Bradley — โมดูลที่เชื่อมต่อแร็ค POINT I/O เข้ากับคอนโทรลเลอร์ ControlLogix, CompactLogix หรือคอนโทรลเลอร์อื่นใดที่รองรับ EtherNet/IP
ติดตั้งที่ตำแหน่งซ้ายสุดของราง POINT I/O ต่อสายเคเบิล Ethernet RJ45 และแร็ค I/O ทั้งหมดจะกลายเป็นโหนดเครือข่ายที่คอนโทรลเลอร์สามารถเข้าถึง อ่าน และเขียนได้แบบเรียลไทม์
ระบบ POINT I/O เองเป็นแพลตฟอร์ม I/O แบบหนาแน่นและแยกส่วน — โมดูล I/O แต่ละตัวกว้างเพียง 12 มม. ทำให้สามารถ I/O ความหนาแน่นสูงในพื้นที่แผงควบคุมขนาดกะทัดรัด
โมดูลแต่ละตัวจะเลื่อนเข้ากับราง DIN และเชื่อมต่อกับโมดูลถัดไปผ่านแบ็คเพลน POINTBus ที่ด้านหลังของชุดประกอบ โดย 1734-AENT ที่หัวจะแปลงระหว่าง POINTBus และเครือข่าย Ethernet
อะแดปเตอร์สามารถรองรับโมดูล POINT I/O ได้สูงสุด 63 โมดูลในโหนดเดียว — สูงสุด 504 จุด I/O รวม — ทำให้ 1734-AENT ตัวเดียวสามารถจัดการส่วนสำคัญของ I/O ของเครื่องจักรได้ด้วยที่อยู่เครือข่ายเพียงที่เดียว
สิ่งที่ทำให้ 1734-AENT เป็นอุปกรณ์ภาคสนามที่หลากหลายคือการผสมผสานระหว่างเลเยอร์แอปพลิเคชัน CIP (Common Industrial Protocol) กับการขนส่งทางกายภาพ EtherNet/IP มาตรฐาน
CIP คือเลเยอร์โปรโตคอลเดียวกันที่ใช้กับ ControlNet และ DeviceNet ดังนั้นคอนโทรลเลอร์ Logix จึงสื่อสารกับโมดูล POINT I/O ผ่าน 1734-AENT โดยใช้รูปแบบการเขียนโปรแกรมเดียวกันกับอุปกรณ์ CIP อื่นๆ — ไม่ต้องเรียนรู้โปรโตคอลการสื่อสารพิเศษ ไม่ต้องใช้อุปกรณ์แปลงโปรโตคอล
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน |
1734-AENT |
| ผู้ผลิต |
Allen-Bradley / Rockwell Automation |
| ประเภทผลิตภัณฑ์ |
EtherNet/IP POINT I/O Adapter |
| แรงดันไฟฟ้าอินพุต |
24V DC ปกติ (10-28.8V DC) |
| การใช้พลังงาน |
สูงสุด 4.5W ที่ 28.8V DC |
| กระแสไฟกระชาก |
สูงสุด 6A เมื่อเปิดเครื่อง |
| เอาต์พุต POINTBus |
1000 mA (สำหรับโมดูล I/O ที่เชื่อมต่อ) |
| ความเร็วเครือข่าย |
10/100 Mbps, half หรือ full duplex |
| การเจรจาต่อรองอัตโนมัติ |
ใช่ |
| โมดูลสูงสุด |
63 โมดูล POINT I/O |
| จุด I/O สูงสุด |
504 |
| โทโพโลยี |
Star, Tree, Linear |
| ขั้วต่อ |
RJ45 (สาย Cat 5) |
| การติดตั้ง |
ราง DIN, แนวตั้ง |
| โปรโตคอล |
CIP / EtherNet/IP |
| การป้องกันขั้ว |
ใช่ |
EtherNet/IP — ทำไมจึงสำคัญสำหรับ Distributed I/O
EtherNet/IP ใช้ฮาร์ดแวร์ Ethernet มาตรฐาน IEEE 802.3 และเครือข่าย TCP/IP แต่เพิ่มเลเยอร์แอปพลิเคชัน CIP ที่ให้พฤติกรรมแบบอุตสาหกรรมที่กำหนดได้
ความสามารถหลักสำหรับ Distributed I/O คือการส่งข้อความโดยปริยาย — 1734-AENT และคอนโทรลเลอร์ที่เชื่อมต่อจะสร้างการเชื่อมต่อ I/O แบบวนซ้ำที่แลกเปลี่ยนข้อมูล I/O โดยอัตโนมัติในอัตราที่กำหนด โดยไม่ต้องมีการเขียนโปรแกรมแอปพลิเคชันที่ฝั่งคอนโทรลเลอร์ นอกเหนือจากการกำหนดค่าเริ่มต้น
ในทางปฏิบัติ หมายความว่าคอนโทรลเลอร์ CompactLogix หรือ ControlLogix จะเห็นโมดูล POINT I/O ที่เชื่อมต่อกับ 1734-AENT เสมือนว่าเป็น I/O ในเครื่อง — แท็กจะปรากฏในฐานข้อมูลแท็กของคอนโทรลเลอร์ ข้อมูลอินพุตจะได้รับการอัปเดตโดยอัตโนมัติตาม RPI (Requested Packet Interval) ที่กำหนด และข้อมูลเอาต์พุตจะถูกเขียนโดยอัตโนมัติ
โปรแกรมเมอร์คอนโทรลเลอร์ไม่ต้องจัดการการสื่อสาร Ethernet — แพลตฟอร์ม Logix จัดการให้โดยโปร่งใส
1734-AENT ยังรองรับการส่งข้อความแบบชัดเจน — ข้อความที่ไม่วนซ้ำสำหรับการเปลี่ยนแปลงการกำหนดค่า การอ่านพารามิเตอร์ หรือการวินิจฉัย
สิ่งนี้ใช้ระหว่างการติดตั้ง การแก้ไขปัญหา หรือเมื่อคอนโทรลเลอร์ต้องการสอบถามสถานะโมดูลนอกรอบการอัปเดต I/O ปกติ
การกำหนดที่อยู่ IP และการติดตั้งเครือข่าย
1734-AENT รองรับการกำหนดที่อยู่ IP ผ่าน BOOTP หรือ DHCP — เครื่องมือเครือข่ายมาตรฐานที่กำหนดที่อยู่ IP ให้กับอุปกรณ์ที่เชื่อมต่อใหม่โดยอัตโนมัติ Rockwell Automation มียูทิลิตี้ BOOTP/DHCP เป็นส่วนหนึ่งของชุดเครื่องมือ RSLinx และ Studio 5000
เมื่ออะแดปเตอร์เปิดเครื่องครั้งแรก มันจะกระจายคำขอ BOOTP เซิร์ฟเวอร์ BOOTP จะตอบกลับด้วยที่อยู่ IP ที่กำหนด
เมื่อกำหนดที่อยู่ IP แบบคงที่และยืนยันแล้ว ขอแนะนำให้กำหนดค่าอะแดปเตอร์ให้ใช้ที่อยู่ที่จัดเก็บแบบคงที่ แทนที่จะเป็น BOOTP/DHCP แบบไดนามิก — สิ่งนี้จะป้องกันการเปลี่ยนแปลงที่อยู่ IP หากเซิร์ฟเวอร์ DHCP ไม่พร้อมใช้งานชั่วคราวเมื่อรีสตาร์ท
ในการใช้งานควบคุมการผลิตส่วนใหญ่ ที่อยู่ของอะแดปเตอร์ I/O จะถูกกำหนดให้คงที่ เพื่อป้องกันไม่ให้คอนโทรลเลอร์สูญเสียการเชื่อมต่อ I/O เนื่องจากใบอนุญาต DHCP หมดอายุ หรือเซิร์ฟเวอร์ DHCP ไม่สามารถเข้าถึงได้
แหล่งจ่ายไฟส่วนขยาย
1734-AENT ให้กระแส POINTBus 1000mA เพื่อจ่ายไฟให้กับโมดูล I/O ที่เชื่อมต่อ สำหรับการกำหนดค่าที่เกินงบประมาณนี้ — ซึ่งเกิดขึ้นเมื่อใช้โมดูลอนาล็อกหรือโมดูลพิเศษจำนวนมาก — ต้องติดตั้งแหล่งจ่ายไฟส่วนขยาย (1734-EP24DC หรือเทียบเท่า) ในรางที่ตำแหน่งที่เหมาะสม
แหล่งจ่ายไฟส่วนขยายหนึ่งตัวสามารถจ่ายไฟให้กับโมดูลเพิ่มเติมได้สูงสุด 17 โมดูล
การวางแผนตำแหน่งแหล่งจ่ายไฟส่วนขยายเป็นขั้นตอนสำคัญในการออกแบบโหนด POINT I/O ขนาดใหญ่
คำถามที่พบบ่อย
Q1: 1734-AENT เชื่อมต่อและเปิดเครื่องแล้ว แต่ไม่ปรากฏบนเครือข่าย EtherNet/IP ไฟ LED แสดงสถานะการเชื่อมต่อเครือข่ายดับ ควรตรวจสอบอะไรก่อน?
ไฟ LED แสดงสถานะการเชื่อมต่อดับ หมายถึงการเชื่อมต่อทางกายภาพของ Ethernet ไม่ได้สร้างขึ้น ตรวจสอบสายเคเบิล Cat 5 — ตรวจสอบว่าเสียบแน่นในพอร์ต RJ45 ของอะแดปเตอร์ ไม่เสียหาย และเชื่อมต่อกับพอร์ตสวิตช์ที่ทำงานอยู่
หากการเชื่อมต่อสายเคเบิลและสวิตช์ถูกต้อง ให้ตรวจสอบว่าแรงดันไฟฟ้าแหล่งจ่ายไฟ 24V DC อยู่ในช่วง 10-28.8V ที่ขั้วต่อสายไฟของอะแดปเตอร์
อะแดปเตอร์ต้องมีไฟก่อนจึงจะพยายามสื่อสารเครือข่ายได้
หากไฟ LED แสดงสถานะการเชื่อมต่อติดสว่าง แต่อะแดปเตอร์ยังคงไม่ปรากฏบนเครือข่าย ให้ดำเนินการติดตั้งที่อยู่ IP โดยใช้ยูทิลิตี้ BOOTP
Q2: 1734-AENT รองรับการเชื่อมต่อคอนโทรลเลอร์พร้อมกันได้กี่รายการ?
1734-AENT รองรับการเชื่อมต่อจากคอนโทรลเลอร์หลายเครื่องพร้อมกัน ในทางปฏิบัติ คอนโทรลเลอร์หนึ่งเครื่องจะเป็นเจ้าของการเชื่อมต่อ I/O สำหรับการควบคุมเอาต์พุต ในขณะที่คอนโทรลเลอร์เพิ่มเติมสามารถสร้างการเชื่อมต่อแบบฟังอย่างเดียวเพื่ออ่านข้อมูลอินพุต
สิ่งนี้ช่วยให้ระบบควบคุมดูแลหรือตรวจสอบสามารถสังเกตข้อมูล POINT I/O ได้โดยไม่รบกวนการเป็นเจ้าของ I/O ของคอนโทรลเลอร์หลัก
จำนวนการเชื่อมต่อพร้อมกันทั้งหมดถูกจำกัดโดยความจุของตารางการเชื่อมต่อของอะแดปเตอร์ — โปรดดูเอกสารคู่มือผู้ใช้อะแดปเตอร์สำหรับขีดจำกัดเฉพาะในเวอร์ชันเฟิร์มแวร์ที่ติดตั้ง
Q3: โมดูล POINT I/O ที่ตำแหน่ง 32 แสดงข้อผิดพลาดในการสื่อสาร แต่โมดูลอื่นๆ ทั้งหมดทำงานได้ 1734-AENT แสดงสถานะปกติ สาเหตุที่เป็นไปได้มากที่สุดคืออะไร?
ข้อผิดพลาดในการสื่อสารโมดูลที่แยกได้พร้อมอะแดปเตอร์ที่ทำงานปกติ มักบ่งชี้ถึงปัญหา POINTBus ในเครื่อง — ไม่ว่าโมดูลที่ได้รับผลกระทบเองจะเสียบ การเชื่อมต่อ POINTBus กับโมดูลข้างเคียงไม่แน่นพอ หรือโมดูลได้ดึงกระแส POINTBus มากเกินไปและกระตุ้นเงื่อนไขขีดจำกัดกำลังไฟ
ถอดและเสียบโมดูลที่ตำแหน่ง 32 ใหม่ ตรวจสอบว่ามีการติดตั้งแหล่งจ่ายไฟส่วนขยายหรือไม่ หากรางมีโมดูลมากกว่าประมาณ 17 โมดูล
หากปัญหาย้ายไปกับโมดูลไปยังตำแหน่งอื่น แสดงว่าโมดูลเสียและควรเปลี่ยน
Q4: 1734-AENT กำลังจะถูกเปลี่ยนในระบบที่กำลังทำงานอยู่ จำเป็นต้องป้อนที่อยู่ IP และการกำหนดค่าใหม่หรือไม่?
ใช่ ที่อยู่ IP และข้อมูลการกำหนดค่าทั้งหมดจะถูกจัดเก็บไว้ในโมดูลเอง ไม่ใช่ในฮาร์ดแวร์แร็ค I/O
เมื่อติดตั้ง 1734-AENT ใหม่ จะต้องกำหนดที่อยู่ IP เดียวกันกับยูนิตเดิม — โดยใช้ยูทิลิตี้ BOOTP หรือ Studio 5000 — และการกำหนดค่าขนาดแชสซี I/O ต้องตรงกับจำนวนโมดูลที่เชื่อมต่อ
เมื่อตั้งค่าที่อยู่ IP และคอนโทรลเลอร์สร้างการเชื่อมต่อ I/O ใหม่ ระบบควรกลับสู่การทำงานปกติโดยไม่มีการเปลี่ยนแปลงโปรแกรมคอนโทรลเลอร์
Q5: ความแตกต่างระหว่าง 1734-AENT และ 1734-AENTR คืออะไร?
1734-AENT มีพอร์ต Ethernet หนึ่งพอร์ต รองรับโทโพโลยีแบบ Star และ Tree 1734-AENTR มีพอร์ต Ethernet สองพอร์ตพร้อมสวิตช์ในตัว รองรับโทโพโลยี Device Level Ring (DLR) นอกเหนือจากโทโพโลยีแบบ Star และ Linear/Daisy-chain
DLR ให้ความทนทานต่อข้อผิดพลาดระดับเครือข่าย — การขาดการเชื่อมต่อสายเคเบิลเพียงจุดเดียวในวงแหวนจะไม่ขัดขวางการสื่อสาร I/O เนื่องจากวงแหวนจะปรับเปลี่ยนรอบการขาดการเชื่อมต่อ
สำหรับแอปพลิเคชันที่ต้องการความพร้อมใช้งานของ I/O อย่างต่อเนื่องแม้จะเกิดข้อผิดพลาดของสายเคเบิล 1734-AENTR เป็นตัวเลือกที่เหมาะสม สำหรับเครือข่าย Star หรือ Tree มาตรฐาน 1734-AENT เป็นตัวเลือกที่ง่ายกว่า
