BDA10X5 โรงงานใหม่ปิด Koganei BDA10X5 กระบอก BDA10-5

หมายเลขชิ้นส่วน: BDA10X5

ผู้ผลิต: KOGANEI Corporation (ญี่ปุ่น)

ประเภทผลิตภัณฑ์: กระบอกลมแบบติดตั้งได้หลากหลายขนาดกะทัดรัด

ซีรีส์: BDA

ขนาดกระบอกสูบ: 10 มม.

ระยะชัก: 5 มม.

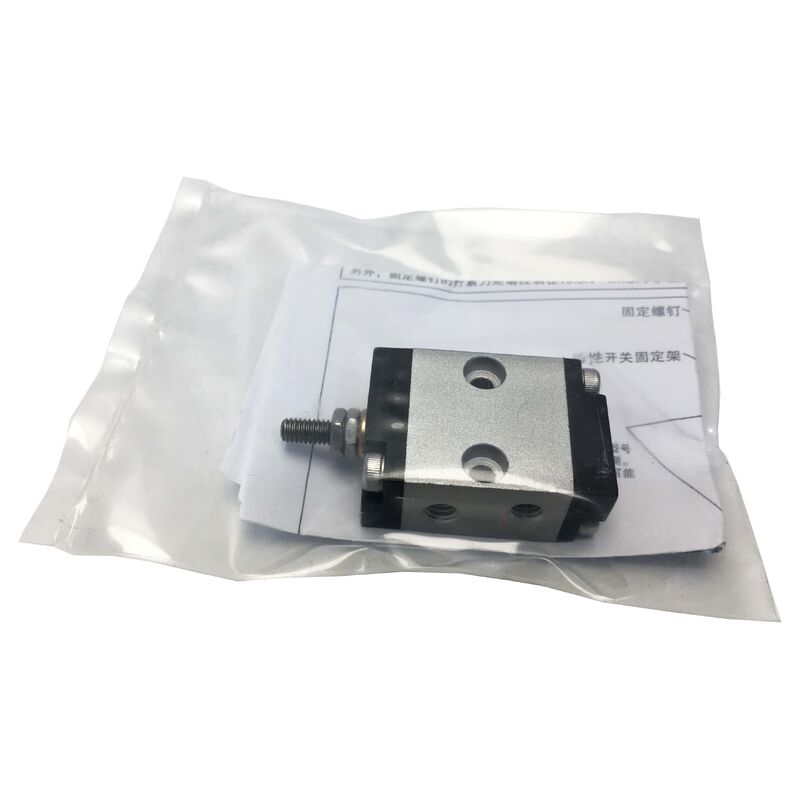

BDA10X5 คือกระบอกลมแบบติดตั้งได้หลากหลายขนาดกะทัดรัดซีรีส์ BDA ของ KOGANEI ที่มีขนาดกระบอกสูบ 10 มม. และระยะชัก 5 มม. กระบอกลมแบบสองทางนี้ออกแบบมาสำหรับการทำงานที่ต้องการการเคลื่อนที่น้อยในงานระบบอัตโนมัติในอุตสาหกรรม

เหมาะอย่างยิ่งสำหรับการหยิบและวาง การจับยึดขนาดเล็ก การดีดชิ้นงาน การจัดตำแหน่ง และการเคลื่อนที่เชิงเส้นระยะสั้นในสภาพแวดล้อมที่มีพื้นที่จำกัด ซึ่งความแม่นยำที่ทำซ้ำได้เป็นสิ่งสำคัญ KOGANEI ผู้ผลิตจากญี่ปุ่นที่มีประสบการณ์กว้างขวางในระบบนิวแมติกส์ความแม่นยำ ได้ออกแบบซีรีส์ BDA เพื่อให้มีความยืดหยุ่นในการติดตั้งที่หลากหลายโดยไม่จำเป็นต้องใช้กระบอกลมประเภทตัวถังที่แตกต่างกันสำหรับแต่ละทิศทางการติดตั้ง

การกำหนดค่าขนาดกระบอกสูบ 10 มม. พร้อมระยะชัก 5 มม. เหมาะสำหรับงานที่ต้องการกำลังน้อย การเคลื่อนที่ระยะสั้นในอุปกรณ์ประกอบความแม่นยำ ระบบจัดการเซมิคอนดักเตอร์ การผลิตอุปกรณ์ทางการแพทย์ สายการประกอบอิเล็กทรอนิกส์ และเครื่องจักรแปรรูปอาหาร

คุณสมบัติเด่นของกระบอกลม BDA คือความยืดหยุ่นในการติดตั้ง ตัวถังมาตรฐานรองรับการติดตั้งด้านข้างโดยตรง ในขณะที่ตัวยึดอีกสามประเภทให้:

• การติดตั้งหน้าแปลนด้านหน้าสำหรับการติดตั้งแบบหน้าชนหน้า
• การติดตั้งหน้าแปลนด้านหลังสำหรับการติดตั้งจากด้านหลังกระบอกสูบ
• การติดตั้งแบบหูเกี่ยว/จุดหมุน สำหรับการใช้งานที่ต้องการการเคลื่อนที่แบบหมุน

การออกแบบนี้ช่วยให้ผู้สร้างเครื่องจักรสามารถใช้ตัวถังกระบอกลมเดียวกันในหลายตำแหน่ง ทำให้สินค้าคงคลังอะไหล่ลดลงและลดความซับซ้อนในการจัดซื้อ

• การติดฉลากด้วยการควบคุมความลึกในการกดที่แม่นยำ
• การดีดชิ้นงานออกจากฟิกซ์เจอร์หรือรังรองรับ
• การจับยึดชิ้นงานที่บอบบางอย่างนุ่มนวล
• การทำงานวาล์วสำหรับลิ้นหักเลี้ยวขนาดเล็ก
• การป้อนขนาดเล็กในระบบจัดตำแหน่ง

BDA10X5 เข้ากันได้กับสวิตช์เซ็นเซอร์ของ KOGANEI ที่ตรวจจับตำแหน่งลูกสูบที่ปลายระยะชัก สัญญาณเซ็นเซอร์จะส่งตรงไปยังโมดูลอินพุตดิจิทัลของ PLC ทำให้ตัวควบคุมเครื่องจักรยืนยันว่าระยะชักเดินหน้าหรือถอยหลังเสร็จสมบูรณ์แล้ว

มีทั้งแบบโซลิดสเตต (3 สาย) และแบบรีดสวิตช์ (2 สาย) พร้อมตำแหน่งติดตั้งที่ปรับได้เพื่อการปรับแต่งที่แม่นยำ

เพื่อประสิทธิภาพสูงสุด ให้ใช้ลมอัดที่สะอาดและแห้ง โดยมีชุดกรอง-ตัวปรับแรงดันก่อนหน้าตั้งค่าแรงดันใช้งานที่ต้องการ (0.05 ถึง 0.7 MPa) ซีลกระบอกสูบมาตรฐานออกแบบมาสำหรับอากาศที่ไม่มีสารหล่อลื่น ซึ่งเป็นที่ต้องการในงานที่สะอาดหรือสัมผัสอาหาร

หากใช้ลมอัดที่มีสารหล่อลื่น ให้รักษาการหล่อลื่นอย่างต่อเนื่องเพื่อป้องกันซีลเสื่อมสภาพ

ตรวจสอบวาล์วควบคุมการไหล หากมีติดตั้งอยู่ เนื่องจากวาล์วเข็มที่ปิดเกือบสนิทอาจทำให้เกิดอาการนี้ได้ ตรวจสอบขนาดและระยะทางของท่อเพื่อปัญหาแรงดันตก ตรวจสอบการติดขัดทางกลหรือซีลภายในสึกหรอที่ทำให้อากาศรั่วไหล

BDA10X5 รุ่นมาตรฐานไม่ได้ออกแบบมาสำหรับห้องคลีนรูมโดยเฉพาะ สำหรับการใช้งานในห้องคลีนรูม ให้ระบุรุ่น CS-BDA (ระบบคลีน) ซึ่งใช้ซีลและวิธีการผลิตพิเศษเพื่อลดการสร้างอนุภาค

ใช้รูทะลุในตัวถังกระบอกสูบสำหรับสกรูยึด หลีกเลี่ยงการขันแน่นเกินไปเพื่อป้องกันการบิดเบี้ยวของตัวถัง ใช้สารยึดเกลียวและตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งเรียบและแข็งแรงเพื่อป้องกันการโก่งตัวระหว่างการทำงาน

เลื่อนเซ็นเซอร์ไปตามรางยึดจนกว่าไฟแสดงสถานะจะแสดงสัญญาณที่แรงที่สุดและสม่ำเสมอที่สุดที่ปลายระยะชัก เซ็นเซอร์แสดงผลสองสีของ KOGANEI ช่วยอำนวยความสะดวกในกระบวนการปรับนี้

ออกแบบมาสำหรับอายุการใช้งานมากกว่า 10 ล้านรอบในอากาศที่สะอาดและกรองอย่างเหมาะสม เปลี่ยนซีลตามสภาพแทนที่จะเป็นตามกำหนดเวลา ตัวบ่งชี้รวมถึงการรั่วไหลของอากาศที่มองเห็นได้ ความเร็วในการทำงานลดลง หรือการหน่วงที่ปลายระยะชักที่นุ่มนวล
