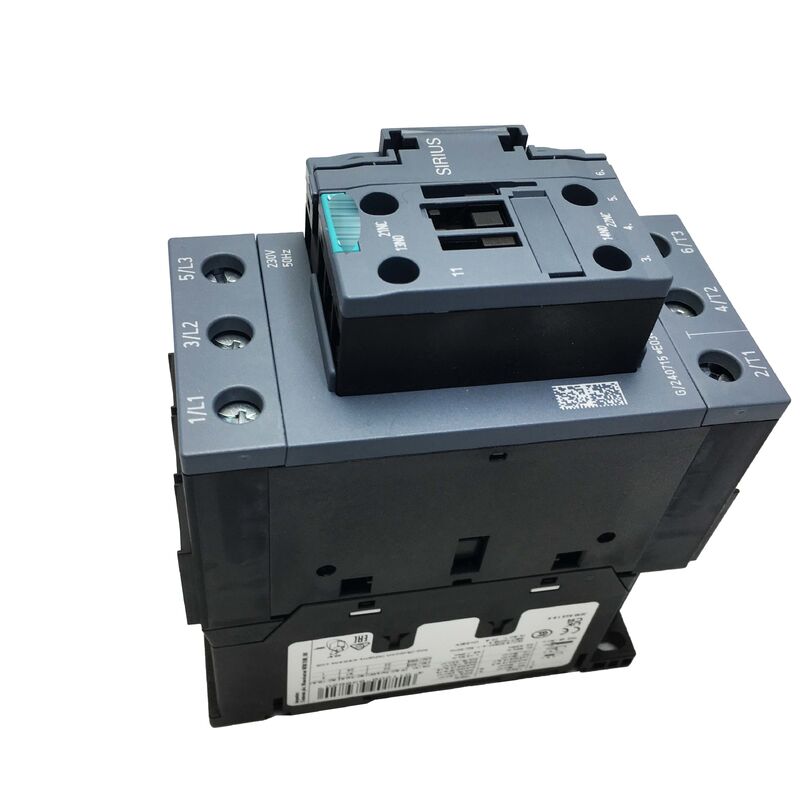

3RT2036-1AP00 Siemens Power Contactor 3RT20361AP00 สภาพใหม่ ปิด
ซีเมนส์ 3RT2036-1AP00
เลขส่วน:3RT2036-1AP00
ผู้ผลิต:ซีเมนส์ เอจี
ครอบครัวสินค้า:SIRIUS 3RT2
ประเภทเครื่องติดต่อพลังงาน 3 ทั้ว (AC Motor Switching)
ภาพรวม
3RT2036-1AP00 เป็นตัวติดต่อพลังงาน 3 ต้นจากซีรีย์ SIRIUS 3RT2 ของซีเมนส์ ออกแบบมาเพื่อเปลี่ยนมอเตอร์อัดแรง AC ถึง 22 kW ที่ 400Vขนาดกรอบ S2 ให้ความสามารถเพิ่มเติมกับการก่อสร้างการติดต่อที่หนักกว่า, น้ําหนักทางความร้อนที่ใหญ่กว่า และความแข็งแรงทางกล เพื่อรับมือกับกระแสไฟที่สูงกว่าที่เกี่ยวข้องกับการเริ่มต้นและทํางานของเครื่องขับเคลื่อน 22kW
การใช้งานประกอบด้วย เครื่องบดขนาดใหญ่ สถานีปั๊มขนาดสูง เครื่องขนส่งแรงหนัก เครื่องพัดลมอุตสาหกรรม และมอเตอร์ขับเคลื่อนหลักเครื่องมือมันยังเหมาะสมสําหรับภาระการต่อต้านที่กระแสไฟฟ้าที่สูงกว่าการตั้งค่ามอเตอร์.รุ่นนี้แทนรุ่น 3RT1036-1AP00 ก่อน โดยยังคงมีระดับความสามารถ, การปรับปรุงปลายทาง, และขนาดที่เหมือนกัน
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| เลขส่วน |
3RT2036-1AP00 |
| ผู้ผลิต |
ซีเมนส์ |
| รายการสินค้า |
SIRIUS 3RT2 |
| ประเภทการใช้งาน |
AC-3e / AC-3 |
| การตั้งค่าการติดต่อหลัก |
3 NO (3-โพล) |
| ความแรงปัจจุบัน (AC-3, 400V) |
50 A (51 A ต่อรายละเอียดอัพเดท) |
| ระดับเครื่องยนต์ |
22 kW @ 400V / 11 kW @ 230V |
| ความกระชับของโค้ล |
230V AC, 50 Hz |
| หน่วยช่วยบูรณาการ |
1 NO + 1 NC |
| ขนาด |
S2 |
| การเชื่อมต่อ |
เครื่องปลายสกรู |
| โลตติจ์ปิด (Ui) |
690 V |
| กระตุ้น ทนความกระตุ้น |
6 kV |
| ระดับการคุ้มครอง |
IP20 |
| อุณหภูมิแวดล้อม |
-25°C ถึง +60°C (มีการลดความร้อนมากกว่า +40°C) |
| ความกว้างของเครือ |
55 มม. |
| มาตรฐาน |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| การรับรอง |
IEC, UL, CSA, CE, CCC, SN 31920 |
| น้ําหนัก |
ประมาณ 0.985 kg |
S2 ความสามารถของขนาดกรอบ
เครื่องติดต่อขนาดกรอบ S2 มีสะพานติดต่อที่หนักกว่า, ช่องว่างติดต่อที่ใหญ่กว่า, และความสามารถในการดับวงศ์ที่ใหญ่กว่าเมื่อเทียบกับหน่วยขนาดเล็ก S0 และ S00.ความแตกต่างทางกายภาพเหล่านี้ทําให้การตั้งค่ามอเตอร์ 50A และทําให้การจัดการกับกระแสไฟฟ้า rotor ล็อคที่บรรลุ 350A หรือมากกว่าระหว่างปิดการติดต่อ.
น้ําหนักทางความร้อนที่สูงขึ้น หมายความว่าตัวติดต่อสามารถดูดซึมพลังงานการสลับมากขึ้น ก่อนที่อุณหภูมิจะเพิ่มขึ้นจะส่งผลกระทบต่อผลงานทําให้มันเหมาะสําหรับการใช้งานที่มีการเริ่มต้นบ่อย ๆ ที่พลังงานการสลับที่สําคัญถูกผลิตขึ้นในช่วงวงจรการทํางาน.
ติดต่อผู้ช่วยที่บูรณาการ
แต่ละ 3RT2036-1AP00 ประกอบด้วยจุดติดต่อ NO ที่บูรณาการ และจุดติดต่อ NC ที่บูรณาการหนึ่งที่เชื่อมโยงด้วยกลกับตัวรับติดต่อหลักเหล่านี้ให้ผลตอบสนองในเวลาจริงของสถานะจริงของ contactor สําหรับการติดตามระบบควบคุมและหน้าที่ความปลอดภัย.
เครื่องช่วย NC ใช้เป็นข้อมูลมาตรฐานสําหรับการติดตามตัวเองของเครื่องเริ่มเครื่องยนต์ ขณะที่เครื่องช่วย NO มักถูกเชื่อมต่อในวงจรปิดสําหรับเครื่องเริ่มเครื่องยนต์ด้วยมือฟังก์ชันการติดตามความปลอดภัยนี้ตอบสนองความต้องการของมาตรฐานความปลอดภัยของเครื่องจักรหลาย.
การใช้งานความปลอดภัยทางการทํางาน
3RT2036-1AP00 มีการรับรอง IEC 61508 สําหรับการใช้งานด้านความปลอดภัยทางการทํางาน เมื่อรวมกันอย่างถูกต้องกับหน่วยรีเล่ยความปลอดภัยหรือ PLC ความปลอดภัยเครื่องติดต่อเหล่านี้สามารถส่งผลต่อฟังก์ชันความปลอดภัยที่ระดับสูงถึง SIL และ PLดูเครื่องมือการประเมินความปลอดภัยของผลิตภัณฑ์ และมาตรฐานความปลอดภัยของเครื่องจักรที่ใช้สําหรับความต้องการการใช้งานเฉพาะเจาะจง
คํา ถาม ที่ ถาม บ่อย
Q1: 3RT2036-1AP00 สามารถใช้ใน Star-Delta Starter ที่มีความต้องการของโค้ล 230V ได้หรือไม่?
ใช่, 3RT2036-1AP00 สามารถใช้เป็นตัวติดต่อหลักและเดลต้าใน Star-Delta Starters.ยืนยันการจัดอันดับดาว contactor ตรงกับสภาพดาวปัจจุบันลด.
คําถามที่ 2: มีเสียงบึ้งที่เห็นได้ชัดเป็นปกติ หลังการเปลี่ยน?
บาง AC สายโค้ล hum เป็นปกติเนื่องจากสนามแม่เหล็กที่แตกต่างกัน หากเสียงดังมากขึ้นอย่างเห็นได้ชัด ตรวจสอบความสกปรกหรือการกัดกร่อนบนพื้นผิวที่นั่งแม่เหล็กที่อาจป้องกันการนั่ง armature อย่างถูกต้องเพิ่มระดับช่องว่างและเสียงบึ้ง.
Q3: ติดต่อสามารถติดตั้งด้านข้าง (หมุน 90 °) ได้หรือไม่?
การติดตั้งแบบมาตรฐานตั้งตรง ขณะที่การหมุนไปยังตําแหน่งแนวราบหรือสับเปลี่ยนเป็นไปได้ แต่กระแสไฟฟ้าระดับคงที่อาจต้องลดความแรงเนื่องจากการปรับปรุงการเย็นด้วยการปรับปรุงดูใบข้อมูลสินค้าสําหรับการลดการจัดอันดับที่อนุญาตในตําแหน่งการติดตั้งที่ไม่ใช่มาตรฐาน.
Q4: ขนาดของเส้นตัดเส้นตรงสูงสุดสําหรับปลายการติดต่อหลักคืออะไร?
ปลายสกรู S2 สามารถรองรับเส้นตัดเส้นจากประมาณ 2.5mm2 ถึง 35mm2 ขึ้นอยู่กับประเภทของปลายผู้นําแบบยืดหยุ่นที่ติดกับสายพานที่มีขั้วปลายเคเบิลที่เหมาะสมถูกแนะนําสําหรับสายไฟแผ่น. ป้ายควบคุมยอมรับส่วนตัดขนาดเล็กโดยทั่วไป 0.5mm2 ถึง 4mm2
Q5: เครื่องติดต่อเหมาะสําหรับมอเตอร์ปั๊ม 22kW เริ่ม 15-20 ครั้งต่อชั่วโมงหรือไม่?
การสลับ AC-3 ความถี่สูงใน 15-20 การเริ่มต้นต่อชั่วโมงที่ต้องการคํานวณการเริ่มต้นทั้งหมดในระยะเวลาการบริการที่ต้องการและเปรียบเทียบกับเส้นโค้งอายุการใช้งานไฟฟ้าที่ตีพิมพ์หากต้องการอายุเกินการจัดอันดับ, พิจารณาการเปลี่ยนสมาชิกบ่อยขึ้น, เครื่องเริ่มต้นอ่อนเพื่อจํากัดกระแสเริ่มต้น, หรือเครื่องเริ่มต้น wye-delta เพื่อลดกระแสเริ่มต้น
