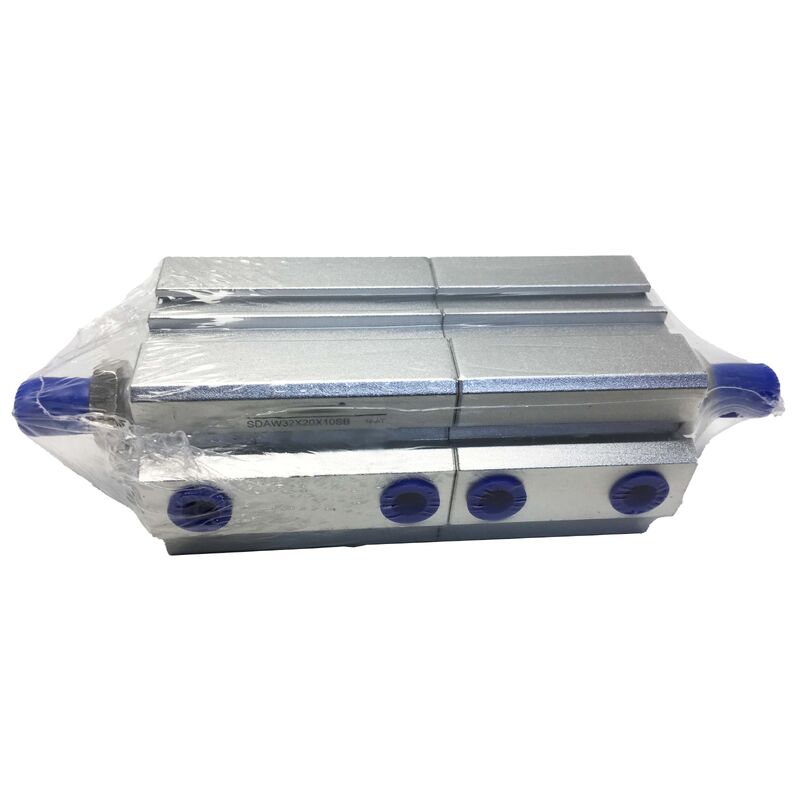

SDAW32X20X10SB ซิลินเดอร์อากาศอากาศอากาศบาง
ภาพรวมสินค้า
รายการAirTAC SDAW32X20X10SBเป็นกระบอกคอมแพคต์แบบสองปลาย ภาพยนต์ปนูเมติกหลายตําแหน่งที่รวมสองชักในหน่วยคอมแพคต์เดียวทําให้กระบอกหยุดและยึดไว้ในตําแหน่งสามอันแยกแยก ตลอดการเดินทาง: ปลายการตีแรก ปลายการตีที่สอง และตําแหน่งกลางที่ทั้งสองการตียกเลิก
ด้วยรู 32 มม. ให้ผลิตแรงผลักดันที่มีประโยชน์สําหรับภารกิจอัตโนมัติระยะกลาง การตั้งค่านี้มีแรงผลักดันหลัก 20 มม. และแรงผลักดันรอง 10 มม.ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการเคลื่อนไหวในตําแหน่งที่หยาบและละเอียดจากร่างกายตัวขับเคลื่อนเดียวกันแม็กเนตที่ติดตั้งใน ทําให้สามารถตรวจจับตําแหน่งภายนอกได้ โดยไม่ต้องใช้สวิตช์ขีดจํากัดทางกล
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| ประเภทกระบอก |
คอมแพ็กต์แบบสองปลาย ( ultra-thin, multi-position) |
| โรด |
32 มม |
| โรคสะเก็ดเงิน 1 |
20 มม. |
| โรคหลอดเลือดสมอง 2 |
10 มม. |
| การนับตําแหน่ง |
3 (ชะตากระยะ 1 ปลาย / กลาง / ชะตากระยะ 2 ปลาย) |
| ประเภทการกระทํา |
การแสดงคู่ |
| แม็กเนต |
เครื่องประกอบการใช้งาน |
| สายสตาร์ด |
เพศชาย (ฟันใน) |
| Port Thread |
PT |
| ความดันในการทํางาน |
0.1 - 0.9 MPa (การกระทําสองครั้ง) |
| ความเร็วของพิสตัน |
30 - 500 มม/วินาที |
| อุณหภูมิการทํางาน |
-10°C ถึง +80°C |
| วัสดุของร่างกาย |
อลูมิเนียมสลัด (แอนโดดแข็ง) |
รายละเอียดการก่อสร้าง
สร้างขึ้นโดยใช้สถาปัตยกรรมกระบอกคอมแพคต์ SDA ของ AirTAC โดย SDAW32X20X10SB มีคุณสมบัติ:
- ร่างและฝา:หลอดกระบอกสแตนเลสอลูมิเนียมที่มีพื้นผิวการเจาะแบบ anodized แข็งแรงเพื่อความทนทานต่อการสกัดอย่างพิเศษ
- การประกอบ:โครงสร้าง riveted สําหรับการออกแบบโปรไฟล์ต่ําโดยไม่ต้องฉีก skru
- ปิดพิสตัน:โครงสร้างปริมณฑลประปาสองทางแบบไม่เท่าเทียมกัน พร้อมถังน้ํามันที่บูรณาการสําหรับการหล่อลื่นตัวเอง
- แม็กเนต:แม็กเนตพิสตันที่ติดตั้งสําหรับการตรวจจับตําแหน่งโดยไม่ต้องสัมผัส
- Port Thread:มาตรฐานเส้น PT (เทียบขนาน) สําหรับการจัดทําตลาดเอเชีย
การดําเนินงานสามตําแหน่ง
ซิลินเดอร์ SDAW ดับเพล็กซ์-เอ็นดี้ จะบรรลุได้สามตําแหน่งโดยการควบคุมความดันที่อิสระ:
- ตําแหน่ง 1 (ขยาย 20 มม.):กดดันห้องประจําการ, ปั๊มออกรอง
- ตําแหน่ง 2 (กลาง)กดดันทั้งห้องพร้อมกันสําหรับตําแหน่งระหว่างที่มั่นคง
- ตําแหน่ง 3 (ถอน):กองกดดันรอง, ปั๊มออกหลัก
โครงการควบคุมนี้จําเป็นต้องมีพัดลมทิศทาง 5/3 ทางที่มีตําแหน่งศูนย์กลางปิดสําหรับตําแหน่งกลาง
คํา ถาม ที่ ถาม บ่อย
Q1: SDAW32X20X10SB สามารถบรรลุตําแหน่งกลางที่ยังคงคงได้ แม้จะไม่มีแรงกดอากาศต่อเนื่อง?
ไม่ ตําแหน่งกลางถูกรักษาโดยความดันอากาศที่สมดุลในห้องทั้งสองพร้อมกัน หากการให้อากาศสูญเสียสําหรับการใช้งานที่ต้องการตําแหน่งกลางโดยไม่ใช้อากาศต่อเนื่อง, กระบอกล็อคกลไกหรือกระบอกที่มีเบรคภายในจําเป็น
Q2: ประเภทสวิตช์อัตโนมัติไหนที่เข้ากันได้กับแม่เหล็กที่ติดตั้งใน SDAW32X20X10SB?
เครื่องสวิทช์สายแม่เหล็ก CS1 ของ AirTAC และเครื่องสวิทช์สายแม่เหล็กที่เทียบเท่า รวมถึงเครื่องสวิทช์แบบฮอลล์แบบ solid-state ที่มีตัวจับและระยะการตรวจจับที่เข้ากันได้ยืนยันช่วงทํางานของสวิทช์ที่เลือกครอบคลุมความเข้มข้นสนามแม่เหล็กและตรงกับขนาด 32 มม.
Q3: กระบอกเคลื่อนไหวช้าเกินไป สามารถเพิ่มความเร็วของพิสตันโดยการเพิ่มความดันการให้อาหารมากกว่า 0.9 MPa ได้หรือไม่
การทํางานที่สูงกว่า 0.9 MPa มีความเสี่ยงต่อการบาดเจ็บของรัดและเกินขอบเขตการออกแบบ ความเร็วสามารถควบคุมได้ดีขึ้นผ่านอัตราการไหลของอากาศโดยใช้วาล์วควบคุมการไหล (ชนิดเครื่องวัดออก) ในทุกประตูปรับกระแสก๊าซออกเพื่อตั้งความเร็วของพิสตันที่ต้องการ ภายในช่วงการทํางาน 30-500 mm/s.
Q4: ตําแหน่งกลางไม่ซ้ําได้ กล่องหยุดในจุดที่แตกต่างกันเล็กน้อยในแต่ละรอบ
ความซ้ําในตําแหน่งกลางขึ้นอยู่กับความดันที่สมดุลในห้องทั้งคู่ ความแตกต่างในความดันการให้อาหาร ความดันกลับของอากาศออก หรือสภาพของภาระระหว่างวงจรทําให้จุดสมดุลเปลี่ยนแปลงรับประกันการควบคุมความดันที่มั่นคงและการกดดันท่าเรือพร้อมกันโดยไม่ต้องสับเปลี่ยนเวลาการเพิ่มถังพัฟเฟอร์เล็ก ๆ ไปยังแต่ละห้องสามารถลดความดัน
Q5: SDAW32X20X10SB ต้องการการปรับน้ํามันแบบไหน?
การปิดพิสตันแบบไม่เหมือนกันสองทางมีถังน้ํามันอินเทรเนตที่ให้การเลื่อนตัวเองในการทํางานปกติด้วยอากาศกดที่สะอาด แห้งหรือเคลือบอย่างน้อยไม่จําเป็นต้องมีการปรับน้ํามันภายนอกสําหรับอากาศกดอุตสาหกรรมมาตรฐาน. หากใช้น้ํามันคล้องลื่น ใช้น้ํามันตั๊บลื่นเบาที่มีปริมาณปริมาณต่ํามาก การคล้องลื่นเกินจะเร่งการเสื่อมเสื่อมของร่องรอย ไม่ใช้น้ํามันคล้องลื่นที่ใช้ซิลิโคน
