| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | E2E-X18ME1-M1 |

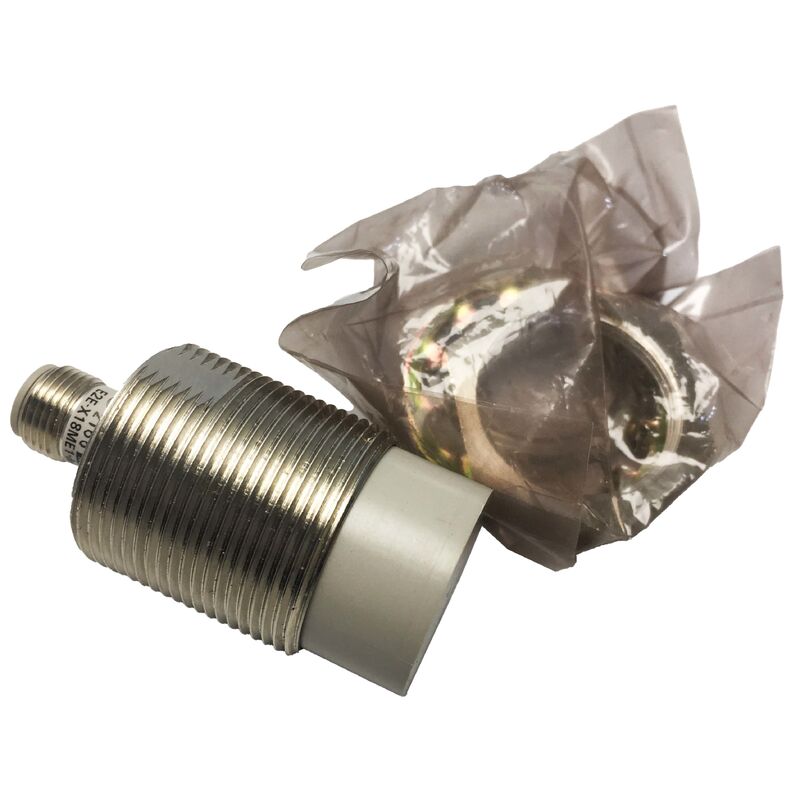

Omron E2E-X18ME1-M1หน่วยตรวจจับความใกล้ชิดแบบอินดูคทีฟ M30 ไม่ปกปิด ระยะตรวจจับ 18 มิลลิเมตร NPN NO เครื่องเชื่อม M12 DC 3-Wire IP67, E2E Series
เลขส่วน:E2E-X18ME1-M1
เลขส่วนสํารอง:E2EX18ME1M1
ผู้ผลิต:บริษัท ออมรอน (ญี่ปุ่น)
ประเภทสินค้า:เครื่องตรวจจับความใกล้ชิด
ซีรี่ย์:ซีรี่ย์ Omron E2E
รหัส UNSPSC:41110000
| ปริมาตร | มูลค่า |
|---|---|
| ขนาดร่างกาย | M30 (30mm กระบอกกลมกลมกลม) |
| ประเภทการตรวจจับ | อินดูคทีฟ (ไฟฟ้าแม่เหล็ก) |
| ประเภทการติดตั้ง | ไม่ปกปิด (ไม่สามารถฝัง) |
| การตรวจจับระยะทาง | 18 มม. |
| วัตถุตรวจจับมาตรฐาน | 30 × 30 × 1 มิลลิเมตร |
| การตั้งค่าผลิต | DC 3-wire, NPN, เปิดปกติ (NO) |
| การเชื่อมต่อ | M12 เครื่องเชื่อมโลหะ 4 ปิน |
| โลเตชั่นไฟฟ้า | 10-30 VDC (12-24 VDC นามinali) |
| ปัจจุบันแรงฝน | 5-300 mA |
| อัตราการตอบสนอง | สูงสุด 100 Hz |
| ระดับการคุ้มครอง | IP67 |
| อุณหภูมิการทํางาน | -40 ถึง + 85°C |
| วัสดุบ้าน | หมึกเหล็ก |
| การตรวจจับวัสดุบนพื้นผิว | โพลีเมอร์ PBT แบบเทอร์โมพลาสติก |
| การ เดิน ทาง ที่ แตกต่าง | สูงสุด 10% ของระยะการตรวจจับ |
| ความต้านทานต่อการปิด | 50 MΩ นาที (ที่ 500 VDC) |
| ความแข็งแรงแบบดียิเลคทริก | 4,000 VAC, 50/60 Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่น | 10 ถึง 55 Hz ความยาว 1.5 มิลลิเมตร ทุกครั้ง 2 ชั่วโมงใน X/Y/Z |
รายการOmron E2E-X18ME1-M1เป็นเซ็นเซอร์ความใกล้ชิดแบบอัดอัดแบบไม่ปิดตัว M30 มีระยะการตรวจจับ 18 มม และ NPN ปกติเปิดออก ✅ การตั้งค่ามาตรฐานที่ใหญ่ที่สุดในรุ่น E2E ของ Omronเหมาะสําหรับการตรวจจับเป้าหมายโลหะเหล็กในระยะที่เซ็นเซอร์ขนาดเล็กไม่สามารถไปถึง.
ตัวแปรเครื่องเชื่อมแบบ M12 ที่ติดสายก่อน (-M1 ลงท้าย) ทําให้การติดตั้งและเปลี่ยนง่าย: เครื่องตรวจจับติดตั้งในช่อง M30 × 1.5 ช่องที่มีเส้นใยหรือช่อง 30 มม.เครื่องเชื่อมเชื่อมกับสายไฟฟ้า M12 แบบมาตรฐาน 4 ปิน, และผลิต NPN เชื่อมต่อโดยตรงกับข้อมูลเข้าที่สอดคล้องกับ NPN ของ PLCs และเครื่องควบคุมอุตสาหกรรมส่วนใหญ่โดยไม่ต้องใช้วงจรเพิ่มเติม
ซีรี่ย์ E2E ให้ความสําคัญต่อความน่าเชื่อถือในสนาม ผ่านอุณหภูมิสูงสุด การปนเปื้อนและสภาพแวดล้อมการสั่นสะเทือน ภาวะที่เซ็นเซอร์สามารถทํางานอย่างต่อเนื่องเป็นเวลาหลายปีในขณะที่เผชิญกับน้ํายาตัด, สเปรย์ของน้ําเย็น, ธาตุโลหะ, และความสั่นสะเทือนทางกล.
E2E-X18ME1-M1 สร้างสนามไฟฟ้าแม่เหล็กระดับความถี่สูง จากโค้ลที่ฝังไว้ข้างหลังหน้าตรวจจับ เมื่อเป้าหมายโลหะเหล็กเข้าสนามนี้หมุนเวียนกระแสกําลังถูกผลักดันบนพื้นผิวของเป้าหมาย กระแสเหล่านี้ดึงพลังงานจากสนามหมุนเวียน, ปรับความเข้มของออสไซเลเตอร์
วงจรอิเล็กทรอนิกส์ของเซ็นเซอร์ตรวจจับการลดความหนาวนี้ และเปลี่ยนทรานซิสเตอร์ออก NPN จาก OFF เป็น ON เมื่อการลดความหนาวเกินขั้นต่ําการสลับกลไกการตรวจจับนี้เป็นแบบไร้สัมผัสและไร้การสวมใส่ทางเครื่องจักร.
รายละเอียด 18 มิลลิเมตรถูกวัดด้วยวัตถุตรวจจับมาตรฐานของ Omron: แผ่นเหล็กแบน 30 × 30 × 1 มิลลิเมตร. ระยะทางตรวจจับในโลกจริงขึ้นอยู่กับ:
เครื่องเชื่อม 4 ปิน M12 ตามการจัดตั้งปิน Omron แบบมาตรฐาน: ปิน 1 (+ พลังงาน V), ปิน 3 (0V คอม), ปิน 4 (สัญญาณออก NPN) ปิน 2 ไม่ใช้ในรุ่น NO 3 สายนี้
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
