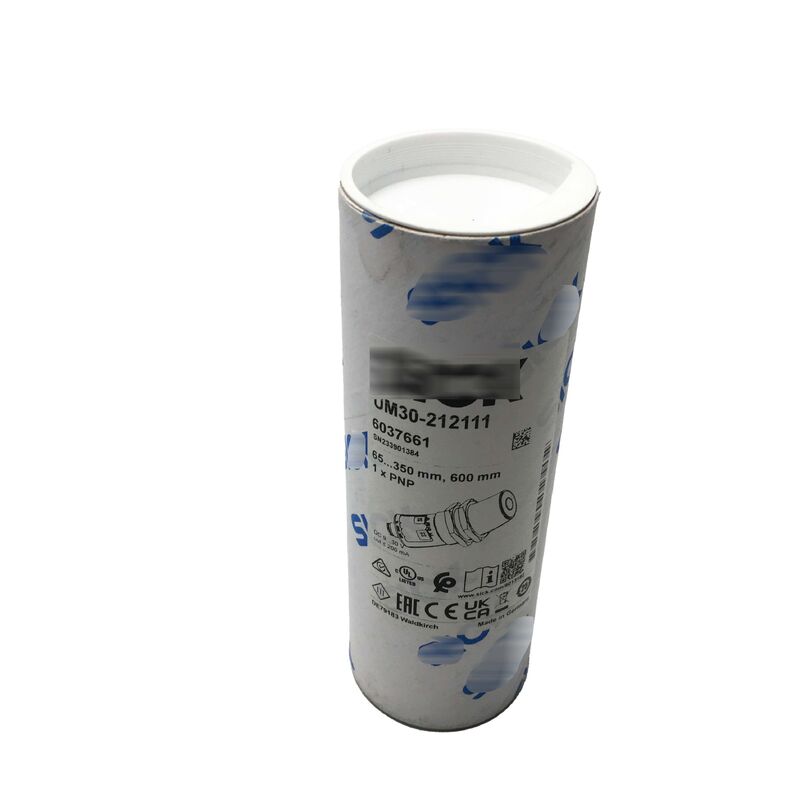

UM30-212111 SICK ซันเซอร์ฉาย ultrasonic UM30212111 ของแท้

SICK UM30-212111 | เซ็นเซอร์วัดระยะทางอัลตราโซนิก — เกลียว M30, 65–350 มม., PNP NO/NC, 9–30V DC, 12Hz, จอแสดงผล, IP65/67

ภาพรวม

SICK UM30-212111 เป็นเซ็นเซอร์วัดระยะทางอัลตราโซนิกช่วงกลางจากตระกูล UM30 ของ SICK — ซึ่ง SICK อธิบายว่าเป็นโซลูชันสำหรับงานอเนกประสงค์ และมีเหตุผลที่ดีช่วงการทำงาน 65–350 มม. (โดยลำแสงเสียงสามารถเข้าถึงได้ถึง 600 มม. ในช่วงจำกัด) ร่วมกับเอาต์พุต PNP ที่สลับได้ จอแสดงผล LED ในตัว โหมดการทำงานหลายโหมด และความสามารถในการซิงโครไนซ์เซ็นเซอร์แต่ละตัวได้สูงสุด 50 ตัวในการติดตั้งเดียวกัน ทำให้เป็นอุปกรณ์ที่หลากหลายอย่างแท้จริงสำหรับงานตรวจจับที่ท้าทายเทคโนโลยีพรอกซิมิตี้ที่ง่ายกว่า

ตัวเรือน M30 เป็นมาตรฐานอุตสาหกรรมที่ได้รับการยอมรับอย่างดีสำหรับเซ็นเซอร์พรอกซิมิตี้

การติดตั้งในรูติดตั้งมาตรฐาน 30 มม. จะวางตำแหน่ง UM30-212111 ในตำแหน่งทางกายภาพเดียวกับที่เซ็นเซอร์เหนี่ยวนำขนาดใหญ่อาจเคยครอบครองมาก่อน — แต่ UM30 ตรวจจับในระยะทางและด้วยวัสดุที่เซ็นเซอร์เหนี่ยวนำไม่สามารถจัดการได้

ความยาวตัวเครื่อง 84 มม. มีขนาดกะทัดรัดสำหรับอุปกรณ์อัลตราโซนิกที่มีคุณสมบัติครบถ้วนพร้อมจอแสดงผลและทรานสดิวเซอร์ 400 kHz; ขั้วต่อตัวผู้ M12 แบบ 5 พินให้สายสัญญาณสองเส้นที่จำเป็นสำหรับเอาต์พุตที่สลับได้และอินพุตอเนกประสงค์ที่เปิดใช้งานการสอนและการซิงโครไนซ์

จอแสดงผลในตัวมีความสำคัญเป็นพิเศษสำหรับเซ็นเซอร์ในระดับนี้ แทนที่จะต้องใช้โปรแกรมภายนอกหรือซอฟต์แวร์แล็ปท็อปเพื่อตั้งค่าจุดสวิตช์ UM30-212111 ช่วยให้สามารถปรับเกณฑ์ได้โดยตรงที่เซ็นเซอร์โดยใช้ปุ่มควบคุมที่แผงด้านหน้า โดยแสดงค่าระยะทางบนจอแสดงผลแบบเรียลไทม์

บนสายการผลิต หมายถึงการตั้งค่าที่เร็วขึ้น การปรับภาคสนามที่ง่ายขึ้นเมื่อรูปทรงเป้าหมายเปลี่ยนแปลง และการมองเห็นการแก้ไขปัญหาโดยตรงโดยไม่ต้องใช้เครื่องมือเพิ่มเติม

ข้อมูลจำเพาะหลัก

พารามิเตอร์

UM30-212111 รองรับสามโหมดการทำงานที่สามารถกำหนดค่าได้โดยตรงจากแผงจอแสดงผล ในโหมด DtO (Distance to Object) เซ็นเซอร์จะสลับเมื่อเป้าหมายเข้าสู่จุดสวิตช์ที่ตั้งไว้ — ฟังก์ชันการตรวจจับพรอกซิมิตี้มาตรฐาน

โหมด Window กำหนดเกณฑ์ใกล้และไกล เอาต์พุตจะสลับเฉพาะเมื่อเป้าหมายอยู่ในหน้าต่างระยะทางที่กำหนด โดยไม่สนใจวัตถุที่อยู่นอกหน้าต่างในทิศทางใดก็ตาม

โหมด ObSB (Object between Sensor and Background) จะสอนระยะห่างของพื้นหลังก่อน จากนั้นจึงตรวจจับการมีอยู่ของวัตถุใดๆ ที่ปรากฏระหว่างเซ็นเซอร์และพื้นหลังที่เก็บไว้ — โหมดที่มีประโยชน์เป็นพิเศษสำหรับการตรวจจับวัตถุที่เคลื่อนที่ข้ามสายพานลำเลียง ซึ่งพื้นผิวสายพานลำเลียงเองไม่ควรทำให้เอาต์พุตทำงาน

สามโหมดนี้ครอบคลุมสถานการณ์การตรวจจับในอุตสาหกรรมส่วนใหญ่

ความสามารถในการสลับระหว่างโหมดเหล่านี้ที่เซ็นเซอร์โดยไม่ต้องตั้งโปรแกรม PLC หรือ CNC ใหม่เป็นข้อได้เปรียบที่สำคัญในการตั้งค่าและการบำรุงรักษา

การซิงโครไนซ์เซ็นเซอร์หลายตัว — สูงสุด 50 ยูนิต

ขั้วต่อ M12 แบบ 5 พินมีพินซิงโครไนซ์และมัลติเพล็กซ์ (พิน 5, ตัวนำสีเทา) ที่เชื่อมต่อเซ็นเซอร์ UM30 หลายตัวเข้าด้วยกัน

ในโหมดซิงโครไนซ์ เซ็นเซอร์ทั้งหมดจะปล่อยสัญญาณพร้อมกัน ซึ่งป้องกันไม่ให้พัลส์เสียงของเซ็นเซอร์หนึ่งถูกรับโดยเซ็นเซอร์ที่อยู่ติดกันเป็นการตรวจจับผิดพลาด — ปัญหาทั่วไปเมื่อเซ็นเซอร์อัลตราโซนิกหลายตัวทำงานใกล้กัน

ในโหมดมัลติเพล็กซ์ เซ็นเซอร์จะทำงานตามลำดับ ขจัดสัญญาณรบกวนข้ามได้อย่างสมบูรณ์

ทั้งสองโหมดสามารถปรับขนาดได้ถึง 50 เซ็นเซอร์ ซึ่งครอบคลุมการติดตั้งแบบอาร์เรย์ขนาดใหญ่บนระบบสายพานลำเลียงหรือแมนิโฟลด์วัดระดับหลายจุด

คำถามที่พบบ่อย

คำถามที่ 1: เอกสารข้อมูลแสดงช่วงการทำงานขั้นต่ำที่ 65 มม. แต่ข้อกำหนดที่ให้มาบ่งชี้ว่า 60 มม. — อันไหนถูกต้อง?

เอกสารข้อมูลอย่างเป็นทางการของ SICK สำหรับ UM30-212111 (หมายเลขชิ้นส่วน 6037661) ระบุว่า 65 มม. เป็นจุดเริ่มต้นของช่วงการทำงาน โดยช่วงที่ได้รับการจัดอันดับเต็มจะสิ้นสุดที่ 350 มม. และช่วงจำกัดจะขยายไปถึง 600 มม.

ตัวเลข 60 มม. ที่อ้างอิงในรายการผลิตภัณฑ์บางรายการถูกปัดเศษลงและควรปฏิบัติต่อว่าเป็นค่าประมาณ สำหรับแอปพลิเคชันที่การตรวจจับที่ 60–65 มม. มีความสำคัญ ให้ทดสอบยูนิตเฉพาะที่ระยะทางนั้นก่อนที่จะตัดสินใจเลือกรูปทรงการติดตั้ง

คำถามที่ 2: ความแตกต่างระหว่างโหมดเอาต์พุต NO และ NC คืออะไร และจะเปลี่ยนขั้วเอาต์พุตได้อย่างไร?

ในโหมด NO (Normally Open) เอาต์พุต PNP จะสลับเป็น HIGH เมื่อตรวจจับวัตถุภายในจุดสวิตช์

ในโหมด NC (Normally Closed) เอาต์พุตจะเป็น HIGH เมื่อไม่ตรวจจับวัตถุ และจะเปลี่ยนเป็น LOW เมื่อมีเป้าหมาย — มีประโยชน์สำหรับอินเตอร์ล็อกความปลอดภัยของเครื่องจักรหรือตรรกะการแจ้งเตือน "วัตถุหายไป" โดยไม่ต้องใช้การกลับตรรกะของ PLC

UM30-212111 อนุญาตให้สลับขั้วเอาต์พุตผ่านเมนูจอแสดงผลที่แผงด้านหน้าโดยไม่ต้องเปลี่ยนแปลงการเดินสาย ทำให้สามารถปรับเซ็นเซอร์ให้เข้ากับตรรกะที่ PLC ต้องการได้โดยไม่ต้องกลับไปที่ตู้ไฟฟ้า

คำถามที่ 3: UM30-212111 สามารถวัดระดับของเหลวได้อย่างน่าเชื่อถือหรือไม่?

ใช่ เซ็นเซอร์อัลตราโซนิกตรวจจับพื้นผิวของเหลวได้อย่างน่าเชื่อถือ เนื่องจากเสียงจะสะท้อนจากพื้นผิวโดยไม่คำนึงถึงสีหรือความโปร่งใสของของเหลว

UM30-212111 ใช้สำหรับการตรวจสอบระดับในถัง อ่างเก็บน้ำ และภาชนะกระบวนการ โดยช่วง 65–350 มม. ครอบคลุมการเปลี่ยนแปลงระดับที่น่าสนใจ

ข้อควรพิจารณาเชิงปฏิบัติอย่างหนึ่ง: โฟมหรือการปั่นป่วนบนพื้นผิวของเหลวจะกระจายคลื่นเสียงและอาจทำให้การอ่านค่าไม่เสถียร

ตัวกรองการวัดที่ปรับได้และการตั้งค่าการระงับส่วนหน้า (foreground suppression) ที่เข้าถึงได้ผ่านจอแสดงผลช่วยให้การอ่านค่ามีความเสถียรในสภาวะเหล่านี้

คำถามที่ 4: อะไรเชื่อมต่อกับพิน 5 (ตัวนำสีเทา) และพิน 2 บน M12 แบบ 5 พิน?

พิน 5 (สีเทา) คือพิน Sync/Multiplex — ใช้สำหรับต่อเซ็นเซอร์ UM30 หลายตัวแบบเดซี่เชนสำหรับการทำงานแบบซิงโครไนซ์หรือมัลติเพล็กซ์ หรือเพื่อเชื่อมต่อกับอะแดปเตอร์ SICK Connect+ (หมายเลขชิ้นส่วน 6037782) สำหรับการแสดงภาพและการโคลนผ่านพีซี

พิน 2 (สีขาว) คืออินพุตอเนกประสงค์ (MF) ใช้สำหรับการสอนระยะไกล การกระตุ้นการกลับขั้วเอาต์พุต และคำสั่งกำหนดค่าเซ็นเซอร์จากคอนโทรลเลอร์

ทั้งสองพินจะไม่ได้เชื่อมต่อในการใช้งานสวิตช์มาตรฐานเซ็นเซอร์เดี่ยว — การทำงาน PNP แบบ 3 สายมาตรฐานใช้เฉพาะพิน 1 (สีน้ำตาล/แหล่งจ่ายไฟ+), 3 (สีน้ำเงิน/GND), และ 4 (สีดำ/เอาต์พุต)

คำถามที่ 5: จอแสดงผลภายในช่วยในการตั้งค่าภาคสนามได้อย่างไร?

ระหว่างการตั้งค่า จอแสดงผลจะแสดงระยะทางที่วัดได้แบบเรียลไทม์เป็นมิลลิเมตรขณะที่เซ็นเซอร์สแกน

ช่างเทคนิคจะย้ายเป้าหมายไปยังตำแหน่งสวิตช์ที่ต้องการ กดปุ่มสอน และเซ็นเซอร์จะบันทึกระยะทางนั้นเป็นเกณฑ์สวิตช์

ไฟ LED แสดงสถานะสองดวงจะยืนยันสถานะเอาต์พุตแบบเรียลไทม์

สำหรับโหมด Window เกณฑ์ใกล้และไกลจะถูกสอนแยกกันโดยการวางเป้าหมายที่ระยะขอบแต่ละด้านและกดสอนสำหรับแต่ละเกณฑ์ จอแสดงผลสามารถปิดใช้งานได้ผ่านเมนูเพื่อลดการใช้พลังงานหรือป้องกันการรบกวนจากแสงจอแสดงผลในสภาพแวดล้อมที่ไวต่อแสง
