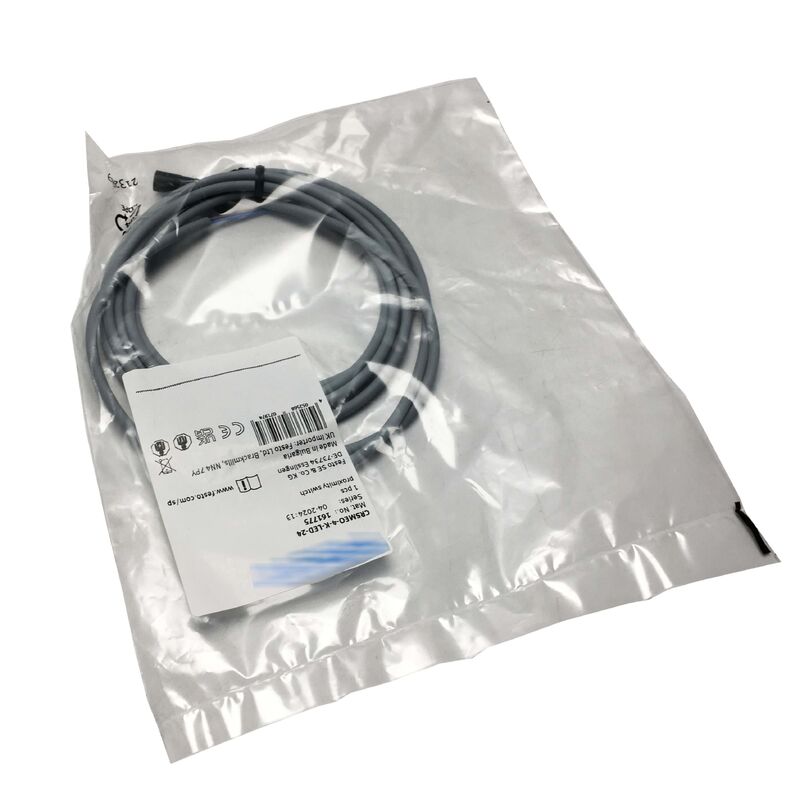

CRSMEO-4-K-LED-24 เครื่องสลับความใกล้เคียง Festo CRSMEO4KED24 สภาพใหม่

Festo CRSMEO-4-K-LED-24 แม็กเนต-อัดกัน Reed ใกล้เคียงเซ็นเซอร์ ∙ 12 ∙ 30V DC, 500mA, 800Hz, IP67, LED

ภาพรวม

รายการFesto CRSMEO-4-K-LED-24เป็นเซ็นเซอร์ความใกล้ชิดของก้อนเหล็กแบบ magnetoresistive จากซีรีส์ CRSMEO ของ Festo ซึ่งถูกออกแบบโดยเฉพาะเพื่อตรวจจับตําแหน่งของพิสตันแม่เหล็กภายในกระบอกปนูเมติก

มันติดตั้งใน T-slot หรือช่องของ Festo actuators, สอดคล้องกับแหวนแม่เหล็กผ่านที่ติดตั้งในพิสตัน,และสวิตช์เมื่อสนามแม่เหล็กเกินขั้นต่ําการตรวจจับ ̇ ยืนยันจุดปลายการเคลื่อนไหวหรือตําแหน่งระหว่าง โดยไม่ต้องสัมผัสกับพิสตันด้วยตนเอง.

การกําหนดชื่อ "CRSMEO" เป็นสัญญาณของรายละเอียดความทนทานต่อการกัดกร่อนที่แยกตัวเซ็นเซอร์นี้จากตัวแปรระดับ SMEO.

การสร้างจากวัสดุไร้ Cu (ไร้ทองแดง) และไร้ PTFE ตอบสนองคุณสมบัติวัสดุของสภาพแวดล้อมการผลิตอาหารและยาในกรณีที่ทั้งปนเปื้อนทองแดงและปนเปื้อนอนุภาค PTFE เป็นปัญหาที่ถูกกําหนด.

หลังคาพอลิโพรพีเลน และการเลือกส่วนประกอบที่ทนทานต่อการกัดกร่อนทั่วร่างกายเซ็นเซอร์ทําให้มันเหมาะสําหรับการใช้ในโซนล้างและอุปกรณ์ติดต่อกับอาหารที่ปริมาณพลาสติกและเคลือบเซนเซอร์มาตรฐานจะจํากัด.

ในความถี่การสลับสูงสุด 800 HzCRSMEO-4-K-LED-24 ตอบสนองได้เร็วกว่าเครื่องขับเคลื่อนปนูเมติกที่ใช้ได้.

กระแสผลิตสูงสุด 500mA เป็นความอุดมสมบูรณ์สําหรับเซนเซอร์ตําแหน่ง และทําให้มันขับเคลื่อนไฟชี้สัญญาณ, รีเลย์โค้ล, หรือบัตรเข้า PLC โดยตรงโดยไม่ต้องกังวลเกี่ยวกับการบรรทุกกระแสไฟฟ้า

สายเคเบิลอินทิกรี 2.5m (คําตอบ K ในหมายเลขชิ้นส่วน) เป็นการเลือกการออกแบบที่ตั้งใจสําหรับการติดตั้งกระบอกปนูเมติก: ร่างเซ็นเซอร์ตั้งอยู่ใกล้กระบอกเส้นทางสายไฟฟ้ากลับไปที่ตู้ควบคุม, และสายไฟคงที่หลีกเลี่ยงความผิดพลาดของการสั่นสะเทือนของเครื่องเชื่อม ที่บางครั้งส่งผลต่อเซ็นเซอร์ชนิดเครื่องเชื่อมในแอพพลิเคชั่นปนูเมติกระยะสูง

ตัวชี้วัด LED ให้การยืนยันทางสายตาทันทีว่าเซ็นเซอร์เปิดระหว่างการใช้งานเครื่องและการค้นหาความผิดพลาด โดยไม่ต้องใช้เครื่องมือ

ข้อจํากัดหลัก

เทคโนโลยีเข็มแม่เหล็กในการตรวจจับตําแหน่งแบบปนูเมติก

เซ็นเซอร์สานทํางานโดยตรวจจับสนามแม่เหล็กของแม่เหล็กพิสตัน เมื่อพิสตันเข้าใกล้ตําแหน่งของเซ็นเซอร์ในหลุมกล่องความเข้มข้นของสนามแม่เหล็กข้ามขั้นต่ําที่ปิดการสัมผัสกับกระดาน.

พันธมิตรที่ใช้ในซีรีส์ CRSMEO มีความรู้สึกที่ดีขึ้นและลักษณะการสลับที่กําหนดมากขึ้นเมื่อเทียบกับการออกแบบที่เก่ากว่าที่ใช้เชื้อเพลิงซึ่งแปลว่าตําแหน่งการสลับที่แม่นยําและซ้ําได้มากขึ้น ตลอดอายุการใช้งานของกระบอก.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

ไม่ใช้ Cu / ไม่ใช้ PTFE

ในการผลิตอาหาร เครื่องดื่ม และยา สารบางชนิดถูกจํากัดให้อยู่ใกล้กับพื้นที่สัมผัสกับผลิตภัณฑ์ โดยมาตรฐานสุขอนามัยและกฎหมายในอุตสาหกรรมทองแดง และ เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก; ส่วนละเอียด PTFE จากพัสดุประกอบหรือเคลือบสามารถแตกออกและปรากฏในผลิตภัณฑ์ที่ถูกกําหนด

CRSMEO ซีรีส์'Cu-free PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, แม้จะอยู่ในสภาพการล้างหรือสภาพสัมผัสที่เกิดขึ้น

FAQ

Q1: เครื่อง CRSMEO-4-K-LED-24 สามารถใช้กับซีรีย์กระบอก Festo ไหนได้?

เซนเซอร์ CRSMEO-4 ได้ถูกออกแบบมาสําหรับซีรีย์กระบอกกลมและกระบอกโปรไฟล์ของ Festo ซึ่งมีพิสตันแม่เหล็กและช่อง C หรือช่องสําหรับการติดตั้งเซนเซอร์

ครอบครัวกระบอกที่เข้ากันได้รวมถึง DZF, DZH, DSBC, DSNU, DSNUP และซีรีส์กระบอกมาตรฐาน Festo อื่นๆ ที่ระบุการติดตั้งรูว์เซ็นเซอร์

ตัว "4" ในตัวเลขชิ้นส่วนเกี่ยวข้องกับปัจจัยรูปร่างของเซ็นเซอร์และความเหมาะสมของช่อง

เครื่องปรับปรุงสินค้าและเอกสารกล่องของ Festo จะยืนยันว่าตัวประกอบรูปร่างช่องเซ็นเซอร์เฉพาะตัวไหนที่ใช้กับแต่ละชุดกล่อง

Q2: ตัวชี้วัด LED ตลอดเวลาหรือเพียงแค่เมื่อเซ็นเซอร์ถูกกระตุ้น?

LED เปลี่ยนสภาวะเมื่อการสลับออกทํางาน มันส่องเมื่อเซนเซอร์ตรวจจับแม่เหล็กพิสตันและ NO ติดต่อปิดมันปิดเมื่อพิสตันเคลื่อนย้ายออกไปและการติดต่อเปิด.

มันให้การยืนยันทางสายตาโดยตรงของสถานะการตรวจจับระหว่างการติดตั้ง: ช่างวางเซ็นเซอร์ในช่องลวด, ย้ายลวดไปสู่ปลายการชักด้วยมือหรือคําสั่งและยืนยันการส่องแสง LED เพื่อตรวจสอบการวางเซ็นเซอร์ที่ถูกต้องและการเชื่อมต่อแม่เหล็ก ก่อนล็อคเซ็นเซอร์ในตําแหน่ง.

Q3: CRSMEO-4-K-LED-24 สามารถใช้กับกระบอกที่ไม่ใช่ Festo ที่มีช่อง C ได้หรือไม่?

ใช่ provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Festo ประกาศมาตรฐานการติดตั้ง CRSMEO-4 และสนามแม่เหล็กขั้นต่ําที่ต้องการ; เปรียบเทียบมันกับรายละเอียดของกระบอกเป้าและรายละเอียดของแม่เหล็กพิสตันเซนเซอร์เองไม่ได้เป็นไฟฟ้าหรือทางตรรกะเฉพาะ Festo กระปุก.

Q4: ความสําคัญของผลิตแบบสองขั้วคืออะไร และมันส่งผลต่อการเชื่อมต่อไฟฟ้าอย่างไร?

Bipolar ในสื่อนี้หมายถึงการสลับสายต่อต้อนสายในทั้งสองขั้ว ณ เซ็นเซอร์ไม่มีความต้องการทิศทางสําหรับขั้ว DC ที่นําไปใช้ผ่านผลิตของมันนั่นหมายความว่าเซ็นเซอร์สามารถเชื่อมต่อใน PNP-style หรือ NPN-style PLC วงจรการเข้า, โดยไม่มีเซ็นเซอร์อิเล็กทรอนิกส์ที่บังคับความต้องการทิศทางกระแสไฟฟ้า

สายเคเบิล 3 หลักบรรจุไฟฟ้าบวก, ไฟฟ้าลบ และการออกสวิตช์. ดูแผนภาพสายไฟในเอกสารชุด CRSMEO ของเฟสโต้สําหรับการมอบตัวนําเฉพาะของ 2.สายเคเบิล 5 เมตร.

Q5: การบํารุงรักษา CRSMEO-4-K-LED-24 ต้องการอะไรตลอดอายุการใช้งานของมัน?

รีดเซ็นเซอร์เป็นอุปกรณ์ติดต่อแบบปาสิฟ โดยไม่มีอิเล็กทรอนิกส์ที่ใช้พลังงานในองค์ประกอบสวิทชิ่งเอง ทําให้มีอายุการใช้งานที่ยาวนานมากภายใต้สภาพการทํางานปกติ

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

การทําความสะอาดช่วงเวลาของตัวเซ็นเซอร์และจุดเข้าสายไฟฟ้าในสภาพแวดล้อมล้างป้องกันการเข้าของสารเคมีรอบตัวประปาสายไฟฟ้า The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
