TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม
  • TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม
  • TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม
  • TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม
  • TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม
  • TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม

TCL-1SV3 มิตซูบิชิ หลังจานใหญ่ TCL1SV3 ใหม่เดิม

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Mitsubishi
ได้รับการรับรอง CE ROHS
หมายเลขรุ่น ทีซีแอล-1SV3
รายละเอียดสินค้า
หมายเลขชิ้นส่วน:
ทีซีแอล-1SV3
ยี่ห้อ:
มิตซูบิชิ อีเล็คทริค
ประเภทสินค้า:
ฝาครอบเทอร์มินัลขนาดใหญ่
ชุด:
ทีซี-แอล
ความกว้างของเฟรม:
ก90 มม
เสา:
2 ขั้วและ 3 ขั้ว
ความเข้ากันได้ของขนาดเฟรม:
100เอ – 125เอ
เงื่อนไข:
ใหม่ / ใช้
การรับประกัน:
หนึ่งปี
เน้น:

มิตซูบิชิ หลังปิดทอร์มิเนลขนาดใหญ่

,

หมวกปิดปลายทาง TCL1SV3

,

อะไหล่เครื่องอัตโนมัติเดิม

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD 10-30 / piece
รายละเอียดการบรรจุ
บรรจุภัณฑ์เดิม
เวลาการส่งมอบ
2 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต
100 ชิ้นต่อวัน
รายละเอียดสินค้า
ฝาครอบขั้วต่อขนาดใหญ่ Mitsubishi TCL-1SV3
หมายเลขชิ้นส่วน: TCL-1SV3 (หรือเขียนว่า TCL1SV3) | ประเภท: ฝาครอบขั้วต่อขนาดใหญ่สำหรับเบรกเกอร์แบบโมลด์เคส (MCCB) | ซีรีส์: อุปกรณ์เสริมซีรีส์ TC-L -- ซีรีส์ WS-V
ภาพรวมผลิตภัณฑ์

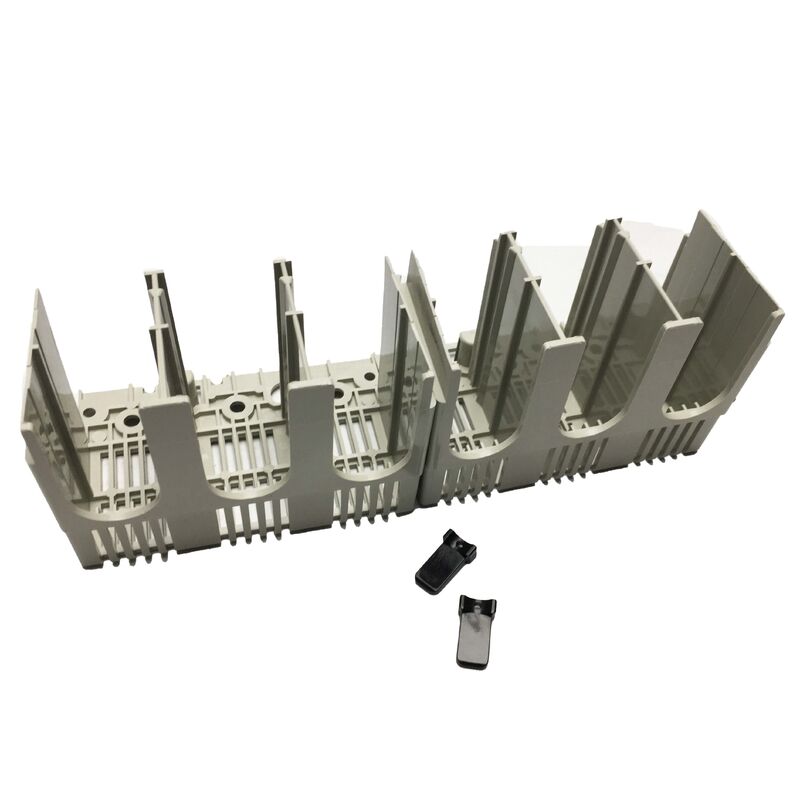

Mitsubishi TCL-1SV3 เป็นฝาครอบขั้วต่อขนาดใหญ่ที่ออกแบบมาสำหรับเบรกเกอร์แบบโมลด์เคสซีรีส์ WS-V เข้ากันได้กับการกำหนดค่าแบบ 2 ขั้วและ 3 ขั้วในขนาดเฟรม 100A-125A แต่ละแพ็คเกจประกอบด้วยฝาครอบสองชิ้นและแผ่นปิดผนึกสองชิ้น ให้การป้องกันขั้วต่อที่สมบูรณ์สำหรับทั้งสองด้านของเบรกเกอร์ที่ติดตั้ง
คุณสมบัติหลัก
  • เข้ากันได้กับเบรกเกอร์ขนาดเฟรม WS-V ซีรีส์ 100A-125A
  • เหมาะกับการกำหนดค่าแบบ 2 ขั้วและ 3 ขั้ว
  • ประกอบด้วยฝาครอบ 2 ชิ้นและแผ่นปิดผนึก 2 ชิ้นต่อแพ็คเกจ
  • ติดตั้งแบบสแน็ปฟิตโดยไม่ต้องใช้เครื่องมือ
  • โครงสร้างพลาสติกฉนวนสีขาว
  • ขนาด: 90 มม. * 40 มม. * 65.5 มม.
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ ค่า
หมายเลขชิ้นส่วน TCL-1SV3
ฟังก์ชัน ฝาครอบขั้วต่อขนาดใหญ่
ซีรีส์ที่เข้ากันได้ Mitsubishi WS-V Series MCCB
ขนาดเฟรมที่เข้ากันได้ 100A - 125A
ความเข้ากันได้ของขั้ว 2 ขั้วและ 3 ขั้ว
เนื้อหา ฝาครอบ 2 ชิ้น, แผ่นปิดผนึก 2 ชิ้น
สี ขาว
ขนาด 90 มม. * 40 มม. * 65.5 มม.
วิธีการติดตั้ง สแน็ปฟิตแบบสัมผัสเดียว ไม่ต้องใช้เครื่องมือ
วัสดุ พลาสติกฉนวน
ความสำคัญด้านความปลอดภัยที่ 100A-125A
ที่ระดับกระแสต่อเนื่อง 100A ถึง 125A ขั้วต่อเบรกเกอร์ที่สัมผัสได้ก่อให้เกิดความเสี่ยงด้านความปลอดภัยที่สำคัญ รวมถึงการไหม้อย่างรุนแรง การบาดเจ็บจากอาร์คแฟลช หรือการเสียชีวิตจากการถูกไฟฟ้าดูด TCL-1SV3 ให้การครอบคลุมโซนขั้วต่ออย่างสมบูรณ์ เป็นไปตามข้อกำหนด IEC 61439 สำหรับการป้องกันผู้ปฏิบัติงานจากการสัมผัสโดยตรงกับชิ้นส่วนที่มีไฟฟ้า
ประโยชน์ในการติดตั้ง
การออกแบบแบบสแน็ปฟิตช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ในขณะที่ยังคงความปลอดภัย ฝาครอบไม่สามารถติดตั้งบนขนาดเฟรมที่ไม่เข้ากันได้ ป้องกันการใช้งานที่ไม่ถูกต้อง การออกแบบนี้ช่วยขจัดความจำเป็นในการใช้เครื่องมือใกล้กับส่วนประกอบไฟฟ้าที่มีไฟฟ้าขณะติดตั้ง
คำถามที่พบบ่อย
ความแตกต่างระหว่าง TCL-1SV3 และ TCL-05SV3 คืออะไร?
TCL-05SV3 ครอบคลุมเบรกเกอร์ขนาดเฟรม 30A-63A (50 มม. * 25 มม. * 65.5 มม.) ในขณะที่ TCL-1SV3 ครอบคลุมเบรกเกอร์ขนาดเฟรม 100A-125A (90 มม. * 40 มม. * 65.5 มม.) ขนาดที่ใหญ่ขึ้นรองรับรูปทรงของบล็อกขั้วต่อที่ใหญ่ขึ้นและสายเคเบิลที่หนักกว่าที่ระดับกระแสสูงขึ้น
TCL-1SV3 เหมาะกับเบรกเกอร์แบบ 2 ขั้วและ 3 ขั้วหรือไม่?
ใช่ คำต่อท้าย "SV3" บ่งชี้ถึงความเข้ากันได้กับการกำหนดค่าแบบ 2 ขั้วและ 3 ขั้วในช่วงเฟรม 100A-125A
วัตถุประสงค์ของแผ่นปิดผนึกคืออะไร?
แผ่นปิดผนึกจะปิดช่องเปิดทางเข้าสายเคเบิล รักษาความต่อเนื่องของการป้องกันรอบตัวนำ และป้องกันการเข้าถึงขั้วต่อที่มีไฟฟ้าผ่านช่องว่างรอบสายเคเบิล
TCL-1SV3 เข้ากันได้กับเบรกเกอร์แบบมอเตอร์หรือไม่?
ไม่ ฝาครอบขั้วต่อในกลุ่ม WS-V ไม่เข้ากันกับเบรกเกอร์แบบมอเตอร์หรือแบบควบคุมด้วยไฟฟ้า เนื่องจากรูปทรงการเข้าถึงขั้วต่อที่เปลี่ยนแปลงไป
TCL-1SV3 ถอดออกเพื่อการบำรุงรักษาได้อย่างไร?
สอดปลายไขควงปากแบนเข้าไปเพื่อดันสลักยึดเข้าด้านใน ปลดการล็อคแบบสแน็ป ตรวจสอบการแยกวงจรเสมอ ก่อนถอดฝาครอบ
