| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | NF63-SV 3P60A |

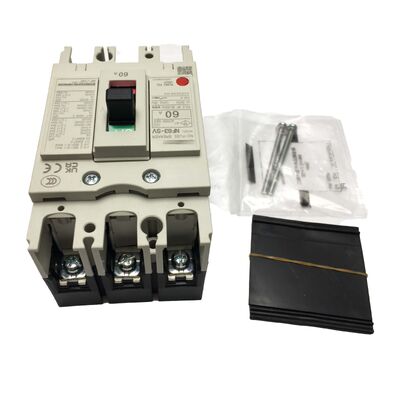

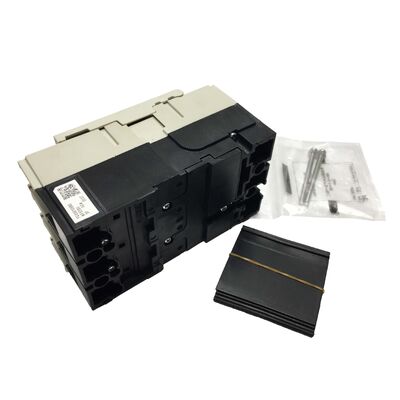

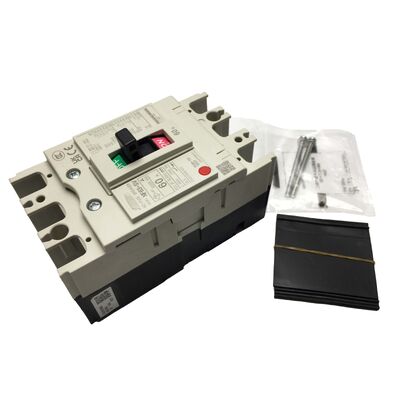

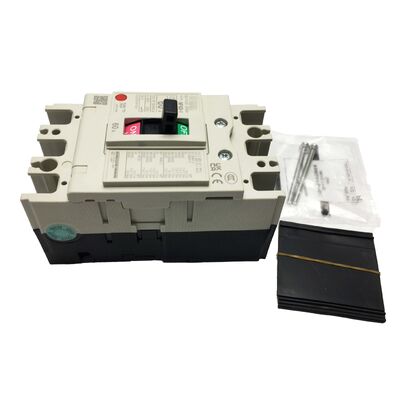

รุ่น: NF63-CV | การกำหนดค่า: 3 โพล, 60A, 440V, 5kA ที่ 400V, ระบบตัดด้วยความร้อน-แม่เหล็กแบบคงที่
Mitsubishi NF63-CV เป็นเบรกเกอร์แบบโมลด์เคสรุ่นประหยัดจากซีรีส์ญี่ปุ่นของ Mitsubishi Electric กำหนดค่าสำหรับกระแสพิกัด 60A ในตัวเครื่อง 3 โพล
ด้วยพิกัดเฟรม 60AF, หน่วยตัด 60AT, แรงดันฉนวนพิกัด 440V และความสามารถในการตัดวงจรลัดวงจร 5kA ที่ 400V จึงให้การป้องกันที่เชื่อถือได้สำหรับวงจรสาขาของมอเตอร์ การใช้งานสายป้อน และระบบกระจายกำลังทั่วไปที่กระแสขัดข้องยังคงอยู่ในขีดจำกัดการตัดวงจรของรุ่นประหยัด
การระบุ "NF" (No Fuse) สะท้อนถึงหลักการออกแบบพื้นฐานของเบรกเกอร์: ให้การป้องกันกระแสเกินและกระแสลัดวงจรโดยไม่ต้องใช้ฟิวส์ที่เปลี่ยนได้ ต่างจากฟิวส์ที่ใช้ครั้งเดียว NF63-CV สามารถรีเซ็ตได้ด้วยกลไกหลังจากการตัดวงจร เพื่อกู้คืนการป้องกันวงจรได้ทันทีโดยไม่ต้องเปลี่ยนชิ้นส่วน
| รุ่นผลิตภัณฑ์ | NF63-CV |
| ประเภทผลิตภัณฑ์ | NF-C (รุ่นประหยัด) |
| ซีรีส์ | ซีรีส์ญี่ปุ่น |
| โพล | 3 โพล (3P) |
| กระแสพิกัด | 60 A |
| พิกัดการตัดวงจร | 60 AT |
| พิกัดเฟรม | 60 AF |
| แรงดันฉนวนพิกัด (Ui) | 440 VAC |
| แรงดันอิมพัลส์พิกัด (Uimp) | 6 kV |
| ความสามารถในการตัดวงจร (Icu) ที่ 200/230V | 7.5 kA |
| ความสามารถในการตัดวงจร (Icu) ที่ 380/400/415V | 5 kA |
| ความสามารถในการตัดวงจร (Icu) ที่ 440V | 2.5 kA |
| ประเภทหน่วยตัดวงจร | ระบบตัดด้วยความร้อน-แม่เหล็กแบบคงที่ |
| ประเภทการเชื่อมต่อ | ขั้วต่อด้านหน้าหรือบัสบาร์ |
| มาตรฐานการปฏิบัติตาม | IEC 60947-2 / JIS C 8201 |
ซีรีส์ญี่ปุ่น NF63-CV ที่มีแรงดันฉนวนพิกัด 440V เหมาะสำหรับระบบไฟฟ้า 200V และ 400V ครอบคลุมการกระจายกำลังไฟฟ้าอุตสาหกรรมของญี่ปุ่นและแหล่งจ่ายไฟอุตสาหกรรม LV ระหว่างประเทศ
ความสามารถในการตัดวงจร 5kA ที่ 400V ทำให้เหมาะสำหรับแผงจ่ายไฟรอง, แผงย่อยระยะไกล และวงจรที่มีระยะสายเคเบิลที่จำกัดพลังงานความผิดพลาดที่เกิดขึ้น
สำคัญ: ยืนยันว่ากระแสขัดข้องที่คาดการณ์ได้ ณ จุดติดตั้งไม่เกิน 5kA สำหรับระดับความผิดพลาดที่สูงขึ้น ให้พิจารณารุ่น NF63-SV (7.5kA) หรือ NF63-HV (10kA)
