มู๊ก 800-336-2112 สายวงโค้ลประกอบ
Used 1.5" Bore 10A ต่อวงจร สายใยแปรง
ภาพรวมสินค้า

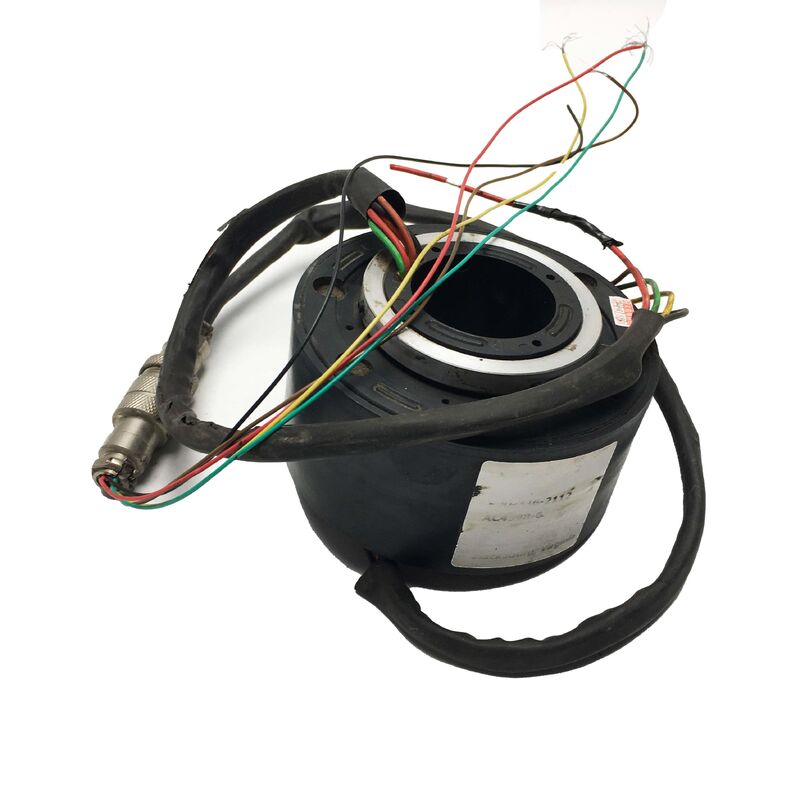

This listing is for a used Moog 800-336-2112 coil ring assembly - a through-bore slip ring from the AC4598 series, รุ่นที่ใช้แล้วของ Moogหนึ่งในแพลตฟอร์มแหวนสลิปอุตสาหกรรมที่ใช้กันมากที่สุด ผลิตโดยกลุ่ม Moog Components Group (เดิม Litton Poly-Scientific)ยูนิตถูกถอนออกจากบริการก่อน และถูกนําเสนอเป็นยูนิตที่ผ่านการทดสอบ
การประกอบส่งพลังงานและสัญญาณวงจรข้าม อินเตอร์เฟซหมุนอย่างต่อเนื่อง ผ่านช่องกลาง 1.5 นิ้วหรือแกนประจําตัวที่จะผ่านผ่านศูนย์กลาง ขณะที่เชื่อมต่อไฟฟ้าหมุนได้อย่างอิสระ โดยไม่ต้องบิดหรือสะสมความเครียดทางเครื่องจักร.
ข้อจํากัดหลัก
| เลขส่วน |
800-336-2112 |
| ครอบครัวสินค้า |
ซีรี่ย์ AC4598 |
| กว้างผ่านเจาะ |
1.5 นิ้ว |
| Current per Circuit (ปัจจุบันต่อวงจร) |
10 A |
| ระดับความกระชับกําลัง |
สูงถึง 600 VAC |
| ตัวเลือกวงจร |
612, 18 หรือ 24 วงจร |
| ความเร็วสูงสุด (มาตรฐาน) |
250 RPM ต่อเนื่อง |
| เทคโนโลยีติดต่อ |
ไฟเบอร์บรัช |
| Lead Wire Gauge (เครื่องวัดสายไฟฟ้า) |
16 AWG |
| Lead Wire Length (มาตรฐาน) |
12 นิ้ว |
| การติดตั้ง |
Collar mount standard; flange optional เครื่องติดคอแบบสมาธิ |
| กว้างด้านนอก (Flange option) |
ขนาด 5 นิ้ว |
| การปิด |
Splash seal (ฝุ่นและความชื้นทนทาน) |
| ความเหมาะสมของสัญญาณ |
โปรโตคอลบัสข้อมูลแบบอนาล็อก ดิจิตอล |
| ผู้ผลิต |
มู๊ก คอมพอนเทนต์ กรุ๊ป |
| ประเทศกําเนิด |
อเมริกา |
Through-Bore Slip Ring การทํางาน
A slip ring transfers electrical power and signals across a rotating interface without angular limits. การออกแบบกระบอกผ่านมีกระบอก 1.5-inch ที่ไม่ถูกขัดขวางเป็นช่องทางสําหรับสายความดันทางไฮดรอลิกท่อปนูเมติกหรือหลุมประจําตัว ที่ต้องผ่านโดยไม่ต้องเชื่อมต่อไฟฟ้า
การออกแบบนี้กําจัดความจําเป็นของการบิดสายไฟที่สะสมความเหนื่อยล้า และในที่สุดจะแตก โดยเปลี่ยนมันด้วยสายไฟฟ้าที่เคลื่อนที่
เทคโนโลยี Fiber Brush Contact
ระบบติดต่อเส้นใยใช้เส้นใยที่นําไฟฟ้ากันเอง ที่เคลื่อนย้ายไปกับพื้นผิวแหวนหมุน โดยสร้างจุดติดต่อหลายจุดพร้อมกันThis design provides several key advantages การออกแบบนี้มีข้อดีหลายอย่าง:
- อายุการใช้งานที่ยืดหยุ่น ด้วยการใช้งานที่ต่ํา
- เสียงไฟฟ้าน้อยสําหรับการส่งสัญญาณที่สะอาด
- ไม่มีความต้องการในการปรับน้ํามัน
- เกือบจะไม่มีการสร้างขยะ
- ความต้านทานต่อการสัมผัสที่ต่อเนื่องตลอดอายุการใช้งาน
Circuit Configuration & X-Suffix Variants การจัดตั้งวงจร
The AC4598 platform ships in standard configurations of 6, 12, 18, and 24 circuits, each at 10 amps. X-suffix variants (459806X028, 459812X142, etc.) encode specific circuit count, lead configuration อัตราการใช้งานของวงจร,การจัดวาง, การปิด, และความยาวนํา
When replacing existing units, matching the full X-suffix ensures compatibility with original wiring and mounting configurations. เมื่อเปลี่ยนหน่วยที่มีอยู่ การจับคู่กับ X-suffixเต็ม จะให้ความสอดคล้องกับระบบไฟฟ้าและการติดตั้งเดิม
การใช้งานในอุตสาหกรรม
The AC4598/800-336-2112 serves a wide range of industrial rotating equipment รวมถึง:
- rotary index tables โตเตอรี่อินเด็กซ์
- Cable reels สําหรับรถยนต์อุตสาหกรรม
- Welding positioners
- Packaging machines with rotating carousels เครื่องจักรพัสดุบรรจุภัณฑ์ที่มีการหมุน
- ระบบปาเลตติซิ่งที่มีแพลตฟอร์มหมุน
- ศูนย์การแปรรูปแบบหอก
- อุปกรณ์ควบคุมกระบวนการที่มีเซ็นเซอร์หมุน
Benefits of Used Units (ประโยชน์ของหน่วยที่ใช้)
Used Moog AC4598 units offer a cost-effective solution for restoring or upgrading systems without the lead time or cost of new OEM orders โดยใช้ Moog AC4598 ที่มีอัตราการใช้จ่ายที่คุ้มค่า สําหรับการซ่อมแซมหรือปรับปรุงระบบ โดยไม่ต้องใช้เวลาในการนําไปใช้งาน หรือค่าใช้จ่ายในการสั่งซื้อ OEM ใหม่การออกแบบที่แข็งแกร่งและเทคโนโลยีแปรงใย ให้อายุการใช้งานที่เหลือที่สําคัญ แม้หลังจากการใช้งานก่อนที่ยืดหยุ่นเมื่อใช้งานภายในรายละเอียด.
คํา ถาม ที่ ถาม บ่อย
Q1: อะไรคือความแตกต่างระหว่างเลขส่วน 800-336-2112 และการตั้งชื่อ AC4598?
The AC4598 is Moog's product family designation for this through-bore slip ring platform. The 800-336-2112 is the Moog Components Group part number for the same product family. แผนการการใช้งานของเครื่องยนต์ที่ใช้สลิปแหวนผ่านลําโพงBoth refer to the same 1 ทั้งคู่หมายถึงสิ่งเดียวกัน.5 นิ้ว, 10A ไฟเบอร์บรัชสลิปวงแหวนชุด
Q2: 800-336-2112 รองรับวงจรกี่วง และปริมาณกระแสไฟฟ้าสูงสุดคืออะไร?
The AC4598/800-336-2112 supports 6, 12, 18, or 24 circuits, each rated for 10 amps. The voltage rating is up to 600 VAC per circuit. Circuits can carry AC or DC power, analog signals, และออนไลน์ออนไลน์ออนไลน์ออนไลน์หรือสัญญาณข้อมูลดิจิตอล.
Q3: Does the fiber brush technology require maintenance or lubrication? เทคโนโลยีแปรงใยต้องการการบํารุงรักษาหรือการเล็บไหม?
ไม่มี เทคโนโลยีติดต่อแปรงไฟเบอร์ไม่ต้องการการผสม ซึ่งเป็นหนึ่งในข้อดีของการออกแบบหลักMaintenance is limited to periodic inspection of the contact assembly and lead wire condition การบํารุงรักษาถูกจํากัดให้กับการตรวจสอบระยะสั้นของงานประกอบการติดต่อและสภาพของสายนํา.
Q4: Can hydraulic lines or pneumatic tubing pass through the 1.5-inch bore while the slip ring is in operation? สายไฮดรอลิกหรือท่อปนูเมติกสามารถผ่านช่อง 1.5-อินช์ได้ในขณะที่วงแหวนสลิปทํางานได้หรือไม่
ใช่ - นี่คือจุดประสงค์ของการออกแบบเจาะผ่าน ช่องเจาะที่ไม่กักกัน 1.5 นิ้วor a concentric mechanical shaft to pass through the center of the assembly while the slip ring rotates independently around it การเคลื่อนไหวของวงแหวนสลิป.
Q5: How should a used 800-336-2112 be evaluated before installation? วิธีการที่ 800-336-2112 ที่ใช้แล้ว ควรถูกประเมินก่อนการติดตั้ง
ตรวจสอบเชือกนําสําหรับความเสียหายประกอบกัน ตรวจสอบพื้นผิวภายในผ่าน-bore สําหรับ fretting หรือ scoringand measure contact resistance on each circuit และวัดความต้านทานในการติดต่อในวงจรแต่ละวงการทดสอบที่เชื่อมต่อภาระที่รู้จักกับวงจรแต่ละวง ในขณะที่หมุนการประกอบ ให้การยืนยันที่น่าเชื่อถือที่สุด
