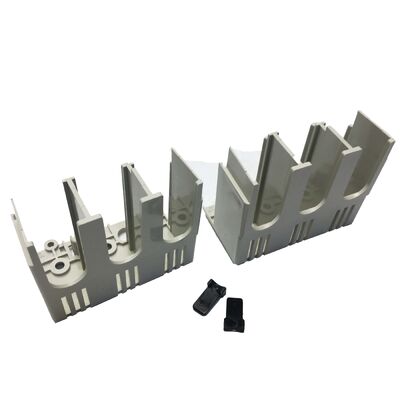

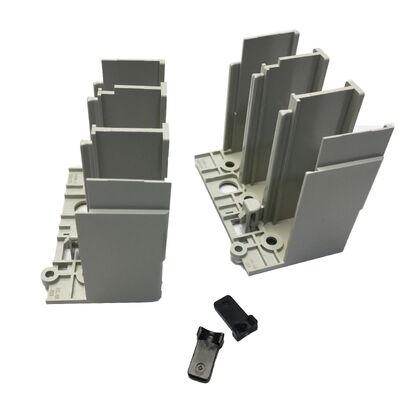

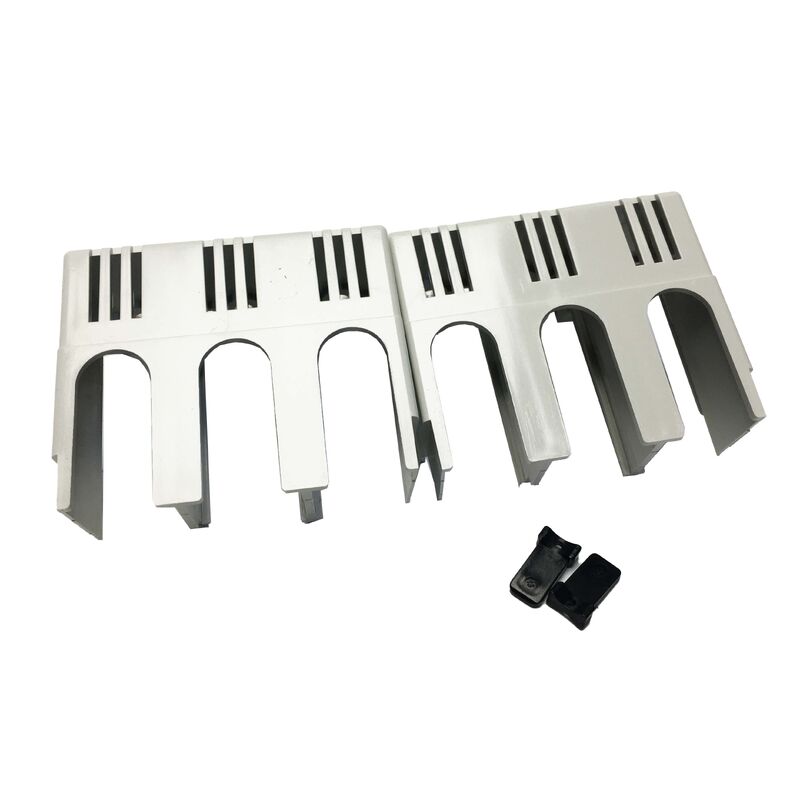

TCL-05SV3 มิตซูบิชิ ทอร์มิเนล คอเวอร์ TCL05SV2 ของแท้ใหม่

Mitsubishi TCL-05SV3 เป็นฝาครอบขั้วต่อขนาดใหญ่ที่ออกแบบมาสำหรับเบรกเกอร์แบบโมลด์เคสซีรีส์ WS-V เข้ากันได้กับการกำหนดค่าแบบ 2 ขั้วและ 3 ขั้ว ในช่วงเฟรม 30A-63A แต่ละแพ็คเกจประกอบด้วยฝาครอบสองชิ้นและแผ่นปิดผนึกสองชิ้นเพื่อการป้องกันขั้วต่อที่สมบูรณ์

• เข้ากันได้กับ MCCB ซีรีส์ WS-V, เฟรม 30A-63A
• ใช้งานได้กับการกำหนดค่าแบบ 2 ขั้วและ 3 ขั้ว
• การติดตั้งแบบสแน็ปฟิตในขั้นตอนเดียวโดยไม่ต้องใช้เครื่องมือ
• ให้การป้องกันทางกายภาพสำหรับขั้วต่อที่มีไฟฟ้า
• ประกอบด้วยฝาครอบ 2 ชิ้นและแผ่นปิดผนึก 2 ชิ้นต่อแพ็คเกจ
• โครงสร้างพลาสติกฉนวนสีขาว

การออกแบบสแน็ปฟิตในขั้นตอนเดียวช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือหรือตัวยึด ช่วยลดความเสี่ยงที่ฮาร์ดแวร์จะตกลงไปในส่วนที่มีไฟฟ้าขณะติดตั้ง และช่วยให้สามารถติดตั้งใหม่ได้ทันทีหากมีการเคลื่อนย้ายโดยไม่ได้ตั้งใจระหว่างการบำรุงรักษา

ฝาครอบขั้วต่อเช่น TCL-05SV3 ช่วยให้เป็นไปตามข้อกำหนดการป้องกันผู้ปฏิบัติงานและการหุ้มส่วนที่มีไฟฟ้าภายใต้มาตรฐานต่างๆ รวมถึง IEC 61439 สำหรับชุดสวิตช์เกียร์และชุดควบคุมแรงดันไฟฟ้าต่ำ ช่วยป้องกันการสัมผัสโดยไม่ได้ตั้งใจกับขั้วต่อที่มีไฟฟ้าในระหว่างการทำงานและบำรุงรักษาแผงควบคุม

ฝาครอบ TCL (ขนาดใหญ่) ให้ความลึกมากกว่าบริเวณขั้วต่อเมื่อเทียบกับฝาครอบ TCS (ขนาดเล็ก) สามารถรองรับหน้าตัดตัวนำที่ใหญ่ขึ้น (10 มม.² ถึง 25 มม.²) ซึ่งเป็นปกติสำหรับเบรกเกอร์พิกัด 30A-63A สิ่งนี้ช่วยให้มั่นใจได้ว่าการติดตั้งจะพอดีโดยไม่มีการรบกวนจากสายไฟที่หนา

รุ่น NF: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 ขั้ว)
รุ่น NV: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
