| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | ทีซีแอล-05SV2 |

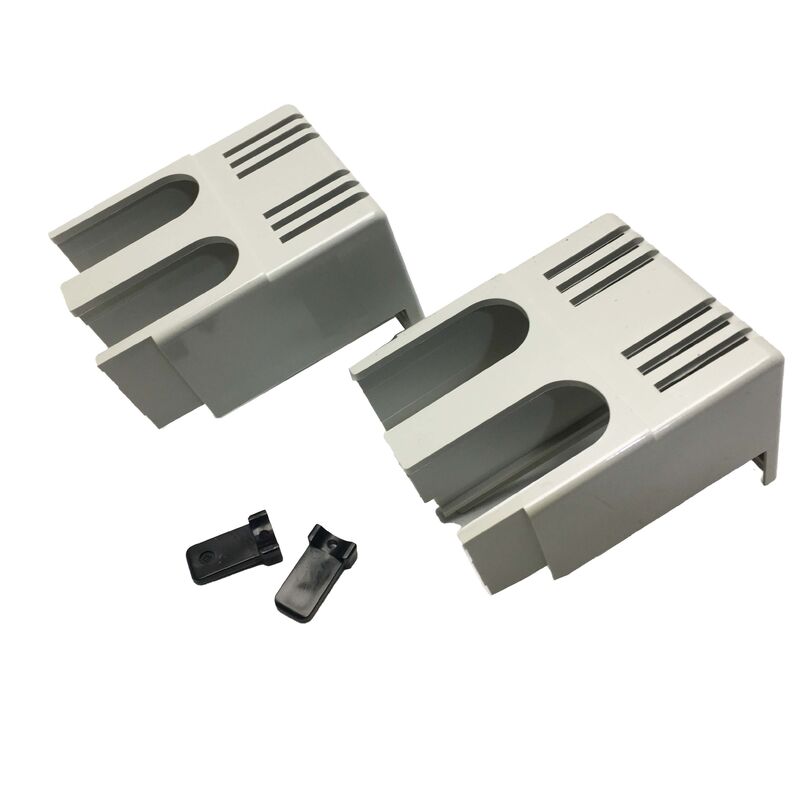

Mitsubishi TCL-05SV2 เป็นฝาครอบขั้วต่อขนาดใหญ่ที่ออกแบบมาโดยเฉพาะสำหรับเบรกเกอร์แบบโมลด์เคส (MCCB) ซีรีส์ WS-V ของ Mitsubishi Electric ในขนาดเฟรม 30A-63A สำหรับการกำหนดค่าแบบ 2 ขั้ว แต่ละแพ็คเกจประกอบด้วยฝาครอบสองชิ้นและแผ่นปิดผนึกสองชิ้น ให้การป้องกันขั้วต่อที่สมบูรณ์สำหรับทั้งสองขั้วของเบรกเกอร์เดี่ยว
| หมายเลขชิ้นส่วน | TCL-05SV2 |
| ฟังก์ชัน | ฝาครอบขั้วต่อขนาดใหญ่ |
| ซีรีส์ที่เข้ากันได้ | Mitsubishi WS-V Series MCCB |
| ขนาดเฟรมที่เข้ากันได้ | 30A - 63A |
| จำนวนขั้ว | 2 ขั้ว |
| เนื้อหา | ฝาครอบ 2 ชิ้น, แผ่นปิดผนึก 2 ชิ้น |
| สี | ขาว |
| ความกว้าง | 50 มม. |
| ความสูง | 25 มม. |
| ความลึก | 65.5 มม. |
| วิธีการติดตั้ง | แบบสแน็ปฟิต ไม่ต้องใช้เครื่องมือ |
| วัสดุ | พลาสติก (วัสดุฉนวนที่ได้รับการรับรอง UL) |
ขั้วต่อเบรกเกอร์ที่เปิดโล่งก่อให้เกิดอันตรายทางไฟฟ้าอย่างมากในแผงจ่ายไฟและตู้ควบคุม TCL-05SV2 ช่วยขจัดความเสี่ยงนี้โดยการจัดหาฝาครอบพลาสติกที่พอดีกับบริเวณขั้วต่อ ป้องกันบุคลากรจากการสัมผัสโดยไม่ตั้งใจกับตัวนำที่มีไฟฟ้า และป้องกันการลัดวงจรโดยเครื่องมือหรือเศษวัสดุที่เป็นสื่อนำไฟฟ้า
การออกแบบแบบสแน็ปฟิตของ Mitsubishi ช่วยให้ติดตั้งได้อย่างรวดเร็วและเข้าถึงเพื่อการบำรุงรักษาได้ง่ายโดยไม่ต้องใช้เครื่องมือหรือตัวยึดแยกต่างหาก
จัดแนวฝาครอบให้ตรงกับบริเวณขั้วต่อของเบรกเกอร์ แล้วกดให้แน่นจนกว่าส่วนที่ยึดจะเข้าที่กับรูยึดที่ขึ้นรูปไว้ล่วงหน้าในตัวเรือนเบรกเกอร์
สอดปลายไขควงปากแบนเข้าไปในช่องว่างที่ส่วนที่ยึด งอเข้าด้านในเพื่อปลดการยึด และเอียงฝาครอบออก จุดสัมผัสเครื่องมืออยู่ที่ส่วนที่ยึดที่เป็นพลาสติก ไม่ใช่ที่ส่วนประกอบที่มีไฟฟ้า
"05" ใน TCL-05SV2 สอดคล้องกับช่วงเฟรม 30A-63A เฟรมที่ใหญ่กว่าต้องใช้ฝาครอบที่แตกต่างกัน: TCL-1SV2 สำหรับเฟรม 100A-125A, TCL-2SV2 สำหรับเฟรมที่สูงกว่า 125A
คำต่อท้าย "V2" บ่งชี้ถึงความเข้ากันได้แบบ 2 ขั้ว สำหรับเบรกเกอร์ 3 ขั้วในขนาดเฟรมเดียวกัน ให้ใช้ TCL-05SV3
TCL บ่งชี้ฝาครอบขั้วต่อขนาดใหญ่; TCS บ่งชี้ฝาครอบขั้วต่อขนาดเล็ก ตัวเลือกฝาครอบขนาดเล็กสำหรับชุดเฟรมและขั้วเดียวกันคือ TCS-05SV2
ทั้งสองครอบคลุมเบรกเกอร์ซีรีส์ WS-V แบบ 2 ขั้วในขนาดเฟรม 30A-63A TCL บ่งชี้ฝาครอบขั้วต่อขนาดใหญ่ที่ให้การครอบคลุมพื้นที่ขั้วต่อที่มากขึ้นสำหรับหน้าตัดตัวนำที่ใหญ่ขึ้น ในขณะที่ TCS บ่งชี้ฝาครอบที่เล็กกว่าและแคบกว่าสำหรับการติดตั้งในพื้นที่จำกัด
TCL-05SV2 ออกแบบมาสำหรับเบรกเกอร์ 2 ขั้ว ในขณะที่ TCL-05SV3 ครอบคลุมการกำหนดค่าแบบ 3 ขั้วในช่วงเฟรม 30A-63A เดียวกัน ฝาครอบ 2 ขั้วจะไม่พอดีกับเบรกเกอร์ 3 ขั้ว ทำให้ขั้วต่อเปิดโล่ง
TCL-05SV2 ระบุไว้สำหรับเบรกเกอร์ซีรีส์ WS-V เบรกเกอร์ตัดไฟรั่วซีรีส์ NV ในกลุ่มผลิตภัณฑ์ WS-V และขนาดเฟรมเดียวกันโดยทั่วไปจะเข้ากันได้ แต่ให้ยืนยันกับเอกสารความเข้ากันได้ของ Mitsubishi ก่อนติดตั้ง
ไม่ ฝาครอบขั้วต่อจะหุ้มเฉพาะบริเวณการต่อสายไฟเท่านั้น และไม่สัมผัสกับกลไกของเบรกเกอร์ ส่วนประกอบการตัดวงจรด้วยความร้อน หรือขดลวดตัดวงจรด้วยแม่เหล็ก พิกัดกระแส ความสามารถในการตัดวงจร และเส้นโค้งการตัดวงจรของเบรกเกอร์ยังคงไม่เปลี่ยนแปลง
สอดปลายไขควงปากแบนเข้าไปเบาๆ ในช่องว่างที่ส่วนที่ยึด งอเข้าด้านในเพื่อปลดการยึด และเอียงฝาครอบออก ควรตัดการเชื่อมต่อและล็อควงจรเสมอ ก่อนดำเนินการใดๆ กับการเข้าถึงขั้วต่อ
