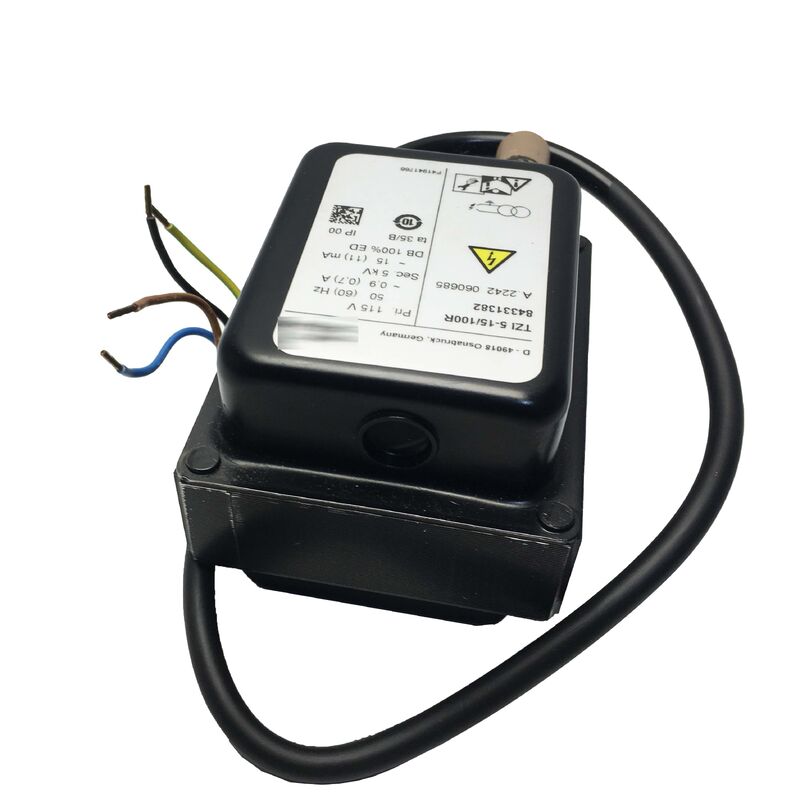

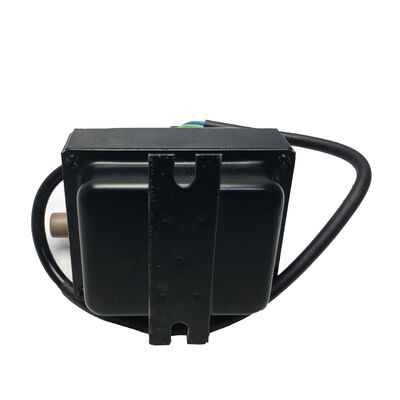

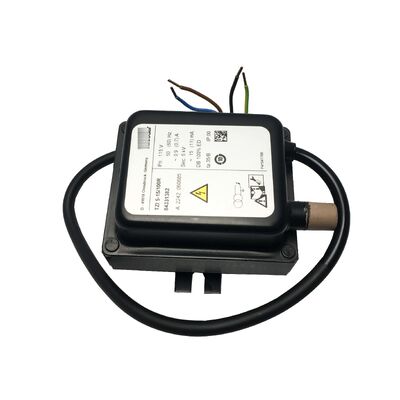

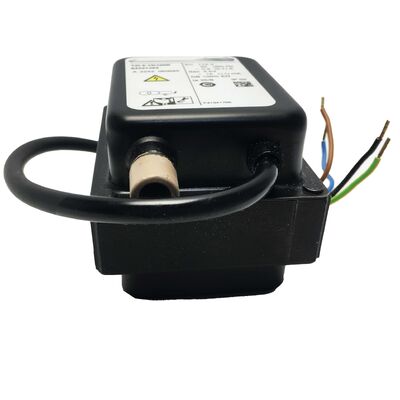

หม้อแปลงจุดระเบิด Krom Schroder TZI5-15/100R
หมายเลขคำสั่งซื้อ 84331382 | หมายเลขชิ้นส่วน: TZI 5-15/100R
ภาพรวมผลิตภัณฑ์
Krom Schroder TZI5-15/100R (หมายเลขคำสั่งซื้อ 84331382) เป็นหม้อแปลงจุดระเบิดแรงดันสูงจากซีรีส์ TZI ที่ได้รับการยอมรับ ออกแบบมาโดยเฉพาะสำหรับการจุดประกายของหัวเผาแก๊ส และหัวเผาน้ำมันที่จุดด้วยแก๊สหรือจุดโดยตรงในอุปกรณ์เผาไหม้เชิงอุตสาหกรรมและเชิงพาณิชย์
หม้อแปลงนี้จะเพิ่มแรงดันไฟฟ้าหลัก AC 115V เป็นเอาต์พุตแรงดันสูง 5 kV โดยให้กระแส 15 mA ที่ 50 Hz ซึ่งเป็นการผสมผสานที่เหมาะสมที่สุดของแรงดันไฟฟ้าและกระแสที่จำเป็นในการสร้างประกายไฟจุดระเบิดที่เชื่อถือได้ระหว่างขั้วไฟฟ้าที่มีระยะห่างเหมาะสมในส่วนผสมเชื้อเพลิง-อากาศ
การให้คะแนนรอบการทำงาน 100% ทำให้หน่วยนี้แตกต่างจากอุปกรณ์ที่ให้คะแนนเป็นช่วงๆ ทำให้สามารถทำงานได้อย่างต่อเนื่องโดยไม่ต้องหยุดพักตามที่กำหนด สิ่งนี้จะช่วยขจัดโหมดความล้มเหลวจากความร้อนที่อาจจำกัดอายุการใช้งานภายใต้รอบการทำงานที่เข้มงวดในการใช้งานระบบควบคุมหัวเผา
ข้อมูลจำเพาะทางเทคนิค
| หมายเลขคำสั่งซื้อ |
84331382 |
| รุ่น |
TZI 5-15/100R |
| แรงดันเอาต์พุต |
5 kV |
| กระแสเอาต์พุต |
15 mA (ที่ 50 Hz) |
| แรงดันไฟฟ้าอินพุตหลัก |
115V AC |
| รอบการทำงาน |
100% (ต่อเนื่อง) |
| การใช้งาน |
หัวเผาแก๊ส, หัวเผาน้ำมัน (จุดประกาย) |
| การทำงานของขั้วไฟฟ้า |
ขั้วเดี่ยวและขั้วคู่ |
| โครงสร้าง |
IP 00 - ต้องติดตั้งในตู้ควบคุม |
| ซีรีส์ |
TZI (Transformator Zundung Industrie) |
| ผู้ผลิต |
Krom Schroder / Elster / Honeywell Combustion |
เอาต์พุต 5 kV สำหรับการจุดประกายที่เชื่อถือได้
เอาต์พุต 5 kV ของ TZI5-15/100R ได้รับการออกแบบมาโดยเฉพาะเพื่อทำลายฉนวนของช่องว่างขั้วไฟฟ้าและสร้างประกายไฟ ในขณะที่เอาต์พุตกระแส 15 mA ให้พลังงานเพียงพอสำหรับการจุดระเบิดส่วนผสมเชื้อเพลิง-อากาศที่เชื่อถือได้ ข้อกำหนดนี้กำหนดขอบเขตการทำงานสำหรับการออกแบบการติดตั้งขั้วไฟฟ้าที่เหมาะสม
ประโยชน์ของรอบการทำงาน 100%
ระบบจัดการหัวเผารุ่นใหม่ที่มีลำดับการสตาร์ทที่ยาวนาน การทำงานเป็นรอบบ่อยครั้ง หรือข้อกำหนดในการติดตั้ง จะได้รับประโยชน์จากการให้คะแนนรอบการทำงาน 100% แตกต่างจากหม้อแปลงที่ให้คะแนนเป็นช่วงๆ ที่มีเวลาทำงานจำกัด หน่วยนี้สามารถทำงานได้นานโดยไม่ต้องกังวลเรื่องความร้อน ทำให้มีอายุการใช้งานยาวนานในการใช้งานที่เข้มงวด
โหมดการทำงานของขั้วไฟฟ้า
TZI5-15/100R รองรับทั้งการกำหนดค่าขั้วคู่และขั้วเดี่ยว ในการทำงานแบบขั้วเดี่ยว ขั้วไฟฟ้าเดียวกันจะทำหน้าที่ทั้งการจุดระเบิดและการแตกตัวเป็นไอออน ทำให้โครงสร้างหัวเผาง่ายขึ้นและลดการเจาะห้องเผาไหม้สำหรับการใช้งานขนาดกะทัดรัดหรือการติดตั้งเพิ่มเติม
ข้อกำหนดในการติดตั้ง
เนื่องจากเป็นส่วนประกอบที่ได้รับการจัดอันดับ IP 00 หม้อแปลงนี้จึงต้องติดตั้งภายในตู้ควบคุมที่เหมาะสม ใช้สายจุดระเบิดแรงดันสูงที่รองรับแรงดันไฟฟ้าอย่างน้อย 5 kV เดินสายให้สั้นที่สุดเท่าที่จะทำได้ (โดยทั่วไปน้อยกว่าหนึ่งเมตร) และเดินสายให้ห่างจากสายสัญญาณเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า การต่อสายดินของตัวหัวเผาเป็นสิ่งจำเป็นเพื่อให้วงจรสมบูรณ์
ข้อมูลการเปลี่ยนทดแทน
ผลิตภัณฑ์ทดแทนที่เทียบเท่าของ Krom Schroder ในปัจจุบันคือ TZI 5-15/100QT (หมายเลขคำสั่งซื้อ 84391111) ซึ่งมีคุณสมบัติ 5 kV/15 mA/รอบการทำงาน 100% เหมือนกัน โดยมีอินพุต 120VAC และการอนุมัติ UL/CSA สำหรับการติดตั้งที่ต้องการการจับคู่ข้อกำหนด 115VAC ที่แม่นยำ สต็อกส่วนเกินของ TZI5-15/100R เดิมจะให้ความเข้ากันได้ในการเปลี่ยนทดแทนโดยตรง
คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างรอบการทำงาน 100% และการให้คะแนนรอบการทำงานเป็นช่วงๆ?
รอบการทำงาน 100% อนุญาตให้ทำงานได้อย่างต่อเนื่องโดยไม่ต้องหยุดพักตามที่กำหนด ในขณะที่การให้คะแนนเป็นช่วงๆ (โดยทั่วไป 20-30%) จะจำกัดเวลาทำงานภายในรอบที่กำหนดเพื่อป้องกันความร้อนสูงเกินไป การให้คะแนน 100% จะช่วยขจัดความเครียดจากความร้อนในการใช้งานที่มีการสตาร์ทบ่อยครั้งหรือลำดับการจุดระเบิดที่ยาวนาน
สามารถใช้หม้อแปลงนี้สำหรับการจุดระเบิดหัวเผาแก๊สและน้ำมันได้หรือไม่?
ใช่ ซีรีส์ TZI ได้รับการจัดอันดับสำหรับการจุดประกายหัวเผาแก๊สโดยตรง และสำหรับหัวเผาน้ำมันผ่านเปลวไฟนำร่องแก๊สหรือการจุดประกายโดยตรง ขึ้นอยู่กับการออกแบบหัวเผา ระยะห่างของขั้วไฟฟ้าและการวางตำแหน่งตามข้อกำหนดของผู้ผลิตจะช่วยให้มั่นใจได้ถึงการจุดระเบิดที่เชื่อถือได้
ควรใช้สายจุดระเบิดประเภทใดกับหม้อแปลงนี้?
ใช้สายจุดระเบิดแรงดันสูงที่รองรับแรงดันไฟฟ้าอย่างน้อย 5 kV โดยให้สั้นที่สุดเท่าที่จะทำได้ (แนะนำน้อยกว่าหนึ่งเมตร) เพื่อลดการโหลดแบบคาปาซิทีฟ เดินสายให้ห่างจากสายสัญญาณและใช้อุปกรณ์เสริมสายเคเบิลที่ออกแบบมาโดยเฉพาะของ Krom Schroder เพื่อการติดตั้งที่สอดคล้อง
จำเป็นต้องต่อสายดินของตัวหัวเผาหรือไม่?
ใช่ การต่อสายดินของตัวหัวเผาเป็นสิ่งจำเป็นในการกำหนดค่าขั้วเดี่ยวและขั้วคู่ เพื่อให้วงจรแรงดันสูงสมบูรณ์ หากไม่มีการต่อสายดินที่เหมาะสม การสร้างประกายไฟจะไม่น่าเชื่อถือหรือไม่เกิดขึ้นเลย
อะไรคือผลิตภัณฑ์ทดแทนปัจจุบันสำหรับ TZI5-15/100R?
ผลิตภัณฑ์ทดแทนที่ผลิตในปัจจุบันคือ TZI 5-15/100QT (หมายเลขคำสั่งซื้อ 84391111) ซึ่งมีคุณสมบัติเหมือนกันโดยมีอินพุต 120VAC และรายการ UL/CSA สำหรับการจับคู่ข้อกำหนด 115VAC ที่แม่นยำ สต็อกส่วนเกินของ TZI5-15/100R เดิมจะให้ความเข้ากันได้โดยตรง
