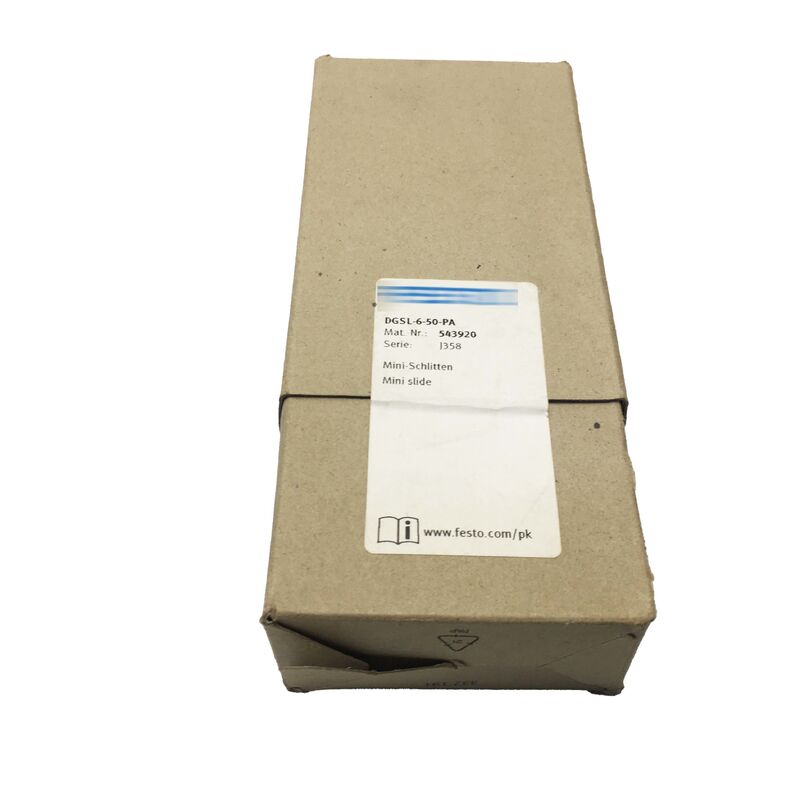

Festo DGSL-6-50-PA Mini Slide Cylinder
6 มม. กระบอกสูบ, ระยะชัก 50 มม., แบบสองทาง | หมายเลขชิ้นส่วน: 543920 | ของแท้ ใหม่
ขนาดเล็ก ประสิทธิภาพสูง
ระบบอัตโนมัติขนาดกะทัดรัด ไม่ได้หมายถึงการประนีประนอมกับความแม่นยำ Festo DGSL-6-50-PA เป็นกระบอกสูบสไลด์ขนาดเล็กที่มาพร้อมกับไกด์ลูกปืนแบบกรง, ระบบหน่วงแบบยืดหยุ่นที่ปลายทั้งสองข้าง และความเข้ากันได้กับเซ็นเซอร์ตรวจจับระยะ ในแพ็คเกจสไลด์นิวเมติกที่เล็กที่สุดในซีรีส์ DGSL
สำหรับเซลล์หยิบและวาง, อุปกรณ์จับยึดประกอบชิ้นส่วนขนาดเล็ก และโมดูลการจัดการที่พื้นที่ถูกนับเป็นมิลลิเมตร นี่คือหน่วยที่เหมาะสมโดยไม่ต้องปรับเปลี่ยนการออกแบบใหม่
DGSL-6-50-PA มีหมายเลขชิ้นส่วน 543920 และเป็นส่วนหนึ่งของตระกูล DGSL mini slide ที่มีชื่อเสียงของ Festo — แบบสองทาง, โครงสร้างแบบก้านโยง, ออกแบบมาสำหรับรอบการทำงานที่สูงในการผลิตอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน |
DGSL-6-50-PA |
| หมายเลขชิ้นส่วนทางเลือก |
543920 |
| ยี่ห้อ |
Festo |
| ซีรีส์ |
DGSL |
| ประเภท |
สไลด์มินิ / โต๊ะสไลด์ |
| ขนาดกระบอกสูบ |
6 มม. |
| เส้นผ่านศูนย์กลางลูกสูบ |
8 มม. |
| ระยะชัก |
50 มม. |
| โหมดการทำงาน |
แบบสองทาง |
| การออกแบบหน่วยขับเคลื่อน |
ก้านโยง (ก้านลูกสูบ + สไลด์) |
| แรงดันใช้งาน |
0.15 - 0.8 MPa (1.5 - 8 บาร์) |
| ความเร็วสูงสุด |
0.5 ม./วินาที |
| ความแม่นยำในการทำซ้ำ |
0.3 มม. |
| การหน่วง |
แหวน/แผ่นยางยืดที่ปลายทั้งสองข้าง (P) |
| ประเภทไกด์ |
ลูกปืนแบบกรง |
| ตำแหน่งการติดตั้ง |
ใดก็ได้ |
| การตรวจจับตำแหน่ง |
สำหรับเซ็นเซอร์ตรวจจับระยะ |
| แรงทางทฤษฎีที่ 6 บาร์ (เดินหน้า) |
30 N |
| แรงทางทฤษฎีที่ 6 บาร์ (ถอยหลัง) |
23 N |
| ตัวกลางในการทำงาน |
ลมอัดตามมาตรฐาน ISO 8573-1:2010 |
อะไรทำให้การออกแบบ DGSL ทำงานได้
ซีรีส์ DGSL ใช้โครงสร้างแบบก้านโยง — ก้านลูกสูบเชื่อมต่อกับแผ่นสไลด์ (ก้านโยง) แทนที่จะเชื่อมต่อโดยตรงกับโหลด
การจัดเรียงนี้ช่วยให้สไลด์สามารถรับโหลดตามแนวขวางได้โดยไม่ส่งไปยังก้านลูกสูบ ซึ่งจะยืดอายุการใช้งานของซีลและรักษาการเคลื่อนไหวให้ราบรื่นตลอดระยะชักเต็ม
ไกด์ลูกปืนแบบกรงเป็นส่วนประกอบที่ทำให้ความแม่นยำในการทำซ้ำ 0.3 มม. สามารถทำได้จริง
ไกด์ลูกปืนแบบกรงกระจายโหลดอย่างสม่ำเสมอทั่วจุดสัมผัสหลายจุดและต้านทานแรงโมเมนต์ที่เกิดขึ้นเมื่อโหลดอยู่นอกศูนย์กลางของสไลด์ — สถานการณ์ทั่วไปในอุปกรณ์จับยึดแบบหยิบและวางและชุดประกอบการถ่ายโอนชิ้นส่วน
แหวนหน่วงแบบยืดหยุ่นที่ปลายทั้งสองข้างจัดการกับการลดความเร็วที่จุดสิ้นสุดระยะชักโดยไม่มีการสัมผัสระหว่างโลหะกับโลหะ ซึ่งอาจทำให้เกิดแรงกระแทกต่อโครงสร้าง ในการใช้งานที่มีรอบการทำงานสูง การหน่วงนี้จะยืดอายุการใช้งานของตัวสไลด์และเครื่องมือที่ติดอยู่
การรวมเซ็นเซอร์ตรวจจับตำแหน่ง
DGSL-6-50-PA มีช่องสำหรับเซ็นเซอร์ตรวจจับระยะ — คุณสมบัติที่รวมอยู่ในตัวซึ่งไม่เพิ่มฮาร์ดแวร์ที่ยื่นออกมาจากโครงสร้าง เซ็นเซอร์ตรวจจับระยะสามารถติดตั้งได้โดยตรงในช่องเพื่อตรวจจับตำแหน่งปลาย, ตำแหน่งกลาง, หรือทั้งสองอย่าง โดยส่งสัญญาณกลับไปยัง PLC หรือตัวควบคุมนิวเมติก
การรวมที่สะอาดทำให้โมดูลโดยรวมมีขนาดกะทัดรัดและขจัดปัญหาการเดินสายเคเบิลที่เกิดจากตัวยึดเซ็นเซอร์ภายนอก
การใช้งานและการประกอบ
การผสมผสานขนาดและระยะชักนี้พบได้บ่อยใน:
- โมดูลหยิบและวางชิ้นส่วนขนาดเล็ก — โดยที่ระยะชัก 50 มม. เชื่อมช่องว่างระหว่างตำแหน่งป้อนและตำแหน่งวางบนสถานีประกอบขนาดกะทัดรัด
- การทำงานของอุปกรณ์จับยึดนิวเมติก — สไลด์จะดันอุปกรณ์จับยึดไปยังชิ้นงานและถอยกลับอย่างสะอาดสำหรับรอบถัดไป
- ระบบถ่ายโอนขนาดเล็ก — โดยที่หน่วย DGSL หลายหน่วยถูกรวมเข้าด้วยกันในรูปแบบ XY หรือแนวตรง
- การทำงานของอุปกรณ์จับยึด — การออกแบบแบบสองทางจะรักษาตำแหน่งที่จับยึดภายใต้แรงดันและปลดออกอย่างถูกต้องเมื่อมีสัญญาณ
- การจัดการส่วนประกอบอิเล็กทรอนิกส์ — โดยที่ความแม่นยำในการทำซ้ำ 0.3 มม. รองรับการวางชิ้นส่วนที่แม่นยำบนชุด PCB หรือการเสียบขั้วต่อ
คำถามที่พบบ่อย
ช่วงแรงดันใช้งานของ DGSL-6-50-PA คือเท่าใด?
ช่วงแรงดันใช้งานคือ 1.5 ถึง 8 บาร์ (0.15 ถึง 0.8 MPa) จำเป็นต้องมีแรงดันขั้นต่ำ 1.5 บาร์เพื่อให้แน่ใจว่าการทำงานเชื่อถือได้ การทำงานที่สูงกว่า 8 บาร์จะเกินขีดจำกัดแรงดันที่กำหนดและควรหลีกเลี่ยง
สามารถติดตั้ง DGSL-6-50-PA ในทิศทางใดก็ได้หรือไม่?
ใช่ — ตำแหน่งการติดตั้งระบุว่าเป็นทิศทางใดก็ได้ ไกด์ลูกปืนแบบกรงและการออกแบบก้านโยงช่วยให้สามารถติดตั้งในแนวนอน แนวตั้ง และแนวเอียงได้โดยไม่ส่งผลกระทบต่อประสิทธิภาพหรืออายุการใช้งานของไกด์
เซ็นเซอร์ตำแหน่งประเภทใดที่เข้ากันได้กับสไลด์นี้?
สไลด์ได้รับการออกแบบสำหรับเซ็นเซอร์ตรวจจับระยะที่พอดีกับช่องเซ็นเซอร์ในตัวบนตัวสไลด์ สามารถใช้สวิตช์ตรวจจับระยะซีรีส์ SME/SMT ของ Festo และเซ็นเซอร์จากผู้ผลิตรายอื่นที่เข้ากันได้ในรูปแบบเดียวกัน โปรดตรวจสอบขนาดช่องเซ็นเซอร์กับขนาดตัวเซ็นเซอร์ของคุณก่อนสั่งซื้อ
ความแตกต่างระหว่างรุ่นหน่วง PA และ P1A คืออะไร?
รุ่น PA ใช้แหวนหน่วงแบบยืดหยุ่นที่ปลายทั้งสองข้าง — การลดความเร็วที่ยืดหยุ่นโดยไม่มีการสัมผัสปลายแบบโลหะกับโลหะ รุ่น P1A ใช้การผสมผสานระหว่างการหน่วงแบบยืดหยุ่นและการหน่วงละเอียดแบบปรับได้ที่ปลายด้านหน้าสำหรับการใช้งานความเร็วสูงที่ต้องการการควบคุมตำแหน่งปลายที่แม่นยำยิ่งขึ้น สำหรับการใช้งานความเร็วปานกลางทั่วไป รุ่น PA เป็นตัวเลือกที่พบได้บ่อยและคุ้มค่ากว่า
DGSL-6-50-PA เข้ากันได้กับระบบอากาศหล่อลื่นด้วยน้ำมันหรือไม่?
ใช่, มีเงื่อนไข หน่วยสามารถทำงานกับลมอัดที่หล่อลื่นด้วยน้ำมันได้ แต่เมื่อเริ่มการทำงานแบบหล่อลื่นแล้ว จำเป็นต้องมีการหล่อลื่นอย่างต่อเนื่องตลอดอายุการใช้งานที่เหลือของหน่วย การใช้งานหน่วยที่เคยหล่อลื่นโดยไม่มีน้ำมันจะทำให้ซีลสึกหรอก่อนเวลาอันควร สำหรับการติดตั้งใหม่ Festo แนะนำให้ใช้งานแบบไม่ใช้น้ำมันตามมาตรฐาน ISO 8573-1:2010 [7:4:4] เพื่อหลีกเลี่ยงการพึ่งพานี้
ตรวจสอบขนาดการติดตั้ง, ความเข้ากันได้ของเซ็นเซอร์, และข้อกำหนดระยะชักกับแอปพลิเคชันของคุณก่อนสั่งซื้อ DGSL-6-50-PA เป็นส่วนประกอบที่มีความแม่นยำ — สภาพการติดตั้งที่ถูกต้องส่งผลโดยตรงต่อความแม่นยำในการทำซ้ำและอายุการใช้งาน
