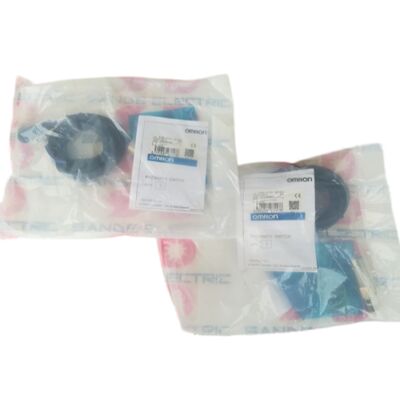

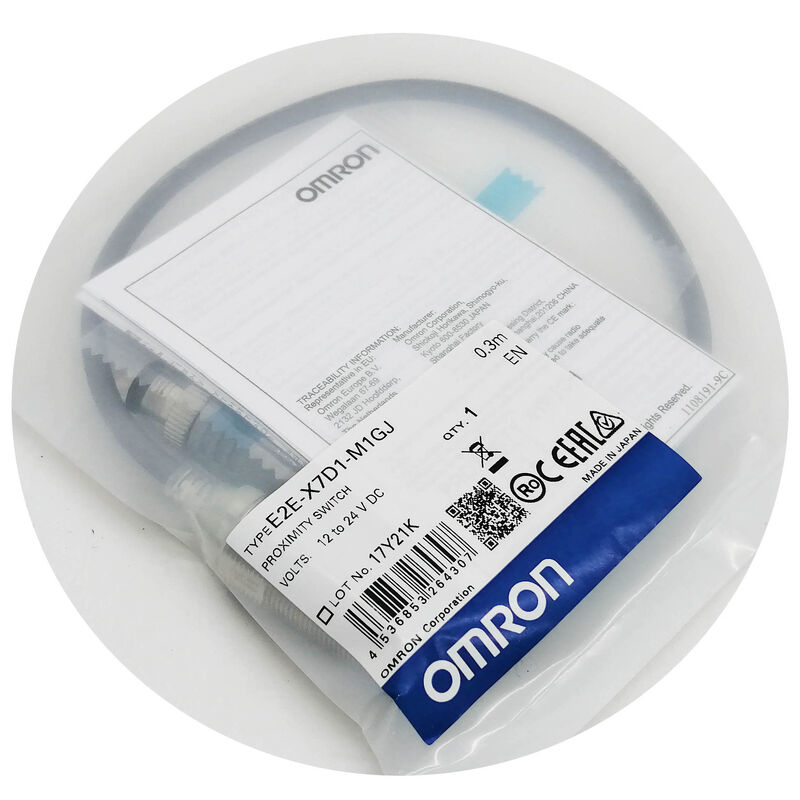

สวิทช์เซ็นเซอร์ใกล้เคียง OMRON ใหม่ E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ ∙ M18 เครื่องตรวจจับความใกล้ชิดแบบอัดกัน 7 มม

การปรับปรุงการติดตั้งแพนเนล

ย้าย MJ บน E2E-X7D1-M1GJ ระบุปัจจัยรูปแบบการติดตั้งแพนเนลกับเครื่องเชื่อม M12 เซ็นเซอร์ผ่านการตัดแพนเนลจากด้านหลัง, ปิดด้วยลูกหมึกล็อคกับหน้าแพนเนล,โดยหน้าต่างการตรวจจับมองไปข้างนอกผ่านด้านหน้าของแผ่นนี่คือแนวทางตรงข้ามจากเซ็นเซอร์ที่ติดตั้งบนเครื่อง ที่เชื่อมต่อกับบราคเกต

ผลงานการตรวจจับเหมือนกับ E2E-X7D1 M18 ซีรี่ย์มาตรฐาน ระยะ 7 มิลลิเมตร ความถี่การสลับ 500Hz ป้องกันน้ํามัน IP67ตัวชี้วัด LED แบบสองแบบ (dual LED indicator) ✅ที่มีรูปแบบที่ปรับปรุงให้เหมาะกับการติดตั้งแผ่นในอุปกรณ์ตรวจคุณภาพ, โมดูลอัตโนมัติที่คอมแพคต์ และอุปกรณ์พกพาหรือโต๊ะที่จุดการตรวจจับอยู่ที่หน้าของอุปกรณ์

เครื่องเชื่อม M12 ติดอยู่ด้านหลังของแผ่น เพื่อให้สายไฟไม่ติดกับหน้าตัวตรวจจับการตั้งมาตรฐานเครื่องเชื่อม M12 หมายถึงการเปลี่ยนเซ็นเซอร์ไม่รบกวนการใช้งานสายไฟฟ้าคงที่ติดตั้งเซ็นเซอร์ใหม่ เชื่อมต่อใหม่

ข้อจํากัดหลัก

7 มิลลิเมตรป้องกันที่ M18 รายละเอียดที่ถูกต้อง

การก่อสร้างที่คุ้มกัน ทําให้สนามแม่เหล็กมุ่งหน้าทําให้การติดตั้ง flush ในบราคเกตโลหะโดยไม่ต้องรับโทษระยะห่างการตรวจจับ ระยะ 7 มิลลิเมตรใช้กับหน้าเซ็นเซอร์ flush กับพื้นผิวบราคเกต. M18 ปรางที่ 7 มิลลิเมตร เป็นรายละเอียดที่กําหนดไว้สําหรับแอพลิเคชั่นที่ต้องการระยะปลายการตรวจจับ 5 7 มิลลิเมตรการป้องกันยับยั้งสนาม fringing ทิศทางที่ทําให้การตรวจจับเท็จเมื่อเซ็นเซอร์ unshielded ถูกติดตั้งในโลหะ.

วงจรแบบ DC 2 สาย ราคาต่ําสุด 3 mA ความรั่ว 0.8 mA

วงจร 2 สายเชื่อมต่อเป็นชุดกับภาระ: ในสภาพที่ไม่มีเป้าหมาย: การรั่วไหล 0.8mA ผ่านภาระ ต่ํากว่าขั้นต่ํา ON ของการเข้า PLC 24V มาตรฐาน (โดยทั่วไป 5 ต่ําสุด 7mA)ในสภาพที่พบเป้าหมาย: การไหลของปัจจุบันผ่านระดับการออกและภาระจากการให้บริการ

สําหรับปริมาณการเข้าของ PLC ที่ใช้แรง 520mA ที่ 24V ปริมาณการปรับความแรงขั้นต่ํา 3mA รับประกันว่าระดับการออกของเซ็นเซอร์จะดําเนินการอย่างถูกต้องเมื่อปริมาณการเข้าของ PLC ติดต่อเป็นแรงปรับติดตั้งด้วยตัวต่อรองคู่หากอุปสรรคภาระสูงพอที่การดึงกระแสกระแสจะตกต่ํากว่า 3mA.

ระยะทางการตั้งค่า 5.6 มิลลิเมตร 80% ของ 7 มิลลิเมตร นามinali เป็นโซนการทํางานที่น่าเชื่อถือ ปรับช่องว่างทางกายภาพที่ 3.5 4.5 มิลลิเมตรเพื่อความสะดวกสบายและการเปลี่ยนแปลงการจัดตั้งแผ่น.

FAQ

คําถามที่ 1: สาย M12 ไหนตรงกับสาย MJ?

สายเชื่อมเคเบิลหญิงใด ๆ ที่มีรหัส M12 A เป็นมาตรฐานเชื่อมสายสนามที่ก้าวหน้าในระบบอัตโนมัติโรงงานทั่วโลก. การรหัส A แตกต่างจาก M12 ที่มีรหัส B (PROFIBUS)และเครื่องเชื่อมที่รหัส X. สําหรับการเชื่อมต่อสายด่วน 2 สาย ใช้พิน 1 (สีน้ําตาล, +V) และ 3 (สีฟ้า, 0V/output) ของการประกอบสายเคเบิล M12 A-coded แบบมาตรฐาน 4 พิน พิน 2 และ 4 ไม่ใช้ในระบบ 2 สาย

Q2: ช่องว่างการทํางานที่ควรกําหนดระหว่างการติดตั้ง

กําหนดช่องว่างทางกายภาพระหว่างหน้าเซ็นเซอร์และการเข้าใกล้เป้าหมายที่ใกล้ที่สุดที่ 3.5 × 4.5 มิลลิเมตรระยะทางการตั้งค่า 6 มิลลิเมตร ตลอดช่วงอุณหภูมิการทํางานเต็มและช่วงแรงดันไฟฟ้า. ยืนยัน LED สีเขียวส่องสม่ําเสมอที่ช่องว่างที่กําหนดไว้

Q3: ระยะ 7 มิลลิเมตรใช้กับเป้าหมายเหล็กไร้ขัดเหล็กหรือไม่?

สแตนเลสออสเตนนิต (304/316 เกรด) มีปัจจัยการแก้ไขประมาณ 0.6 ‰ 0.75 ×, ผลิตระยะสลับที่มีประสิทธิภาพประมาณ 4.2 ‰ 5.25 มมสําหรับเซนเซอร์นี้.นี่คือภายใน 5.6mm ระยะการตั้งค่า ดังนั้นการตรวจจับสแตนเลสสามารถทําได้ถ้าช่องว่างการติดตั้งอยู่ในช่วงสแตนเลสที่มีประสิทธิภาพตรวจสอบเสมอระยะทางการสลับจริงกับเกรดสแตนเลสเฉพาะเจาะจงและเจโอเมตรีเป้าหมายในอุปกรณ์จริง.

Q4: ไฟ LED แบบคู่ช่วยอย่างไรระหว่างการติดตั้งและการใช้งาน?

LED สีเขียว:สีเขียวคงที่ ไม่มีเป้าหมายยืนยันว่าไม่มีผิวโลหะอยู่ภายใน 5.6 มิลลิเมตรของหน้าตรวจจับสีเขียวคงที่เมื่อเป้าหมายอยู่ที่ช่องว่างที่ต้องการยืนยันช่องว่างอยู่ในระยะทางการตั้งค่าที่น่าเชื่อถือ.

LED สีแดง:ไฟส่องเมื่อเป้าหมายเข้าสู่สนามการตรวจจับ การส่องสีแดงระหว่างการเข้าใกล้เป้าหมายแสดงให้เห็นว่าช่องว่างอยู่ที่หรือใกล้กับเขตเขตสลับที่มั่นคงและต้องการการปรับ

Q5: การติดตั้งแผ่นมีผลต่อการปิด IP67 ไหม?

ร่างเซ็นเซอร์รักษาความแน่น IP67 ในทิศทางการติดตั้งใด ๆ สายเชื่อม M12 ประสบความแน่น IP67 เมื่อสายเชื่อมเคเบิลถูกจับและล็อคเต็มช่องเจาะแผ่นเองไม่ใช่อินเตอร์เฟซที่ปิด IP67 ระหว่างสภาพแวดล้อมด้านหน้าและด้านหลังของแผ่นถ้าต้องการการแยกสิ่งแวดล้อมระหว่างด้านแผ่น เช่นการล้างด้านหน้า โดยมีสภาพสะอาดด้านหลัง.
