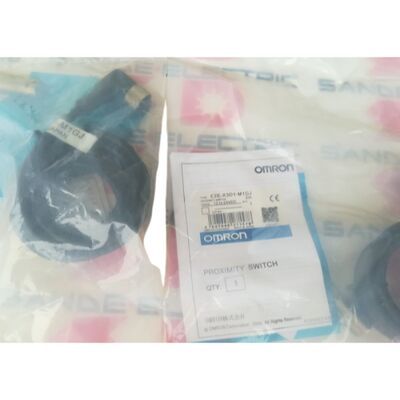

สวิทช์เซ็นเซอร์ใกล้เคียง OMRON ใหม่ E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ ∙ หน่วยสัมผัสความใกล้ชิดแบบอัมพาต ∙ M12 ปราง, 3 มม NO, DC 2-Wire, 12 ∙ 24VDC, 1kHz, แพเนลมอนท์, M12 A-Coded Connector, IP67

ภาพรวม

รายการออมรอน E2E-X3D1-M1CJis a panel-mount variant of the E2E series M12 shielded proximity sensor — the same sensing element as the standard E2E-X3D1 M12 sensor but configured for installation in a control panel or equipment door rather than a machine frame or bracket.

เมื่อเซ็นเซอร์ M12 แบบมาตรฐานเชื่อมต่อตรงกับโครงสร้างเครื่องจักรที่จุดตรวจจับเวอร์ชั่นที่ติดตั้งแผ่นถูกออกแบบให้ติดตั้งในแผ่นตัดและเชื่อมต่อกับสายไฟฟ้าสนามผ่านเครื่องเชื่อม M12 A-coded, โดยหน้าเซ็นเซอร์มุ่งหน้าเพื่อตรวจจับผ่านแผ่นหรือวางไว้ที่ช่องเปิดแผ่น

เครื่องเชื่อมที่มีรหัส M12 A เป็นอินเตอร์เฟซไฟฟ้าที่แยกแยก A-coding is the standard M12 key configuration used for DC sensors and actuators in factory automation — 4-pin M12 A-coded connectors are the dominant interface on Omron's E2E connector-type sensors and are compatible with the vast range of M12 A-coded field cables and T-connectors used in European and global machine automation wiring.

การจัดสรรรหัส A ป้องกันการจับคู่โดยบังเอิญกับเครื่องเชื่อมที่ใช้รหัส B (ใช้สําหรับ profibus / fieldbus) หรือเครื่องเชื่อมที่ใช้รหัส D (Ethernet) โดยกําจัดแหล่งที่พบกันของความผิดพลาดการเชื่อมสายสนาม

การออก NO 2-สาย DC ให้ความเรียบง่ายในการติดตั้งที่เหมือนกันกับทุกรุ่น E2E DC 2-สายการเชื่อมต่อในชุดกับภาระระหว่างการให้บริการบวกและทั่วไป.

ด้วยโครงการติดตั้งแพนเนลและเครื่องเชื่อม M12 E2E-X3D1-M1CJ สามารถติดตั้งในแพนเนลได้ เชื่อมต่อกับสายไฟฟ้าสนามจากด้านหน้าและเปลี่ยนโดยไม่รบกวนสายไฟที่ติดตั้งของเครื่อง.

ข้อจํากัดหลัก

การปรับปรุงการติดตั้งแพนเนล หน่วยตรวจจับที่แพนเนล ไม่ใช่เครื่อง

เซ็นเซอร์อัตราผลักดันที่ติดตั้งบนแผ่นทํางานหน้าที่การติดตั้งที่แตกต่างจากเซ็นเซอร์ตําแหน่งที่ติดตั้งบนเครื่องจักร แทนที่จะตรวจจับเป้าหมายบนแกนเครื่องจักรที่เคลื่อนไหวหรือเครื่องทํางานเซ็นเซอร์ที่ติดตั้งบนแผ่นในอุปกรณ์อัตโนมัติตรวจจับองค์ประกอบที่อยู่ใกล้ ๆ ผ่านหน้าแผ่น, การมีอยู่ของสัญลักษณ์บนกลไกการจัดสรรที่ติดตั้งบนแพนล์ หรือความใกล้ชิดของเป้าหมายในชุดอุปกรณ์อินไลน์ขนาดเล็ก

รูปแบบโฮสเวย์การติดตั้งแพนเนลทําให้เซ็นเซอร์สามารถติดตั้งและตั้งทิศทางจากด้านหน้าของแพนเนลและเครื่องเชื่อม M12 ให้การเชื่อมต่อเคเบิลสนามที่กําหนดสถานที่ที่สามารถเข้าถึงได้บนพื้นผิวแผ่น

สําหรับผู้สร้างเครื่องจักรและผู้บูรณาการระบบที่ออกแบบอุปกรณ์ที่มีการวางแผนแผ่นมาตรฐานรูปแบบเซ็นเซอร์ติดตั้งแพนล์ ผสมผสานได้อย่างสะอาดกับวิศวกรรมแพนล์ ด้วยขนาดรูติดตั้งที่กําหนดและตําแหน่งเครื่องเชื่อมมีความสอดคล้องในหลายหน่วย

DC 2-Wire NO on M12 A-Coded Connector ✅ ความเรียบง่ายของสายไฟและความเข้ากันได้ตามมาตรฐาน

วงจร DC 2 สายบนเครื่องเชื่อม M12 A-coded ลดอัตราการเชื่อมต่อเป็น 2 สายงานที่ใช้งานได้ ✓ การให้บริการเชิงบวก (ปิน 1, สีน้ําตาล) และการออก / การบรรทุก (ปิน 4, สีฟ้า) ในการจัดสรรแบบ A-coded 4 pin.ปิน 2 และ 3 ของเครื่องเชื่อม M12 4 ปินไม่ได้ใช้ในระบบ 2 สายและถูกปล่อยให้เปิดที่เซ็นเซอร์

มาตรฐานเครื่องเชื่อม M12 A-coded หมายถึงด้านการประกอบสายเคเบิลมาจากผู้ผลิตทั่วโลกหลายสิบรายของเครื่องเชื่อมแบบมาตรฐาน M12 A-codedวัสดุของเสื้อ PVC และ PUR, แบบปกปิดและไม่ปกปิด, ความยาวจาก 0.5m ถึง 15m

การจัดมาตรฐานนี้กําจัดความขึ้นอยู่กับสายไฟฟ้าจากแหล่งเดียว และทําให้การจัดการอะไหล่ง่ายขึ้นในอํานวยความสะดวกในการบํารุงรักษาเซ็นเซอร์ E2E หลายตัวในเครื่องจักรหลายเครื่อง

3 มิลลิเมตรตรวจจับจาก M12 ปราง

The 3mm sensing distance of the shielded E2E-X3D1-M1CJ is rated for the standard 12 × 12 × 1mm iron test target — appropriate for detecting small metal components at close range with a defined sensing zone.

การก่อสร้างที่ป้องกันได้ ทําให้สนามเน้นทางแกน ซึ่งหมายความว่าโซนการตรวจจับได้กําหนดและคาดเดาได้ดีและส่วนประกอบที่อยู่ใกล้เคียงมีอิทธิพลอย่างน้อยต่อจุดสลับเมื่อการติดตั้งถูกทําขึ้นด้วยระยะปลายการติดตั้งแบบสแตนดาร์ด.

ระยะทางการตั้งค่า 0 ∼2.4 มิลลิเมตร (80% ของระยะหมาย 3 มิลลิเมตร) เป็นโซนการตรวจสอบที่มั่นคงที่คํานวณความเปลี่ยนแปลงของอุณหภูมิและความแรงดัน

สําหรับการใช้งานการติดตั้งแผ่นที่เป้าหมายถูกนําเสนอที่ช่องว่างที่กําหนดและควบคุมการตั้งค่าภายใน 1?? 2 มม. ให้ช่องทางการตรวจจับที่สูงสุดและความน่าเชื่อถือสูงสุดตลอดการเปลี่ยนแปลงการผลิต ทั้งในกลุ่มเซ็นเซอร์และเป้าหมาย.

FAQ

Q1: การมอบหมายปิน M12 A-coded สําหรับ E2E-X3D1-M1CJ คืออะไร?

เครื่องเชื่อม 4 ปินที่มีรหัส M12 A บน E2E-X3D1-M1CJ ใช้การจัดตั้งเซ็นเซอร์ DC แบบมาตรฐาน: ปิน 1 (สีน้ําตาล) = +V แหล่งไฟฟ้า (เชื่อมต่อกับ +1224V DC)ปิน 3 (สีฟ้า) = 0V/output (เชื่อมต่อเป็นชุดกับภาระต่อไฟฟ้าร่วมกัน). ปิน 2 และ 4 ไม่เชื่อมต่อสําหรับการตั้งค่า 2 สาย

ในชุดเคเบิลสนาม M12 ที่มีรหัส A ยืนยันการสอดคล้องสีต่อปินของเคเบิลกับการออกแบบแบบ IEC 60947-5-2 มาตรฐานเพื่อให้แน่ใจว่าการเชื่อมโยงถูกต้อง

Q2: ผลิตคือ DC 2 สาย ราคาเซนเซอร์นี้ต้องการกระแสภาระภาระขั้นต่ําเหมือนเซนเซอร์ 2 สายอื่น ๆ ไหม?

ครับ วงจรแบบ DC 2 สายต้องการกระแสความแรงขั้นต่ํา 3 mA เพื่อให้ผลิตเปลี่ยนระหว่างสภาพ ON และ OFF ได้อย่างน่าเชื่อถือ โมดูลการเข้าดิจิตอลแบบ PLC มาตรฐานที่ 24V DC ดึง 520mAที่เกินขั้นต่ํานี้.

กระแสการรั่วไหลในระยะปิด 0.8mA ไม่ควรเกินขั้นต่ําของ PLC input's OFF-state ̇ การเข้า PLC มาตรฐานที่มีขั้นต่ํา OFF ของ 3V หรือเทียบเท่าการจัดการกระแสการจัดการ 0.การรั่วไหล 8mA โดยไม่มีการกระตุ้นเท็จ.

Q3: E2E-X3D1-M1CJ สามารถใช้ในอุปกรณ์กลางแจ้งที่เผชิญกับฝนได้หรือไม่?

IP67 ครอบคลุมการป้องกันฝุ่นเข้าอย่างสมบูรณ์แบบและการดําน้ําชั่วคราวสูงถึง 1 เมตรเป็นเวลา 30 นาทีเครื่องระบายน้ําแรงดันสูงการล้างด้วยพลังงาน หรือการดําน้ําต่อเนื่องนานกว่า 30 นาที จะต้องมีเกรด IP68 หรือ IP69K

สําหรับการติดตั้งแผ่นภายนอกในสถานที่ที่คุ้มกัน (สภาพแวดล้อม IP54) IP67 ให้ช่องว่างเหนือความต้องการขั้นต่ํา

สําหรับอุปกรณ์ภายนอกที่เผชิญกับอากาศตรงตรวจสอบการจัดอันดับ IP ของเครื่องเชื่อม M12 ในสภาพที่ไม่ติดคู่ และให้แน่ใจว่าเครื่องเชื่อมของชุดสายเคเบิลที่เชื่อมต่อยังตอบสนองความต้องการการปิด IP67 เมื่อติดคู่.

Q4: ระยะทาง 3 มม. มีลักษณะสําหรับขนาดเป้าหมายขนาดไหน และเป้าหมายที่เล็กกว่าจะส่งผลต่อระยะการตรวจจับอย่างไร?

ระยะทาง 3 มิลลิเมตรได้รับการกําหนดสําหรับแผ่นทดสอบเหล็ก 12 × 12 × 1 มิลลิเมตร ที่ประมาณตรงกับพื้นที่หน้าการตรวจจับของเซ็นเซอร์ M12 สําหรับเป้าหมายขนาดเล็ก:ประมาณ 6 × 6 มิลลิเมตรเหล็กผลิตประมาณ 80~85% ของระยะทางหมายเลข (2.4×2.55mm); เหล็ก 4 × 4mm ผลิตประมาณ 70% (2.1mm)

สําหรับการใช้งานการติดตั้งแผ่นที่ส่วนประกอบเล็กๆ ราง, ลูก, หรือการตราเป็นเป้าหมายการตรวจจับยืนยันระยะสลับที่แท้จริงกับขนาดเป้าหมายและวัสดุที่กําหนดไว้ ก่อนจะเสร็จสิ้นช่องว่างจากเซ็นเซอร์ไปยังเป้าหมายในการออกแบบแพเนล.

Q5: สามารถติดตั้งเซ็นเซอร์ E2E-X3D1-M1CJ หลายตัวอยู่ติดกันในแพเนลเดียวกันได้หรือไม่?

เซนเซอร์ที่ปิดกันได้ลดความเปราะบางต่อการขัดแย้งกันเมื่อเทียบกับชนิดที่ไม่ปิดกันแต่ในระยะห่างข้างๆ ใกล้กันมาก ภายในระยะประมาณ 30-40 มิลลิเมตร ตรงต่อหน้าสําหรับรุ่นความถี่มาตรฐาน M12 หมุนเวียนพร้อมกันสามารถทําให้เซ็นเซอร์ที่อยู่ใกล้เคียงได้รับการขัดแย้ง.

สําหรับชุดแผ่นหลายเซนเซอร์ที่มีระยะห่างน้อยกว่า 40 มม.ทําให้การติดตั้งที่ระยะห่างกันใกล้กันถึง 20-25 มม. โดยไม่ให้เกิดการขัดแย้ง.

ตรวจสอบความต้องการระยะขั้นต่ําจากข้อมูลการขัดแย้ง E2E ของ Omron สําหรับการตั้งค่าเฉพาะ
