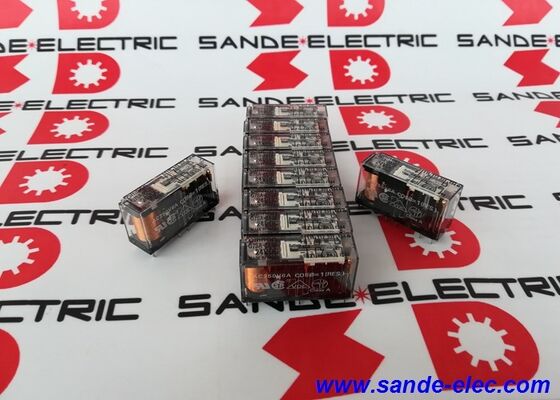

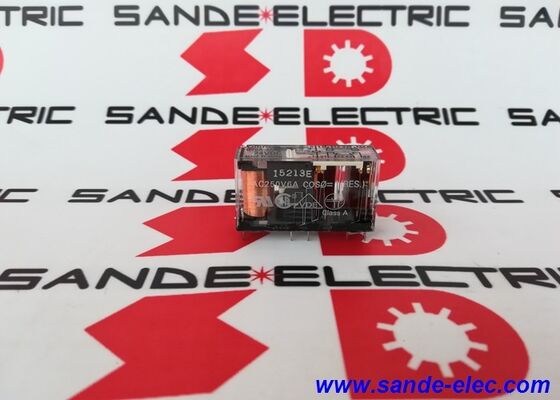

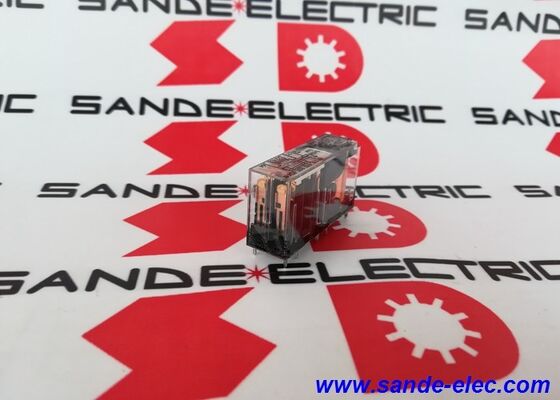

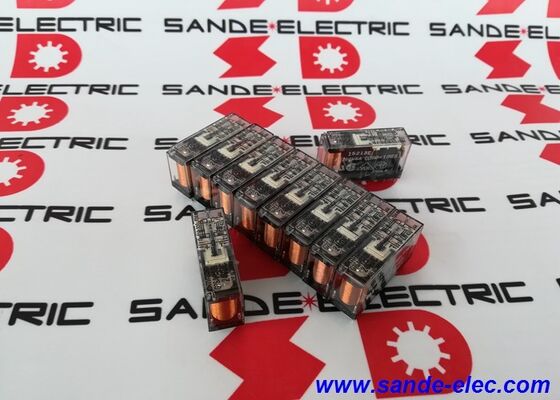

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Omron |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | G7SA-2A2B |
G7SA-2A2B ไม่ใช่รีเลย์มาตรฐาน คุณลักษณะที่กำหนดไว้คือกลไกการสัมผัสที่มีการบังคับนำทาง (เชื่อมโยงทางกล) ซึ่งเป็นคุณลักษณะการเปิดใช้งานสำหรับใช้ในวงจรความปลอดภัยของเครื่องจักร
ในรีเลย์มาตรฐาน หน้าสัมผัสแบบปกติเปิดและแบบปิดตามปกติสามารถปิดพร้อมกันในทางทฤษฎีได้หากหน้าสัมผัสเชื่อมหรือสปริงล้มเหลว ซึ่งเป็นสภาวะที่วงจรความปลอดภัยซึ่งขึ้นอยู่กับสถานะหน้าสัมผัส NC ไม่สามารถตรวจพบได้ ใน G7SA ที่มีหน้าสัมผัสบังคับบังคับ หน้าสัมผัส NO และ NC จะถูกเชื่อมต่อกันทางกลไก: หากหน้าสัมผัส NO ใดๆ ถูกเชื่อมปิด หน้าสัมผัส NC จะถูกป้องกันไม่ให้ปิดทางกายภาพ และในทางกลับกัน การยกเว้นร่วมกันนี้บังคับใช้ทางกลไก ไม่ขึ้นอยู่กับซอฟต์แวร์หรือสถานะทางไฟฟ้าของรีเลย์
การรับประกันทางกลไกนี้คือสิ่งที่ทำให้ G7SA-2A2B เหมาะสำหรับการตรวจสอบในโมดูลรีเลย์ความปลอดภัยและระบบตรรกะด้านความปลอดภัย ตัวควบคุมความปลอดภัยสามารถตรวจสอบหน้าสัมผัส NC เพื่อยืนยันว่าหน้าสัมผัส NO ไม่ได้ถูกเชื่อม โดยให้สถานะระดับฮาร์ดแวร์ตามจริงของสภาพของรีเลย์
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | G7SA-2A2B ดีซี24 |
| ไม่มีผู้ติดต่อ | 2 (พสวท-NO) |
| ผู้ติดต่อ NC | 2 (พสวท-NC) |
| แรงดันไฟฟ้าคอยล์ | กระแสตรง 24 โวลต์ (18–26.4 โวลต์กระแสตรง) |
| ความต้านทานคอยล์ | 1.6 กิโลโอห์ม |
| จัดอันดับปัจจุบัน | 6เอ |
| แรงดันไฟฟ้าสลับสูงสุด | 250V AC / 125V DC |
| ติดต่อปัจจุบันที่ 250VAC | 6A (ตัวต้านทาน) |
| มาตรฐาน | EN 50205 |
| การติดตั้ง | ซ็อกเก็ต P7SA / PCB |
| ฉนวนกันความร้อน | เสริมแรง |
G7SA-2A2B ใช้เป็นเอาท์พุตรีเลย์ในวงจรความปลอดภัยที่หน้าสัมผัสส่งกำลังของเครื่องจักรที่มีความสำคัญต่อความปลอดภัย นั่นคือวงจรสวิตช์ที่จ่ายไฟหรือลดพลังงานให้กับฟังก์ชันเครื่องจักรที่เป็นอันตราย การใช้งานทั่วไปได้แก่:
รีเลย์ทำงานร่วมกับโมดูลรีเลย์ความปลอดภัยหรือ PLC ความปลอดภัยที่ตรวจสอบหน้าสัมผัสป้อนกลับ หน้าสัมผัส NC ทั้งสองช่องให้ช่องป้อนกลับ — ตัวควบคุมความปลอดภัยจะอ่านข้อมูลดังกล่าวเพื่อยืนยันว่ารีเลย์ได้ตัดพลังงานอย่างถูกต้องก่อนอนุญาตให้รีสตาร์ท
ช่องเสียบปลั๊กอินซีรีส์ P7SA ช่วยให้สามารถเปลี่ยน G7SA-2A2B ได้โดยไม่รบกวนการเดินสายไฟในสนาม โดยการเดินสายจะยังคงอยู่ที่ช่องเสียบและโมดูลรีเลย์จะสลับออก นี่คือข้อควรพิจารณาในการบำรุงรักษาในทางปฏิบัติในแผงควบคุม ซึ่งการเปลี่ยนรีเลย์โดยไม่ต้องดัดแปลงสายไฟจะช่วยลดความพยายามในการเดินสายไฟใหม่
คำถามที่ 1: อะไรทำให้ G7SA-2A2B เป็น "รีเลย์นิรภัย" มากกว่ารีเลย์มาตรฐาน
กลไกการสัมผัสที่ถูกบังคับจะเชื่อมโยงทางกายภาพกับชุดหน้าสัมผัส NO และ NC เพื่อไม่ให้อยู่ในสถานะเดียวกันพร้อมกัน หากการเชื่อมหน้าสัมผัส NO ปิด หน้าสัมผัส NC จะถูกป้องกันไม่ให้ปิดโดยกลไก — การยกเว้นร่วมกันนี้บังคับใช้ในฮาร์ดแวร์ ไม่ใช่ซอฟต์แวร์ ช่วยให้ตัวควบคุมความปลอดภัยสามารถตรวจสอบหน้าสัมผัส NC และตรวจจับหน้าสัมผัส NO แบบเชื่อม ซึ่งไม่สามารถทำได้ด้วยรีเลย์มาตรฐาน นี่เป็นข้อกำหนดพื้นฐานสำหรับการใช้รีเลย์ในสถาปัตยกรรมความปลอดภัย IEC 62061 และ ISO 13849
คำถามที่ 2: G7SA-2A2B สามารถติดตั้งบน PCB โดยตรงได้หรือไม่
ใช่. การจัดเรียงขั้วต่อได้รับการออกแบบสำหรับการบัดกรี PCB โดยตรง โดยมีเค้าโครงพินที่ปรับให้เหมาะสมสำหรับการออกแบบ PCB มาตรฐาน สำหรับการใช้งานแบบยึดกับแผง ช่องเสียบขั้วต่อแบบกดเข้าซีรีส์ P7SA ยอมรับ G7SA-2A2B โดยตรง และจัดให้มีขั้วต่อสายไฟแบบสกรูหรือแบบยึดสปริงโดยไม่ต้องบัดกรี
Q3: ช่วงการทำงานของแรงดันไฟฟ้าคอยล์คืออะไร?
แรงดันไฟฟ้าคอยล์ที่กำหนดคือ 24V DC รีเลย์รับประกันว่าจะจ่ายไฟ (ปิด) ที่ 18V DC ขึ้นไป และรับประกันว่าจะดับพลังงาน (เปิด) ที่ 2.4V DC และต่ำกว่า แรงดันไฟฟ้าคอยล์คงที่ที่สูงกว่า 26.4V DC เสี่ยงต่อความเสียหายของคอยล์ถาวร ช่วงการทำงาน 18–26.4V DC รองรับความคลาดเคลื่อนของการควบคุมแหล่งจ่ายไฟ 24V DC ทั่วไป
คำถามที่ 4: หน้าสัมผัส NC และ NO สามารถเปลี่ยนแรงดันไฟฟ้าวงจรที่แตกต่างกันได้หรือไม่
ใช่. ชุดหน้าสัมผัสแต่ละชุดมีความเป็นอิสระ - หน้าสัมผัส NO สองตัวและหน้าสัมผัส NC สองตัวจะสลับโหลดวงจรตามลำดับอย่างอิสระ ชุดหน้าสัมผัส NO หนึ่งชุดสามารถเปลี่ยนโหลด AC 230V ในขณะที่หน้าสัมผัส NC ทำงานในวงจรป้อนกลับ 24V DC การแยกรีเลย์ระหว่างวงจรหน้าสัมผัสทำให้แรงดันไฟฟ้าของวงจรต่างกันบนรีเลย์ตัวเดียวกัน
คำถามที่ 5: G7SA-2A2B และ G7SA-3A1B แตกต่างกันอย่างไร
ทั้งสองรุ่นอยู่ในตระกูล Omron G7SA ที่มีหน้าสัมผัสบังคับบังคับและมีระดับกระแสเท่ากัน 2A2B มีหน้าสัมผัส 2 NO และ 2 NC (4 ขั้ว); 3A1B มีหน้าสัมผัส 3 NO และ 1 NC (4 ขั้ว) การรวมหน้าสัมผัสจะถูกเลือกตามข้อกำหนดของวงจรความปลอดภัยสำหรับหน้าสัมผัส NO (การสลับโหลด) และ NC (การตรวจสอบผลป้อนกลับ) วงจรความปลอดภัยแบบสองช่องสัญญาณส่วนใหญ่ใช้ 2A2B เพื่อให้หน้าสัมผัส NC ป้อนกลับจากรีเลย์เอาท์พุตทั้งสองตัว
