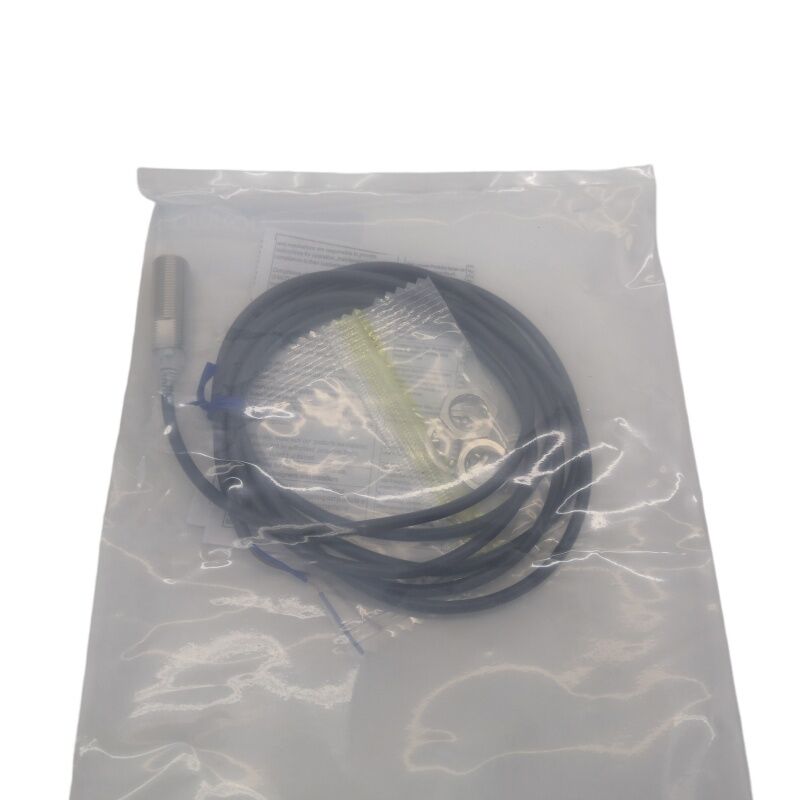

เซ็นเซอร์พรอกซิมิตี้แบบเหนี่ยวนำแบบมีฉนวน Omron E2E-X3D1-N M12
เซ็นเซอร์พรอกซิมิตี้แบบเหนี่ยวนำแบบมีฉนวน M12 ระยะตรวจจับ 3 มม. DC 2 สาย ปกติเปิด (Normally Open) ระดับ IP67
ยี่ห้อ: Omron
ซีรีส์: E2E
หมายเลขชิ้นส่วน: E2E-X3D1-N (ค้นหาได้ในชื่อ: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
ประเภท: เซ็นเซอร์พรอกซิมิตี้แบบเหนี่ยวนำ - แบบมีฉนวน ติดตั้งแบบเรียบ ทรงกระบอก M12
ความพร้อมใช้งาน: มีในสต็อก - จัดส่งทั่วโลกอย่างรวดเร็ว
ขนาดกะทัดรัด พิสูจน์แล้วทุกที่
แกน M12 เป็นขนาดเกลียวที่พบได้บ่อยที่สุดในการตรวจจับในอุตสาหกรรม เหมาะสำหรับพื้นที่แคบและสามารถร้อยเข้ากับรูเจาะมาตรฐาน Omron E2E-X3D1-N เป็นเซ็นเซอร์พรอกซิมิตี้แบบเหนี่ยวนำแบบมีฉนวนมาตรฐานของ Omron ในรูปแบบ M12 มีระยะตรวจจับที่กำหนดไว้ที่ 3 มม. เอาต์พุต DC 2 สาย และการสวิตช์แบบปกติเปิด (Normally Open) ตรวจจับเป้าหมายที่เป็นโลหะเหล็กโดยไม่ต้องสัมผัส ไม่มีการสึกหรอ และสามารถทนต่อสภาพแวดล้อมรวมถึงละอองน้ำมัน น้ำหล่อเย็น การสั่นสะเทือน และการล้างทำความสะอาด
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ซีรีส์ |
E2E |
| ขนาดตัวเรือน |
ทรงกระบอก M12 แบบมีเกลียว |
| ระยะตรวจจับ (ที่กำหนด) |
3 มม. |
| ระยะตั้งค่า |
0 ถึง 4.8 มม. |
| การป้องกัน |
มีฉนวน (ติดตั้งแบบเรียบได้) |
| วัสดุเป้าหมาย |
โลหะเหล็ก |
| ประเภทเอาต์พุต |
DC 2 สาย ชนิดขั้ว |
| โหมดการทำงาน |
NO (ปกติเปิด) |
| แรงดันไฟฟ้าจ่าย |
10 ถึง 30V DC (ปกติ: 12 ถึง 24V DC) |
| การใช้กระแสไฟ |
สูงสุด 13 mA |
| ความสามารถในการสวิตช์ |
3 ถึง 100 mA |
| ความถี่ในการตอบสนอง |
สูงสุด 1,000 Hz |
| แรงดันตกค้าง |
สูงสุด 3V (ที่โหลด 100 mA) |
| กระแสรั่วไหล |
สูงสุด 0.8 mA |
| อุณหภูมิการทำงาน |
−25°C ถึง +70°C |
| ระดับการป้องกัน |
IEC 60529: IP67 / ทนน้ำมัน |
| วัสดุตัวเรือน |
ทองเหลืองชุบนิกเกิล |
| การรับรอง |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| ตัวเลือกความยาวสายเคเบิล |
2M / 5M / 10M (ต่อสายมาแล้ว) |
ประโยชน์ของการออกแบบแบบมีฉนวน
โครงสร้างแบบมีฉนวนจะรวมสนามแม่เหล็กไฟฟ้าที่ตรวจจับไว้ด้านหน้าผ่านหน้าเซ็นเซอร์ แทนที่จะแผ่กระจายออกด้านข้าง ทำให้สามารถติดตั้งแบบเรียบในโครงโลหะ แผ่นโลหะ หรือโครงเครื่องจักรได้โดยไม่ต้องให้โลหะโดยรอบรบกวนสนามตรวจจับหรือทำให้เกิดการตรวจจับผิดพลาด
การเดินสาย DC 2 สาย
การออกแบบ 2 สายจะส่งสัญญาณเอาต์พุตเป็นอนุกรมกับโหลดบนตัวนำเพียงสองเส้น ทำให้การเดินสายง่ายขึ้นและลดขนาดสายเคเบิล พารามิเตอร์สำคัญ:
- ความสามารถในการสวิตช์: 3 ถึง 100 mA
- กระแสรั่วไหล: สูงสุด 0.8 mA
ความทนทานต่อสภาพแวดล้อม
- ระดับ IP67 - ป้องกันฝุ่นและทนทานต่อการจมน้ำชั่วคราว
- โครงสร้างทนน้ำมัน ทนทานต่อการสัมผัสกับน้ำมันตัด
- วงจรภายในที่ปิดผนึกอย่างแน่นหนาเพื่อความทนทานต่อการสั่นสะเทือน
- ช่วงการทำงาน: −25°C ถึง +70°C
- แกนทองเหลืองชุบนิกเกิลเพื่อความทนทานต่อการกัดกร่อน
ไฟแสดงสถานะ LED คู่
- LED สีแดง - แสดงเมื่อเอาต์พุตทำงาน (ตรวจจับเป้าหมาย)
- LED สีเขียว - แสดงการจ่ายไฟที่ถูกต้องและช่วงการตรวจจับระหว่างการตั้งค่า
การใช้งานทั่วไป
- การยืนยันชิ้นส่วนที่อยู่บนเครื่อง CNC และเครื่องมือกล
- การตรวจจับตำแหน่งสายพานลำเลียงและขนถ่ายวัสดุ
- เซ็นเซอร์สำหรับส่วนปลายแขนหุ่นยนต์
- การตรวจสอบส่วนประกอบในสายการประกอบยานยนต์
- การตรวจจับโลหะในอุปกรณ์บรรจุภัณฑ์
รุ่นที่เกี่ยวข้อง
| รุ่น |
ความแตกต่างที่สำคัญ |
| E2E-X3D1-N (รายการนี้) |
ต่อสายมาแล้ว สาย PVC ทนน้ำมันมาตรฐาน, NO |
| E2E-X3D2-N |
สเปกเดียวกัน, เอาต์พุต NC (ปกติปิด) |
| E2E-X3D1-M1G |
ขั้วต่อ M12 (การจัดเรียงพิน IEC), NO |
| E2E-X3D1-US |
รุ่นที่ได้รับการรับรอง UL สำหรับการใช้งานในอเมริกาเหนือ |
| E2E-X3D1-U |
ต่อสายมาแล้วด้วยสายโพลียูรีเทน (เสริมความแข็งแรง ทนน้ำมัน) |
| E2E-X8MD1 |
ตัวเรือน M12, ไม่มีฉนวน, ระยะตรวจจับ 8 มม. |
คำถามที่พบบ่อย
สามารถติดตั้ง E2E-X3D1-N แบบเรียบในโครงโลหะได้หรือไม่?
ได้ - การออกแบบแบบมีฉนวนช่วยให้ติดตั้งแบบเรียบในโลหะได้ สนามแม่เหล็กไฟฟ้าจะถูกโฟกัสไปข้างหน้า ดังนั้นโลหะโดยรอบจะไม่รบกวน สำหรับเซ็นเซอร์หลายตัว ให้รักษาระยะห่างขั้นต่ำ 30 มม. เมื่อวางเคียงข้างกัน หรือ 20 มม. เมื่อวางหน้าชนกัน เพื่อป้องกันการรบกวน
ข้อกำหนดกระแสโหลดขั้นต่ำคือเท่าใด และจะทำงานร่วมกับอินพุต PLC ของฉันได้หรือไม่?
เซ็นเซอร์ต้องการกระแสโหลดขั้นต่ำ 3mA อินพุต PLC แบบแยกส่วนมาตรฐานส่วนใหญ่จะดึงกระแส 5mA ถึง 10mA และทำงานได้โดยไม่มีปัญหา เซ็นเซอร์จะส่งกระแสรั่วไหลสูงสุด 0.8mA เมื่อปิด ซึ่งโดยทั่วไปจะเข้ากันได้กับฮาร์ดแวร์ PLC อุตสาหกรรมสมัยใหม่
ความแตกต่างระหว่าง E2E-X3D1-N และ E2E-X3D1-U คืออะไร?
ทั้งสองรุ่นมีคุณสมบัติการตรวจจับเหมือนกัน E2E-X3D1-N ใช้สายเคเบิล PVC ทนน้ำมัน ในขณะที่ E2E-X3D1-U ใช้สายเคเบิลโพลียูรีเทน (PUR) ที่เสริมความแข็งแรงทางกลสำหรับงานที่ต้องมีการงอซ้ำๆ สารเคมีรุนแรง หรือความเสี่ยงต่อการเสียดสี
ฉันจะปรับระยะการตรวจจับบน E2E-X3D1-N ได้อย่างไร?
เซ็นเซอร์นี้มีความไวคงที่ที่ตั้งค่าจากโรงงานสำหรับระยะการตรวจจับ 3 มม. ระยะที่มีผลสามารถปรับได้ระหว่าง 0 ถึง 4.8 มม. โดยการปรับระยะห่างทางกายภาพระหว่างหน้าเซ็นเซอร์และเป้าหมาย แต่เกนภายในไม่สามารถปรับโดยผู้ใช้ได้
E2E-X3D1-N ถูกระบุว่าเลิกผลิตหรือถูกแทนที่ - ฉันควรจะกังวลเกี่ยวกับความพร้อมใช้งานหรือไม่?
Omron ได้รวมรุ่น DC 2 สาย E2E เข้ากับซีรีส์ E2E NEXT ในเดือนตุลาคม 2022 อย่างไรก็ตาม E2E-X3D1-N ยังคงมีสต็อกจำนวนมากทั่วโลกและยังคงถูกใช้งานอย่างแพร่หลายในฐานะชิ้นส่วนอะไหล่สำหรับการติดตั้งที่มีอยู่
