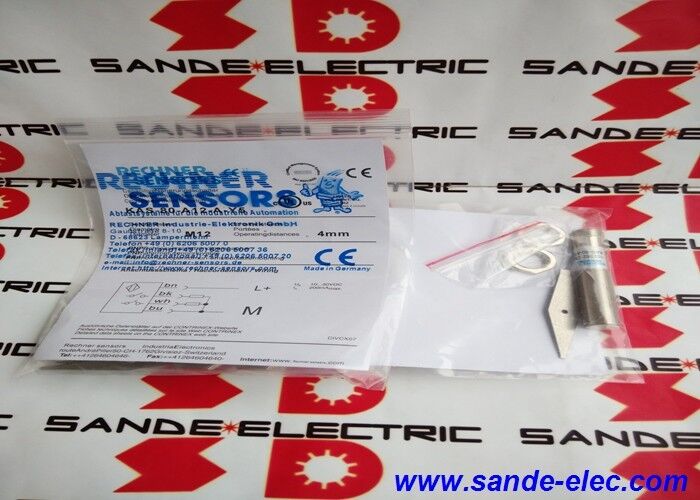

เครื่องตรวจจับ RECHNER KAS-80-A12-A-Y5 หรือ KAS80A12AY5

Rechner KAS-80-A12-A-Y5 | เซ็นเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟ — M12, PNP Antivalent, 6 มม., ติดตั้งแบบฝัง, 10–35V DC, คอนเนคเตอร์ M12, IP67

ภาพรวม

Rechner KAS-80-A12-A-Y5 เป็นเซ็นเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟที่ติดตั้งแบบฝังจากซีรีส์ KAS-80 ของ Rechner ให้ระยะการตรวจจับ 6 มม. จากตัวเรือน M12 พร้อมการกำหนดค่าเอาต์พุต PNP Antivalent — ให้สัญญาณสวิตช์ทั้งแบบปกติเปิด (NO) และปกติปิด (NC) พร้อมกันจากตัวเซ็นเซอร์เดียวกัน

การกำหนดคอนเนคเตอร์ M12 Y5 ระบุคอนเนคเตอร์หน้าแปลน M12 แบบ 4 พินที่ให้การเชื่อมต่อทางไฟฟ้า โดยมีสายเอาต์พุตสองเส้น (NO และ NC) พร้อมกับแหล่งจ่ายไฟบวกและกราวด์

เทคโนโลยีการตรวจจับแบบคาปาซิทีฟตรวจจับการมีอยู่ของวัสดุเกือบทุกชนิด — โลหะ พลาสติก แก้ว กระดาษ ของเหลว เม็ด และผง — โดยการวัดการเปลี่ยนแปลงความจุของสนามแม่เหล็กไฟฟ้าที่สั่นของเซ็นเซอร์เมื่อวัตถุเข้าใกล้หน้าสัมผัสการตรวจจับ

แตกต่างจากเซ็นเซอร์แบบเหนี่ยวนำที่ตอบสนองเฉพาะโลหะนำไฟฟ้า เซ็นเซอร์ KAS-80-A12-A-Y5 ตรวจจับวัตถุที่ไม่ใช่โลหะได้โดยตรง ทำให้เหมาะสำหรับการตรวจจับระดับในไซโลเก็บของ การยืนยันการมีอยู่ของชิ้นส่วนพลาสติกในการประกอบ การตรวจสอบระดับของเหลวผ่านผนังถัง และการตรวจจับกระดาษ/ฉลากในการใช้งานบรรจุภัณฑ์

Rechner ได้เลิกผลิต KAS-80-A12-A-Y5 และแทนที่ด้วย KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, ซึ่งมีคอนฟิกเกอเรชันคอนเนคเตอร์ M12 แบบฝัง, PNP Antivalent, M12 แบบ 4 พินเหมือนกัน พร้อมพื้นผิวที่ใช้งานเคลือบ PTFE ที่อัปเดตเพื่อความทนทานต่อสารเคมีที่ดีขึ้น

สำหรับการติดตั้งทดแทนที่ต้องการการเปลี่ยนโดยตรง รหัสใหม่คือตัวเทียบเท่าปัจจุบัน สำหรับสต็อกการบำรุงรักษาของการติดตั้งที่มีอยู่ซึ่งใช้ KAS-80-A12-A-Y5 เดิม หน่วยที่เหลือจะยังคงทำงานได้อย่างสมบูรณ์

ข้อมูลจำเพาะหลัก

เอาต์พุต Antivalent — สองสัญญาณ, หนึ่งเซ็นเซอร์

การกำหนดค่าเอาต์พุต Antivalent เป็นหนึ่งในคุณสมบัติที่มีประโยชน์ที่สุดแต่บ่อยครั้งถูกระบุไม่เพียงพอในการเลือกเซ็นเซอร์แบบคาปาซิทีฟ เซ็นเซอร์มาตรฐานให้เอาต์พุตเดียว — ไม่ว่าจะเป็น NO (ปิดเมื่อตรวจพบวัตถุ) หรือ NC (เปิดเมื่อตรวจพบวัตถุ)

เซ็นเซอร์ Antivalent ให้ทั้งสองสัญญาณพร้อมกันจากตัวเรือนเดียว: เมื่อตรวจพบวัตถุ เอาต์พุต NO จะทำงาน และเอาต์พุต NC จะปิดในเวลาเดียวกัน เมื่อวัตถุเคลื่อนออกไป ทั้งสองจะกลับสถานะพร้อมกัน

เอาต์พุตคู่พร้อมกันนี้มีวัตถุประสงค์เฉพาะ: ระบบควบคุมสามารถตรวจสอบสัญญาณทั้งสองและยืนยันว่าอยู่ในสถานะตรงข้ามเสมอ

หากเอาต์พุตทั้งสองเปิดพร้อมกัน หรือปิดพร้อมกัน เซ็นเซอร์จะทำงานผิดพลาด — ไม่ว่าจะเป็นอิเล็กทรอนิกส์เสีย หรือมีการลัดวงจรที่สายเอาต์พุตเส้นใดเส้นหนึ่ง

ความสามารถในการวินิจฉัยนี้เพิ่มระดับความปลอดภัยในการทำงานให้กับวงจรตรวจจับที่เซ็นเซอร์เอาต์พุตเดียวไม่สามารถให้ได้ โดยไม่ต้องใช้อุปกรณ์เพิ่มเติมใดๆ

ในทางปฏิบัติ เอาต์พุต Antivalent จะถูกระบุในแอปพลิเคชันที่ผลที่ตามมาของการตรวจจับพลาดหรือการตรวจจับผิดพลาดเป็นข้อกังวลด้านความปลอดภัยหรือคุณภาพ — ที่ระบบควบคุมต้องการความมั่นใจว่าเซ็นเซอร์ทำงานอย่างถูกต้อง ไม่ใช่แค่ตรวจจับวัตถุในรอบที่แล้ว

การตรวจสอบช่องแม่พิมพ์ฉีด การยืนยันการประกอบพร้อมข้อกำหนดการป้องกันข้อผิดพลาด และวงจรเชื่อมต่อประตูนิรภัยพร้อมการตรวจสอบการวินิจฉัยเป็นบริบทการใช้งาน Antivalent ทั่วไป

การตรวจจับแบบคาปาซิทีฟ — การตรวจจับที่เหนือกว่าโลหะ

ระยะการตรวจจับ 6 มม. ของ KAS-80-A12-A-Y5 ใช้กับวัตถุมาตรฐาน (โดยทั่วไปคือแผ่นเหล็กขัดเงา) สำหรับวัตถุที่ไม่ใช่โลหะ — ซึ่งเป็นที่ที่การตรวจจับแบบคาปาซิทีฟถูกนำไปใช้มากที่สุด — ระยะการตรวจจับที่มีประสิทธิภาพขึ้นอยู่กับค่าคงที่ไดอิเล็กทริกของวัสดุวัตถุ

วัสดุที่มีค่าคงที่ไดอิเล็กทริกสูงจะก่อให้เกิดการรบกวนสนามที่แรงขึ้นและระยะการตรวจจับที่มีประสิทธิภาพยาวนานขึ้น วัสดุไดอิเล็กทริกต่ำ เช่น พลาสติกแห้ง จะให้ระยะทางที่สั้นลง

น้ำ (ค่าคงที่ไดอิเล็กทริก ~80) และสารละลายในน้ำเป็นวัตถุที่ง่ายที่สุดสำหรับเซ็นเซอร์แบบคาปาซิทีฟ — การตรวจจับระดับผ่านผนังถังเป็นแอปพลิเคชันคาปาซิทีฟแบบคลาสสิก โดยเซ็นเซอร์ที่ติดตั้งภายนอกถังที่ไม่ใช่โลหะจะตรวจจับการมีอยู่ของของเหลวภายใน เนื่องจากค่าคงที่ไดอิเล็กทริกของน้ำสูงกว่าผนังถังที่ว่างเปล่าและอากาศมาก วัสดุเม็ดแห้ง (ธัญพืช เม็ดพลาสติก ผง) ที่มีค่าคงที่ไดอิเล็กทริกปานกลางมักจะสามารถตรวจจับผ่านผนังโพลีโพรพิลีนหรือ ABS ที่บางได้ถึงไม่กี่มิลลิเมตร น้ำมันบริสุทธิ์มีค่าคงที่ไดอิเล็กทริกค่อนข้างต่ำ และอาจต้องใช้เซ็นเซอร์อยู่ใกล้กับพื้นผิวของเหลวโดยไม่มีผนังกั้น

การติดตั้งแบบฝัง — การติดตั้งด้วยขายึดโลหะ

ความสามารถในการติดตั้งแบบฝังหมายความว่าหน้าสัมผัสการตรวจจับของ KAS-80-A12-A-Y5 สามารถติดตั้งได้ระดับเดียวกับชิ้นส่วนโลหะโดยรอบ โดยที่โลหะข้างเคียงไม่ลดทอนระยะการตรวจจับ 6 มม.

การป้องกันภายในของเซ็นเซอร์จะโฟกัสสนามการตรวจจับไปข้างหน้า ป้องกันการขยายสนามด้านข้างที่จะถูกดูดซับโดยขายึดโลหะ สำหรับแอปพลิเคชันที่เซ็นเซอร์ต้องถูกฝังเข้าไปในเครื่องมือ แผ่นฟิกซ์เจอร์ หรือพื้นผิวเครื่องจักรเพื่อการป้องกันทางกลหรือเหตุผลด้านระยะห่าง การติดตั้งแบบฝังเป็นคุณสมบัติที่จำเป็น

เกลียว M12 × 1 รองรับน็อตล็อค M12 มาตรฐาน ทำให้สามารถปรับตำแหน่งตามแนวแกนตามรูของขายึดก่อนที่จะล็อคเซ็นเซอร์เข้าที่

น็อตล็อคสองตัว — ตัวหนึ่งจากแต่ละด้านของแผงติดตั้ง — เป็นวิธีการติดตั้งมาตรฐานสำหรับเซ็นเซอร์ Rechner ทรงกระบอกทั้งหมด

การเปลี่ยนและรุ่นทดแทน

เมื่อ KAS-80-A12-A-Y5 หมดสต็อกและต้องการการจัดหาเซ็นเซอร์อย่างต่อเนื่องสำหรับการติดตั้ง KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP (หมายเลขสินค้า Rechner 800724 ซึ่งตอนนี้ระบุเป็นหมายเลขสินค้าใหม่ด้วย) เป็นรุ่นทดแทนโดยตรงพร้อมการเคลือบพื้นผิวที่ใช้งาน PTFE ที่อัปเกรดแล้ว

PTFE ให้ความทนทานต่อสารทำความสะอาด ตัวทำละลาย และสารเคมีในกระบวนการที่วัสดุตัวเรือนเดิมอาจไม่ทนทานในสภาพแวดล้อมกระบวนการที่รุนแรง ข้อมูลจำเพาะทางไฟฟ้า — คอนเนคเตอร์หน้าแปลน M12, PNP Antivalent, 4 พิน, 10–35V DC — เข้ากันได้กับการเดินสายที่มีอยู่

คำถามที่พบบ่อย

Q1: เอาต์พุต Antivalent หมายถึงอะไรสำหรับการเดินสายเซ็นเซอร์ไปยัง PLC?

คอนเนคเตอร์ M12 แบบ 4 พินบน KAS-80-A12-A-Y5 ประกอบด้วย: พิน 1 = แหล่งจ่ายไฟบวก (สีน้ำตาล), พิน 2 = เอาต์พุต NC (สีขาว), พิน 4 = เอาต์พุต NO (สีดำ), พิน 3 = กราวด์ (สีน้ำเงิน) — โปรดยืนยันการต่อสายที่แน่นอนจากแผนภาพการเดินสายคอนเนคเตอร์ IAS-80 ของ Rechner

PLC ต้องการช่องอินพุตดิจิทัลสองช่อง: ช่องหนึ่งสำหรับเอาต์พุต NO และอีกช่องหนึ่งสำหรับเอาต์พุต NC ในโปรแกรมควบคุม อินพุตทั้งสองนี้ควรอยู่ในสถานะตรงข้ามเสมอ การตรวจสอบสภาวะทั้งสูงหรือทั้งต่ำให้การตรวจสอบสุขภาพของเซ็นเซอร์ที่การออกแบบ Antivalent เปิดใช้งาน

Q2: เซ็นเซอร์แบบคาปาซิทีฟเช่น KAS-80-A12-A-Y5 สามารถตรวจจับผ่านผนังถังสแตนเลสได้หรือไม่?

ไม่ สแตนเลส เช่นเดียวกับโลหะทั้งหมด จะปิดกั้นสนามคาปาซิทีฟ — เซ็นเซอร์จะตรวจจับผนังโลหะเองที่ความไวสูงสุด แทนที่จะเป็นของเหลวที่อยู่เบื้องหลัง

การตรวจจับระดับแบบคาปาซิทีฟผ่านผนังใช้ได้กับวัสดุถังที่ไม่ใช่โลหะเท่านั้น: โพลีโพรพิลีน, PVC, แก้ว, เซรามิก และวัสดุไดอิเล็กทริกที่คล้ายกัน

สำหรับถังสแตนเลส เซ็นเซอร์ต้องมีช่องตรวจสอบที่ไม่ใช่โลหะ หัววัด หรือเซ็นเซอร์ต้องอยู่ในตำแหน่งที่พื้นผิวของเหลวเปิด

Q3: ระยะการตรวจจับคือ 6 มม. — สามารถปรับได้หรือไม่?

เซ็นเซอร์ซีรีส์ KAS-80 (NORMLINE) ของ Rechner ถูกออกแบบมาโดยไม่มีองค์ประกอบปรับบนตัวเรือน ระยะ 6 มม. ถูกตั้งค่าจากโรงงานและไม่สามารถปรับได้โดยผู้ใช้ — นี่คือปรัชญาการออกแบบของตระกูลผลิตภัณฑ์ NORMLINE ซึ่งให้ความสำคัญกับความเรียบง่ายและการป้องกันการงัดแงะ

หากต้องการระยะการตรวจจับที่มีประสิทธิภาพสั้นลง (เช่น เพื่อละเว้นชั้นหน้าขณะตรวจจับวัตถุที่อยู่ไกลออกไป) จะต้องทำได้โดยการปรับตำแหน่งเซ็นเซอร์ให้ห่างจากวัตถุมากขึ้น หรือโดยการเลือกโมเดล Rechner KAS อื่นที่มีการปรับความไวในตัว

Q4: ความถี่ในการสวิตช์ของ KAS-80-A12-A-Y5 คือเท่าใด?

ซีรีส์ KAS-80 NORMLINE ของ Rechner ทำงานที่ความถี่ในการสวิตช์ 50 Hz — เหมาะสำหรับการตรวจจับการมีอยู่/ไม่มีอยู่ ที่ความเร็วปานกลาง แต่ไม่เหมาะสำหรับการนับวัตถุที่เคลื่อนที่เร็ว หรือการตรวจจับฟันเฟืองที่รอบต่อนาทีสูง

สำหรับแอปพลิเคชันที่ต้องการการสวิตช์ที่เร็วขึ้น จะใช้รุ่น HighPerformance (HP) ของ Rechner หรือซีรีส์ความถี่สูงกว่า ข้อจำกัด 50Hz ไม่ใช่ข้อกังวลสำหรับแอปพลิเคชันทั่วไปของเซ็นเซอร์แบบคาปาซิทีฟ: การตรวจจับระดับ การยืนยันการมีอยู่ของชิ้นส่วนที่เคลื่อนที่ช้า และการตรวจสอบระดับการเติม ทั้งหมดทำงานต่ำกว่าความถี่นี้มาก

Q5: KAS-80-A12-A-Y5 ถูกสอนให้ตรวจจับวัสดุเฉพาะด้วยความไวที่ต้องการได้อย่างไร?

ซีรีส์ NORMLINE ทำงานโดยไม่มีการปรับความไวโดยผู้ใช้ — การตั้งค่าจากโรงงานได้รับการปรับให้เหมาะสมสำหรับวัตถุมาตรฐาน 6 มม. สำหรับแอปพลิเคชันที่วัสดุวัตถุมีค่าคงที่ไดอิเล็กทริกต่ำกว่ามาตรฐาน (พลาสติกแห้ง ไม้ กระดาษ) และจำเป็นต้องตรวจสอบระยะการตรวจจับที่มีประสิทธิภาพ วิธีการคือการวัดระยะการสวิตช์จริงด้วยวัตถุเฉพาะภายใต้เงื่อนไขการติดตั้ง

หากระยะทางจริงไม่เพียงพอ ให้ขยับเซ็นเซอร์ให้ใกล้ขึ้น หรือระบุโมเดล Rechner KAS ที่มีการปรับความไวภายนอก การยืนยัน NO/NC พร้อมกันของเอาต์พุต Antivalent สามารถใช้ระหว่างการตั้งค่าเพื่อตรวจสอบการสวิตช์ที่เชื่อถือได้ที่ระยะห่างการทำงานที่ตั้งใจไว้
