เครื่องตรวจจับ RECHNER IAS-10-04-S หรือ IAS1004S

Rechner IAS-10-04-S | สวิตช์พรอกซิมิตี้แบบเหนี่ยวนำ — PNP, 0.8 มม., 10–35V DC, 3 สาย, ป้องกันขั้วย้อนกลับและไฟฟ้าลัดวงจร, IP67

ภาพรวม

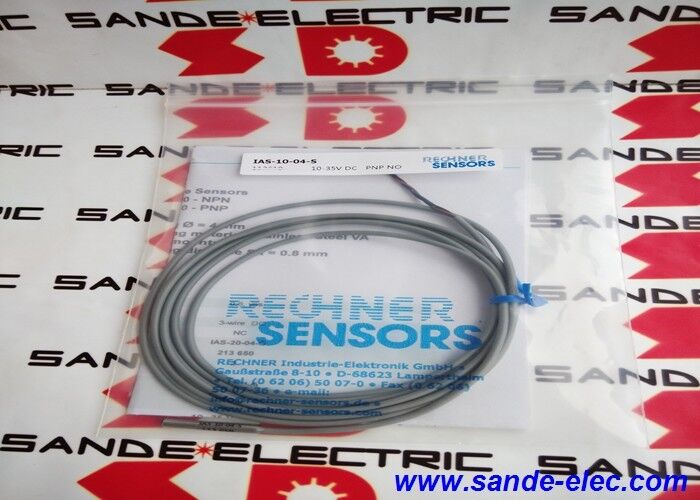

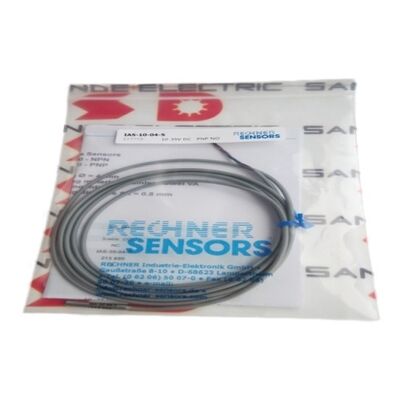

Rechner IAS-10-04-S เป็นสวิตช์พรอกซิมิตี้แบบเหนี่ยวนำ 3 สาย PNP จากซีรีส์ IAS-10 ของ Rechner — ตระกูลเอาต์พุตดิจิทัล PNP ในกลุ่มผลิตภัณฑ์ IAS ของ Rechner ด้วยระยะการตรวจจับปกติ 0.8 มม. ทำงานที่ปลายด้านสั้นของสเปกตรัมการตรวจจับแบบเหนี่ยวนำ: นี่ไม่ใช่เซ็นเซอร์สำหรับตรวจจับการ์ดเครื่องจักรจากระยะ 10 มม. แต่สำหรับการยืนยันการมีอยู่หรือตำแหน่งที่แม่นยำของส่วนประกอบขนาดเล็กมาก เป้าหมายโลหะบาง ชิ้นส่วนที่ผ่านการตัดเฉือนที่มีความคลาดเคลื่อนสูง หรือขอบใบมีดที่ช่องว่างการตรวจจับแคบโดยเจตนาเพื่อให้ได้ความแม่นยำของตำแหน่งสูง

Rechner ได้ผลิตเซ็นเซอร์เหนี่ยวนำ IAS ใน Lampertheim ประเทศเยอรมนีมานานหลายทศวรรษ และซีรีส์ IAS-10 สะท้อนประวัติการผลิตนั้น: เซ็นเซอร์ PNP ที่ตรงไปตรงมา เกรดอุตสาหกรรม พร้อมการป้องกันที่จำเป็น — ขั้วย้อนกลับ เกินพิกัด และไฟฟ้าลัดวงจร — ที่ป้องกันความเสียหายจากข้อผิดพลาดในการติดตั้งและสภาวะชั่วคราวที่เกิดขึ้นในสภาพแวดล้อมเครื่องจักรจริง

ช่วงแรงดันไฟฟ้า 10–35V DC เป็นคุณสมบัติแรงดันไฟฟ้ากว้างของซีรีส์ IAS-10 ของ Rechner ซึ่งครอบคลุมทั้งแหล่งจ่ายไฟแบบฝัง 12V DC และมาตรฐานอุตสาหกรรม 24V DC รวมถึงแหล่งจ่ายไฟที่สูงกว่า 30V ภายใต้สภาวะโหลดบางประการ

ที่ระยะการตรวจจับ 0.8 มม. IAS-10-04-S ได้รับการออกแบบมาสำหรับการใช้งานที่ช่องว่างการตรวจจับที่ใหญ่ขึ้นอาจทำให้เกิดความไม่แน่นอนของตำแหน่ง

ความสัมพันธ์ระหว่างระยะการตรวจจับและความแม่นยำในการตรวจจับนั้นตรงไปตรงมา: ระยะการตรวจจับยิ่งน้อย โซนที่จุดสวิตช์ของเซ็นเซอร์สามารถเปลี่ยนแปลงได้เนื่องจากอุณหภูมิ ความผันผวนของแรงดันไฟฟ้า และการเปลี่ยนแปลงขนาดเป้าหมายก็จะยิ่งแคบลง

สำหรับการป้อนกลับตำแหน่งที่ละเอียด ระยะ 0.8 มม. ที่มีโซนสวิตช์ที่แคบโดยธรรมชาติให้ความสามารถในการทำซ้ำที่เซ็นเซอร์ระยะไกลไม่สามารถเทียบได้หากไม่ได้รับการปรับเทียบ

ข้อมูลจำเพาะหลัก

ซีรีส์ IAS 10 — PNP Direct Drive สำหรับ PLC และรีเลย์

การจำแนกซีรีส์ของ Rechner นั้นตรงไปตรงมา: การระบุ IAS-10 ระบุเซ็นเซอร์เอาต์พุต PNP 3 สายที่จ่ายกระแสไปยังโหลดที่เชื่อมต่อเมื่อเปิดใช้งาน

ซึ่งหมายความว่าสายเอาต์พุตของเซ็นเซอร์จะให้ศักย์ไฟฟ้าบวกผ่านโหลดไปยังกราวด์เมื่อตรวจจับเป้าหมาย — การกำหนดค่า PNP มาตรฐานสำหรับ PLC อุตสาหกรรมและระบบควบคุมในตลาด ยุโรป ซึ่งการ์ดอินพุต PNP เป็นมาตรฐานที่โดดเด่น

โทโพโลยี PNP 3 สายให้ข้อได้เปรียบที่ชัดเจนเหนือเซ็นเซอร์ 2 สายสำหรับการใช้งานที่แม่นยำ: ด้วยสายไฟจ่ายแยกต่างหาก (สีน้ำตาล) สายเอาต์พุต (สีดำ) และสายกราวด์ (สีน้ำเงิน) ทรานซิสเตอร์เอาต์พุตจะทำงานโดยไม่ขึ้นกับกระแสโหลด

ไม่มีข้อกำหนดกระแสโหลดขั้นต่ำและไม่มีกระแสรั่วไหลที่อาจทำให้ PLC อินพุตที่ไวต่อการทำงานผิดพลาด — เอาต์พุตจะเปิดเต็มที่ (จ่ายกระแสผ่านโหลด) หรือปิดสนิท (ทรานซิสเตอร์เอาต์พุตปิดกั้น กระแสรั่วไหลน้อยมาก)

พฤติกรรมการสวิตช์ที่สะอาดนี้มีความสำคัญในการใช้งานเช่น การล็อคตำแหน่งเครื่องมือ NC ซึ่งการทริปผิดพลาดอาจทำให้เครื่องมือเสียหายได้

เอาต์พุตเข้ากันได้โดยตรงกับ PLC, คอยล์รีเลย์, หลอดไฟแสดงสถานะ และอินพุตตัวนับที่ทำงานจากแหล่งจ่ายไฟ 24V DC เดียวกันกับเซ็นเซอร์

ด้วยความสามารถกระแสเอาต์พุต 150mA, IAS-10-04-S สามารถขับโหลดอัตโนมัติมาตรฐานได้โดยไม่ต้องมีการขยายเพิ่มเติมในแอปพลิเคชันส่วนใหญ่

ระยะการตรวจจับ 0.8 มม. — การตรวจสอบตำแหน่งที่แม่นยำ

แปดในสิบของมิลลิเมตรเป็นระยะการตรวจจับขนาดเล็กที่สะท้อนข้อกำหนดการออกแบบเฉพาะ: เป้าหมายต้องผ่านใกล้กับหน้าเซ็นเซอร์มาก

แอปพลิเคชันที่เกิดขึ้น ได้แก่ การยืนยันตำแหน่งของแม่พิมพ์และดายในการตัดขึ้นรูป (ที่เครื่องมือต้องเข้าสู่ดายภายในเศษเสี้ยวของมิลลิเมตร) การตรวจจับขอบใบมีดหรือฟอยล์บาง การยืนยันการมีอยู่ของปลายเข็มหรือโพรบในอุปกรณ์ประกอบทางการแพทย์ และการตรวจจับฟันเฟืองหรือฟันเฟืองแบบละเอียดในเครื่องมือวัดความแม่นยำ

ระยะการทำงาน — โซนทำงานที่มีประโยชน์ภายในระยะการตรวจจับปกติ — โดยทั่วไปคือ 0 ถึง 0.65 มม. สำหรับเซ็นเซอร์เหนี่ยวนำที่ให้คะแนน 0.8 มม. (ประมาณ 80% ของ Sn ที่กำหนด) การตั้งค่าช่องว่างการตรวจจับจริงภายในระยะการทำงานนี้ โดยมีส่วนเผื่อสำหรับแรงสั่นสะเทือนทางกล ผลกระทบจากอุณหภูมิทั้งต่อเซ็นเซอร์และเป้าหมาย และการเปลี่ยนแปลงสภาพพื้นผิวเป้าหมาย เป็นงานปรับเทียบที่กำหนดความน่าเชื่อถือในการตรวจจับในระยะยาว

ใช้การแก้ไขวัสดุที่ไม่ใช่เหล็ก: อลูมิเนียม ทองเหลือง ทองแดง และสแตนเลส เป้าหมายทั้งหมดให้ระยะการตรวจจับที่มีประสิทธิภาพสั้นกว่ามาตรฐานเหล็ก 0.8 มม.

ที่ระยะปกติ 0.8 มม. ช่องว่างที่เล็กอยู่แล้วจะลดลงอีกสำหรับเป้าหมายที่ไม่ใช่เหล็ก — สำหรับสแตนเลสประมาณ 0.56 มม. สำหรับอลูมิเนียมประมาณ 0.24 มม. ยืนยันระยะการสวิตช์จริงกับวัสดุเป้าหมายเฉพาะก่อนที่จะตัดสินใจออกแบบทางกล

IP67 — การซีลที่เชื่อถือได้ในการติดตั้งอุตสาหกรรม

IP67 รับประกันการป้องกันฝุ่นที่สมบูรณ์และการป้องกันการจมน้ำชั่วคราว — ระดับการป้องกันที่เหมาะสมสำหรับเซ็นเซอร์ตำแหน่งที่ติดตั้งภายในโซนทำงานของเครื่องจักร คำต่อท้าย -S ในการระบุ IAS-10-04-S โดยทั่วไปหมายถึงประเภทการเชื่อมต่อหรือสายเคเบิลเฉพาะในระบบการเข้ารหัส IAS ของ Rechner

สำหรับความยาวสายเคเบิล ประเภทขั้วต่อ และขนาดตัวเครื่องที่แน่นอนของหมายเลขชิ้นส่วนนี้ ให้ตรวจสอบจากเอกสารผลิตภัณฑ์ปัจจุบันของ Rechner หรือฉลากบนเซ็นเซอร์เอง เนื่องจากคำต่อท้าย -S ใช้สำหรับรูปแบบการเชื่อมต่อต่างๆ ทั่วทั้งกลุ่มผลิตภัณฑ์ของ Rechner

เซ็นเซอร์ Rechner มีการป้องกันมาตรฐาน: การป้องกันขั้วย้อนกลับป้องกันความเสียหายหากสายไฟจ่ายสลับกันในการติดตั้ง การป้องกันเกินพิกัดป้องกันความเสียหายของทรานซิสเตอร์เอาต์พุตจากโหลดที่มากเกินไปชั่วคราว และการป้องกันไฟฟ้าลัดวงจร (อิเล็กทรอนิกส์) ป้องกันเซ็นเซอร์จากการถูกทำลายจากการลัดวงจรเอาต์พุตไปยังกราวด์โดยไม่ตั้งใจระหว่างการเดินสาย

นี่ไม่ใช่คุณสมบัติพิเศษของเซ็นเซอร์ Rechner — เป็นมาตรฐานสำหรับสาย IAS-10 ทั้งหมด

คำถามที่พบบ่อย

คำถามที่ 1: คำต่อท้าย -S หมายถึงอะไรใน IAS-10-04-S?

ในระบบการตั้งชื่อซีรีส์ IAS ของ Rechner คำต่อท้ายหลังจากหมายเลขชิ้นส่วนหลักจะระบุประเภทการเชื่อมต่อ วัสดุสายเคเบิล และตัวเลือกเฉพาะอื่นๆ คำต่อท้าย -S โดยทั่วไปจะระบุรูปแบบสายเคเบิลหรือขั้วต่อเฉพาะ — ในการกำหนดค่า Rechner บางอย่าง

S หมายถึงตัวเลือกตัวเรือนสแตนเลส ในขณะที่บางตัวระบุความยาวสายเคเบิลหรือประเภทขั้วต่อ

การตีความที่แน่นอนต้องใช้ตัวถอดรหัสรหัสผลิตภัณฑ์ของ Rechner หรือเอกสารข้อมูลเฉพาะสำหรับ IAS-10-04-S โปรดปรึกษาเอกสารทางเทคนิคของ Rechner หรือฉลากผลิตภัณฑ์ของเซ็นเซอร์สำหรับรูปแบบการเชื่อมต่อทางไฟฟ้าที่แน่นอน

คำถามที่ 2: การให้คะแนนซีรีส์ IAS-10 คือ 10–35V DC — หมายความว่าเซ็นเซอร์จะเสียหายที่แรงดันไฟฟ้าสูงกว่า 35V หรือไม่?

แรงดันไฟฟ้าจ่ายต่อเนื่องที่สูงกว่า 35V DC อาจทำให้เกิดความเสียหายต่ออิเล็กทรอนิกส์ภายในของเซ็นเซอร์ แรงดันไฟฟ้ากระชากชั่วคราวที่สูงกว่า 35V — ซึ่งเกิดขึ้นในแหล่งจ่ายไฟ DC อุตสาหกรรมระหว่างการสวิตช์โหลด — จะถูกดูดซับบางส่วนโดยวงจรป้องกันของเซ็นเซอร์ แต่แรงดันไฟฟ้าเกินต่อเนื่องอยู่นอกช่วงการทำงานที่กำหนด

สำหรับแหล่งจ่ายไฟที่แรงดันไฟฟ้าอาจเกิน 35V ให้ใช้ตัวหน่วงแรงดันไฟฟ้าหรือตัวหนีบแรงดันไฟฟ้าระหว่างแหล่งจ่ายไฟและขั้วจ่ายไฟของเซ็นเซอร์

คำถามที่ 3: สามารถเชื่อมต่อเซ็นเซอร์ IAS-10-04-S แบบอนุกรมหรือขนานได้หรือไม่?

เซ็นเซอร์ IAS ของ Rechner สามารถเชื่อมต่อแบบอนุกรม (ตรรกะ AND) หรือแบบขนาน (ตรรกะ OR) ในแบบอนุกรม แรงดันไฟฟ้าตกทั้งหมดของเซ็นเซอร์ทั้งหมดจะถูกบวก — ด้วยแหล่งจ่ายไฟ 10–35V สามารถต่อสายโซ่เซ็นเซอร์ได้สูงสุด 2–3 ตัวก่อนที่แรงดันไฟฟ้าตกสะสมที่เอาต์พุตจะลดแรงดันไฟฟ้าที่มีผลต่ำกว่าเกณฑ์ขั้นต่ำของโหลดปลายทาง

ในแบบขนาน แรงดันไฟฟ้าตกค้าง (สถานะปิด) แต่ละตัวจะบวกกัน การเชื่อมต่อเซ็นเซอร์มากกว่าสามตัวแบบขนานอาจทำให้กระแสรั่วไหลรวมทำให้โหลดที่ไวต่อการทำงานผิดพลาดได้ ข้อจำกัดเหล่านี้เป็นแนวทางทั่วไป โปรดตรวจสอบจากบันทึกการใช้งาน IAS ของ Rechner สำหรับการกำหนดค่าเฉพาะ

คำถามที่ 4: IAS-10-04-S ทำงานอย่างไรเมื่อเป้าหมายเข้าใกล้ในมุมแทนที่จะเข้าตรงๆ?

สนามแม่เหล็กไฟฟ้าของเซ็นเซอร์เหนี่ยวนำจะฉายแรงที่สุดตั้งฉากกับหน้าเซ็นเซอร์ (การเข้าใกล้ตามแนวแกน) เป้าหมายที่เข้าใกล้ในมุมจะทำให้เกิดจุดสวิตช์ที่แตกต่างจากระยะการตรวจจับปกติ — สวิตช์เร็วขึ้นสำหรับการเข้าใกล้จากบางมุมและช้าลงสำหรับมุมอื่น ขึ้นอยู่กับรูปทรงเรขาคณิตของการเข้าใกล้

สำหรับการตรวจจับตำแหน่งที่แม่นยำที่ระยะ 0.8 มม. การติดตั้งทางกลควรจำกัดเป้าหมายให้อยู่ในเส้นทางการเข้าใกล้ตามแนวแกน

การเข้าใกล้ในมุมจะทำให้เกิดความไม่แน่นอนในตำแหน่งสวิตช์ที่เพิ่มขึ้นตามสัดส่วนของมุมการเข้าใกล้ที่เบี่ยงเบนจากแนวตั้งฉาก

คำถามที่ 5: IAS-10-04-S เหมาะสำหรับการตรวจจับชิ้นส่วนที่ชุบสังกะสีหรือนิกเกิลหรือไม่?

ชิ้นส่วนที่หล่อด้วยสังกะสีและชุบนิกเกิลเป็นโลหะที่นำไฟฟ้าซึ่งเซ็นเซอร์เหนี่ยวนำสามารถตรวจจับได้ ปัจจัยการแก้ไขสำหรับสังกะสีใกล้เคียงกับมาตรฐานเหล็ก (ประมาณ 0.8–1.0 เท่า ขึ้นอยู่กับโลหะผสม) ดังนั้นเป้าหมายสังกะสีจึงให้ระยะการตรวจจับเต็ม 0.8 มม. เกือบทั้งหมด

การชุบนิกเกิลบนพื้นผิวเหล็กนั้นแทบจะโปร่งใสต่อสนามเหนี่ยวนำ — เซ็นเซอร์จะตรวจจับเหล็กที่อยู่ด้านล่าง การเคลือบด้วยนิกเกิลบนพื้นผิวที่ไม่ใช่เหล็ก ระยะทางที่มีผลขึ้นอยู่กับปัจจัยการแก้ไขของโลหะพื้นผิว

สำหรับการเคลือบแบบบางบนอลูมิเนียม คาดว่าจะมีระยะการตรวจจับเหล็กประมาณ 30% — ประมาณ 0.24 มม. สำหรับเซ็นเซอร์นี้
