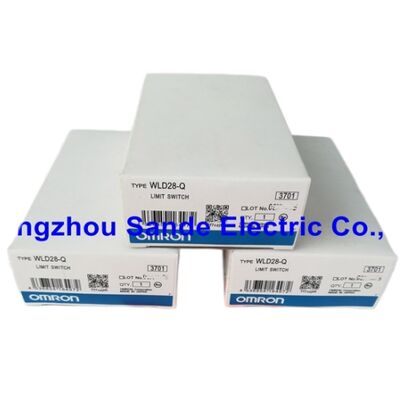

ใหม่ Omron WLD28-Q WLD28Q ปรับขั้นต่ํา ส่งฟรี ส่งเร็ว

Omron WLD28-Q | สวิตช์ลิมิตอเนกประสงค์ — ตัวกระตุ้นสปริงขดลวด (เส้นผ่านศูนย์กลาง 6.5 มม. × ยาว 140 มม.), Snap Action, SPST-NO + SPST-NC, 10A/500VAC, คืนรูปอัตโนมัติ, IP67

ภาพรวม

สวิตช์ลิมิตอเนกประสงค์ Omron WLD28-Q เป็นสวิตช์ลิมิตอเนกประสงค์แบบตัวกระตุ้นสปริงขดลวดในซีรีส์ WL — ตัวสวิตช์ WL28 ติดตั้งสปริงขดลวดสแตนเลสที่มีเส้นผ่านศูนย์กลางลวด 6.5 มม. และความยาวรวม 140 มม. ให้ตัวกระตุ้นที่สามารถเข้าถึงได้รอบทิศทาง ซึ่งจะงอเมื่อสัมผัสจากทิศทางด้านข้างใดๆ และจะคืนรูปกลับสู่ตำแหน่งปกติโดยอัตโนมัติเมื่อแรงกดถูกยกเลิกกลไก Snap Action ภายในตัวสวิตช์ให้การเปลี่ยนสถานะหน้าสัมผัสที่สะอาดและลดการกระเด้ง โดยไม่ขึ้นกับความเร็วในการเข้าถึงของส่วนที่กระตุ้น — ตั้งแต่โต๊ะเครื่องจักรที่เคลื่อนที่ช้าไปจนถึงตัวดันสายพานที่ทำงานด้วยความเร็วสูงซีรีส์ WL เป็นสายผลิตภัณฑ์หลักของ Omron สำหรับการตรวจจับตำแหน่งเครื่องจักรทั่วไปผ่านการสัมผัสทางกายภาพ

แม้ว่าเซ็นเซอร์แบบเหนี่ยวนำและแบบโฟโตอิเล็กทริกจะเข้ามาแทนที่สวิตช์ลิมิตในการออกแบบใหม่สำหรับการตรวจจับการมีอยู่/ไม่มีอยู่แบบมาตรฐานแล้ว แต่ซีรีส์ WL ยังคงมีการใช้งานอย่างต่อเนื่องในบริบทที่การสัมผัสทางกายภาพเป็นวิธีการตรวจจับที่ถูกต้อง: การตรวจจับชิ้นส่วนที่ยืดหยุ่นหรืออ่อนนุ่ม ซึ่งสวิตช์ต้องงอตามเป้าหมายทางกายภาพ แทนที่จะตรวจจับโลหะที่ช่องว่าง, ส่วนที่กระตุ้นซึ่งทิศทางการเข้าถึงไม่แน่นอนหรือรอบทิศทาง, และการติดตั้งที่ระยะการเคลื่อนที่ที่ยืดหยุ่นของสปริงขดลวดช่วยให้สามารถตรวจจับเป้าหมายที่อาจทำให้ลูกสูบหรือลูกกลิ้งแบบแข็งเสียหายได้

ตัวกระตุ้นสปริงขดลวดเป็นคุณสมบัติเฉพาะที่กำหนดรุ่นนี้ภายในตระกูลผลิตภัณฑ์ WLD28

สปริงขดลวดสแตนเลสให้ความทนทานต่อการกัดกร่อนในสภาพแวดล้อมที่มีน้ำหล่อเย็นและน้ำมัน และความยาวสปริง 140 มม. ให้ระยะการทำงานที่กว้าง — สปริงจะงอและกระตุ้นสวิตช์ภายในในช่วงระยะการเคลื่อนที่ที่ยาวกว่าลูกสูบหรือลูกกลิ้งมาก

ระยะการทำงานที่ยาวนานนี้มีประโยชน์สำหรับการตรวจจับเป้าหมายที่เคลื่อนที่ผ่านไปโดยที่การเข้าถึงไม่ได้รับการควบคุมอย่างแม่นยำ หรือที่ความสามารถในการทำซ้ำตำแหน่งของเครื่องจักรไม่เพียงพอที่จะรับประกันการทำงานที่เชื่อถือได้ของลูกสูบที่มีระยะการทำงานสั้น

ข้อมูลจำเพาะหลัก

พารามิเตอร์

ค่า

คุณสมบัติรอบทิศทางนี้ช่วยขจัดข้อกำหนดในการจัดแนวที่ทำให้ประเภทตัวกระตุ้นอื่นๆ ต้องพึ่งพาเรขาคณิตการเข้าถึงเป้าหมายที่แม่นยำ

สปริงขดลวดสแตนเลสที่มีเส้นผ่านศูนย์กลางลวด 6.5 มม. ให้ความแข็งแรงของวัสดุและความทนทานต่อการกัดกร่อนสำหรับสภาพแวดล้อมอุตสาหกรรม

ความยาวสปริงรวม 140 มม. สร้างระยะการทำงานประมาณ 100 มม.+ ของระยะการเคลื่อนที่ที่ใช้งานได้ — เป้าหมายที่เคลื่อนที่ผ่านไปตามระยะนี้จะทำให้สปริงงอและกระตุ้นสวิตช์ ทำให้มีหน้าต่างการตรวจจับที่กว้างตามความยาวของสปริง ซึ่งตัวกระตุ้นแบบลูกสูบไม่สามารถให้ได้

สำหรับการใช้งาน เช่น การตรวจจับการดีดชิ้นส่วนบนเครื่องอัด, การตรวจจับการติดขัดของสายพานลำเลียงที่ผลิตภัณฑ์สามารถดันจากทิศทางใดก็ได้, การตรวจจับเว็บหรือแถบขาดบนอุปกรณ์กระบวนการต่อเนื่อง, และการตรวจจับการมีอยู่ของส่วนประกอบที่ยืดหยุ่นซึ่งไม่สามารถดันตัวกระตุ้นแบบแข็งได้ การตอบสนองที่ยืดหยุ่นและรอบทิศทางของสปริงขดลวดคือคุณสมบัติที่ช่วยให้สามารถทำงานได้

กลไก Snap Action — การสวิตช์ที่เชื่อถือได้โดยไม่ขึ้นกับความเร็วในการเข้าถึง

กลไก Snap Action จะเก็บพลังงานในสปริงจนถึงจุดทริกเกอร์ที่กำหนด จากนั้นจะปล่อยออกมาอย่างรวดเร็ว — เปลี่ยนสถานะหน้าสัมผัสด้วยความเร็วสูง โดยไม่ขึ้นกับว่าแรงกระตุ้นถูกนำไปใช้ช้าหรือเร็วเพียงใด

การไม่ขึ้นกับความเร็วนี้มีความสำคัญด้วยเหตุผลเชิงปฏิบัติสองประการ

ประการแรก ส่วนที่กระตุ้นที่เคลื่อนที่ช้า — โต๊ะไฮดรอลิกที่เคลื่อนที่ด้วยความเร็ว 1 มม./นาที, อุปกรณ์จับยึดตำแหน่งด้วยมือ — ใช้แรงกับสวิตช์อย่างช้าๆ จนหน้าสัมผัสสปริงธรรมดาจะเคลื่อนที่ผ่านโซนการสวิตช์อย่างค่อยเป็นค่อยไป ทำให้เกิดช่วงเวลาที่หน้าสัมผัสกระเด้งหรือเกิดประกายไฟที่พื้นผิวหน้าสัมผัสเป็นเวลานาน Snap Action จะขจัดปัญหานี้โดยทำให้หน้าสัมผัสเคลื่อนที่จากเปิดเป็นปิด (หรือปิดเป็นเปิด) ในหน่วยไมโครวินาที โดยไม่ขึ้นกับความเร็วของส่วนที่กระตุ้น

ประการที่สอง Snap Action ให้แรงสัมผัสและแรงกดหน้าสัมผัสที่สม่ำเสมอในช่วงความเร็วและอุณหภูมิการทำงานเต็มรูปแบบ

ความแม่นยำของจุดสวิตช์ — การหน่วงทางกลระหว่างตำแหน่งเปิดสวิตช์และปิดสวิตช์ — มีความแน่นและคาดการณ์ได้ ซึ่งเป็นเหตุผลว่าทำไม Omron จึงระบุขนาดระยะก่อนการทำงาน (โดยทั่วไปคือ 1.7 มม. สำหรับรุ่นลูกสูบแบบลูกกลิ้ง WLD28) ด้วยความแม่นยำ

SPST-NO + SPST-NC — 2-วงจรแบบตัดสองทาง

การกำหนดค่าหน้าสัมผัสให้วงจรปกติเปิดหนึ่งวงจรและวงจรปกติปิดหนึ่งวงจรจากตัวสวิตช์เดียว โดยแต่ละวงจรจะทำงานแบบตัดสองทาง — หน้าสัมผัสจะตัดวงจรที่สองจุดพร้อมกัน

หน้าสัมผัสแบบตัดสองทางให้ระยะการดับประกายไฟเป็นสองเท่าเมื่อเทียบกับหน้าสัมผัสแบบตัดทางเดียวที่ระยะการเคลื่อนที่หน้าสัมผัสเท่ากัน ซึ่งเป็นเหตุผลว่าทำไมซีรีส์ WL จึงได้รับพิกัดหน้าสัมผัส 10A/500VAC/600VAC ในตัวสวิตช์ขนาดกะทัดรัด

ในวงจรควบคุมเครื่องจักร การมีหน้าสัมผัสทั้ง NO และ NC จากตัวสวิตช์เดียวเป็นการกำหนดค่ามาตรฐานสำหรับการล็อคตำแหน่ง: หน้าสัมผัส NO จะยืนยันตำแหน่งที่ถูกกระตุ้นไปยัง PLC (ปิดเมื่อสปริงถูกงอ) ในขณะที่หน้าสัมผัส NC จะเปิดในเวลาเดียวกัน — ให้การทำงานแบบเปลี่ยนสถานะที่สามารถจ่ายไฟให้กับวงจรหนึ่งและตัดไฟออกจากอีกวงจรหนึ่งพร้อมกันด้วยการกระตุ้นสวิตช์เพียงครั้งเดียว

คำถามที่พบบ่อย

Q1: สปริงถูกอธิบายว่า "คืนรูปอัตโนมัติ" — หมายความว่าอย่างไรในการทำงาน?

คืนรูปอัตโนมัติหมายความว่าตัวกระตุ้นจะกลับสู่ตำแหน่งปกติ (อิสระ) ด้วยแรงสปริงเมื่อส่วนที่กระตุ้นถอยออกไป และหน้าสัมผัสจะกลับสู่สถานะเดิมพร้อมกัน (NO เปิด, NC ปิด)

ไม่มีการล็อคหรือการทำงานแบบค้าง — สวิตช์จะไม่คงสถานะที่ถูกกระตุ้นหลังจากแรงกระตุ้นถูกยกเลิก

นี่คือการกำหนดค่ามาตรฐานสำหรับการตรวจจับตำแหน่ง: สวิตช์จะถูกกระตุ้นเฉพาะเมื่อเป้าหมายกำลังกดสปริง และหน้าสัมผัสจะกลับสู่สถานะพักทันทีที่เป้าหมายถอยออกไป

Q2: ความแตกต่างระหว่างหน้าสัมผัส 2-วงจรแบบตัดสองทางกับ SPDT แบบตัดทางเดียวมาตรฐานคืออะไร?

SPDT (single pole double throw) มาตรฐานจะสลับขั้วร่วมหนึ่งขั้วระหว่างหน้าสัมผัสสองหน้า — หนึ่งขั้ว, สองตำแหน่ง

การกำหนดค่าหน้าสัมผัส 2-วงจรแบบตัดสองทางของ WLD28-Q ให้วงจรแยกอิสระสองวงจร: วงจร SPST-NO (single pole single throw, normally open) หนึ่งวงจร และวงจร SPST-NC (single pole single throw, normally closed) หนึ่งวงจร โดยแต่ละวงจรมีการทำงานแบบตัดสองทาง

ทั้งสองวงจรจะสวิตช์พร้อมกัน แต่แยกจากกันทางไฟฟ้า ซึ่งช่วยให้วงจร NO และ NC สามารถสวิตช์แรงดันไฟฟ้าหรือวงจรที่แตกต่างกันได้อย่างอิสระ ซึ่งแตกต่างจาก SPDT ที่การสลับทั้งสองจะใช้ขั้วร่วมเดียวกัน

Q3: ที่ 10A/500VAC สวิตช์ WLD28-Q สามารถสวิตช์วงจรมอเตอร์ได้โดยตรงหรือไม่?

พิกัดกระแสไฟฟ้าแบบโอห์มมิก 10A ใช้กับโหลดแบบไม่เหนี่ยวนำ (โอห์มมิก) ที่ 250VAC สำหรับโหลดมอเตอร์ กระแสไฟกระชากเมื่อสตาร์ทมอเตอร์ (โดยทั่วไปคือ 6 เท่าของกระแสโหลดเต็ม) ต้องอยู่ในพิกัดกระแสไฟกระชากของสวิตช์ และอายุการใช้งานหน้าสัมผัสที่กระแสโหลดมอเตอร์จะต่ำกว่าอายุการใช้งานทางไฟฟ้าแบบโอห์มมิกที่ระบุไว้ที่ 750,000 รอบการทำงาน

สำหรับการสวิตช์มอเตอร์ขนาดเล็ก (เศษส่วนแรงม้า) สามารถสวิตช์โดยตรงได้โดยมีการลดพิกัดที่เหมาะสม

สำหรับมอเตอร์ขนาดใหญ่ คอนแทคเตอร์ตัวกลางจะป้องกันหน้าสัมผัสสวิตช์ลิมิตและเป็นแนวทางปฏิบัติมาตรฐาน

Q4: สปริงสแตนเลสยาว 140 มม. — ยึดติดกับตัวสวิตช์อย่างไร?

สปริงขดลวดจะติดกับตัวสวิตช์ WLD28 ที่ส่วนหัว ซึ่งฐานสปริงจะเชื่อมต่อกับกลไกการกระตุ้นของสวิตช์ การงอของสปริงในทิศทางด้านข้างใดๆ จะส่งแรงไปยังกลไก Snap Action ภายใน

สำหรับการติดตั้ง ตัวสวิตช์จะยึดติดกับเครื่องจักรด้วยสกรู M4 ผ่านรูยึดของโครงสวิตช์ โดยจัดวางสปริงในทิศทางที่คาดว่าจะมีการเข้าถึงเป้าหมาย โครงสร้างสแตนเลสทนทานต่อน้ำหล่อเย็น น้ำมัน และสารทำความสะอาดทั่วไปในสภาพแวดล้อมเครื่องมือกล

Q5: ความแตกต่างระหว่างอายุการใช้งานทั่วไปและอายุการใช้งานทางไฟฟ้าที่ระบุคืออะไร?

อายุการใช้งานเชิงกล (15,000,000 รอบการทำงาน) คือจำนวนครั้งที่กลไกสวิตช์ทนทานได้โดยไม่มีโหลด — การงอสปริง, Snap Action, และการคืนรูป — ในสภาวะมาตรฐาน อายุการใช้งานทางไฟฟ้า (750,000 รอบการทำงาน) คือจำนวนครั้งที่ทำงานที่โหลดที่ระบุ (10A/250VAC แบบโอห์มมิก) หลังจากนั้นความต้านทานหน้าสัมผัสอาจเพิ่มขึ้นเกินกว่าข้อกำหนดเนื่องจากการสึกกร่อนจากประกายไฟที่พื้นผิวหน้าสัมผัส

ในการใช้งานที่สวิตช์โหลด PLC ขนาดเล็ก (5–20mA) อายุการใช้งานทางไฟฟ้าที่แท้จริงจะยาวนานกว่าที่ระบุไว้ที่ 750,000 รอบการทำงาน — การสึกกร่อนของหน้าสัมผัสที่กระแสอินพุต PLC ระดับไมโครแอมแปร์นั้นน้อยมาก สำหรับการสวิตช์โหลดหนักใกล้เคียงกับพิกัดกระแส อายุการใช้งานทางไฟฟ้า 750,000 รอบการทำงานคือข้อกำหนดที่จำกัด
