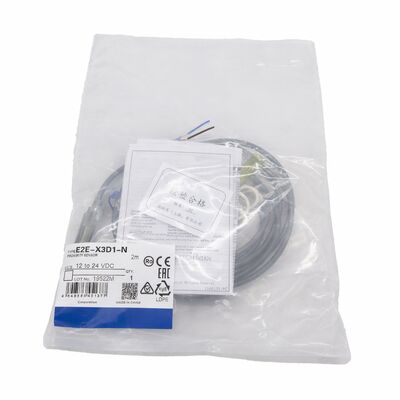

เซ็นเซอร์พรอกซิมิตี้สวิตช์ Omron E2E-X3D1-N
M12, 3 มม., แบบมีชีลด์, DC 2 สาย ปกติเปิด
ยี่ห้อ: Omron | ซีรีส์: E2E | หมายเลขชิ้นส่วน: E2E-X3D1-N / E2EX3D1N
สถานะ: ใหม่ในบรรจุภัณฑ์เดิม | จัดส่งฟรี | มีในสต็อก
ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วในการใช้งานในอุตสาหกรรม
เซ็นเซอร์พรอกซิมิตี้แบบเหนี่ยวนำแบบมีชีลด์ Omron E2E-X3D1-N ได้รับการยอมรับว่าเป็นมาตรฐานความน่าเชื่อถือในเครื่องจักรกล, สายพานลำเลียง, เซลล์หุ่นยนต์ และอุปกรณ์จับยึดสำหรับการประกอบ เซ็นเซอร์ทรงกระบอกเกลียว M12 นี้มีระยะการตรวจจับ 3 มม., เอาต์พุต DC 2 สาย ปกติเปิด และการป้องกันสภาพแวดล้อมระดับ IP67 สำหรับการตรวจจับเป้าหมายที่เป็นโลหะเหล็กโดยไม่ต้องสัมผัสทางกายภาพ
ข้อมูลจำเพาะหลัก
| ข้อมูลจำเพาะ |
ค่า |
| ตัวเรือน |
ทรงกระบอก M12, ลำกล้องมีเกลียว |
| ระยะการตรวจจับ |
3 มม. (ตามพิกัด) |
| วิธีการตรวจจับ |
แบบเหนี่ยวนำ (โลหะเหล็ก) |
| การป้องกัน |
มีชีลด์ — สามารถติดตั้งแบบฝังได้ |
| ประเภทเอาต์พุต |
DC 2 สาย, ป้องกันขั้ว |
| โหมดการทำงาน |
NO (ปกติเปิด) |
| แรงดันไฟฟ้าจ่าย |
10 ถึง 30V DC |
| ช่วงกระแสโหลด |
3 ถึง 100 mA |
| ความถี่ตอบสนอง |
สูงสุด 1,000 Hz |
| อุณหภูมิการทำงาน |
−25°C ถึง +70°C |
| ระดับการป้องกัน |
IP67 / ทนน้ำมัน |
| วัสดุตัวเรือน |
ทองเหลืองชุบนิกเกิล |
| การรับรอง |
CE, NEMA 1/4/6/12/13 |
แหล่งที่มา: เอกสารข้อมูลซีรีส์ Omron E2E, แคตตาล็อกเลขที่ D126-E1
ความสามารถในการติดตั้งแบบฝัง
การออกแบบแบบมีชีลด์จะส่งสนามแม่เหล็กไปข้างหน้าผ่านหน้าเซ็นเซอร์ ทำให้สามารถติดตั้งแบบฝังในโครงโลหะและโครงเครื่องจักรได้โดยไม่มีการรบกวน สิ่งนี้ช่วยขจัดความจำเป็นในการใช้แหวนรองพลาสติกหรือข้อกำหนดระยะห่างขั้นต่ำ ทำให้มีความยืดหยุ่นในการออกแบบสูงสุดในการติดตั้งขนาดกะทัดรัด
ความเรียบง่ายของ DC 2 สาย
สถาปัตยกรรมเอาต์พุต DC 2 สายช่วยให้การติดตั้งง่ายขึ้นโดยต้องการเพียงสองตัวนำ ทำให้เหมาะอย่างยิ่งสำหรับการเปลี่ยนสวิตช์เชิงกลและลดความซับซ้อนของการเดินสาย การออกแบบนี้ให้ความเข้ากันได้โดยตรงกับอินพุตการ์ด PLC ส่วนใหญ่ ในขณะที่ยังคงการทำงานที่เชื่อถือได้
ประสิทธิภาพความเร็วสูง
ด้วยความถี่ตอบสนองสูงสุด 1,000 Hz เซ็นเซอร์นี้สามารถรองรับการใช้งานความเร็วสูง รวมถึงการนับฟันเฟือง การจัดตำแหน่ง และการตรวจจับเป้าหมายแบบหมุน ด้วยระยะห่างด้านประสิทธิภาพที่เพียงพอสำหรับการใช้งานในอุตสาหกรรมมาตรฐาน
การป้องกันสภาพแวดล้อมที่แข็งแกร่ง
การรับรอง IP67 รับประกันการป้องกันการบุกรุกของฝุ่นและการจมน้ำชั่วคราวได้อย่างสมบูรณ์ หน้าเซ็นเซอร์ที่ทนต่อน้ำมันและปลอกสาย PVC ให้การป้องกันเพิ่มเติมจากน้ำมันตัด, สารหล่อเย็น และสภาพแวดล้อมการล้างแรงดันสูงที่พบได้ทั่วไปในการใช้งานเครื่องจักรกล
ไฟแสดงสถานะ LED คู่
- ไฟแสดงสถานะการตั้งค่าสีเขียว: ยืนยันการจ่ายไฟและการตรวจจับเป้าหมายภายในระยะการตรวจจับระหว่างการติดตั้ง
- ไฟแสดงสถานะการทำงานสีแดง: แสดงสถานะเอาต์พุตแบบเรียลไทม์สำหรับการติดตั้งและแก้ไขปัญหา
การใช้งานทั่วไป
- เครื่องจักรกลและศูนย์ CNC — การตรวจจับการมีอยู่ของชิ้นส่วนและการยืนยันตำแหน่ง
- เครื่องมือปลายแขนหุ่นยนต์ — การตรวจจับชิ้นส่วนที่จับและยืนยันชิ้นงาน
- ระบบสายพานลำเลียง — การตรวจจับพาเลทและการยืนยันตำแหน่ง
- สายการปั๊มและกด — การป้องกันแม่พิมพ์และการยืนยันการป้อนวัสดุ
- การประกอบยานยนต์ — การยืนยันการมีอยู่ของส่วนประกอบ
- สายการผลิตอาหารและเครื่องดื่ม — การตรวจจับบรรจุภัณฑ์โลหะ
รุ่นที่แตกต่างกัน
| รุ่น |
การเชื่อมต่อ |
หมายเหตุ |
| E2E-X3D1-N 2M |
สาย PVC แบบมีสายสำเร็จรูป 2 ม. |
รุ่นที่สต็อกมากที่สุด |
| E2E-X3D1-N 5M |
สาย PVC แบบมีสายสำเร็จรูป 5 ม. |
การเดินสายที่ยาวขึ้นโดยไม่ต้องต่อขยาย |
| E2E-X3D1-M1G |
ขั้วต่อ M12 |
การติดตั้งแบบถอดด่วน |
| E2E-X3D2-N 2M |
สาย PVC แบบมีสายสำเร็จรูป 2 ม. |
รุ่นเอาต์พุต NC |
คำถามที่พบบ่อย
E2E-X3D1-N ตรวจจับโลหะที่ไม่ใช่เหล็ก เช่น อะลูมิเนียม หรือสแตนเลสได้หรือไม่?
แม้ว่าจะปรับให้เหมาะสมสำหรับโลหะเหล็ก แต่เซ็นเซอร์นี้จะตรวจจับโลหะที่ไม่ใช่เหล็กได้ด้วยระยะการตรวจจับที่ลดลง (โดยทั่วไป 40-50% ของระยะที่กำหนดสำหรับอะลูมิเนียม) โปรดยืนยันความน่าเชื่อถือในการตรวจจับด้วยวัสดุเป้าหมายจริงระหว่างการติดตั้ง
สามารถติดตั้งเซ็นเซอร์หลายตัวใกล้กันได้หรือไม่?
ได้ โดยมีระยะห่างขั้นต่ำ 30 มม. เมื่อวางเคียงข้างกัน หรือ 20 มม. เมื่อวางหันหน้าเข้าหากัน เพื่อป้องกันการรบกวนซึ่งกันและกัน สำหรับการติดตั้งที่ใกล้กว่านี้ โปรดพิจารณารุ่นความถี่ทางเลือก
ความแตกต่างระหว่างเอาต์พุต NO และ NC คืออะไร?
เอาต์พุตปกติเปิด (NO) จะปิดเมื่อตรวจจับเป้าหมาย (E2E-X3D1-N) เอาต์พุตปกติปิด (NC) จะเปิดเมื่อตรวจจับเป้าหมาย (E2E-X3D2-N) การใช้งานส่วนใหญ่ใช้ NO สำหรับตรรกะการตรวจจับการมีอยู่
ข้อกำหนดโหลดขั้นต่ำ 3mA คืออะไร?
เซ็นเซอร์ DC 2 สายต้องการกระแสโหลดขั้นต่ำ 3mA เพื่อการทำงานที่เหมาะสม อินพุต PLC ในอุตสาหกรรมส่วนใหญ่จะดึงกระแส 5-15mA ซึ่งสูงกว่าเกณฑ์นี้มาก
E2E-X3D1-N กำลังจะถูกแทนที่ด้วยรุ่นใหม่กว่าหรือไม่?
แม้ว่า Omron จะนำเสนอซีรีส์ E2E NEXT ที่มีคุณสมบัติขั้นสูง แต่ E2E-X3D1-N ยังคงมีจำหน่ายและเป็นรุ่นทดแทนโดยตรงสำหรับการติดตั้งที่มีอยู่ซึ่งต้องการรูปแบบ การติดตั้ง และฟังก์ชันที่เหมือนกัน
การบรรจุและการจัดส่ง
จัดส่งใหม่ในบรรจุภัณฑ์ Omron เดิม ปิดผนึกจากโรงงาน จัดส่งฟรีพร้อมการจัดส่งที่รวดเร็วสำหรับสินค้าที่มีในสต็อก คำสั่งซื้อระหว่างประเทศจัดส่งผ่าน DHL, FedEx หรือ UPS พร้อมการติดตามเต็มรูปแบบ
