| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | EMB-PAPST |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 4114N/12HR |

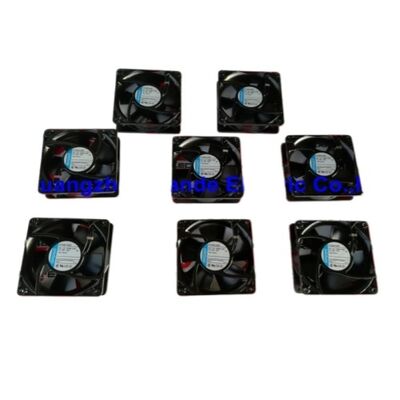

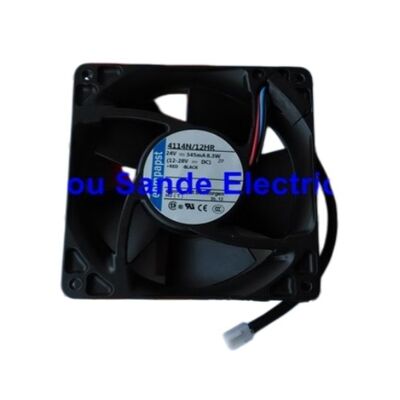

4114N-12HR คือพัดลมระบายความร้อนตามแนวแกน 24V DC จาก ebm-papst ซึ่งเป็นหนึ่งในผู้ผลิตพัดลมและมอเตอร์อุตสาหกรรมชั้นนำของโลก โดยมีสำนักงานใหญ่ในเยอรมนีและมีชื่อเสียงในด้านผลิตภัณฑ์ทำความเย็นที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ 4114N/12HR มาจากซีรีส์ 4114N ของ ebm-papst ซึ่งเป็นกลุ่มพัดลม DC ขนาด 120 มม. สำหรับอุปกรณ์ที่ใช้ไฟ 24V อุตสาหกรรม
การไหลเวียนของอากาศ 126.3 CFM ที่ 4000 RPM ทำให้ 4114N-12HR เป็นพัดลมประสิทธิภาพสูงขนาด 120 มม. — ให้การไหลเวียนของอากาศมากกว่าพัดลมขนาด 120 มม. ทั่วไปที่มีแรงดันไฟฟ้าใกล้เคียงกันอย่างมาก ประสิทธิภาพนี้สอดคล้องกับการใช้งานหลักในฐานะพัดลมระบายความร้อนสำหรับอินเวอร์เตอร์อุตสาหกรรม ซึ่งการกระจายพลังงาน IGBT สูงต้องการการไหลเวียนของอากาศสูงสุดภายในรูปแบบการติดตั้งแผงมาตรฐานขนาด 120 มม.
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาด | 120×120×38มม |
| แรงดันไฟฟ้า | 24V DC |
| ปัจจุบัน | 345mA |
| พลัง | 8.3W |
| ความเร็ว | 4000 รอบต่อนาที |
| การไหลของอากาศ | 126.3 ลูกบาศก์ฟุตต่อนาที |
| สายไฟ | 3 |
| ผู้ผลิต | ebm-papst |
ebm-papst ได้รับการยอมรับในระดับสากลในด้านความเป็นเลิศด้านวิศวกรรมพัดลม — พัดลมอุตสาหกรรมได้รับการออกแบบเป็นพิเศษสำหรับการใช้งานที่ต้องการความน่าเชื่อถือและประสิทธิภาพที่สม่ำเสมอ:
เทคโนโลยีมอเตอร์ EC (สับเปลี่ยนทางอิเล็กทรอนิกส์):ebm-papst ผู้บุกเบิกเทคโนโลยีพัดลม EC - มอเตอร์ DC แบบไร้แปรงถ่านพร้อมระบบสับเปลี่ยนทางอิเล็กทรอนิกส์ที่มีประสิทธิภาพ 4114N-12HR ใช้การออกแบบมอเตอร์ DC แบบไร้แปรงถ่านเพื่ออายุการใช้งานที่ยาวนานและประสิทธิภาพสูงเมื่อเปรียบเทียบกับมอเตอร์ AC แบบขั้วแรเงาในการใช้งานเดียวกัน
ประสิทธิภาพการไหลเวียนของอากาศสูง:4114N/12HR ให้ 126.3 CFM จาก 8.3W — อัตราส่วนการไหลของอากาศต่อกำลังที่สะท้อนถึงการออกแบบใบพัดตามหลักอากาศพลศาสตร์ของ ebm-papst และมอเตอร์ที่มีประสิทธิภาพ พัดลม DC อุตสาหกรรมมาตรฐานที่มีขนาดใกล้เคียงกัน โดยทั่วไปจะให้กำลัง 80–100 CFM; เอาต์พุต 126 CFM ของ 4114N/12HR ระบุว่าเป็นหน่วยประสิทธิภาพสูง
ไดรฟ์ความถี่ตัวแปรอุตสาหกรรม:พัดลมระบายความร้อนแบบเปลี่ยนหรือโดยตรงสำหรับกล่อง VFD/อินเวอร์เตอร์ที่ใช้การทำความเย็นด้วยพลังงาน 24V พร้อมการตรวจสอบความเร็วพัดลม — ข้อกำหนดทั่วไปใน Siemens MICROMASTER, ABB ACS, Danfoss และแพลตฟอร์มไดรฟ์ที่คล้ายกันที่ใช้พัดลมระบายความร้อน 24V DC
การระบายความร้อนของเซอร์โวแอมพลิฟายเออร์:พัดลมระบายความร้อนที่ใช้พลังงาน 24V สำหรับตู้เซอร์โวไดรฟ์ — การไหลเวียนของอากาศ 126 CFM ขจัดความร้อนออกจากขั้นพลังงาน IGBT ในกล่องเครื่องขยายเสียงเซอร์โวระดับกลาง
อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม:การระบายความร้อนสำหรับตัวควบคุมอัตโนมัติ แหล่งจ่ายไฟ และคอมพิวเตอร์อุตสาหกรรมที่ต้องใช้พัดลม DC 24V ขนาด 120 มม. พร้อมการตรวจสอบความเร็ว
คำถามที่ 1: ส่วนต่อท้าย HR ระบุอะไรใน ebm-papst 4114N-12HR
ในระบบการตั้งชื่อของ ebm-papst ส่วนต่อท้าย HR จะระบุเวอร์ชันเฉพาะที่มีการป้องกันการล็อคโรเตอร์ในตัวและเอาต์พุตความเร็ว (การป้อนกลับของมาตรวัดรอบเครื่องยนต์) รุ่นมาตรฐานที่ไม่มี HR เป็นแบบ 2 สาย (จ่ายไฟเท่านั้น) เวอร์ชัน HR มีสายไฟ 3 เส้น รวมถึงเอาต์พุตการตรวจสอบความเร็ว การกำหนด HR จำเป็นสำหรับการใช้งานไดรฟ์และอินเวอร์เตอร์ที่ต้องการการตรวจจับความล้มเหลวของพัดลมผ่านอินพุตสัญญาณความเร็ว
คำถามที่ 2: รูปแบบสัญญาณเอาท์พุตความเร็วพัดลม 4114N-12HR คืออะไร?
โดยทั่วไปแล้วเอาต์พุตสัญญาณความเร็วจากสายที่สามจะเป็นเอาต์พุตพัลส์แบบ open-collector ซึ่งสร้างพัลส์สองตัวต่อการปฏิวัติในการกำหนดค่า ebm-papst จำนวนมาก อินเวอร์เตอร์หรือตัวควบคุมจะตรวจสอบความถี่พัลส์เพื่อคำนวณ RPM ของพัดลมตามจริง ข้อมูลจำเพาะเอาต์พุตที่แน่นอน (พัลส์ต่อรอบ แรงดันสัญญาณ ความสามารถกระแสไฟฟ้า) ได้รับการยืนยันจากเอกสารข้อมูล ebm-papst 4114N/12HR
คำถามที่ 3: 4114N-12HR เข้ากันได้กับแหล่งจ่ายไฟ 12V เพื่อลดความเร็วการทำงานหรือไม่
4114N-12HR ได้รับการจัดอันดับสำหรับ 24V DC การทำงานที่ 12V จะลดความเร็วของมอเตอร์ลงเหลือประมาณครึ่งหนึ่งของ RPM ที่กำหนด (เนื่องจากความสัมพันธ์ตามสัดส่วนระหว่างแรงดันไฟฟ้ากระแสตรงและความเร็วของมอเตอร์แบบไร้แปรงถ่านในการทำงานแบบวงรอบเปิด) — การไหลเวียนของอากาศจะลดลงอย่างมากและพัดลมอาจไม่สร้างแรงบิดเพียงพอที่จะสตาร์ทได้อย่างน่าเชื่อถือที่อุณหภูมิเย็น ต้องศึกษาข้อกำหนดเฉพาะของ ebm-papst สำหรับแรงดันไฟฟ้าในการทำงานขั้นต่ำ ก่อนที่จะใช้พัดลมนอกแหล่งจ่ายไฟพิกัด 24V
คำถามที่ 4: ฉันจะยืนยันได้อย่างไรว่า 4114N-12HR คือผลิตภัณฑ์ทดแทนที่ถูกต้องสำหรับพัดลมระบายความร้อนอินเวอร์เตอร์ของฉัน
เปรียบเทียบข้อมูลจำเพาะฉลากของพัดลมที่เสียกับ 4114N-12HR: แรงดันไฟฟ้า (24V DC) ขนาด (120×120×38 มม.) และจำนวนตัวเชื่อมต่อ/สายไฟ (3 สาย) หากพัดลมเดิมเป็นยี่ห้ออื่นแต่ใช้พารามิเตอร์เหล่านี้ร่วมกัน 4114N-12HR อาจทำหน้าที่เป็นอุปกรณ์ทดแทนได้ สำหรับไดรฟ์ที่มีการตรวจสอบความผิดปกติของพัดลม ให้ยืนยันว่าขั้วสัญญาณความเร็วสายที่สามและจำนวนพัลส์ตรงกับข้อกำหนดอินพุตความผิดปกติของพัดลมของไดรฟ์
