| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | PTF-14A |

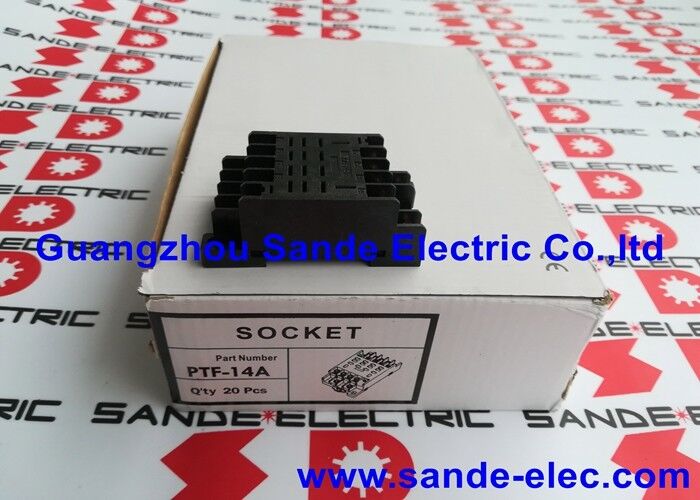

PTF-14A เป็นซ็อตรีเล่ย์รถไฟ DIN 14 ปินของ Omron สําหรับซีรีย์รีเล่ย์ 4 ต้น LY4มันจัดการกับอินเตอร์เฟซทางกลและไฟฟ้าระหว่างเรลเล่และแพนเนล, การเชื่อมต่อสายไฟฟ้าสนามกับปลายสกรูของโซเคท และรีเล่สามารถเปลี่ยนได้โดยไม่ต้องรบกวนการเชื่อมต่อสายไฟ
โซค็อตติดตั้งบนรถไฟ DIN 35 มิลลิเมตรมาตรฐานและยังสามารถติดตั้งแผ่นได้โดยตรงนี้ทําให้มันเข้ากันได้กับทั้ง DIN รถไฟฟ้าที่ใช้ฐานแพเนลสร้างที่ทันสมัยและการออกแบบแพเนลเก่ากว่าที่ส่วนประกอบถูก skrued โดยตรงกับ backplate.
การออกแบบปลายมือป้องกันนิ้วปิดพื้นที่ปลายสกรูเพื่อลดความเสี่ยงของการสัมผัสโดยบังเอิญกับปลายไฟที่ใช้งานระหว่างการติดตั้ง, ตรวจสอบ, หรือเปลี่ยนรีการใส่และล็อคเรลเล่ยในร่างกายโซเค็ต; คลิมพ์การยึดหรือซ็อตจับถือมันต่อต้านการสั่น
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | PTF-14A |
| จํานวน Pin | 14 |
| โปแลนด์ | 4 |
| รีเล่ที่เข้ากันได้ | Omron LY4 (4-โพล, 14-ปิน) |
| การติดตั้ง | 35mm DIN rail / แผ่น |
| ประเภทของเทอร์มินัล | เครื่องปลายสกรู |
| ป้องกันนิ้วมือ | ใช่ |
| สาเหตุ | ญี่ปุ่น |
PTF-14A ติดกับรถไฟ DIN ขนาด 35 mm × 7.5 mm โดยไม่ต้องใช้เครื่องมือ สําหรับการติดตั้งแผ่น, โซค็อตมีช่องติดตั้งแผ่นวิธีการติดตั้งทั้ง 2 ใช้ตัวโซเคตเดียวกันและให้การเข้าถึงปลายทางเดียวกัน.
ความสามารถในการติดตั้งแบบสองแบบนี้มีความสําคัญในแผ่นที่พื้นที่ DIN rail จํากัดหรือที่ตําแหน่งตัวเรเล่เฉพาะเจาะจงถูกกําหนดโดยการวางแผนแผ่นแทนการมีทางรถไฟ
รีเล่ LY4 ใส่ในซ็อต PTF-14A จากด้านหน้า ปิ้นการจัดอันดับป้องกันการตั้งทิศทางที่ไม่ถูกต้อง อุปกรณ์การยึดตัวเรเล่ป้องกันการสั่นสะเทือนปล่อยคลิปการเก็บรักษา, ดึงรีเล่ตรงออก, และใส่เครื่องสํารอง
ขั้นตอนการเปลี่ยนนี้โดยไม่ต้องมีปัญหาเกี่ยวกับสายไฟ เป็นข้อดีหลักในการบํารุงรักษาของโซค็อตและเรลเล่อาร์คิทคอเรตช์เหนือเรลเล่ที่มีสายไฟตรงในแผ่นเครื่อง
Q1: ประเภทรีเล่ยไหนที่เข้ากันได้กับ PTF-14A?
PTF-14A ได้ถูกออกแบบมาสําหรับเรเล่ 4 ต้นของ Omron LY4 (14-pin) ซีรี่ย์ LY4 มีให้เลือกในความกระชับกระแสของโค้ลต่างๆ (12VDC, 24VDC, 48VDC, 100~110VDC, 110/120VAC, 220/240VAC)โซค็อตยอมรับตัวแปร LY4 ใด ๆ ไม่ว่าจะเป็นความดันของโค้ล.
Q2: PTF-14A สามารถใช้กับเรเล่ Omron LY2 ได้หรือไม่?
ไม่. LY2 เป็นเรลเล่ 2-ขั้ว 8 ปินที่ต้องการซ็อคเกต 8 ปิน (PYF08A หรือคล้าย ๆ กัน) PTF-14A เป็นซ็อคเกต 14 ปินสําหรับเรลเล่ LY4 4 ต้นสองประเภทของซ็อคเกตต่างกันทางกายภาพและไม่สามารถแลกเปลี่ยน.
Q3: PTF-14A รวมคลิปรถไฟ DIN ไหม?
PTF-14A ได้ถูกออกแบบมาเพื่อการติดตั้งรถไฟ DIN 35 มม โดยตรงด้วยคลิมปิ้นที่ติดตั้งในตัว ไม่จําเป็นต้องมีตัวปรับรถไฟ DIN ที่แยกแยกร่างซ็อคเก็ตมีรูสกรูติดตั้งแผ่นเป็นมาตรฐานวิธีการติดตั้งทั้ง 2 สามารถใช้ได้โดยไม่ต้องใช้อุปกรณ์เสริม
Q4: สายไฟฟิลด์เชื่อมต่อกับ PTF-14A ได้อย่างไร?
สายสนามเชื่อมต่อกับปลายสกรูบนร่าง PTF-14A. สกรูปลายรับขนาดสายมาตรฐานที่ใช้ในการเชื่อมต่อแผ่นควบคุม (โดยทั่วไป 0.5 ~ 2.5 มม 2).หนุนสกรูปลายให้แน่นถึงทอร์คที่ระบุในเอกสาร PTF-14A หนุนเกินและหนุนต่ําทั้งสองสามารถทําให้การเชื่อมต่อไม่น่าเชื่อถือ.
Q5: ความสามารถปัจจุบันของซ็อต PTF-14A คืออะไร?
ราคาสัมผัสและระดับปลายของซ็อต PTF-14A ต้องสามารถจัดการกับกระแสสัมผัสที่ระบุของ LY4 ราคาสัมผัสประมาณ 5A ที่ 250VAC สําหรับ LY4ยืนยันการระบุปริมาณกระแสปลายของซ็อตจากใบข้อมูล Omron PTF-14A ก่อนการใช้ในปริมาณกระแสเรเลยปริมาณสูงสุด.
