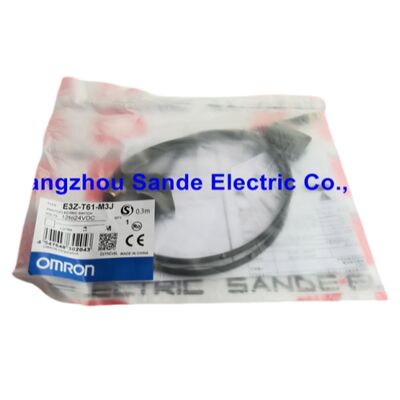

OMRON สวิตช์ไฟฟ้าแสง E3Z-T61-M3J E3ZT61M3J สวิตช์ Omron 12-24VDC

Omron E3Z-T61-M3J | ชุดเซ็นเซอร์โฟโตอิเล็กทริกแบบลำแสงทะลุ — 15 เมตร, อินฟราเรด 870nm, NPN, Light-ON/Dark-ON, 12–24VDC, IP67, M8 4-พิน Pigtail 0.3 เมตร

ภาพรวม

ชุดเซ็นเซอร์โฟโตอิเล็กทริกแบบลำแสงทะลุ Omron E3Z-T61-M3J เป็นชุดเซ็นเซอร์โฟโตอิเล็กทริกแบบลำแสงทะลุจากซีรีส์ E3Z ขนาดกะทัดรัด พร้อมขั้วต่อสาย Pigtail แบบ M8 4 พิน และสายยาว 0.3 เมตร

ส่วนต่อท้าย M3J ระบุรูปแบบการเชื่อมต่อเฉพาะนี้ภายในตระกูลผลิตภัณฑ์ E3Z-T61: ตัวเรือน PBT กว้าง 10.8 มม. รูปทรงสี่เหลี่ยม, LED อินฟราเรด 870nm, ระยะการตรวจจับ 15 เมตร และเอาต์พุตสวิตช์ NPN เหมือนกับรูปแบบ E3Z-T61 ทั้งหมด; M3J ให้การเชื่อมต่อแบบ Pigtail M8 4 พิน แทนที่จะเป็นสายไฟที่ต่อไว้ล่วงหน้า (รูปแบบ 2M) หรือทางเลือก Pigtail M5J แบบ 3 พิน

ซีรีส์ E3Z มียอดขายมากกว่าหนึ่งล้านหน่วยต่อปีทั่วโลก — ปริมาณการผลิตที่สะท้อนถึงตำแหน่งที่มั่นคงในฐานะตัวเลือกพื้นฐานสำหรับการตรวจจับแบบลำแสงทะลุในงานบรรจุภัณฑ์ ระบบสายพานลำเลียง การจัดการวัสดุ และระบบอัตโนมัติเครื่องมือกล

การผสมผสานระยะการตรวจจับ 15 เมตร ตัวเรือนกว้าง 10.8 มม. และเวลาตอบสนอง 1 มิลลิวินาที ในตัวเรือน PBT พร้อมการซีลระดับ IP67 ทำให้ E3Z-T61 มีขอบเขตคุณสมบัติที่ยากจะหาคู่ในราคาที่คุ้มค่า ซึ่งเป็นเหตุผลว่าทำไมเซ็นเซอร์นี้จึงปรากฏซ้ำๆ ทั้งในการออกแบบเครื่องจักรใหม่และการเปลี่ยนทดแทนในการติดตั้งที่มีอยู่

ชุดลำแสงทะลุประกอบด้วยสองยูนิต: ตัวส่งสัญญาณ (รูปแบบ E3Z-T61-L) และตัวรับสัญญาณ (รูปแบบ E3Z-T61-D) ติดตั้งอยู่คนละด้านของโซนตรวจจับ ตัวส่งสัญญาณจะส่งลำแสงอินฟราเรดแบบมอดูเลตอย่างต่อเนื่อง ตัวรับสัญญาณจะตรวจสอบระดับสัญญาณที่ได้รับอย่างต่อเนื่อง

เมื่อวัตถุทึบแสงเข้าสู่เส้นทางลำแสงและขัดขวางลำแสง ระดับสัญญาณที่ได้รับจะลดลงต่ำกว่าเกณฑ์ และเอาต์พุต NPN บนตัวรับสัญญาณจะสวิตช์ ตัวส่งสัญญาณต้องการเพียงการเชื่อมต่อพลังงาน — ไม่มีเอาต์พุตสัญญาณ ไม่มี การเชื่อมต่อ PLC

การประมวลผลสัญญาณและการสวิตช์เอาต์พุตทั้งหมดอยู่ในยูนิตตัวรับสัญญาณ

ข้อมูลจำเพาะหลัก

ลำแสงทะลุ 15 เมตร — ทำไมระยะทางจึงสำคัญ

ในการตรวจจับด้วยโฟโตอิเล็กทริก การกำหนดค่าแบบลำแสงทะลุจะให้ระยะการตรวจจับที่ไกลที่สุดเท่าที่จะเป็นไปได้สำหรับกำลังไฟ LED และขนาดตัวเรือนที่กำหนด ลำแสงเดินทางในทิศทางเดียวจากตัวส่งสัญญาณไปยังตัวรับสัญญาณโดยไม่มีการลดทอนสองเท่าของแสงสะท้อน

ที่ระยะ 15 เมตร E3Z-T61 ครอบคลุมโซนตรวจจับที่เซ็นเซอร์แบบสะท้อนแสงแบบกระจายส่วนใหญ่ไม่สามารถเข้าถึงได้ — รุ่นสะท้อนแสงแบบกระจายของ E3Z ครอบคลุมระยะ 1 เมตร จากตัวเรือนเดียวกัน — และทำได้โดยไม่ต้องใช้อุปกรณ์สะท้อนแสงที่การตรวจจับแบบสะท้อนกลับต้องการที่อีกด้านหนึ่งของโซน

สำหรับพื้นที่เครื่องจักรขนาดใหญ่ ประตูอุตสาหกรรม โซนสายพานลำเลียงที่กว้าง และการตรวจจับยานพาหนะในทางเดินคลังสินค้า ระยะทาง 15 เมตร ครอบคลุมพื้นที่หน้าตัดทั้งหมดจากคู่เซ็นเซอร์เดียว พื้นที่ติดตั้งมีขนาดเล็ก — ตัวเรือนกว้าง 10.8 มม. หนึ่งตัวในแต่ละด้าน — โดยไม่มีฮาร์ดแวร์บนผนังโซนตรวจจับระหว่างจุดติดตั้งทั้งสอง

ข้อมูลจำเพาะ 15 เมตร ใช้ได้โดยไม่มีหมอก ควัน หรืออนุภาคในเส้นทางลำแสง

ในสภาพแวดล้อมที่มีละอองน้ำมันตัด, ฝุ่น, หรือไอน้ำ ระยะการตรวจจับที่มีประสิทธิภาพจะลดลง

การปรับความไวแบบหมุนครั้งเดียวช่วยให้ผู้ปฏิบัติงานสามารถเพิ่มความไวไปสู่ค่าสูงสุดเพื่อชดเชยเส้นทางลำแสงที่ปนเปื้อน โดยมีไฟแสดงสถานะความเสถียรยืนยันว่ายังมีระยะสัญญาณเพียงพอสำหรับการสวิตช์ที่เชื่อถือได้

M8 4-พิน Pigtail (M3J) — การเชื่อมต่อที่รวดเร็ว โปรไฟล์กะทัดรัด

ขั้วต่อ M8 4 พินบนรูปแบบ M3J ให้การเชื่อมต่อมาตรฐานที่สามารถถอดออกได้ในสนามในเส้นผ่านศูนย์กลางขั้วต่อ 8 มม. เมื่อเทียบกับสายไฟที่ต่อไว้ล่วงหน้า 2 เมตร (E3Z-T61 2M) สาย Pigtail ยาว 0.3 เมตร ช่วยลดมวลสายเคเบิลที่ตัวเซ็นเซอร์ — เป็นข้อได้เปรียบในตำแหน่งติดตั้งที่ไวต่อการสั่นสะเทือน หรือที่เซ็นเซอร์ติดตั้งในพื้นที่แคบและเส้นทางการเดินสายเคเบิลเริ่มต้นทันทีหลังเซ็นเซอร์

จากปลายสาย Pigtail M8 สายสนาม M8 4 พินมาตรฐานจะต่อเข้ากับแผงควบคุม กล่องรวมสัญญาณ หรือโมดูล I/O

ขั้วต่อ M8 4 พินมีตัวนำสี่เส้น: สีน้ำตาล (+V supply), สีน้ำเงิน (0V common), สีดำ (เอาต์พุต NPN) และสีขาว (ไม่ได้ใช้ในการกำหนดค่านี้) สำหรับยูนิตตัวส่งสัญญาณ เฉพาะขาจ่ายไฟเท่านั้นที่จะทำงาน

สำหรับตัวรับสัญญาณ สายเอาต์พุต NPN สีดำจะเชื่อมต่อกับอินพุตดิจิทัล NPN ของ PLC

เส้นผ่านศูนย์กลางตัวเรือน M8 เป็นมาตรฐานขั้วต่อสนามที่กะทัดรัด — เล็กกว่า M12 และเหมาะสมกับตัวเรือน E3Z กว้าง 10.8 มม. ซึ่งขั้วต่อ M12 จะไม่สมส่วนกับตัวเซ็นเซอร์และจะเดินสายได้ยากในการติดตั้งเซ็นเซอร์ที่หนาแน่น

เอาต์พุต NPN — ลอจิก Sinking สำหรับอินพุต PLC

เอาต์พุต NPN แบบเปิดคอลเลคเตอร์ของ E3Z-T61-M3J เป็นส่วนเสริมมาตรฐานสำหรับบัตรอินพุต PLC สเปคญี่ปุ่น และสำหรับระบบ PLC ที่ใช้โมดูลอินพุตดิจิทัล NPN (sinking)

ในการเชื่อมต่อ NPN สายเอาต์พุตสีดำของตัวรับสัญญาณจะเชื่อมต่อกับขั้วอินพุตของ PLC ทรานซิสเตอร์ NPN เมื่อนำกระแส (วัตถุอยู่ในลำแสงหรือลำแสงหายไปขึ้นอยู่กับโหมด) จะดึงขั้วอินพุตไปที่ 0V — PLC จะอ่านค่านี้เป็นอินพุตลอจิก 1

เอาต์พุต NPN สามารถรองรับโหลดได้สูงสุด 100mA ซึ่งครอบคลุมช่องอินพุต PLC มาตรฐาน (5–20mA) ไฟนำร่อง รีเลย์ และขดลวดโซลินอยด์ขนาดเล็กโดยตรง

ข้อมูลจำเพาะแรงดันตกค้าง — สูงสุด 1V ที่โหลดต่ำกว่า 10mA, สูงสุด 2V ที่ 10–100mA — หมายความว่าโหลดจะเห็นแรงดันไฟเลี้ยงลบด้วยแรงดันตกค้างเมื่อเอาต์พุตนำกระแส สำหรับอินพุต PLC ที่มีแรงดันเปิดขั้นต่ำ 11V ที่แหล่งจ่าย 24V, 22V ที่ขั้วอินพุต (24V ลบ 2V แรงดันตกค้าง) จะสูงกว่าเกณฑ์อย่างสบายใจ

IP67 + กันน้ำมัน — ความพร้อมสำหรับสภาพแวดล้อมเครื่องมือกลและบรรจุภัณฑ์

Omron กำหนดระดับ IP67 สำหรับซีรีส์ E3Z โดยใช้เทคโนโลยีการฉีดขึ้นรูปใหม่กับตัวเรือน PBT — รูปทรงของตัวเรือนถูกขึ้นรูปเพื่อซีลอุปกรณ์อิเล็กทรอนิกส์ภายในโดยไม่มีปะเก็นแยกต่างหากหรือสกรูฝาปิดที่อาจหลวมเมื่อเวลาผ่านไป

การระบุว่ากันน้ำมันเป็นการเพิ่มการป้องกันน้ำมันตัดและสารหล่อเย็นในสภาพแวดล้อมเครื่องมือกล ซึ่งการสัมผัสกับฟิล์มน้ำมันอย่างต่อเนื่องเป็นสภาวะพื้นผิวเซ็นเซอร์ปกติ แทนที่จะเป็นการกระเด็นเป็นครั้งคราว

ตัวเรือน PBT เองทนทานต่อน้ำมันอุตสาหกรรม สารหล่อเย็น และตัวทำละลายทำความสะอาดส่วนใหญ่ สำหรับสารเคมีที่รุนแรง — กรดเข้มข้น ตัวทำละลายคลอรีน หรือน้ำมันโลหะพิเศษ — เอกสารของ Omron E3Z มีตารางความต้านทานสารเคมีสำหรับการตรวจสอบความเข้ากันได้ก่อนการติดตั้ง

คำถามที่พบบ่อย

คำถามที่ 1: E3Z-T61-M3J เป็นชุด — หน่วยใดที่เชื่อมต่อกับ PLC และตัวส่งสัญญาณได้รับพลังงานอย่างไร?

ยูนิตตัวรับสัญญาณสร้างเอาต์พุต NPN และเชื่อมต่อกับอินพุต PLC ต่อสายตัวรับสัญญาณ: สายสีน้ำตาลไปยัง +12–24V DC, สีน้ำเงินไปยัง 0V, สีดำไปยังขั้วอินพุต NPN ของ PLC ตัวส่งสัญญาณต้องการเพียงแหล่งจ่ายไฟ: สีน้ำตาลไปยัง +12–24V DC, สีน้ำเงินไปยัง 0V

ตัวส่งสัญญาณไม่สร้างเอาต์พุตสัญญาณ — สายสีขาวบนขั้วต่อ M8 ของตัวส่งสัญญาณไม่ได้ใช้งาน ทั้งตัวส่งสัญญาณและตัวรับสัญญาณดึงพลังงานจากบัสจ่ายไฟ 24V DC เดียวกัน แต่มีการเชื่อมต่อพลังงานแยกกัน

คำถามที่ 2: โหมด Light-ON และ Dark-ON ถูกเลือกอย่างไร และแต่ละโหมดใช้เมื่อใด?

สวิตช์เลือกโหมดการทำงานอยู่ที่ตัวเรือนตัวรับสัญญาณ สามารถเข้าถึงได้ด้วยไขควงขนาดเล็กหรือเครื่องมือเลือก โหมด Light-ON: เอาต์พุตจะทำงานเมื่อได้รับลำแสง (เส้นทางไม่ถูกขัดขวาง)

PLC จะเห็นค่า ON เมื่อไม่มีอะไรกีดขวางลำแสง และ OFF เมื่อวัตถุขัดขวาง โหมด Dark-ON: เอาต์พุตจะทำงานเมื่อลำแสงถูกขัดขวาง PLC จะเห็นค่า ON เมื่อตรวจจับวัตถุได้ โหมด Light-ON เป็นโหมดมาตรฐานสำหรับการตรวจจับวัตถุ (เอาต์พุตจะสวิตช์เมื่อมีบางสิ่งเข้าสู่โซน)

โหมด Dark-ON เหมาะสำหรับการยืนยันว่าเส้นทางโล่ง หรือสำหรับการนับวัตถุที่ผ่านลำแสง (เอาต์พุตจะทำงานทุกครั้งที่ลำแสงกลับมา)

คำถามที่ 3: การปรับความไวเป็นแบบหมุนครั้งเดียวด้วยตนเอง — จะตั้งค่าอย่างไรระหว่างการติดตั้ง?

เมื่อเปิดเครื่องและปรับตัวส่งสัญญาณให้ตรงกับตัวรับสัญญาณแล้ว ให้ตั้งค่าโพเทนชิโอมิเตอร์ความไวไว้ที่ค่าสูงสุดในตอนแรก ไฟแสดงสถานะความเสถียร (LED สีเขียว) จะยืนยันว่ามีระยะสัญญาณเพียงพอหรือไม่ หากไฟแสดงสถานะความเสถียรติดสว่างอย่างต่อเนื่อง แสดงว่าระยะสัญญาณเพียงพอ

หากกะพริบ แสดงว่าการปรับแนวลำแสงต้องได้รับการปรับปรุง หรือเส้นทางตรวจจับมีการปนเปื้อน

ลดความไวก็ต่อเมื่อเกิดการทริกเกอร์ผิดพลาดจากการสะท้อนแสงหรือวัตถุใกล้เคียง — ในการติดตั้งแบบลำแสงทะลุที่สะอาดส่วนใหญ่ การตั้งค่าความไวสูงสุดเป็นการตั้งค่าที่ถูกต้อง โดยให้ระยะห่างความเสถียรที่กว้างที่สุดเท่าที่จะเป็นไปได้

คำถามที่ 4: สามารถติดตั้ง E3Z-T61-M3J กลางแจ้งได้หรือไม่?

IP67 ครอบคลุมการป้องกันฝุ่นสมบูรณ์และการจมน้ำชั่วคราวที่ระดับ 1 เมตร เป็นเวลา 30 นาที — ระดับการป้องกันนี้เหมาะสำหรับสถานที่กลางแจ้งที่สัมผัสกับสภาพอากาศ แต่ไม่เกี่ยวข้องกับการฉีดน้ำหรือการจมน้ำอย่างต่อเนื่อง

ช่วงอุณหภูมิใช้งานอยู่ที่ −25°C ถึง +55°C ซึ่งครอบคลุมสภาวะแวดล้อมกลางแจ้งที่หลากหลาย สำหรับการติดตั้งในเขตหนาว (ต่ำกว่า −25°C) รูปแบบขั้วต่อ E3Z-T66/T86 มีขีดจำกัดล่างที่ขยายออกไปถึง −40°C

แสงแดดโดยตรงที่ส่องเข้าเลนส์ตัวรับสัญญาณอาจรบกวนการตรวจจับ — ติดตั้งตัวรับสัญญาณโดยให้หน้าสัมผัสหันออกจากแสงแดดโดยตรง หรือใช้การบังแสงที่เหมาะสม

คำถามที่ 5: วัตถุตรวจจับมาตรฐานมีเส้นผ่านศูนย์กลางขั้นต่ำ 12 มม. — สามารถตรวจจับวัตถุที่เล็กกว่าได้หรือไม่?

ขนาดขั้นต่ำ 12 มม. ใช้ได้ที่ระยะเต็ม 15 เมตร ซึ่งหน้าตัดของลำแสงที่จุดตรวจจับจะเป็นตัวกำหนดวัตถุที่เล็กที่สุดที่สามารถตรวจจับได้อย่างน่าเชื่อถือ ที่ระยะการติดตั้งที่สั้นกว่า สามารถตรวจจับวัตถุที่เล็กกว่าได้ — ที่ระยะ 1 เมตร วัตถุที่มีเส้นผ่านศูนย์กลางไม่กี่มิลลิเมตรจะขัดขวางลำแสงได้อย่างน่าเชื่อถือ

หากแอปพลิเคชันต้องการตรวจจับวัตถุที่เล็กกว่า 12 มม. ในระยะไกล สามารถติดตั้งอุปกรณ์เสริมช่องแคบ (สั่งซื้อแยกต่างหาก) ได้ทั้งตัวส่งสัญญาณและตัวรับสัญญาณเพื่อกำหนดหน้าตัดลำแสงที่แคบลง ลดระยะการตรวจจับสูงสุด แต่เพิ่มความไวต่อวัตถุขนาดเล็กตามแนวแกนลำแสง
